Siri Komponen Pneumatik

Sambungan clevis telinga dua jenis SOLH Y untuk hujung rod silinder pneumatik, penyambung garpu standard boleh ditukar ganti dengan bahagian SMC/AirTAC. Benang dalaman M10×1.25-M27×2 padanan gerek 32-125mm, lubang pin φ10-27mm, ±5° ayunan satah tunggal. Keluli karbon dihitamkan/bergalvani atau keluli tahan karat. Sesuai untuk lug beban telinga tunggal dengan galas beban tinggi dalam tarikan tolak dan mekanisme artikulasi.

Sendi terapung jenis SOLH F untuk hujung rod silinder pneumatik, penyambung pampasan kepala bola yang fleksibel. Menyerap salah jajaran paksi/jejarian (paksi ±1.5mm, sudut ±2°~±5°), menghilangkan daya sisi dan melindungi pengedap silinder. Benang M6×1.0-M20×1.5 padanan gerek 16-100mm, aluminium beranod atau tahan karat 304. Boleh ditukar ganti dengan siri AirTAC F, SMC JAF/JAHF. Sesuai untuk pemasangan akhbar, talian pemasangan dan penyampaian lejang panjang.

Galas hujung batang mata ikan jenis SOLH U untuk hujung rod silinder pneumatik, sendi artikulasi universal 360° dengan ayunan ±13°~±15°. Mengimbangi sisihan sepaksi sehingga 2mm, menghapuskan daya sisi dan melindungi pengedap silinder. Benang M6×1.0-M27×2 padanan gerek 16-125mm, galas keluli / kuprum pelincir sendiri / 304 pilihan tahan karat. AirTAC F-U dan SMC PHS boleh ditukar ganti. Sesuai untuk mekanisme beban berkelajuan tinggi, sipi dan pelbagai sudut.

Pengganding cepat pneumatik pengunci sendiri jenis SOLH C, reka bentuk kunci kendiri bola keluli untuk operasi tangan tunggal. Pengedap NBR, tekanan kerja 0-1.0MPa. Pilihan keluli / plastik bersalut nikel. Siri PP10~PP40, PF/PH/SP/SM untuk tiub Φ4×6~Φ8×12 PU dan benang G1/4, G3/8, G1/2. Jenama silang boleh ditukar ganti dengan SMC & AirTAC. Digunakan secara meluas untuk pemampat udara, alat udara dan talian pneumatik penjana vakum.

SOLH KQ2H tolak lurus satu sentuhan dalam pemasangan, penggantian langsung untuk SMC KQ2H. Badan POM, benang loyang bersalut nikel, meterai NBR. Berfungsi untuk udara termampat sehingga 1.0MPa dan vakum turun kepada -95kPa. Meliputi tiub Φ2-Φ16 PU/PA, benang tirus M & R metrik, diameter sama dan konfigurasi pengurangan. Ideal untuk penjana vakum, silinder mikro dan paip pneumatik automasi terkurung.

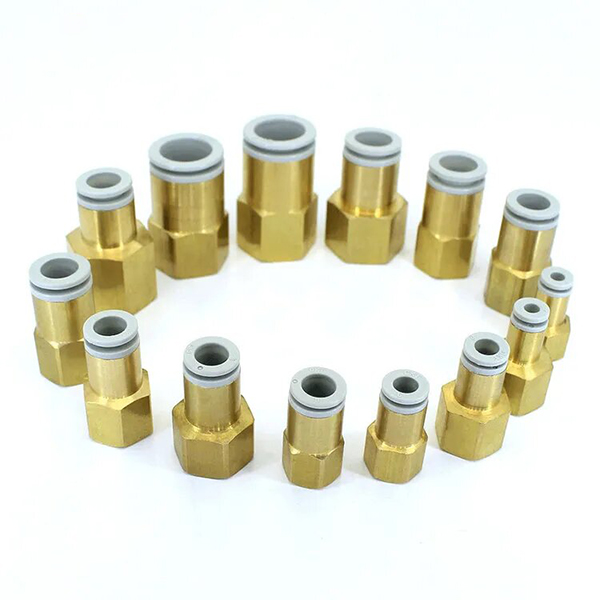

SOLH KQ2F tolak satu sentuhan dalam pemasangan, penggantian terus untuk SMC KQ2F. Badan loyang bersalut nikel, pengedap NBR, berfungsi untuk vakum (-0.1MPa) sehingga 1.0MPa udara termampat. Satu hujung untuk tiub PU/PA/FEP/PFA, satu hujung benang perempuan M5/Rc1/8~Rc1/2. Reka bentuk boleh putar padat untuk paip ruang sempit, digunakan secara meluas pada injap solenoid, silinder dan litar vakum automasi.

SOLH KQ2S tolak satu sentuhan dalam pemasangan, penggantian terus SMC KQ2S. Badan loyang bersalut nikel, pengedap NBR, berfungsi untuk vakum (-0.1MPa) sehingga 1.0MPa udara termampat. Satu hujung untuk tiub PU/PA, hujung benang lelaki dengan soket hex dalam yang tersembunyi, membolehkan sepana hex mengetatkan dalam ruang yang sempit. Hebat untuk pulau injap padat, pendawaian pneumatik berketumpatan tinggi dan sistem penjerapan vakum.

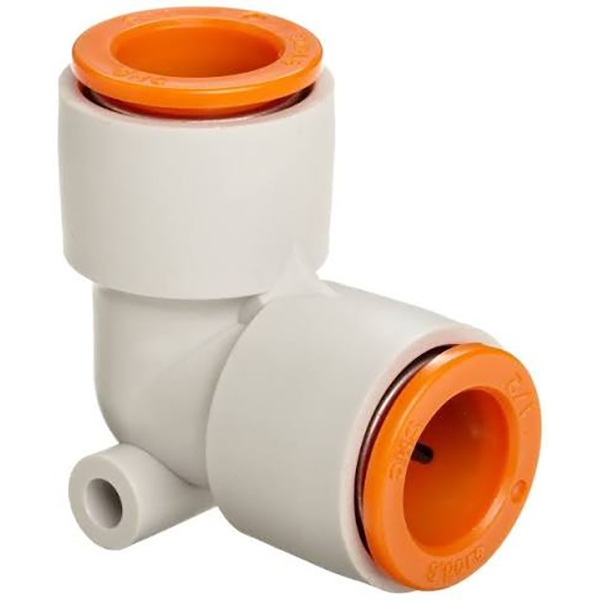

SOLH KQ2L satu sentuhan 90°tekan siku dalam pemasangan, penggantian terus untuk SMC KQ2L. Badan POM, pengedap NBR, menyokong udara termampat 0~1.0MPa dan vakum sehingga 95kPa. Pelbagai gaya: benang lelaki, siku diameter sama, siku batang & siku batang mengurangkan untuk tiub PU/PA. Sesuai untuk penjimatan ruang paip 90° pada penjana vakum, injap solenoid dan jentera automasi.

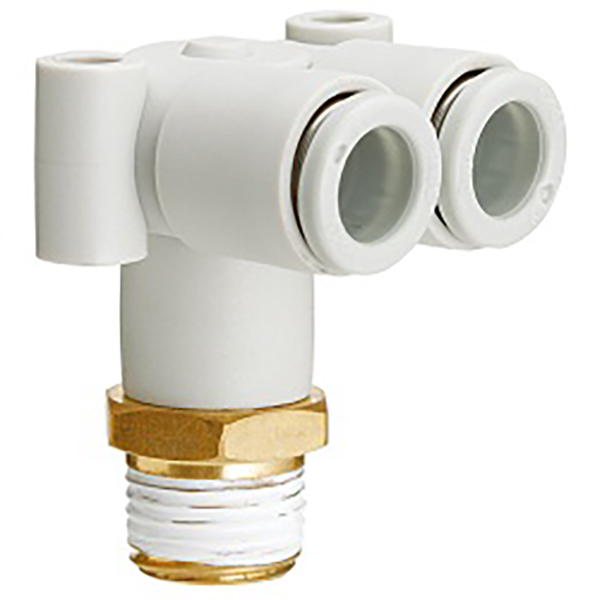

Pemasangan tolak masuk siku berkembar SOLH KQ2LU L-jenis 1 hingga 2, boleh ditukar ganti dengan SMC KQ2LU. Reka bentuk 90° satu salur masuk dua alur keluar untuk aliran udara yang seimbang. Badan POM, benang tembaga bersalut nikel dan pengedap NBR, berfungsi untuk udara termampat 0~1.0MPa dan vakum -95kPa. Pilihan berbilang benang & diameter sama untuk tiub PU/PA, digunakan secara meluas dalam pengesan hujung robotik dan cawangan cawan sedutan vakum.
