Silinder Penebat VSG-12 Dikeluarkan VCB Circuit Breaker

Silinder Penebat VSG-12 Dikeluarkan VCB Circuit Breaker

   Kami menikmati status yang sangat baik di kalangan prospek kami untuk berkualiti tinggi barangan kami, harga yang kompetitif dan perkhidmatan yang ideal untuk suis elektrik yang tertutup logam, kabinet pengedaran kuasa LV, suis logam tinggi voltan tinggi. Menghadapi masa depan, kami akan terus menegakkan nilai teras integriti, rasa hormat, inovasi, semangat, dan pasukan profesional, sentiasa mematuhi pendekatan pelanggan yang berpusatkan pelanggan, dan memberikan kembali kepada pelanggan global dengan produk dan perkhidmatan yang berkualiti tinggi. Kami bergantung kepada sumber manusia yang kaya dan keadaan penyelidikan saintifik yang sangat baik untuk menyesuaikan diri dengan perkembangan keseluruhan pasaran dengan mekanisme yang inovatif. Kami meneruskan tujuan 'quality, reputation dan perkhidmatan pertama' dan mematuhi pengetua perdagangan dan manfaat bersama '. Dan kami akan bekerjasama dengan rakan -rakan dari pelbagai kalangan di rumah dan di luar negara dengan isyarat baru.

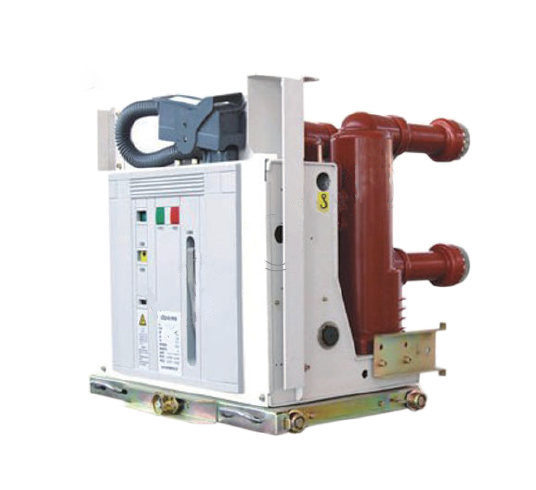

Pemutus litar vakum yang boleh ditarik balik

  Pemutus litar vakum voltan tinggi VSG-12 (ABBR.: Pemutus litar) adalah tiga frasa A.C. 50Hz dalaman pengagihan bekalan kuasa yang dilengkapi dengan voltan yang diberi nilai 12 kV. Produk ini selaras dengan GB1984-2003 (Voltan Tinggi A.C. Pemutus litar), JB3855-1996 (3.6-4.5kv Indoor A.C. Pemutus litar voltan tinggi), DL403-2000 (syarat teknikal untuk pesanan voltan tinggi (voltan tinggi A.C. Breaker Circuit). Ia boleh digunakan untuk melindungi dan mengawal peralatan dalam peralatan grid dan reka bentuk dinamik perusahaan dan perlombongan.

Pemutus litar vakum yang boleh dikeluarkan dalam dalaman sesuai untuk sistem kuasa AC tiga fasa dengan voltan yang diberi nilai sehingga 12 ~ 24kV dan kekerapan 50/60Hz. Mereka digunakan secara meluas dalam loji kuasa, pencawang, petrokimia, metalurgi, pembuatan dan industri lain, lapangan terbang, kawasan kediaman, dan sebagainya. Kawalan dan melindungi peralatan elektrik, terutamanya untuk masa-masa yang perlu dikendalikan secara jarang pada arus litar litar semasa atau pelbagai litar. Ia boleh dipasang di suis bertebat udara dalaman seperti jenis KYN28 atau AMS.

  Pemutus litar diperbuat daripada teknologi APG yang matang. Penggunaan penimbal terminal VD4 memastikan bahawa terminal tertutup lebih dipercayai dalam mana -mana persekitaran operasi. VD4 dapat memenuhi keperluan GB, DL, IEC, DIN, VDE dan piawaian negara -negara perindustrian yang lain.

Pemutus litar vakum terutamanya terdiri daripada tiga bahagian: ruang pemadam arka vakum, mekanisme operasi, kurungan, dan komponen lain.

1. Bilik pemadam arka vakum

Menurut pelbagai jenis suis, terdapat ruang pemadam arka vakum seramik dengan skrin luaran, bilik pemadam arka kecil yang memadamkan bilik dengan medan magnet longitudinal yang dimeteraikan pertengahan, dan ruang pemadam gelembung kaca yang dimeteraikan dalam. Struktur asas adalah seperti berikut:

•  Shell Penebat Airtight: Sistem penebat udara yang terdiri daripada silinder penebat udara seramik, kaca atau mikrokristalin, penutup akhir bergerak, penutup akhir tetap, dan paip beralun keluli tahan karat adalah bekas yang dimeteraikan vakum. Untuk memastikan ketegangan, sebagai tambahan kepada prosedur operasi yang ketat dalam jenis pengedap, bahan itu sendiri juga diperlukan untuk mempunyai kebolehkerjaan kecil dan pelepasan gas dalaman.

• Sistem konduktif: Ia terdiri daripada rod konduktif tetap, permukaan arka yang tetap, sentuhan tetap, hubungan bergerak, permukaan arka bergerak, dan rod konduktif yang bergerak. Struktur hubungan boleh dibahagikan kepada tiga jenis: hubungan silinder, medan magnet melintang permukaan alur melengkung dengan bentuk lingkaran, dan sentuhan medan magnet longitudinal. Pada masa ini, ruang pemadam arka jenis ini mengamalkan teknologi medan magnet membujur, yang mempunyai keupayaan pemadam arka yang kuat dan stabil.

• Sistem Perisai: Perlindungan Perlindungan adalah komponen yang sangat diperlukan dalam ruang pemadam arka vakum, dan terdapat pelbagai jenis perlindungan perisai, seperti penutup perisai utama yang mengelilingi titik hubungan, penutup pelindung paip beralun, dan voltan menyamakan perlindungan perlindungan. Fungsi penutup pelindung utama adalah seperti berikut: ① Untuk mengelakkan produk dari percikan ke dinding dalaman shell penebat semasa proses arka, dengan itu mengurangkan kekuatan penebat shell. ② Meningkatkan keseragaman pengagihan medan elektrik di ruang pemadam arka bermanfaat untuk mengurangkan kekuatan medan tempatan dan mempromosikan pengurangan arka arka arka arka vakum dan menyerap beberapa tenaga arka bermanfaat untuk pemulihan kekuatan dielektrik arka arka.

2. Mekanisme Operasi

Menurut pelbagai jenis pemutus litar, mekanisme operasi yang berbeza digunakan. Mekanisme operasi biasa termasuk mekanisme operasi musim bunga (VS1), mekanisme operasi magnet kekal, dan mekanisme operasi gabungan (VBD).

Bahagian lain: Kenderaan casis, kurungan penebat, penebat, dll.

Apakah ciri -ciri pemutus litar vakum

• Kapasiti pemecahan yang kuat, sehingga 50KA; Selepas patah, medium antara retak pulih dengan cepat dan tidak perlu menggantikan medium.
• Jarak pembukaan hubungan adalah kecil. Jarak pemecahan kenalan dari pemutus litar vakum 10kV hanya kira -kira 10mm. Kuasa operasi yang diperlukan adalah kecil, tindakannya cepat, mekanisme operasi dapat dipermudahkan, dan hayat perkhidmatan dapat dilanjutkan. Umumnya, penyelenggaraan tidak diperlukan selama 20 tahun.
• Masa pemadam arka pendek, voltan arka rendah, tenaga arka rendah, kehilangan hubungan rendah, dan pelbagai gangguan.
• Rod panduan mudah alih mempunyai inersia kecil dan sesuai untuk operasi yang kerap.
•  Apabila mengendalikan suis, bunyi tindakan adalah rendah, menjadikannya sesuai untuk kegunaan bandar.
• Media pemadaman arka atau penebat tidak menggunakan minyak, dan tidak ada bahaya kebakaran atau letupan.
• Kepala hubungan adalah struktur yang dimeteraikan sepenuhnya, yang tidak akan mengurangkan prestasinya disebabkan oleh pengaruh kelembapan, habuk, dan gas berbahaya. Operasi yang boleh dipercayai dan prestasi on-off yang stabil. Sebagai komponen bebas, ruang pemadam arka mudah dipasang dan debug.
• Semasa hayat perkhidmatan pemutus litar vakum, bahagian hubungan tidak memerlukan penyelenggaraan dan pemeriksaan. Walaupun penyelenggaraan dan pemeriksaan dijalankan, masa yang diperlukan adalah sangat singkat.
• Arka dipadamkan dalam bekas tertutup, dan arka dan gas panas tidak terdedah.
• Dilengkapi dengan pelbagai fungsi reclosing, sesuai untuk keperluan aplikasi rangkaian pengedaran

Kelebihan:

• Struktur mudah
• Menyesuaikan diri dengan interrupter vakum rintangan ultra-rendah
• Pengoptimuman penyesuaian dan mekanisme operasi musim bunga modular
• Sesuai untuk operasi yang kerap
• Penyelenggaraan percuma, hayat perkhidmatan yang panjang
• Prestasi yang sangat dipercayai

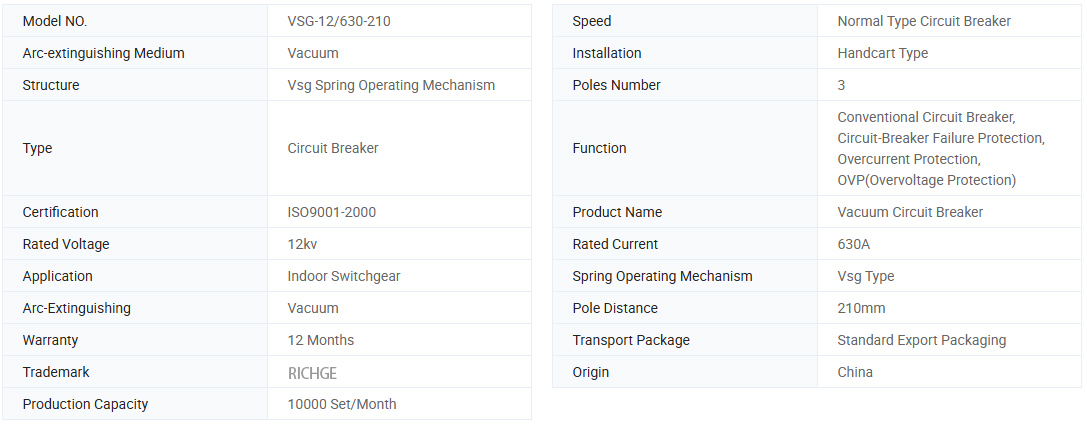

Maklumat asas.

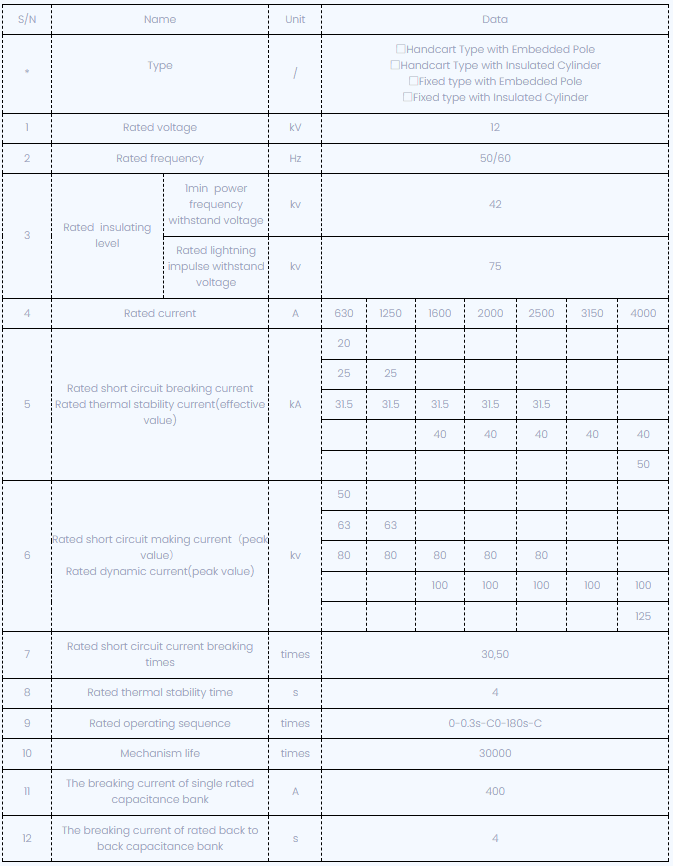

Parameter teknikal

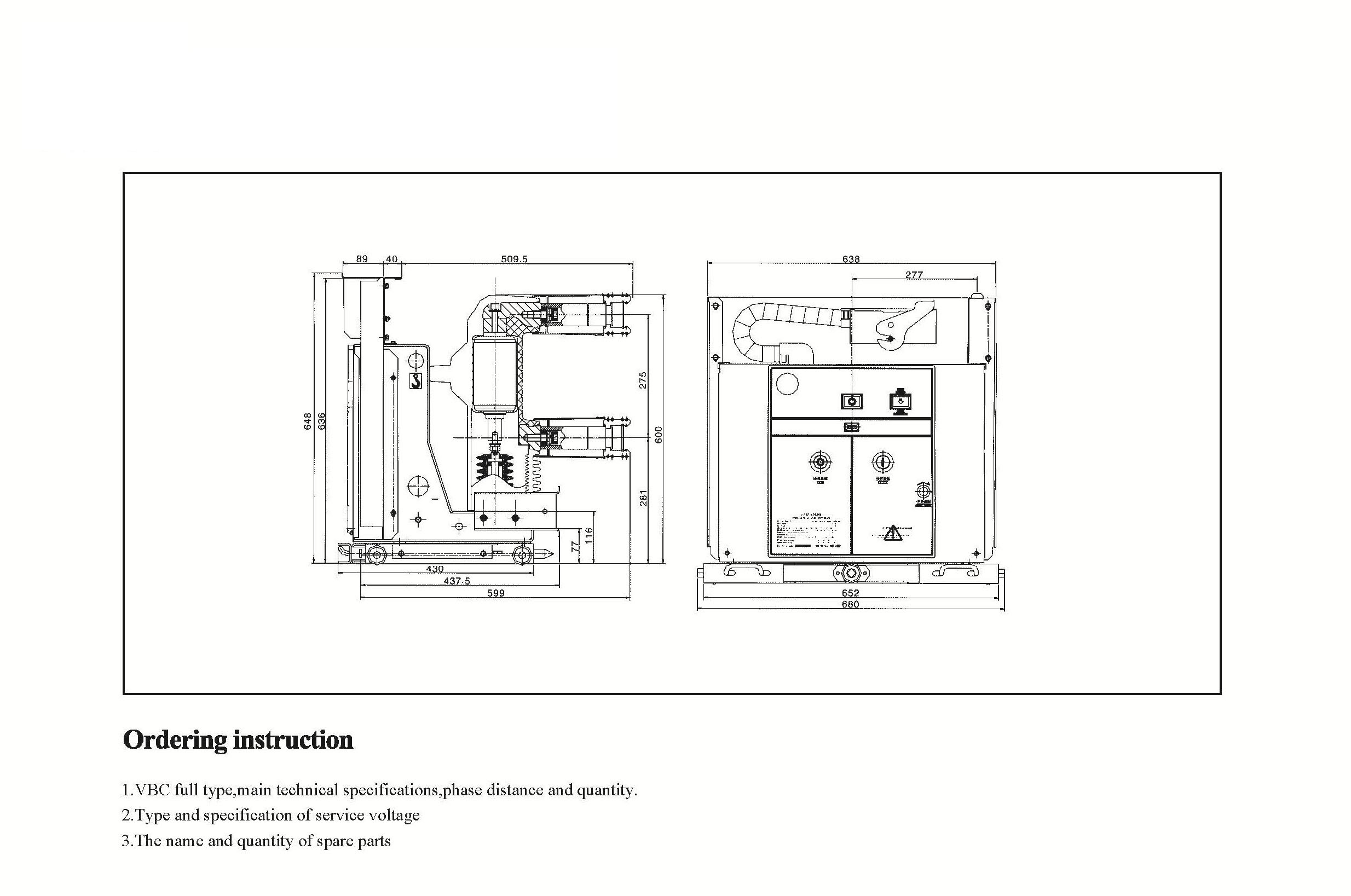

Lukisan Teknikal

Persekitaran perkhidmatan untuk pemutus litar vakum voltan tinggi (VCB)

a) Suhu udara: Suhu tertinggi: +40ºC; Suhu terendah: -25ºC

b) Kelembapan: Kelembapan purata bulanan ialah 95%; Kelembapan purata harian adalah 90%.

c) Ketinggian: Ketinggian pemasangan maksimum: 2500m

d) Jelas tidak ada udara ambien yang tercemar oleh gas yang menghakis dan mudah terbakar, stim, dll.
