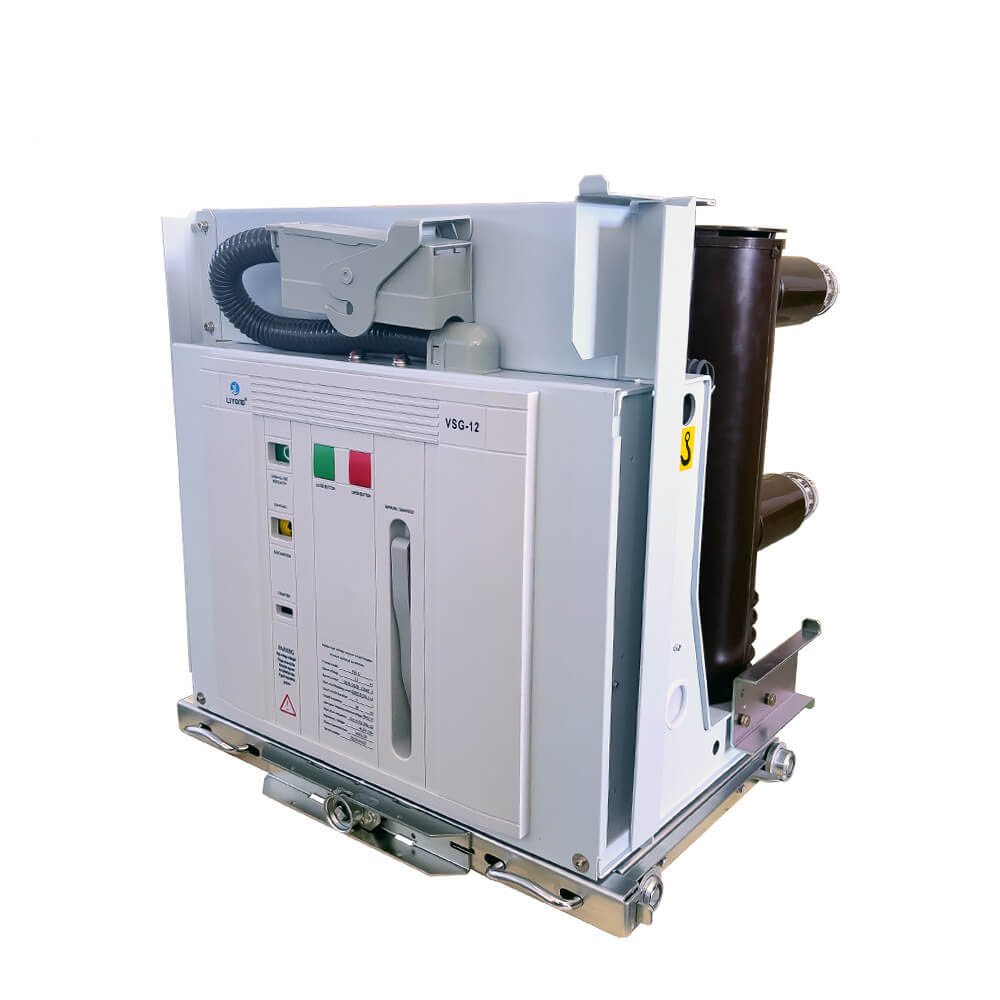

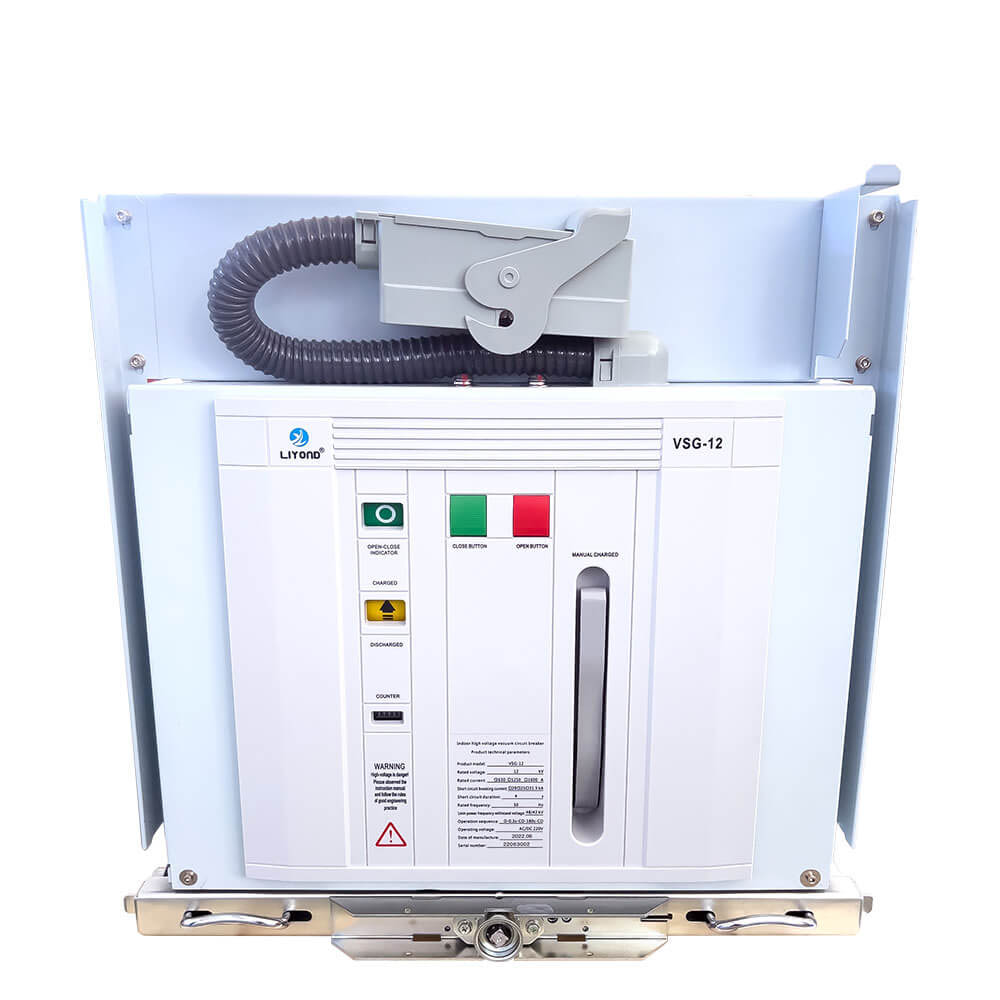

     Jenis VSG Pemutus litar vakum voltan tinggi VSG sesuai untuk menukar pelbagai beban sifat yang berbeza dan operasi yang kerap dalam sistem kuasa dengan tiga fasa AC 50Hz dan voltan dinilai 7.2kV-40.5kV. Dan perlindungan dan kawalan peralatan elektrik dalam pencawang. Ia boleh dilengkapi dengan Kyn28a dan lain-lain switchgear jenis tangan yang dipasang di pertengahan, dan juga boleh dilengkapi dengan suis tetap XGN.

     VSG Jenis Pemutus litar vakum voltan tinggi VSG mematuhi piawaian kebangsaan GB1984 "pemutus litar voltan tinggi AC", JB/T3855 "3.6 ~ 40.5kV pemutus litar voltan tinggi AC" dan IEC60056. Memenuhi "10-35kV voltan voltan tinggi vakum pemutus yang memesan keadaan teknikal". Ia mempunyai kelebihan saiz kecil, ringan, sesuai untuk operasi yang kerap dan mengganggu tanpa penyelenggaraan, dan lebih banyak digunakan dalam rangkaian pengedaran 3kV-40.5kV.

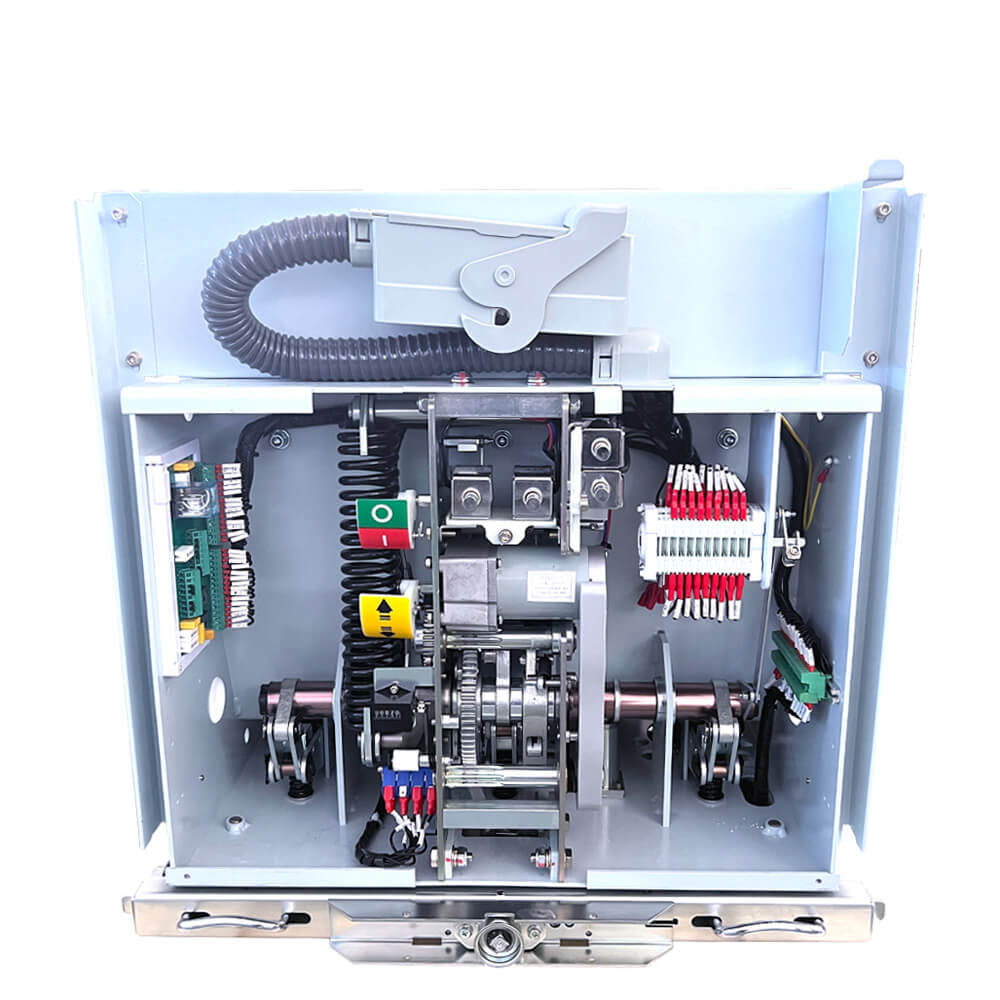

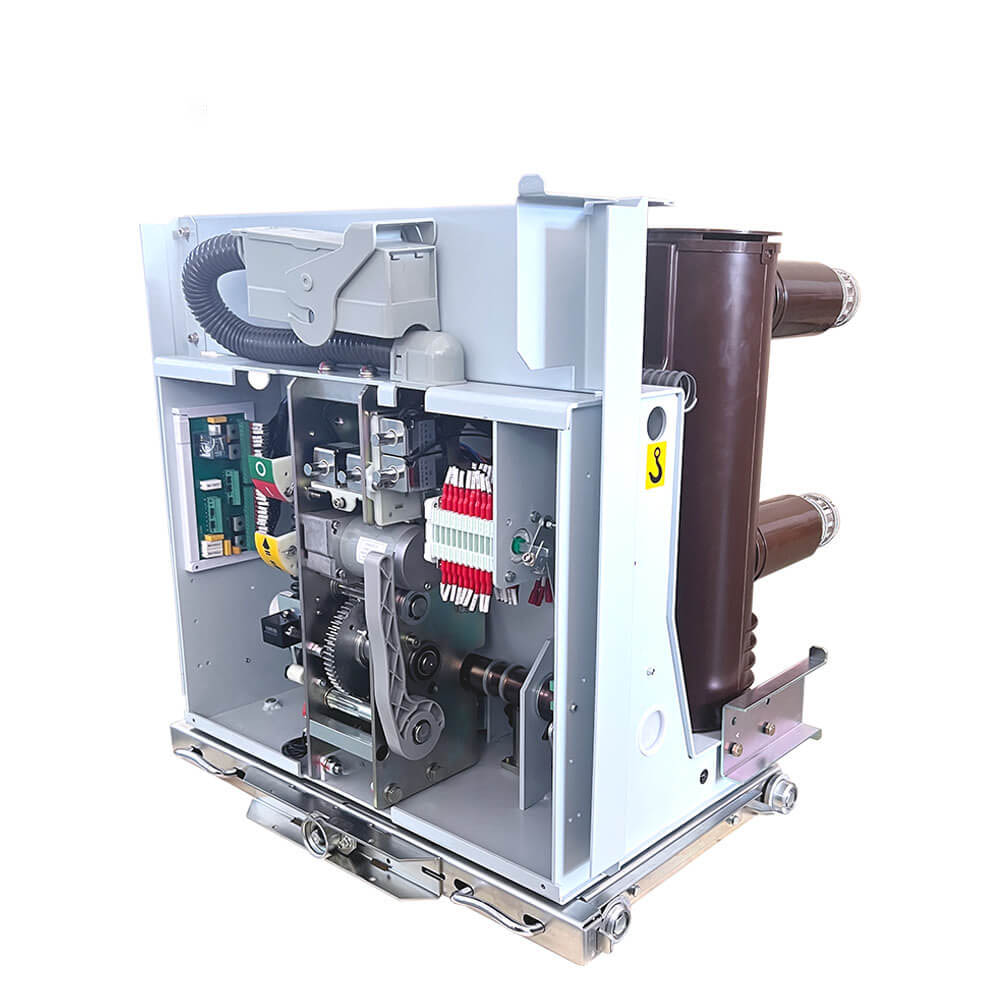

    Mekanisme VSG menggunakan CAM (dalam modul teras mekanisme) untuk memacu gelendong secara langsung (dalam modul spindle bingkai) untuk mengurangkan pautan penghantaran dan meningkatkan kecekapan penghantaran (tiada sambungan engsel). Kurangkan input tenaga produk dan meningkatkan hayat perkhidmatan produk. Pasang modul litar utama, iaitu, lengkapkan konfigurasi asas pemutus litar vakum. Kemudian pasang modul kereta casis, lengan hubungan, kenalan, dan lengan penebat untuk melengkapkan konfigurasi pemutus litar tangan.

Ciri teknikal

1. Generasi pertama dari jenis tangan yang dibina di China dengan hak intelektual bebas. Ia mempunyai teknologi matang dan nisbah harga/prestasi yang tinggi.

2. Bahagian utama mengamalkan penyaduran aloi nikel-fosforus dengan rintangan haus yang sempurna dan rintangan kakisan.

3. Bahagian utama dibuat sendiri untuk memastikan produk memenuhi keperluan reka bentuk reka bentuk

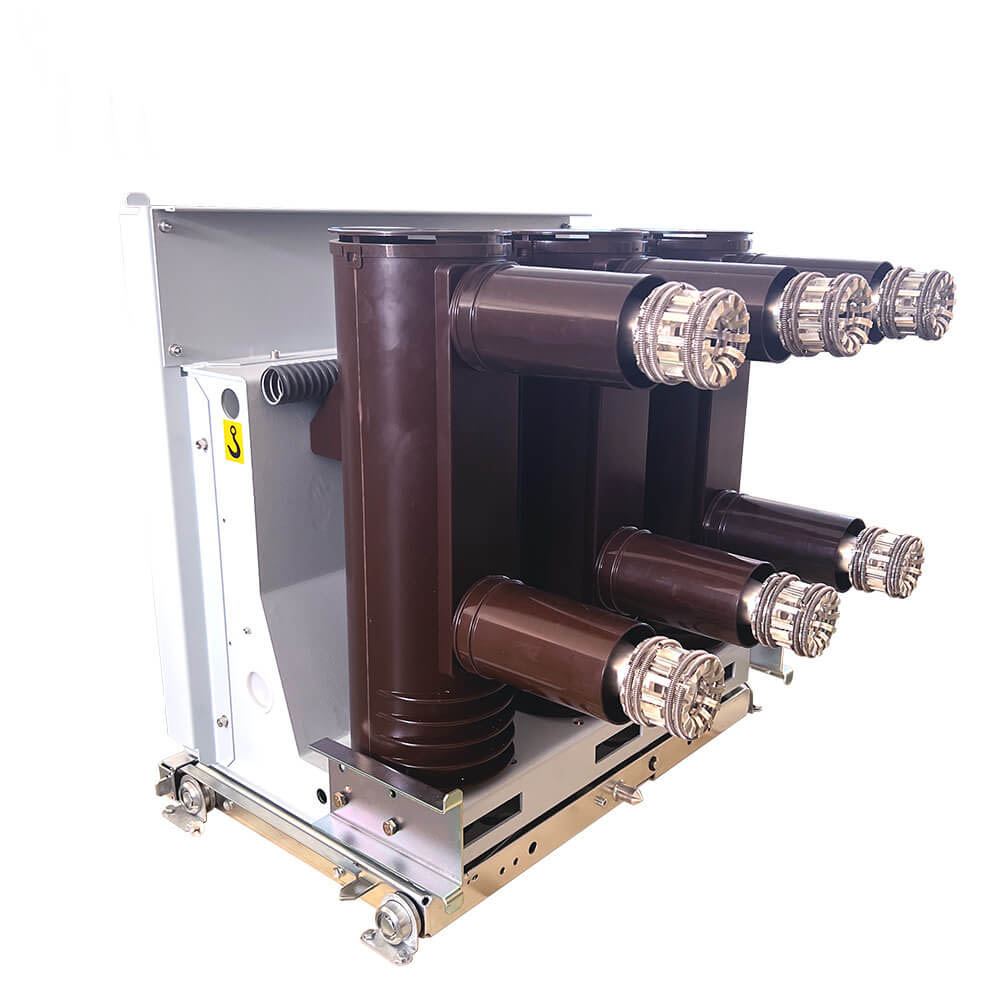

4. Litar utama penebat komposit silinder mempunyai jumlah kecil, bebas daripada penyelenggaraan dan beberapa perkhidmatan.

Parameter Teknikal Utama:

· Tahap penebat yang dinilai: 75kV

· Impuls kilat yang dinilai bertahan voltan: 42kV

· Nilai semasa: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Buka litar pintas semasa: 25ka, 31.5ka, 40ka

· Nilai Litar Pendek Current (Peak): 63ka, 80ka, 100ka

· Tempoh litar pintas dinilai: 4 saat

· Urutan operasi yang dinilai: O-0.3S-CO-180S-CO atau O-180S-CO-180S-CO (40KA)

· Nilai Bank Kapasitor Single/Back-to-Back Breaking Semasa: 630A/400A

· Bilangan operasi di litar pintas yang diberi nilai semasa: 30 kali

· Masa tutup: 30-70ms

· Masa pembukaan: 20-50ms

· Kehidupan mekanikal: 30,000 operasi

· Penyimpanan tenaga dan voltan operasi yang dinilai: AC220/110V, DC220/100V

· Jurang kenalan: 11 ± 1mm

· Overtravel kenalan: 3.5 ± 0.5mm

· Kelajuan penutupan purata: 0.5-0.8m/s

· Kelajuan pembukaan purata: 0.9-1.2m/s

· Hubungi masa lantunan pada penutupan: ≤2ms

· Masa penyegerakan untuk pembukaan dan penutupan tiga fasa: ≤2ms

· Rintangan litar utama: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25μΩ (2500a dan ke atas)

Ciri Produk:

· Kebolehgunaan yang luas: Mekanisme operasi modular VCB VSG-12 voltan voltan voltan voltan tinggi adalah sesuai untuk pelbagai persekitaran dan sangat sesuai untuk aplikasi yang memerlukan operasi yang kerap dan kebolehpercayaan yang tinggi dalam sistem kuasa.

· Reka bentuk modular: Mekanisme operasi menggunakan reka bentuk modular, menyediakan kemudahan penggantian cepat dan pemasangan.

· Keselamatan dan kebolehpercayaan: Ia mempunyai prestasi elektrik yang luar biasa, dengan cara yang melindungi dan mengawal peralatan kuasa.

· Kehidupan mekanikal yang panjang: Dengan kehidupan mekanikal yang tinggi, ia dapat menahan tempoh penggunaan yang panjang.

Reka Bentuk Lanjutan: Ciri -ciri seperti Contact Gap dan Contact Overtravel Memastikan prestasi dan kebolehpercayaan yang tinggi.

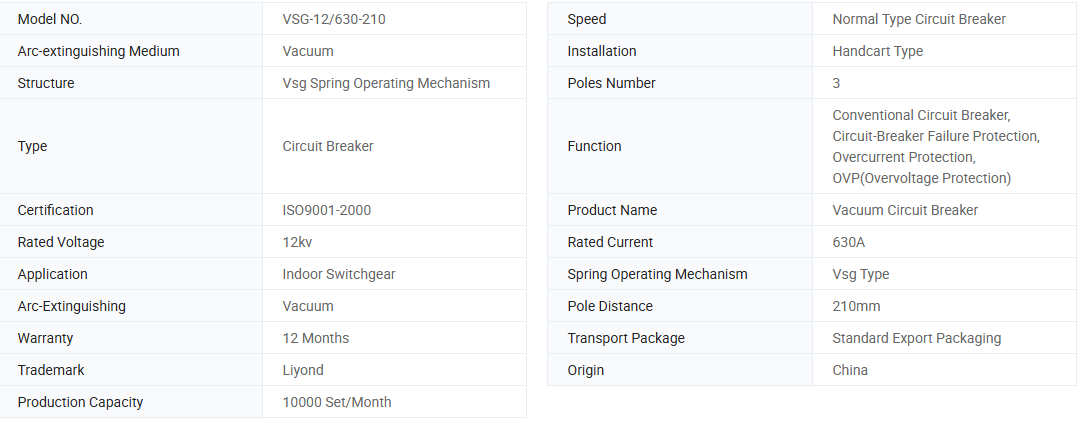

Maklumat asas.

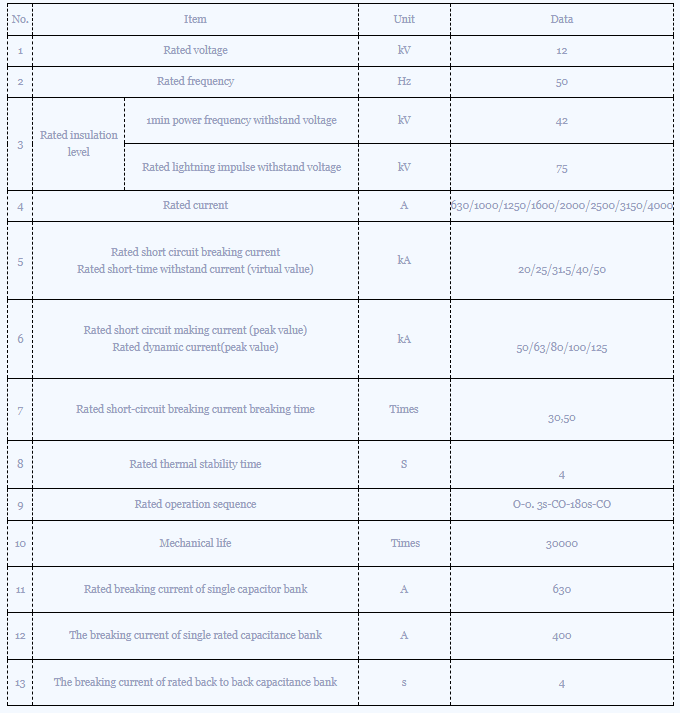

Parameter teknikal

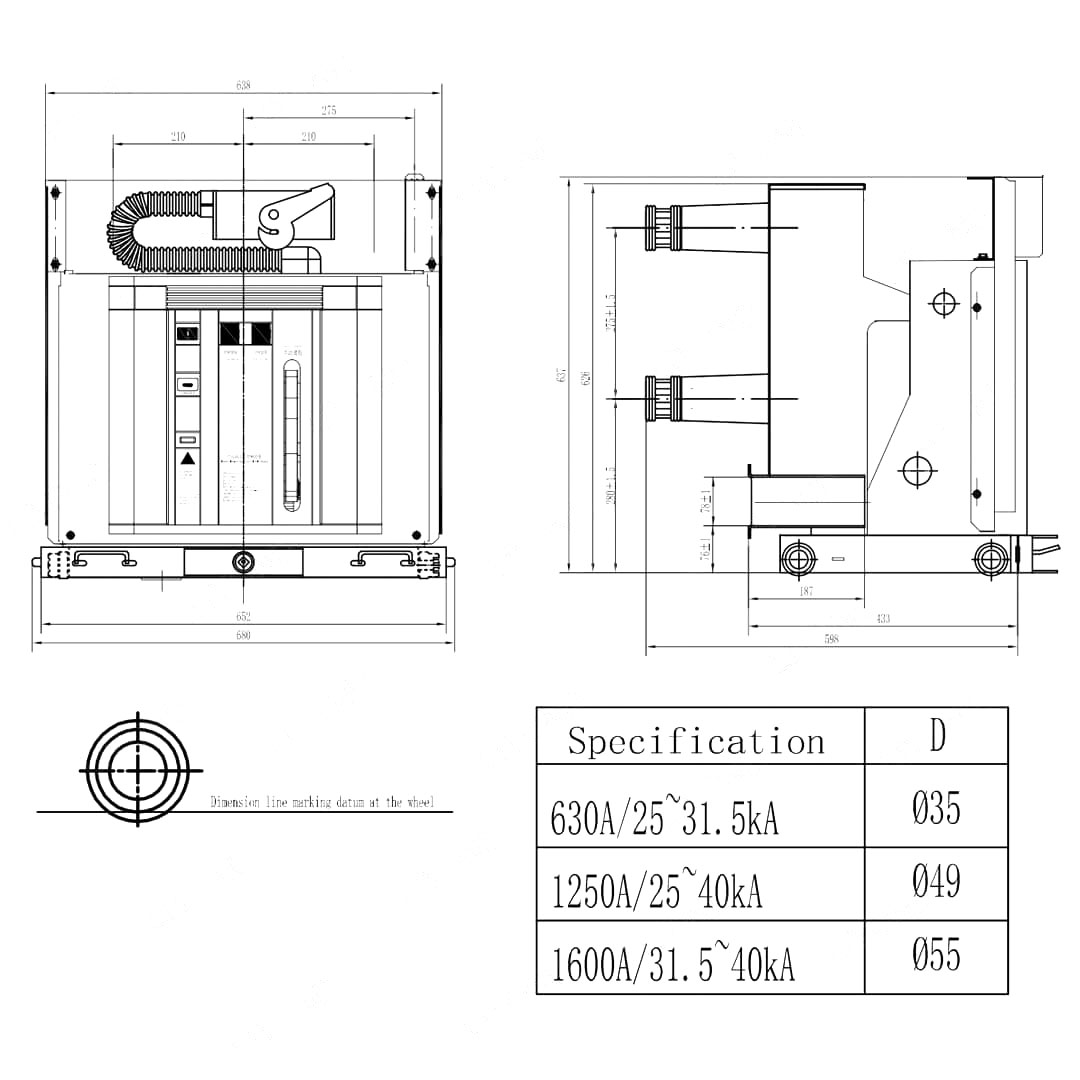

Lukisan dimensi:

Persekitaran operasi:

· Suhu ambien: Tidak melebihi +40 ° C, tidak kurang daripada -15 ° C (penyimpanan pada -30 ° C tidak dibenarkan).

· Ketinggian: Tidak melebihi 1000m.

· Kelembapan relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%. Tekanan wap tepu purata harian tidak melebihi 22 × 10-3mpa, purata bulanan tidak melebihi 18 × 10-3mpa.

· Keamatan seismik: tidak melebihi tahap 8.

· Tapak Permohonan: Sesuai untuk digunakan di tempat tanpa api, letupan, pencemaran yang teruk, kakisan kimia, dan getaran yang teruk.

Arahan pesanan

1. VCB jenis penuh, spesifikasi teknikal utama, jarak fasa dan kuantiti

2. Jenis dan spesifikasi voltan perkhidmatan

3. Nama dan kuantiti alat ganti

Soalan Lazim

S1: Adakah anda pengilang atau peniaga?

A1: Kami adalah pengeluar profesional terkemuka.

S2: Berapa lama kitaran penghantaran anda?

A2: Ia bergantung kepada keperluan dan kuantiti produk anda. Umumnya, 5 hingga 10 hari bekerja diperlukan untuk penghantaran

S3: Apakah perkhidmatan selepas jualan anda?

A3: Kami dapat menjawab soalan pengguna menyelesaikan masalah mereka 24 jam sehari, dan memberikan sokongan teknikal yang komprehensif untuk semua produk kami dengan segera.

S4: Bagaimana anda menyelesaikan masalah yang berkualiti?

A4: Sila berikan foto terperinci mengenai masalah kualiti. Jabatan pemeriksaan teknikal dan kualiti kami akan menganalisisnya. Kami akan memberikan penyelesaian yang memuaskan dalam masa 2 hari.

S5: Adakah anda menerima perkhidmatan tersuai?

A5: Kami menyediakan perkhidmatan OEM/ODM dan boleh mencetak logo anda pada produk. Pasukan teknikal dan petikan profesional kami boleh menyediakan projek yang memuaskan mengikut lukisan dan parameter anda.
