Pemutus litar vakum 35kv dipasang dengan mekanisme yang dikendalikan oleh VBI Spring

Pemutus litar vakum 35kv dipasang dengan mekanisme yang dikendalikan oleh VBI Spring

     VSG-40.5 Series Vacuum Circuit Breaker adalah jenis baru tiga fasa 50Hz mengikut konsep reka bentuk yang unik dan digabungkan dengan permintaan dan pembangunan pasaran, voltan yang diberi nilai suis tertutup 40.5kV, ia boleh diberikan kepada perusahaan perindustrian dan perlombongan, loji kuasa dan pencabulan sebagai kawalan dan perlindungan peralatan elektrik.

Pemutus litar volum voltan tinggi VBI adalah peranti dalaman dengan tiga fasa AC 50Hz dan voltan dinilai 40.5kV. Ia boleh digunakan untuk mengawal dan melindungi peralatan elektrik dalam perusahaan perindustrian dan perlombongan, loji kuasa dan pencawang, terutama untuk tempat yang sering beroperasi. Borang pemasangan pemutus litar dalam kabinet suis boleh sama ada jenis tetap atau jenis yang boleh ditarik balik yang dipasang pada troli.VBI pemutus litar vakum voltan tinggi mempunyai prestasi yang boleh dipercayai dan mudah dipasang. Ia adalah pilihan terbaik untuk mengawal dan melindungi sistem penghantaran dan pengedaran voltan tinggi.

 Gambaran Keseluruhan Produk

    Pemutus litar vakum yang dipasang VBI-40.5 adalah peranti pensuisan voltan yang berprestasi tinggi dan sederhana yang direka untuk perlindungan dan kawalan sistem elektrik yang boleh dipercayai pada 40.5kV. Menggunakan teknologi interrupter vakum maju, ia memastikan pelindapkejutan arka yang cekap, penyelenggaraan minimum, dan jangka hayat operasi yang panjang. Sesuai untuk rangkaian pengedaran kuasa, loji perindustrian, dan pencawang, pemutus ini menggabungkan pembinaan yang mantap dengan operasi mesra pengguna.

Ciri -ciri utama

Penilaian Voltan:40.5kV (menahan impuls kilat 95kV).

Penilaian Semasa:Sehingga 2500A berterusan, 31.5KA kapasiti pemecahan litar pintas.

Interrupter vakum:Hermetically dimeteraikan, bebas penyelenggaraan, dan mesra alam (tiada gas SF₆).

Mekanisme:Mekanisme 储能 yang dikendalikan oleh musim bunga atau motor untuk penutupan/pembukaan cepat (<50ms).

Keselamatan:Reka bentuk anti-slip bersepadu, interlocks mekanikal/elektrik, dan suis asas.

Pematuhan Piawaian:Bertemu IEC 62271, GB/T 1984, dan ANSI C37.04.

Arahan pemasangan

3.1 Cek Pra-pemasangan

Sahkan pembungkusan utuh dan tiada kerosakan fizikal.

Sahkan Parameter Rated Parameter Perlawanan Keperluan Sistem.

Memastikan tahap, asas konkrit bebas getaran.

3.2 Langkah pemasangan

Selamatkan pemutus ke lantai menggunakan bolt anchor (M16 disyorkan).

Sambungkan bas utama dengan tetapan tork setiap spesifikasi pengeluar (mis., 50nm).

Kabel kawalan sekunder dawai ke terminal (berlabel "gegelung terbuka/tutup," "kenalan tambahan").

Tanah casis pemutus dengan selamat (rintangan tanah ≤4Ω)

Panduan Operasi

4.1 Operasi Manual

Penutup: Putar pemegang manual mengikut arah jam sehingga "klik" mengesahkan pertunangan.

Pembukaan: Tekan butang "perjalanan" merah atau tarik tuil perjalanan mekanikal.

4.2 Operasi Elektrik

Sapukan 220VDC/110VAC ke gegelung penutup (nadi seketika) untuk kawalan jauh.

Gunakan suis pemilih tempatan/jauh untuk mod.

4.3 Petunjuk & Penggera

Green LED: Breaker ditutup.

LED Merah: Breaker terbuka/tersandung.

Kenalan Penggera: Pencetus untuk kehilangan tekanan SF₆ (jika dilengkapi) atau musim bunga

Penyelenggaraan & penyelesaian masalah

5.1 Pemeriksaan rutin

Periksa kenalan setiap 5,000 operasi (melalui Viewport).

Melincirkan bahagian bergerak setiap tahun dengan gris suhu tinggi.

Rintangan penebat ujian (> 1000mΩ @5kV).

5.2 Isu Biasa

Kegagalan untuk ditutup: Periksa kuasa kawalan, caj musim bunga, atau keadaan interlock.

Pemanasan yang berlebihan: Kencangkan sambungan; Ukur rintangan hubungan (<50μΩ).

Amaran Keselamatan

De-energize pemutus sebelum servis.

Hanya kakitangan terlatih yang perlu melakukan penyelenggaraan.

Jangan beroperasi dengan kerosakan yang kelihatan atau bunyi yang tidak normal.

Alam Sekitar & Pelupusan

Buang pengganggu vakum sebagai sisa elektronik (tidak berbahaya).

Kitar semula logam dan plastik setiap peraturan tempatan.

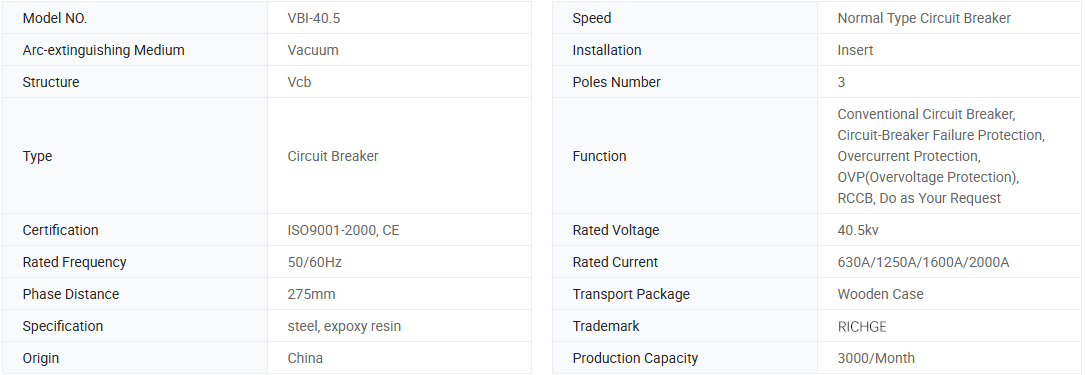

Maklumat asas.

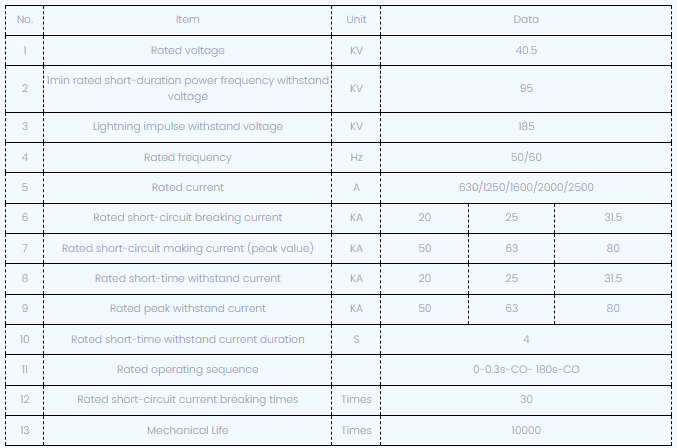

Parameter teknikal

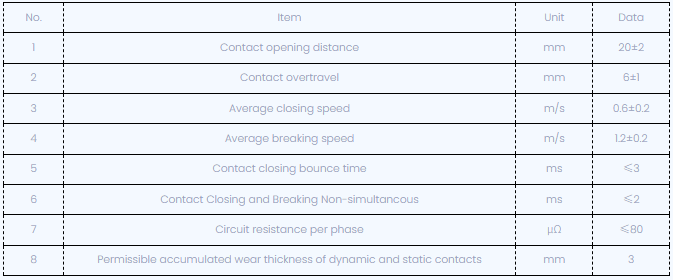

Selepas menyesuaikan pemutus litar, parameter ciri mekanikal ditunjukkan di bawah:

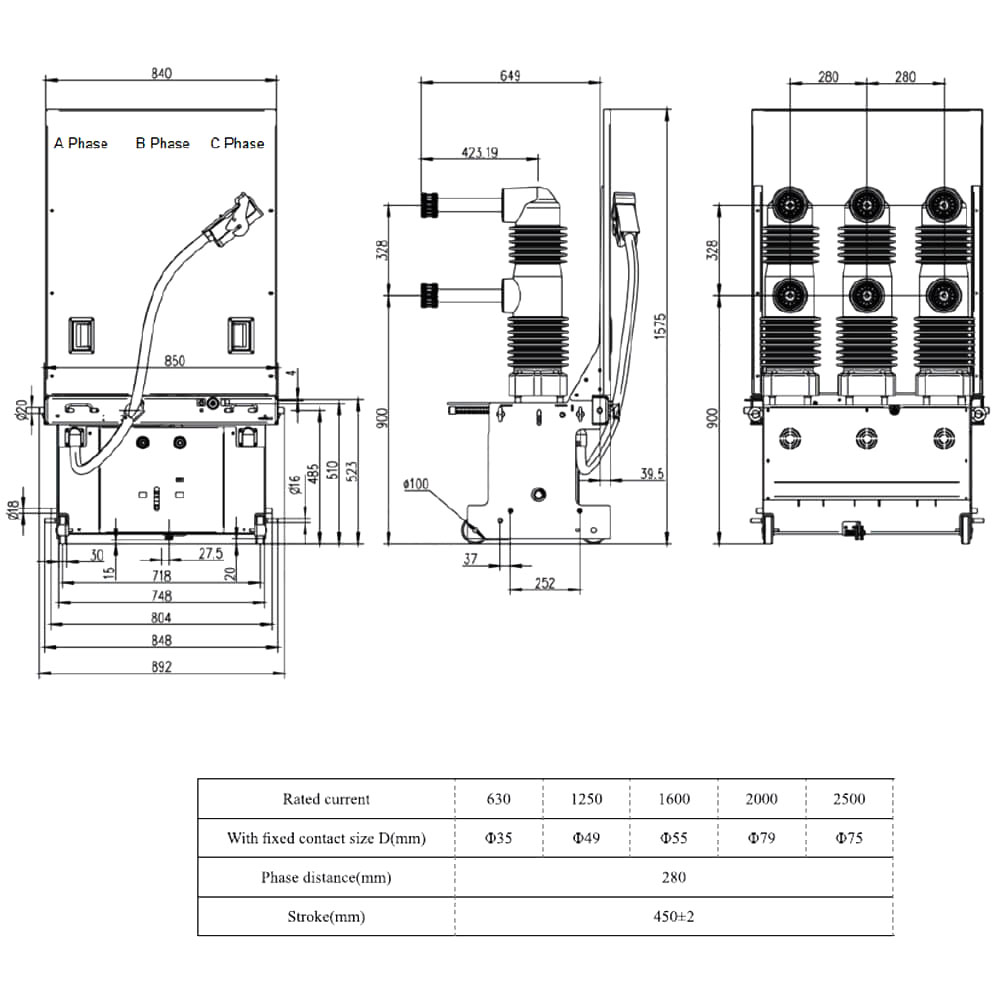

Lukisan Teknikal

Memohon keadaan ambien

1.

2. Kelembapan ambien: Kelembapan purata sehari harus tidak melebihi 95%. Kelembapan purata sebulan harus tidak melebihi 90%;

3. Tekanan wap tepu: Tekanan purata sehari tidak boleh lebih daripada 2.2kpa; tekanan purata sebulan tidak semestinya

daripada 1.8kpa;

4. Ketinggian: ≤1500m;

5. Keamatan gempa bumi: ≤8 darjah;

6. Ia harus dipasang di tempat tanpa api, letupan, kotoran yang serius, dan hakisan kimia dan getaran ganas.
