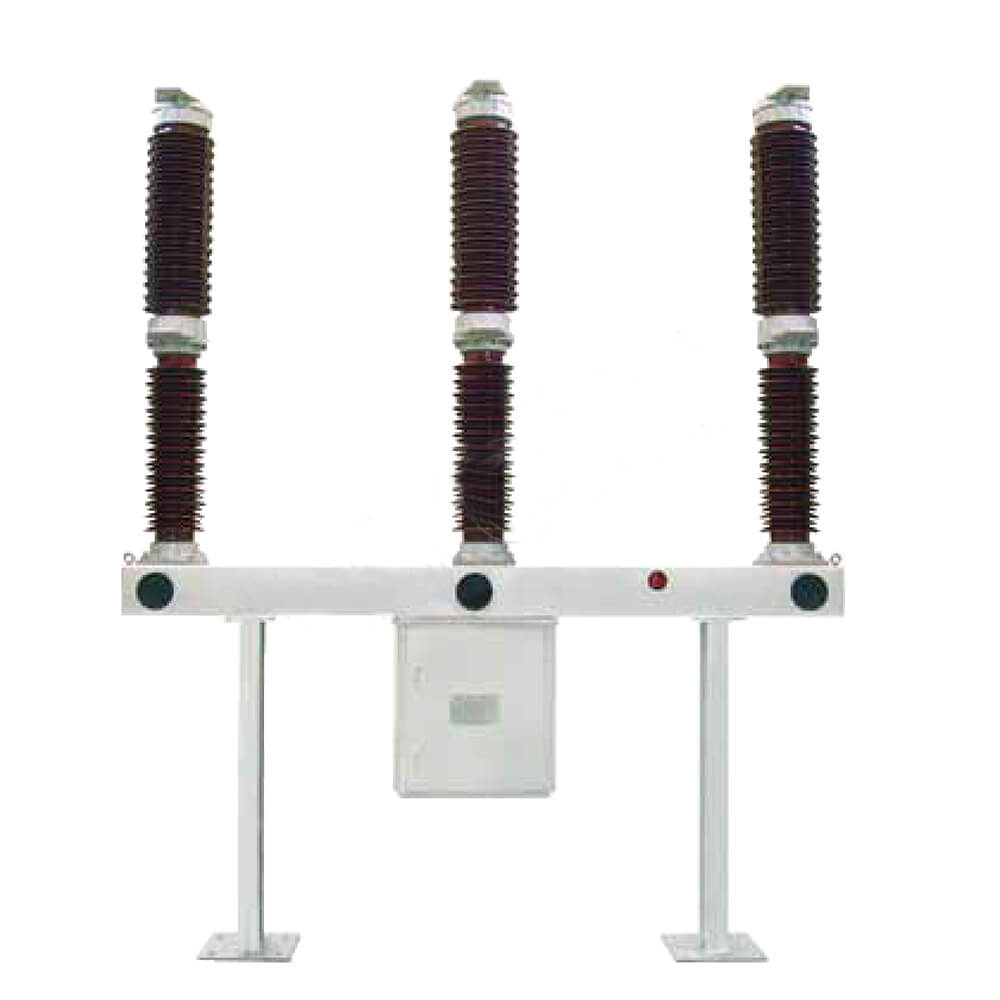

LW36-126 110kv 126kv Pemutus Litar SF6 Outdoor

LW36-126 110kv 126kv Pemutus Litar SF6 Outdoor

LW36-126/145 adalah radas gabungan termasuk pemutus litar tangki SF6 secara langsung dengan teknologi kepupusan arka diri. Ia mampu operasi biasa dan juga boleh digunakan sebagai penyambung litar pemutus. Mekanisme operasi musim bunga baru memastikan kebolehpercayaan dan keselamatan yang tinggi.

LW36-126/3150-40 Voltan SF6 Voltan SF6 yang bertenaga sendiri adalah pemutus litar luar yang direka untuk sistem AC voltan tinggi. Ia sesuai untuk digunakan dalam grid elektrik dengan voltan maksimum 145kV dan frekuensi dinilai 50Hz. Pemutus litar ini digunakan untuk mengganggu arus yang diberi nilai, arus kesalahan, atau untuk menukar litar, menyediakan kawalan dan perlindungan penting untuk sistem kuasa. Ia juga sesuai digunakan sebagai pemutus pautan dalam interkoneksi rangkaian.

Produk ini menggunakan gas SF6 kerana kedua -dua arka pemadam dan medium penebat. Ia dilengkapi dengan teknologi pemadam arka diri yang terkini dan mempunyai mekanisme yang dikendalikan oleh musim bunga baru. LW36-126/3150-40 menawarkan kehidupan elektrik yang panjang, usaha operasi yang rendah, bunyi bising yang rendah, dan kebolehpercayaan yang tinggi, menjadikannya pilihan yang paling boleh dipercayai untuk kawasan ketinggian tinggi atau sistem kuasa 132kV. Ia juga boleh menggantikan produk yang diimport dengan jenis yang sama.

Ciri -ciri struktur

Pemutus litar mengamalkan struktur lajur porselin tiga fasa. Tiga fasa ini dilengkapi dengan mekanisme operasi musim bunga, yang disusun secara berpusat dan tiga fasa yang dikendalikan, jadi penampilannya adalah novel dan indah. Pemutus litar menggunakan gas SF6 sebagai penebat dan medium pemadam arka. Semasa operasi, gas tiga tiang SF6 pemutus litar disambungkan, dan relay ketumpatan jenis penunjuk digunakan untuk memantau kemajuan tekanan dan kepadatannya. Oleh kerana prinsip pemadam arka tenaga sendiri dan reka bentuk yang dioptimumkan dalam sistem pergerakan pemutus litar, kecekapan mekanikal meningkat dengan berkesan dan kerja operasi diminimumkan;

Prestasi pecah yang sangat baik dan kehidupan elektrik yang panjang;

Bingkai dan sokongan pemasangan diperbuat daripada plat keluli berkualiti tinggi yang dibengkokkan secara keseluruhan. Rawatan permukaan mengamalkan proses galvanizing panas. Semua pengikat yang terdedah diperbuat daripada bahan-bahan kekuatan tinggi dan bahagian-bahagian standard keluli tahan karat yang tergelincir-lengas, atau keluli tahan karat. Skala kotak mekanisme diperbuat daripada keluli tahan karat, jadi produk mempunyai rintangan kakisan yang sangat baik; Kebolehpercayaan mekanikal yang tinggi dan boleh dikendalikan dengan kerap;

Oleh kerana kekuatan penebat tinggi gas sulfur hexafluoride dan pergerakan hubungan optimum pemutus litar, pemutus litar memecahkan arus kapasitif tanpa reignisi; Tahap penebat luaran adalah tinggi, penebat luaran direka dengan jarak creepage yang besar, jarak nisbah creepage adalah ≥31mm/kV, dan prestasi rintangan kotoran sangat baik. Ia juga boleh beroperasi dengan selamat dalam persekitaran yang keras;

Kapasiti pembawa semasa yang kuat: Ujian kenaikan suhu dijalankan mengikut 1.2 kali arus yang diberi nilai 3150A, iaitu, 3780A, dan masih terdapat margin yang besar untuk kenaikan suhu pada setiap titik;

Penampilan keseluruhan produk adalah padat, pemasangan dan pentauliahan di tapak adalah mudah, dan beban kerja penyelenggaraan adalah kecil.

Aplikasi:

Perlindungan Grid Kuasa: Digunakan secara meluas dalam grid kuasa voltan 132kV atau lebih tinggi untuk perlindungan dan kawalan.

Operasi Beralih: Sesuai untuk penukaran litar dan sebagai pemutus pautan dalam interkoneksi sistem kuasa.

Penggunaan ketinggian tinggi: Ideal untuk digunakan di kawasan ketinggian tinggi kerana reka bentuk yang mantap dan teknologi canggih.

Keadaan persekitaran untuk digunakan

Keadaan persekitaran biasa untuk digunakan memenuhi keperluan berikut:

a) suhu udara ambien -25 ℃ (-40 ℃) ~ +40 ℃;

b) ketinggian ≤2500m (2000m);

c) kelajuan angin ≤34m/s;

d) perbezaan suhu harian ≤25 ℃;

e) intensiti cahaya matahari ≤1000W/m;

f) Tahap rintangan gempa intensiti gempa bumi 8 darjah (pecutan mendatar 0.2g, pecutan menegak 0.1g);

g) Ketebalan ais ≤10mm;

h) Tahap pencemaran udara tidak melebihi tahap ⅲ dalam GB/T 5582;

i) Lokasi pemasangan luar.

Jika pengguna mempunyai keperluan khusus untuk keadaan persekitaran penggunaan, mereka boleh berunding dengan pakar liyond.

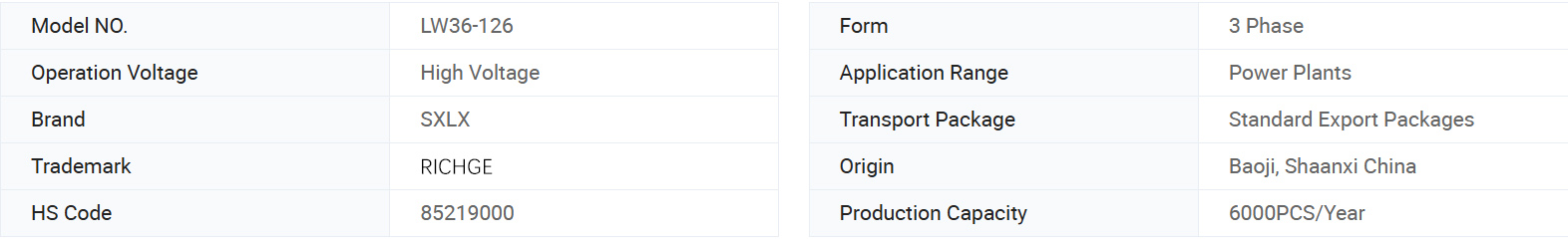

Maklumat asas.

Parameter teknikal

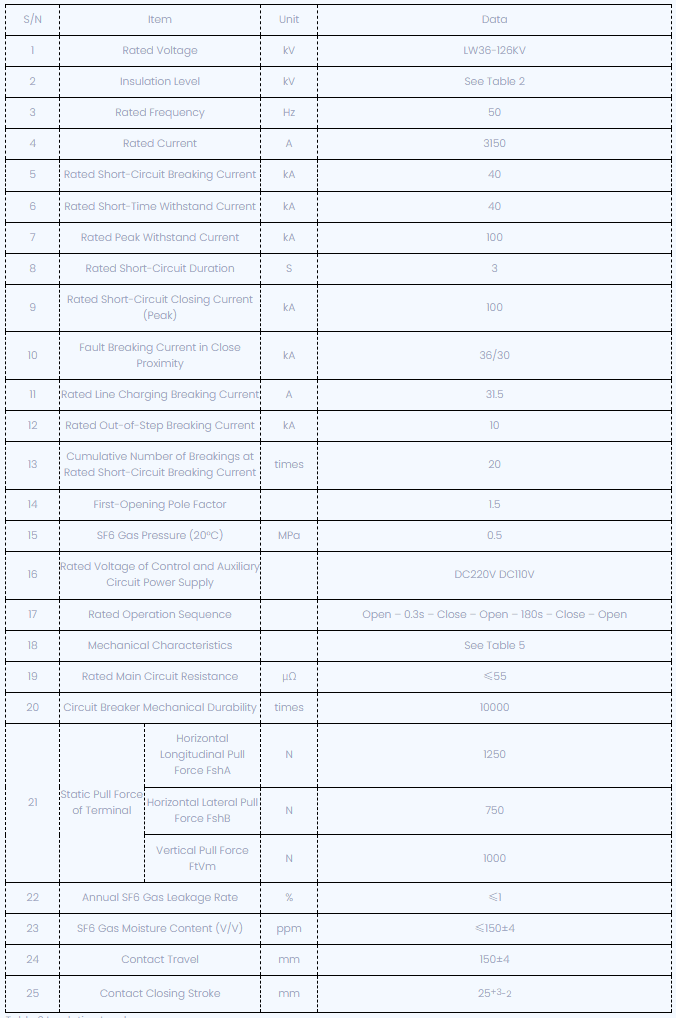

LW36-126 SF6 Parameter Teknikal Pemutus Litar

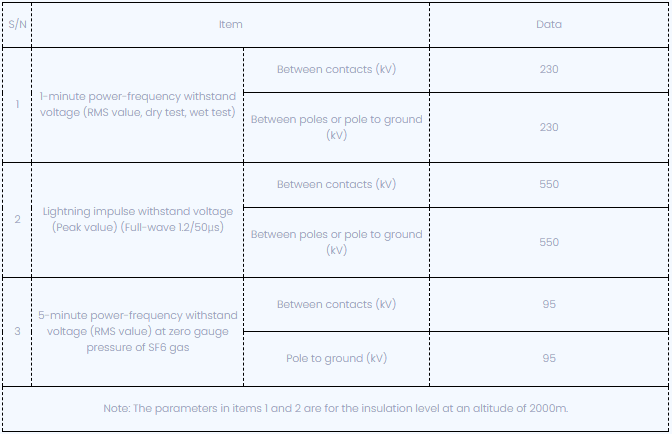

Tahap Penebat Jadual 2

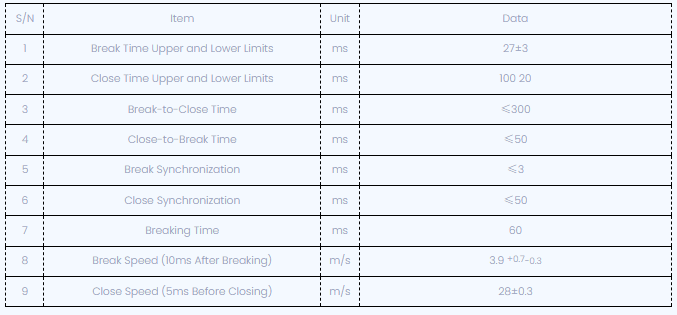

Jadual 3 Ciri -ciri Mekanikal

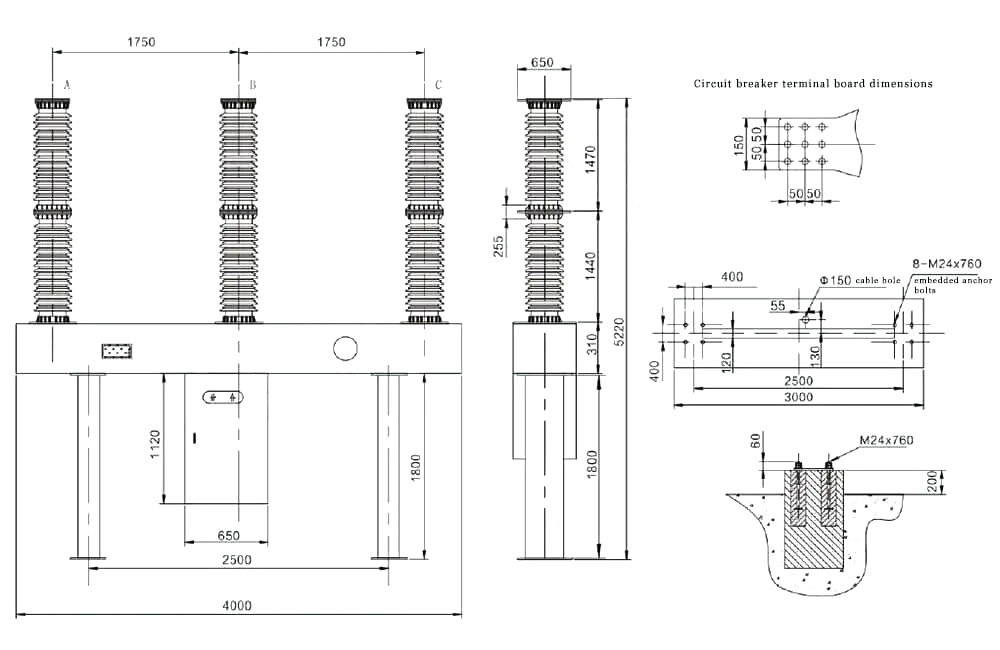

Lukisan teknikal

LW36 SF6 Notis Pesanan Pemutus Litar

Model pemutus litar dan spesifikasi;

Parameter elektrik yang dinilai (voltan, arus, semasa pecah, dll.)

Keadaan alam sekitar untuk digunakan (suhu ambien, ketinggian, tahap pencemaran alam sekitar)

Parameter elektrik litar kawalan dinilai (voltan dinilai motor penyimpanan tenaga, voltan diberi nilai pembukaan dan penutup gegelung);

Nama dan kuantiti alat ganti, peralatan khas dan alat yang diperlukan (perlu dipesan secara berasingan);

Arah pendawaian terminal atas utama.

LW36 SF6 Notis Pesanan Pemutus Litar

Model pemutus litar dan spesifikasi;

Parameter elektrik yang dinilai (voltan, arus, semasa pecah, dll.)

Keadaan alam sekitar untuk digunakan (suhu ambien, ketinggian, tahap pencemaran alam sekitar)

Parameter elektrik litar kawalan dinilai (voltan dinilai motor penyimpanan tenaga, voltan diberi nilai pembukaan dan penutup gegelung);

Nama dan kuantiti alat ganti, peralatan khas dan alat yang diperlukan (perlu dipesan secara berasingan);

Arah pendawaian terminal atas utama.
