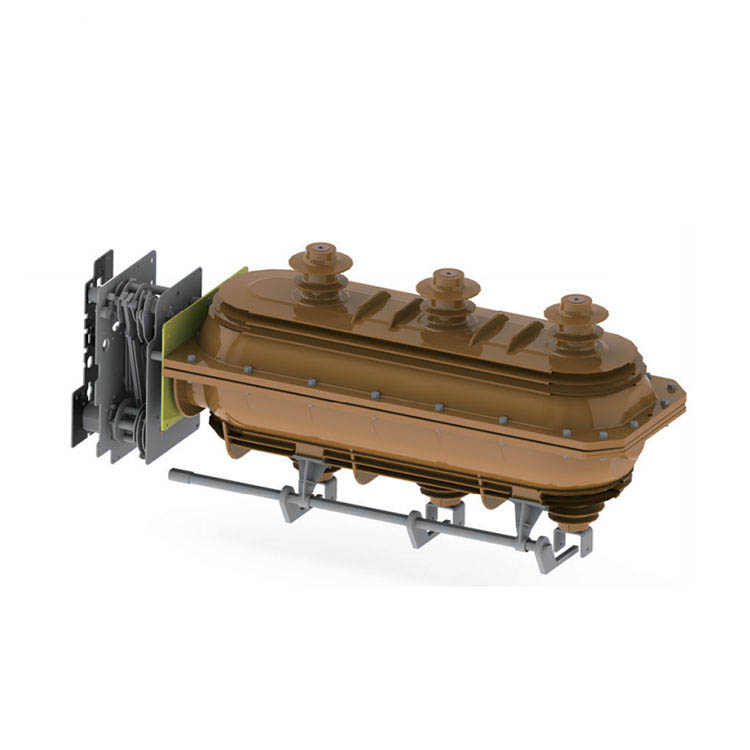

FLN36-24D Voltan Tinggi Dalaman SF6 Load Break Switch Lbs

FLN36-24D Voltan Tinggi Dalaman SF6 Load Break Switch Lbs

    Ia boleh dibahagikan kepada dua jenis: FLN □ -24KV (K jenis mekanisme operasi musim bunga tunggal), FLRN □ -24KV (mekanisme operasi spring dua jenis). Jenis yang terakhir boleh dilengkapi dengan kombinasi fius, mempunyai kawalan dan fungsi melindungi, yang boleh digunakan untuk bekalan kuasa dan pencawang sebagai peranti pelindung dan kawalan, terutama yang sesuai untuk unit utama cincin, kotak pengedaran kabel dan pencawang suis.

Mekanisme operasi manual

K Type Spring Dual-Function Operasi Mekanisme:

Sebagai unit kawalan masuk untuk FLN □ -24KV, prinsip kerja K Mekanisme Operasi Spring Type adalah Spring Press dan Release.

Operasi Earthing: Didorong oleh pemegang, lengan engkol atas berputar dan menekan spring 2 untuk menyimpan tenaga, apabila tenaga maksimum mencapai terus berputar lengan pangkat, penyimpanan tenaga mula melepaskan tenaga dan memacu pencetus atas, membolehkan bar penyambung untuk memacu lengan engkol, lengan engkol berputar dan memacu penghubung yang bergerak untuk earthing.

Tukar operasi: Didorong oleh pemegang, lengan engkol bawah 1 berputar, menekan spring 2 untuk menyimpan tenaga, apabila tenaga yang dikeluarkan, ia memacu pencetus 8, membolehkan bar menyambung untuk memandu lengan engkol, lengan engkol berputar dan memacu penghubung bergerak dan suis pemecahan beban bertukar.

Tukar Operasi: Putar lengan engkol utama lengan berlawanan arah jam dengan pemegang, lepaskan musim bunga penyimpanan tenaga dan suis pecah beban dimatikan.

Mekanisme operasi dwi-fungsi jenis Spring:

Sebagai unit kawalan outlet untuk FLRN □ -24kv.Working Prinsip mekanisme jenis adalah sama dengan jenis K, di samping itu, ia mempunyai fungsi perjalanan penyerang fius. Untuk mekanisme jenis. Perjalanan elektromagnet juga tersedia untuk keperluan pelanggan.

Tukar Operasi: Didorong oleh pemegang, Lower Crank Arm 1 berputar untuk menekan suis pada Spring 12 dan matikan Spring 8 pada masa yang sama, untuk menyediakan tenaga yang mencukupi yang diperlukan dengan mematikan. Apabila lengan engkol bawah 1 melengkung pin dan pemacu pemacu untuk bergerak, ia menjadikan roda roller yang lebih rendah tersandung, dan melepaskan suis pada musim bunga dan suis pecah beban dihidupkan.

Tukar Operasi: Tekan butang SWITT OFF atau tolak pin perjalanan 2 oleh penyerang fius, lepaskan suis Spring dan Load dimatikan.

Operasi Bumi: Earthing Operasi mekanisme jenis adalah sama dengan jenis K.

Mekanisme Operasi Bermotor:

Operasi motor boleh ditambah kepada kedua -dua jenis mekanisme operasi, yang bermaksud ia boleh dikendalikan secara manual atau bermotor.

Voltan Operasi: DC48V AC/DC 110V 220V

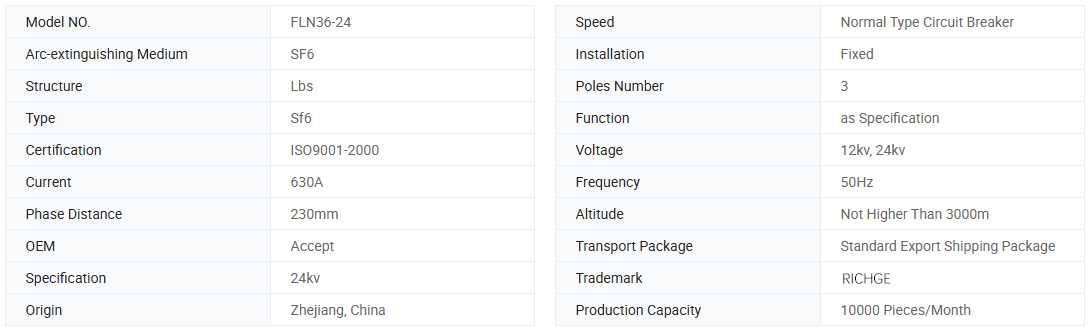

Maklumat asas.

Parameter teknikal

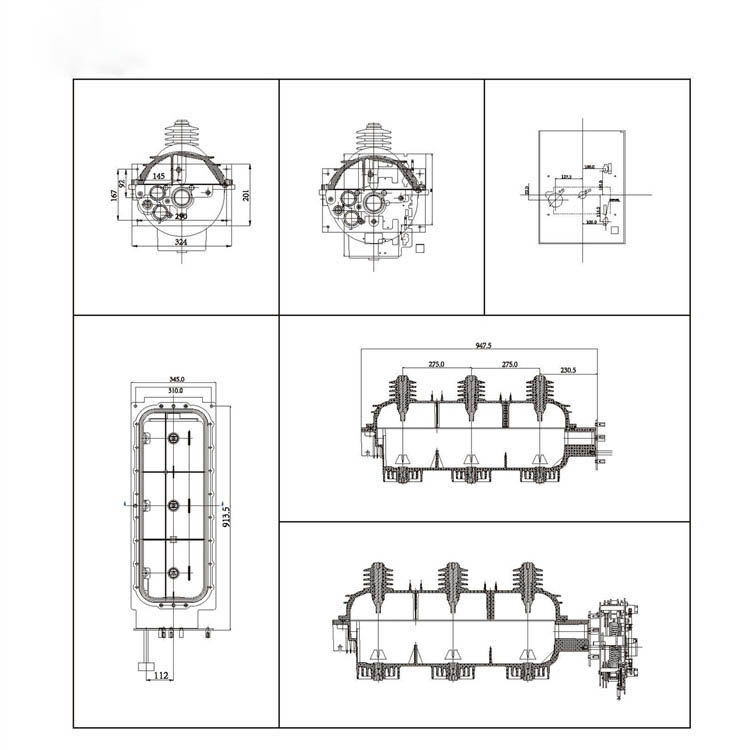

Lukisan

Syarat yang berkenaan

1. Suhu yang sama: Max.+40ºC; Min.-35ºC.

2. HUMIDITI: Purata kelembapan relatif purata harian Purata: ≤ 95%; Purata bulanan. -≤90%.

3.Altitud: ≤ 2000m.

4. Rintanganse Rintangan: 8 darjah.

5. Udara sekitar harus bebas dari gas yang menghakis, mudah terbakar, wap air, dan lain -lain, dan tidak boleh dikenakan getaran yang kerap dan teruk.

6. Kadar kebocoran secara semula jadi; ≤0.1%.

Soalan Lazim

S: Adakah anda syarikat perdagangan atau pengeluar?

A: Kami adalah kilang dengan lebih daripada 20 tahun pengalaman dalam bidang ini.

S: Bolehkah saya mendapatkan sampel sebelum pesanan pukal?

A: Ya, kami mengalu -alukan pesanan sampel untuk menguji dan memeriksa kualiti. Sampel bercampur adalah

boleh diterima.

S: Bolehkah kita mencetak nama logo/ syarikat kami pada produk?

J: Ya, tentu saja, kami menerima OEM, maka memerlukan anda memberikan kebenaran jenama kepada kami

S: Adakah anda menerima penyesuaian produk?

J: Ya, tentu saja, sila berikan lukisan atau parameter tertentu, kami akan memetik anda selepas penilaian

S: Berapa lama masa penghantaran anda?

A: Secara amnya ia adalah 5-10 hari jika barangan berada dalam stok. Atau ia adalah 15-20 hari. Sekiranya barang tidak ada dalam stok, ia mengikut kuantiti

S: Bagaimana menyelesaikan masalah kualiti selepas jualan?

A: Ambil gambar masalah kualiti dan hantarkannya kepada kami untuk pemeriksaan dan pengesahan kami, kami akan membuat penyelesaian yang memuaskan untuk anda dalam masa 3 hari.

S: Apakah syarat pembayaran anda?

A: 30% T/T terlebih dahulu, keseimbangan sebelum penghantaran.
