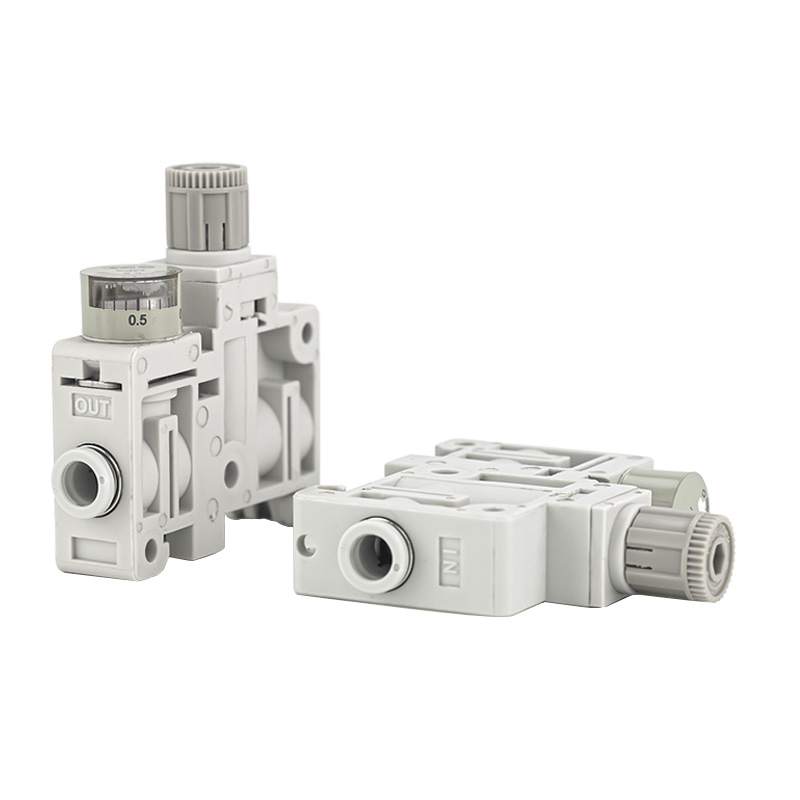

Pengatur Tekanan Ultra-Kompak Siri ARM5 (ARM5S)

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Model pengatur tunggal ARM5 ARM5S ialah pengatur tekanan omboh tindakan langsung ultra sempit 14mm dengan fungsi aliran songsang standard terbina dalam. Ia menampilkan dimensi kecil, pemasangan bebas tunggal pilihan atau pemasangan tindanan manifold, penyambung tekan masuk satu sentuhan bersepadu dan penalaan tekanan ketepatan tinggi. Pengawal selia mini ini disesuaikan untuk litar pneumatik kecil dengan keperluan had ruang yang ketat.

Struktur & Prinsip Kerja

     · Pembinaan omboh bertindak langsung; versi pelepasan sebagai standard, versi bukan pelepasan pilihan

     · Reka bentuk aliran songsang standard membenarkan aliran balik dari port alur keluar ke port masuk

     · Kelengkapan tekan masuk bersepadu tersedia dalam jenis lurus dan siku untuk tiub φ4, φ6, 5/32" dan 1/4"

     · Dua penyelesaian pemasangan: pemasangan panel terus dan pemasangan rel DIN

     · Badan ultra ringan seberat 33 gram sahaja

Ciri Utama Teras

     1. Perumahan Sempit Ultra-Kompak 14mmLebar badan hanya 14mm, dengan volum dikurangkan kepada 1/7 pengawal selia standard AR20 konvensional. Ia muat dengan lancar di dalam mesin tertanam, panel kawalan dan jig kecil yang padat.

     2. Tekanan Boleh Laras Ketepatan Tinggi Julat tekanan boleh laras meliputi 0.05–0.7 MPa. Model pelepasan standard melepaskan tekanan berlebihan secara automatik untuk output yang stabil; model bukan pelepasan pilihan memberikan prestasi pengekalan tekanan yang unggul.

     3. Fungsi Aliran Balik Standard Terbina DalamSaluran dalaman terbuka secara automatik apabila tekanan alur keluar melebihi tekanan masuk. Ia boleh dipasang terus hiliran injap solenoid untuk memudahkan susun atur litar udara keseluruhan.

     4. Penyambung Fleksibel & Pelbagai Cara PemasanganPelengkapan lurus dan siku boleh ditukar ganti untuk port masuk dan keluar. Pengawal selia menyokong penetapan terus dan susun rel DIN, dengan tolok tekanan dipasang sisi pilihan diberi nilai pada 0.8MPa.

     5. Tahan Kakisan & Hayat Perkhidmatan LamaGabungan resin dan aloi aluminium perumahan tahan kakisan. Suhu ambien yang berkenaan adalah dari -5℃ hingga +60℃. Operasi tanpa pelinciran memastikan prestasi berbasikal jangka panjang yang stabil.

Jadual Spesifikasi Teknikal

Penjelasan Kod Model

Contoh: ARM5SA-07-A

     · ARM5S: Badan pengawal selia bebas tunggal

     · A: pemasangan rel DIN; B: Lekapan panel langsung

     · 07: Konfigurasi pemasangan (lurus masuk + lurus KELUAR untuk tiub φ6)

     · A: Dilengkapi dengan tolok tekanan sisi; kosong = tanpa tolok

Senario Aplikasi Biasa

     Peralatan automasi mini dan jig ketepatan untuk elektronik 3C, peranti perubatan dan robot kecil Susun atur peralatan dengan ruang pemasangan yang sangat terhad Kawalan ketepatan aliran mikro: tiupan udara, sedutan vakum, pendispensan bendalir dan penggerak kedudukan Sistem susunan manifold berbilang litar, menyokong sehingga 10 stesen bersambung Pemasangan siri di belakang injap solenoid menggunakan ciri aliran songsang

Ringkasan Satu Ayat

     Pengawal selia tekanan mini ARM5S mempunyai struktur omboh ultra-sempit 14mm, reka bentuk aliran songsang standard, kelengkapan tolak masuk bersepadu, pemasangan tunggal/manifold dan hanya badan ringan 33g, berfungsi sebagai penyelesaian pilihan untuk kawalan tekanan pneumatik ketepatan mikro. Tajuk Meta & Penerangan MetaTajuk Meta: Pengatur Tekanan Mini Ultra Kompak ARM5S | Perihalan Meta Teknologi Richge: Pengatur pneumatik kecil Richge ARM5S dengan aliran songsang standard, pelekap manifold rel DIN, reka bentuk ringan 33g untuk litar automasi ketepatan kecil.
