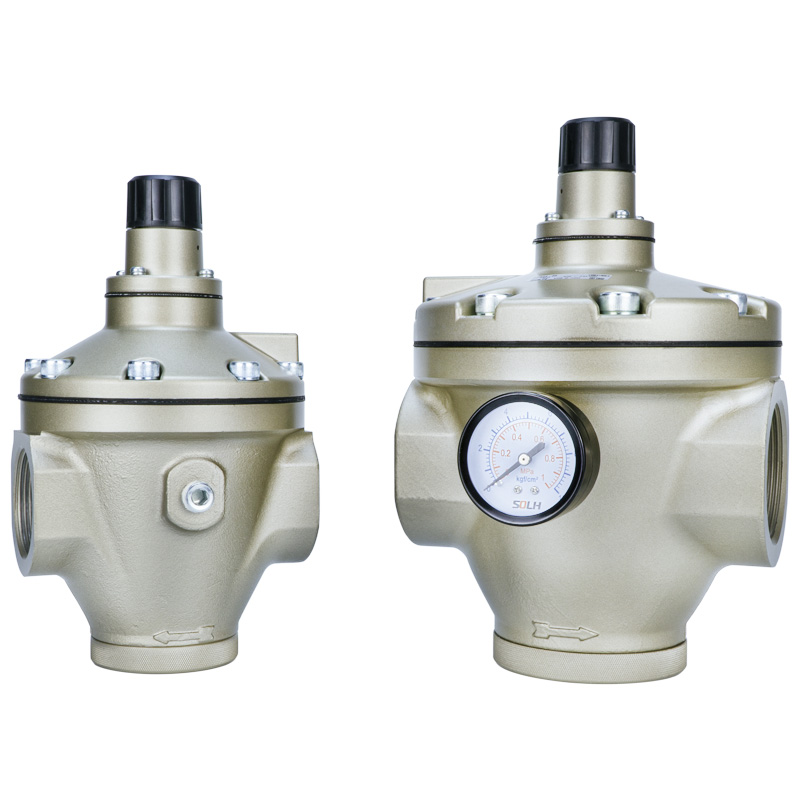

Pengatur Tekanan Dikendalikan Juruterbang Siri AR (SOLH oleh Teknologi Richge)

Jenama:SOLH oleh Richge Technology (睿其格科技)

Kedudukan Produk

     Pengawal selia kendalian perintis SOLH AR meliputi model penuh AR425/435/625/635/825/835/925/935. Mengguna pakai struktur pelepasan juruterbang dalaman, siri ini menyasarkan saluran paip udara utama tekanan sederhana tinggi, aliran besar, jarak jauh dan berketepatan tinggi. Berbanding dengan pengawal selia bertindak langsung standard, ia memberikan ketepatan pengawalseliaan yang unggul, daya pemprosesan yang lebih besar dan prestasi turun naik anti-tekanan yang lebih kuat.

Struktur & Prinsip Kerja

     Struktur: Jenis pelepasan juruterbang dalaman dengan udara pandu berdarah berterusan

     1. Udara termampat masuk berpecah kepada saluran aliran utama dan litar kawalan pandu bebas.

     2. Tekanan udara juruterbang menolak diafragma untuk melaraskan pembukaan kili utama untuk tekanan keluaran yang stabil.

     3. Fungsi pelepasan terbina dalam secara automatik mengeluarkan tekanan sekunder yang berlebihan untuk mengekalkan tekanan alur keluar yang berterusan.

     4. Aliran udara berdarah berterusan pada sekitar 5 L/min memastikan tindak balas yang sangat pantas dan ketepatan pengawalseliaan yang luar biasa.

Ciri Produk Utama

     1. Aliran besar & penarafan tekanan tinggi

     Tekanan kerja maksimum mencapai 1.0 MPa dengan tekanan kalis 1.5 MPa. Saiz port berjulat dari 1/4" hingga 2", sangat sepadan dengan saluran batang utama kilang dan sistem bekalan udara berpusat.

     2. Kepersisan mengawal selia ultra tinggi

     Histeresis ≤0.02 MPa dan kebolehulangan ≤0.01 MPa. Tekanan keluaran kekal stabil walaupun di bawah perubahan mendadak tekanan masuk atau lonjakan aliran serta-merta.

     3. Julat tekanan dwi dalam satu badan yang sama

     3.1 Model akhiran 25: 0.05–0.83 MPa untuk aplikasi industri tekanan tinggi am

     3.2 Model akhiran 35: 0.02–0.20 MPa untuk senario kawalan ketepatan tekanan rendah

     4. Pelepasan tekanan berlebihan automatik bersepadu

     Tiada injap pelega luaran tambahan diperlukan. Struktur pelepasan terbina dalam menstabilkan output tekanan dan menghalang kesan tekanan pada komponen pneumatik hiliran.

     5. Pembinaan yang stabil dan mesra penyelenggaraan

     Suhu operasi adalah dari -5 ℃ hingga +60 ℃. Badan aloi aluminium die-cast menyokong operasi tanpa pelinciran dan orientasi pemasangan sewenang-wenangnya.

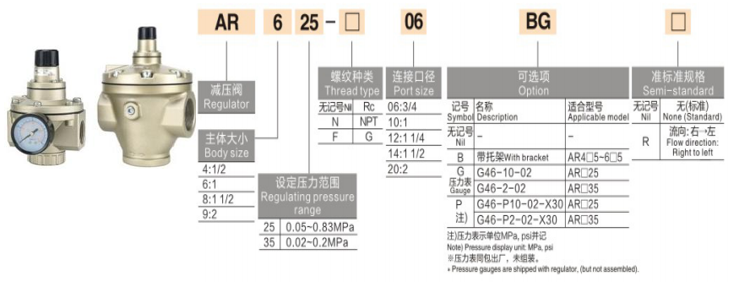

Jadual Model & Spesifikasi

Parameter Teknikal Umum

     1. Medium yang boleh digunakan: Udara termampat kering atau dilincirkan

     2. Tekanan masuk maksimum: 1.0 MPa

     3. Penggunaan pendarahan berterusan: Anggaran. 5 L/min (ANR)

     4. Port tolok standard: benang 1/4".

     5. Jenis struktur: Juruterbang dalaman, reka bentuk pelepasan dengan pendarahan berterusan

Aplikasi Biasa

     1. Saluran paip udara utama kilang dan stesen bekalan udara berpusat

     2. Peralatan aliran besar dilengkapi dengan silinder lubang besar, motor udara, alat peniup dan pengeringan udara

     3. Kawalan pneumatik ketepatan: lekapan ujian, peralatan kedudukan, kawalan ketegangan dan tekanan hidraulik

     4. Saluran paip dengan turun naik tekanan yang teruk dan penghantaran udara jarak jauh

     5. Sistem pengurangan tekanan dua peringkat daripada tangki udara tekanan tinggi kepada peralatan pengeluaran tekanan sederhana

Ringkasan Teras

     Siri perintis AR menyepadukan struktur perintis pelepasan dalaman, kapasiti aliran besar, ketepatan tinggi, julat tekanan dwi boleh dipilih dan fungsi auto bleed berterusan. Ia berfungsi sebagai penyelesaian pengawalseliaan tekanan optimum untuk batang udara utama, peralatan aliran tinggi dan litar pneumatik tekanan tinggi berketepatan tinggi.

Perbandingan Pemilihan: AR Langsung / AR Juruterbang / VEX1

     1. AR bertindak langsung (AR20~60): Aliran kecil, kos ekonomi, ketepatan pengawalseliaan standard untuk litar cawangan kecil

     2. Pilot AR (AR425~935): Aliran sederhana hingga besar, berketepatan tinggi, khusus untuk saluran paip udara utama kilang

     3. Siri VEX1: Daya pemprosesan yang sangat besar, reka bentuk ekzos 3-port, pelarasan tekanan berbilang peringkat dan prestasi pelepasan ultra-pantas
