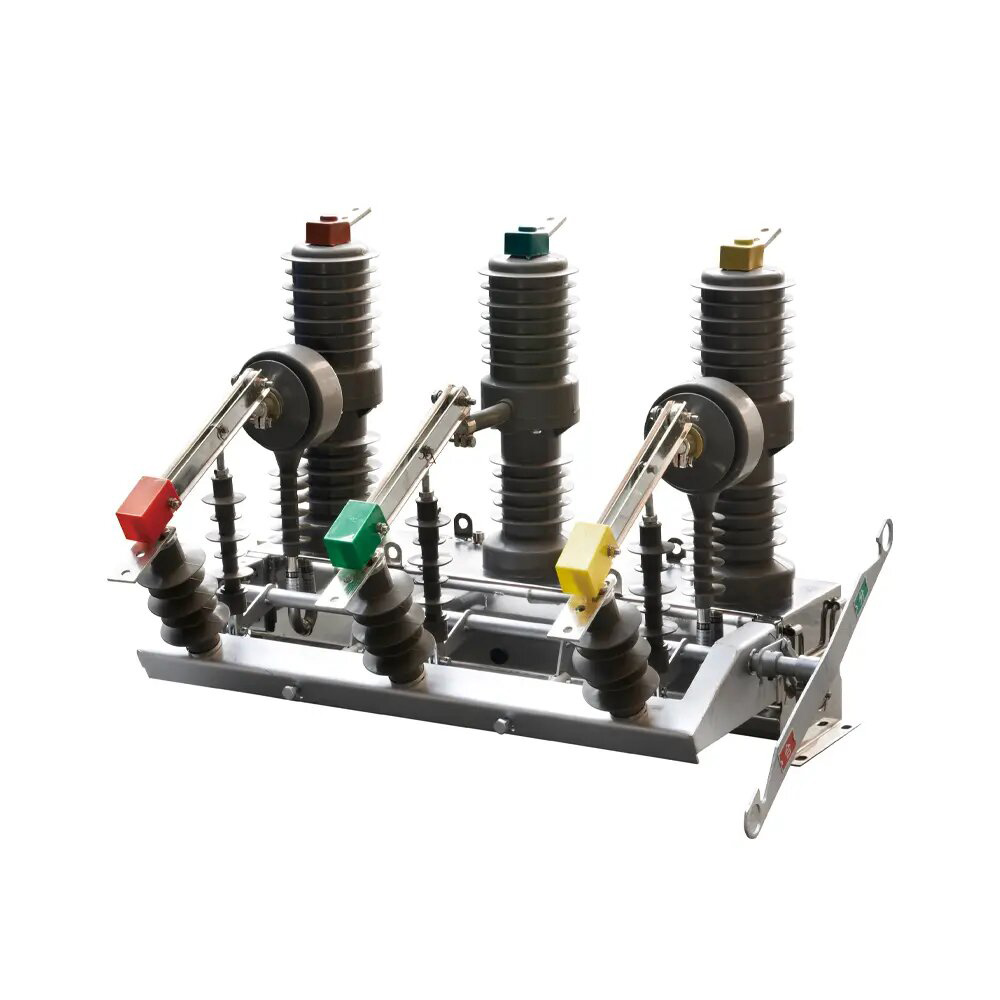

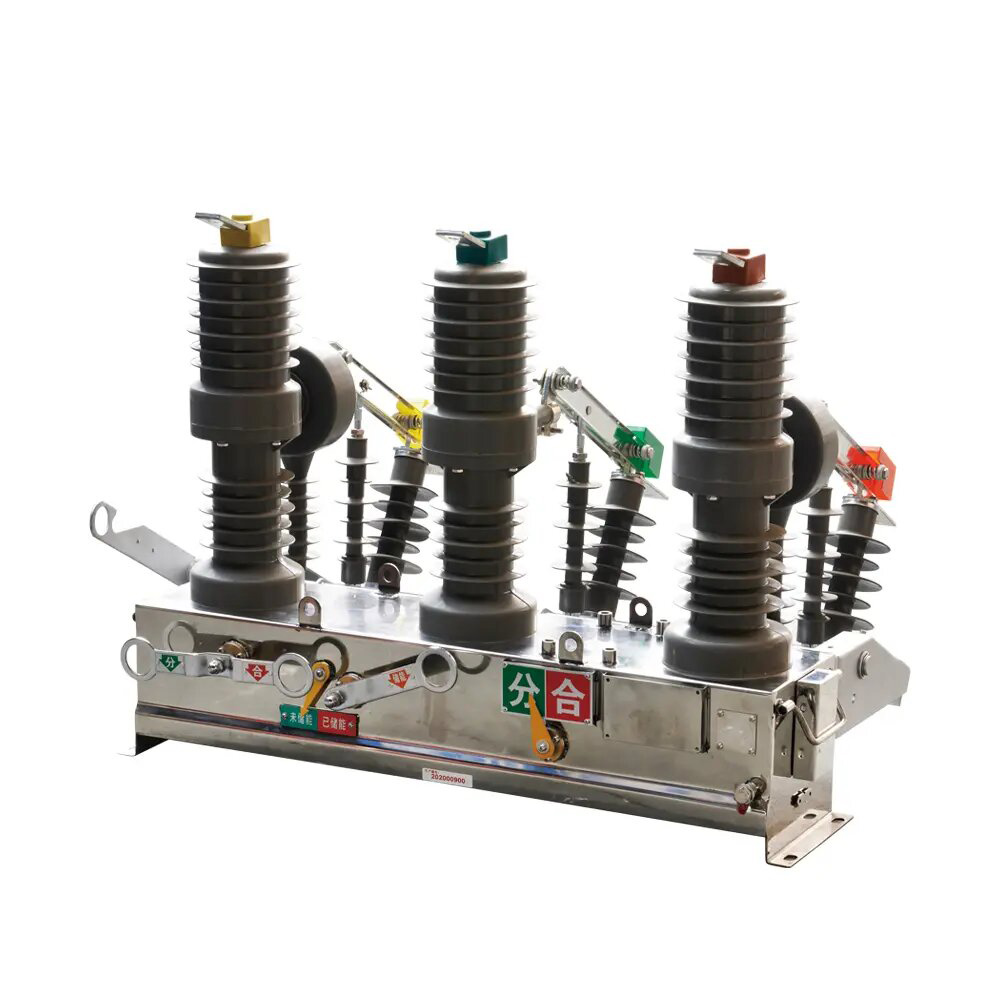

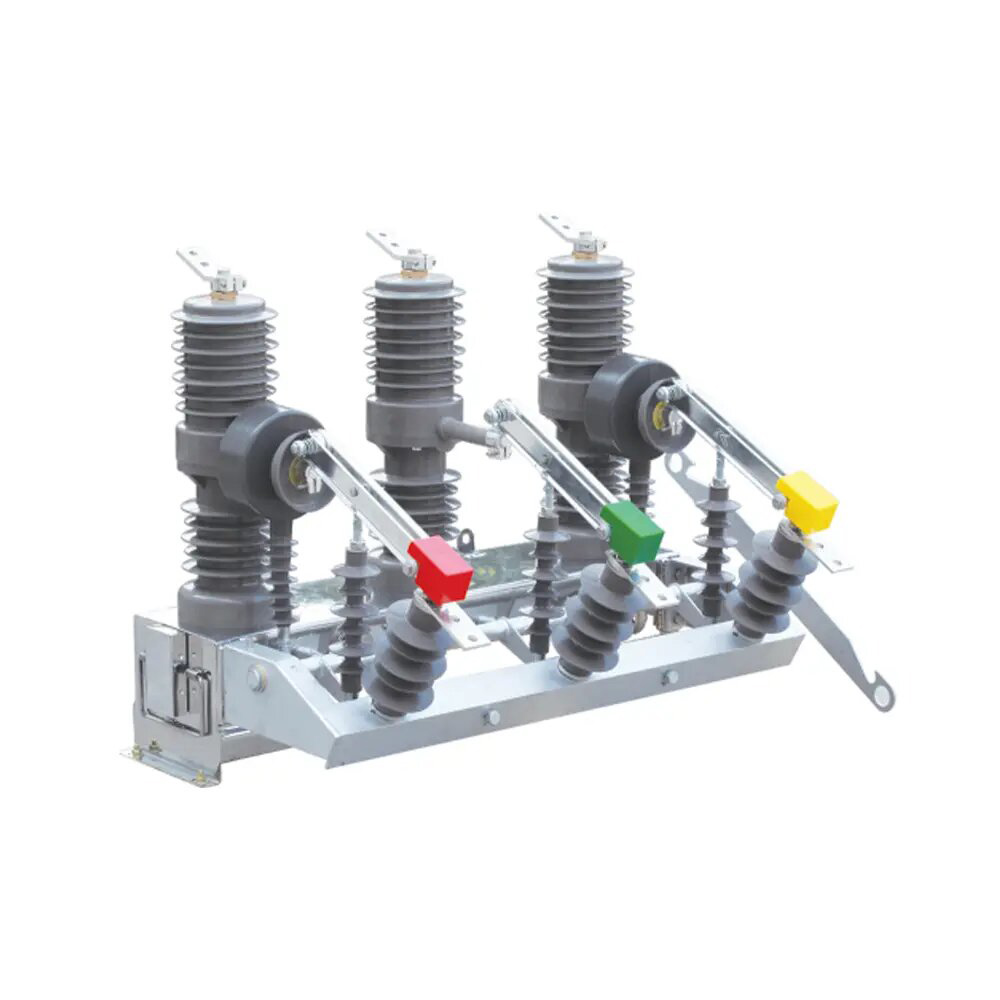

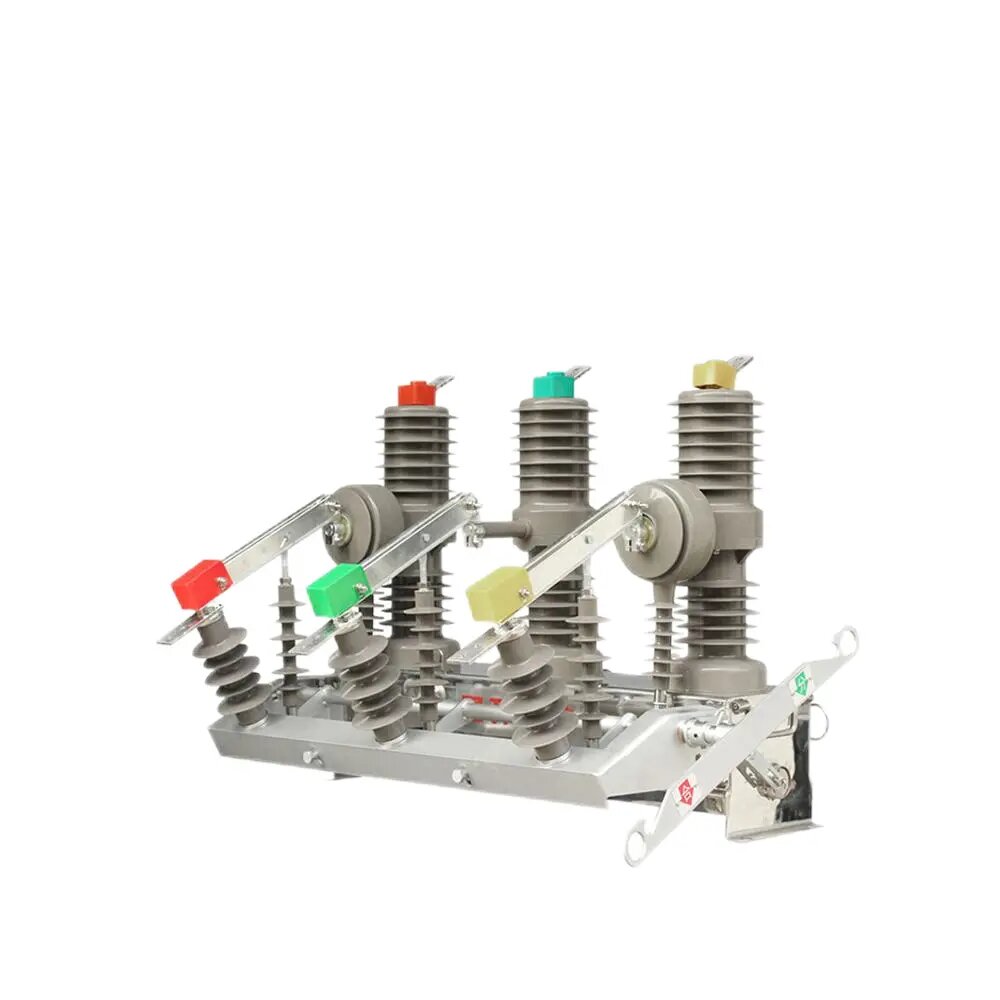

ZW32-12 Pemutus Litar Vakum Luaran dengan Pengawal Auto Recloser

ZW32-12 Pemutus Litar Vakum Luaran dengan Pengawal Auto Recloser

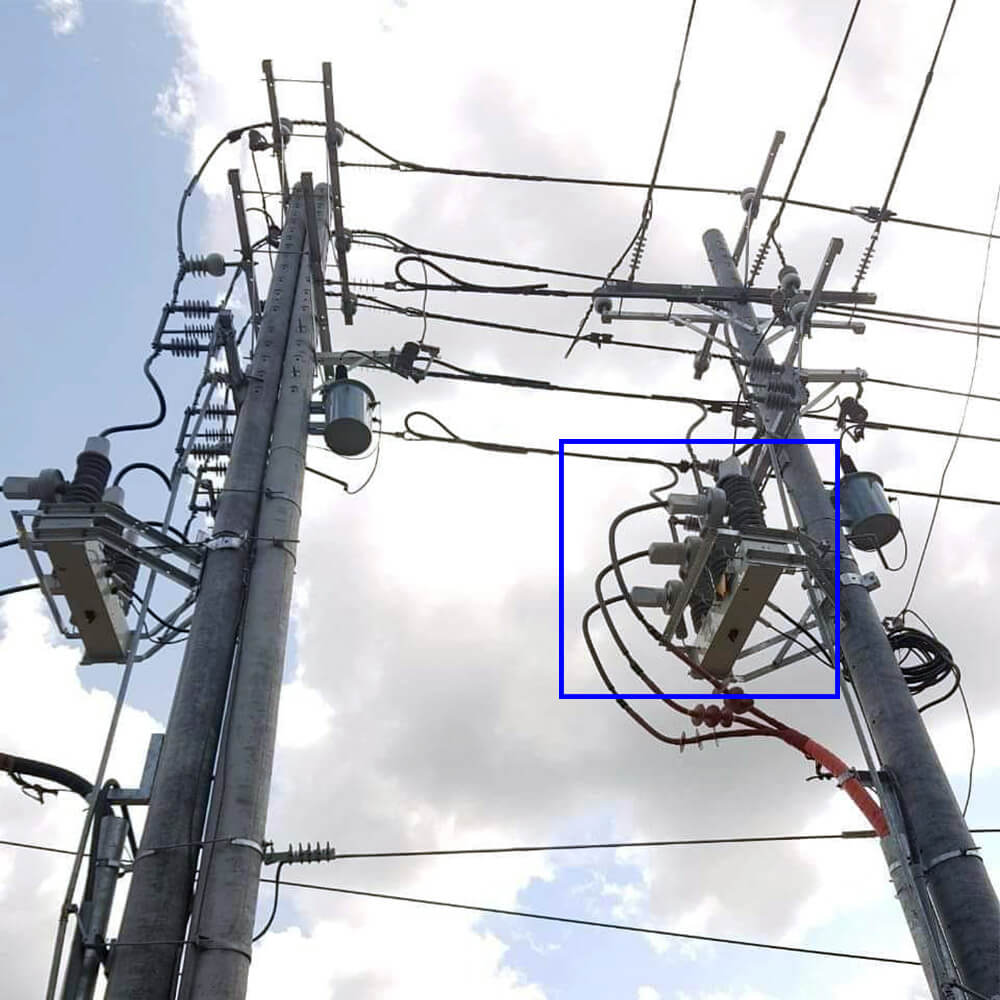

ZW32-12 Pemutus litar vakum luar (selepas ini dirujuk sebagai pemutus litar) adalah peralatan pengedaran kuasa luar dengan voltan yang dinilai 12kV dan tiga fasa AC 50Hz. Ia digunakan terutamanya untuk memecahkan dan menutup arus beban, arus litar semasa dan litar pintas dalam sistem kuasa. Ia sesuai untuk perlindungan dan kawalan dalam sistem pencawang perindustrian dan perindustrian dan perlombongan, dan tempat di mana grid kuasa luar bandar beroperasi dengan kerap.

ZW32-12 Siri Luar AC Voltan Voltan Vakum Vakum Tinggi Mematuhi GB 1984 "Pemutus Litar Voltan Tinggi AC" dan Suruhanjaya Elektroteknik Antarabangsa IEC 60056 "Pemutus Litar AC Voltan Tinggi" dan piawaian lain.

Pemutus litar mempunyai ciri-ciri saiz kecil, berat ringan, anti-kondensasi dan bebas penyelenggaraan, dan boleh menyesuaikan diri dengan keadaan cuaca yang keras dan persekitaran yang kotor.

ZW32-12 Outdoor MV Vacuum Circuit Breaker adalah peralatan pengedaran luaran dengan voltan 12kV yang diberi nilai, tiga fasa AC 50Hz. Ia digunakan dalam sistem pengedaran perindustrian dan perindustrian dan perlombongan untuk melindungi dan mengawal penggunaan. Ia juga digunakan di tempat -tempat grid kuasa luar bandar dengan operasi yang kerap untuk memecahkan dan menutup arus beban semasa dan lebih banyak litar semasa dan litar pendek sistem kuasa.

Penebat keluar vakum interrupter mengamalkan selongsong getah silikon, dengan kehidupan yang lebih lama, kebolehpercayaan yang lebih tinggi, rintangan cuaca yang baik, mudah untuk pengangkutan, penarafan yang baik. Mekanisme operasi mengamalkan pengurangan, mekanisme operasi musim bunga yang boleh dipercayai, mempunyai kelebihan struktur mudah, kehidupan mekanikal sehingga 10000 kali.

Pemutus litar dan pengawal litar ini boleh membentuk satu set lengkap sebagai recloser, merealisasikan kawalan jauh, telemetri, komunikasi jauh, pelarasan jauh empat fungsi jauh. Ciri -ciri produk: Tiada bahaya pembakaran dan letupan, penyelenggaraan percuma, saiz kecil, berat ringan (kurang daripada 100kg) Boleh dilengkapi dengan kuasa elektronik PT untuk kawalan jarak jauh jarak pendek boleh dilengkapi dengan bekalan dual supplyautomatic

Peranti beralih dan sistem automasi prepaymentmetering pecutan pintar.

Standard: IEC 62271-100

Ciri -ciri

1. Pemutus litar mengamalkan struktur strut tiga fasa, yang mempunyai ciri-ciri pemecahan prestasi, tiada bahaya pembakaran dan letupan, bebas penyelenggaraan, saiz kecil, ringan dan hayat perkhidmatan yang panjang.

2. Pemutus litar mengamalkan struktur tertutup sepenuhnya dengan prestasi pengedap yang baik, yang membantu meningkatkan prestasi kelembapan-bukti dan anti-kondensasi, dan sangat sesuai untuk digunakan di kawasan sejuk atau lembap.

3. Pilar tiga fasa dan transformer semasa menggunakan penebat pepejal resin epoksi luaran yang diimport, atau menggunakan resin epoksi domestik penyumberan luar silikon silikon penebat pepejal; Ia mempunyai ciri -ciri rintangan suhu tinggi dan rendah, rintangan ultraviolet, dan rintangan penuaan.

4. Mekanisme operasi mengamalkan mekanisme operasi musim bunga miniatur, kuasa motor penyimpanan tenaga adalah kecil, dan penggunaan tenaga pembukaan dan penutupan adalah rendah; Transmisi mekanisme mengamalkan mod penghantaran langsung, bilangan bahagian kecil, dan kebolehpercayaannya tinggi. Mekanisme operasi diletakkan dalam kotak mekanisme yang dimeteraikan, yang menyelesaikan masalah kakisan mekanisme operasi dan meningkatkan kebolehpercayaan mekanisme.

5. Operasi pembukaan dan penutupan pemutus litar boleh dikendalikan secara manual atau elektrik dan dengan kawalan jauh. Ia boleh dipadankan dengan Pengawal Pintar untuk merealisasikan automasi pengedaran kuasa, dan juga boleh digabungkan dengan recloser untuk membentuk pengubah dan pemisahan automatik.

6. Pemutus litar boleh dilengkapi dengan transformer semasa dua fasa atau tiga fasa untuk perlindungan litar semasa atau litar pintas, dan juga boleh memberikan isyarat pengambilalihan semasa kepada pengawal pintar; Transformer semasa untuk pemeteran boleh ditambah mengikut keperluan pengguna.

7. Pemutus litar boleh dilengkapi dengan suis mengasingkan kaitan tiga fasa, dan terdapat patah yang kelihatan apabila suis mengasingkan dibuka, dan ia dilengkapi dengan peranti saling beralih anti-percikan dengan badan pemutus litar. Apabila pemutus litar berada di kedudukan penutup, suis pengasingan tidak boleh dibuka atau ditutup; Pemutus litar hanya boleh dikendalikan apabila pisau pengasingan ditutup sepenuhnya atau dibuka sepenuhnya. Penebat Pilar Arter boleh dihubungkan bersama untuk penyelenggaraan yang mudah.

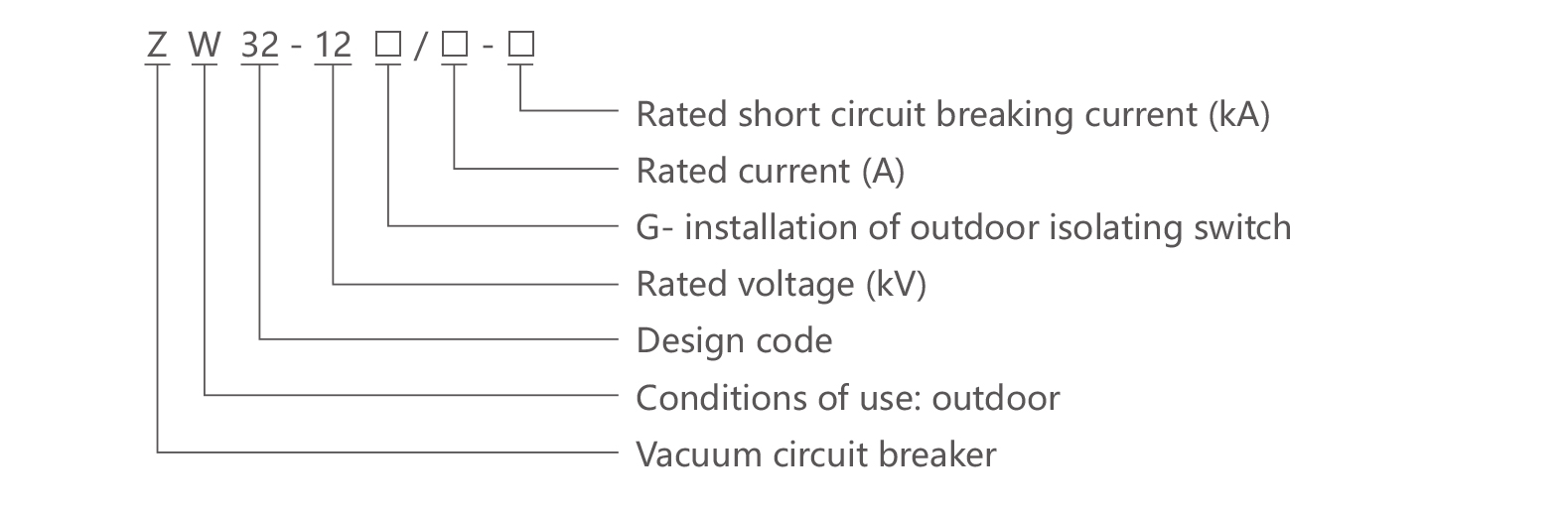

Pemilihan

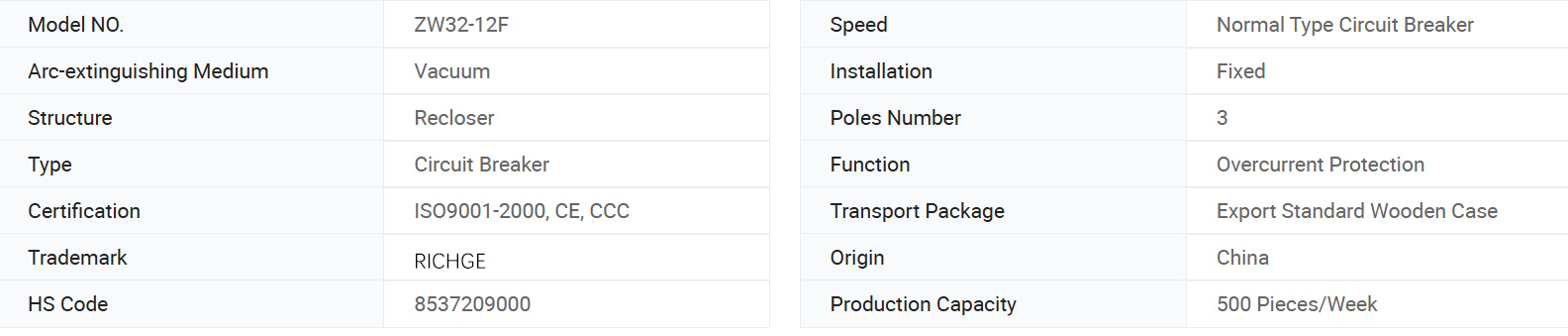

Maklumat asas.

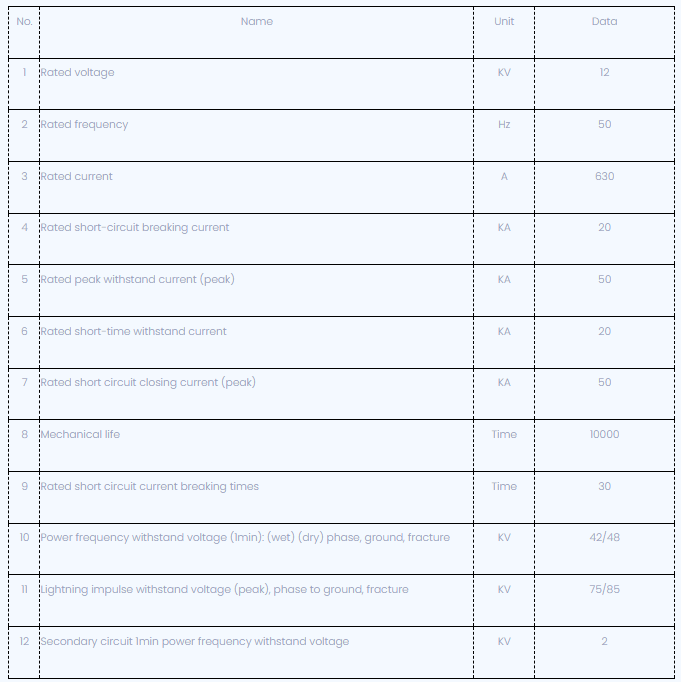

Parameter teknikal

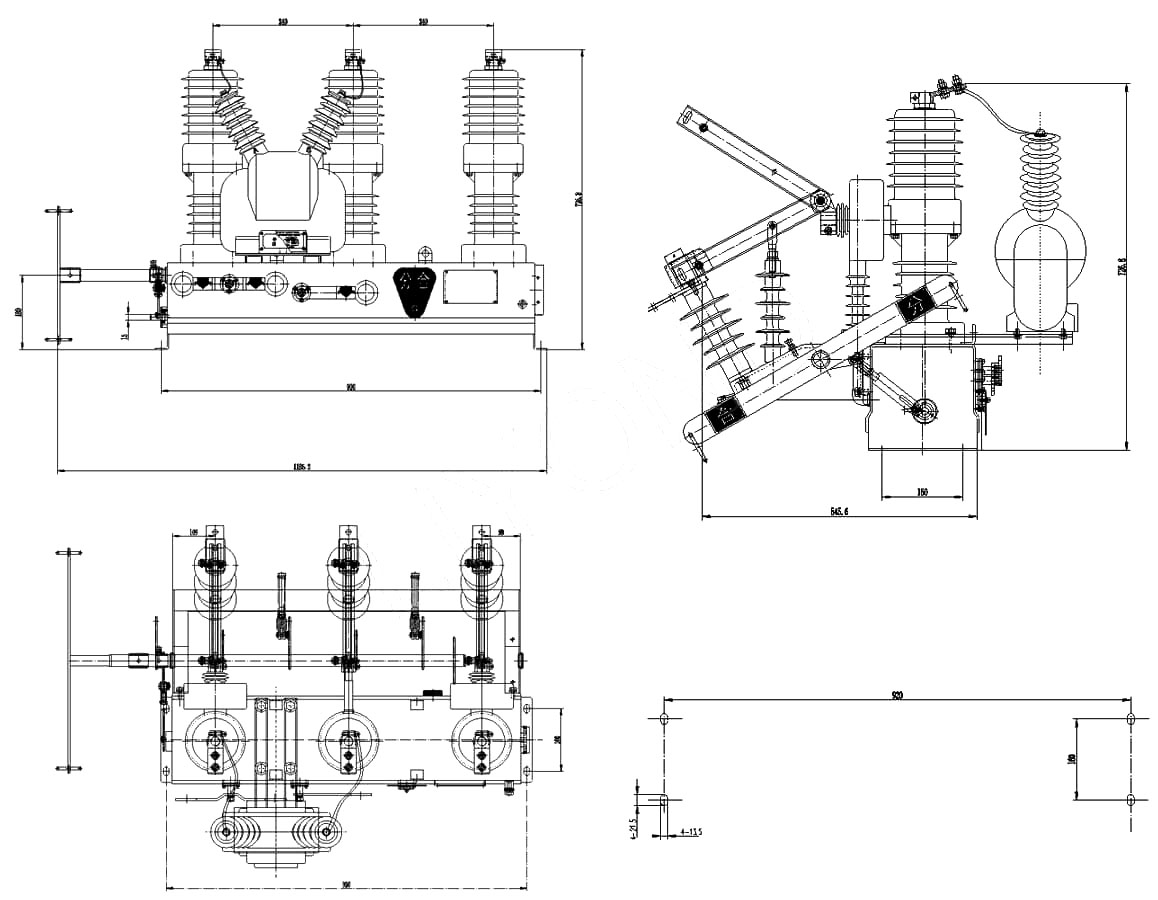

Lukisan dimensi:

Rujukan dimensi ZW32-12

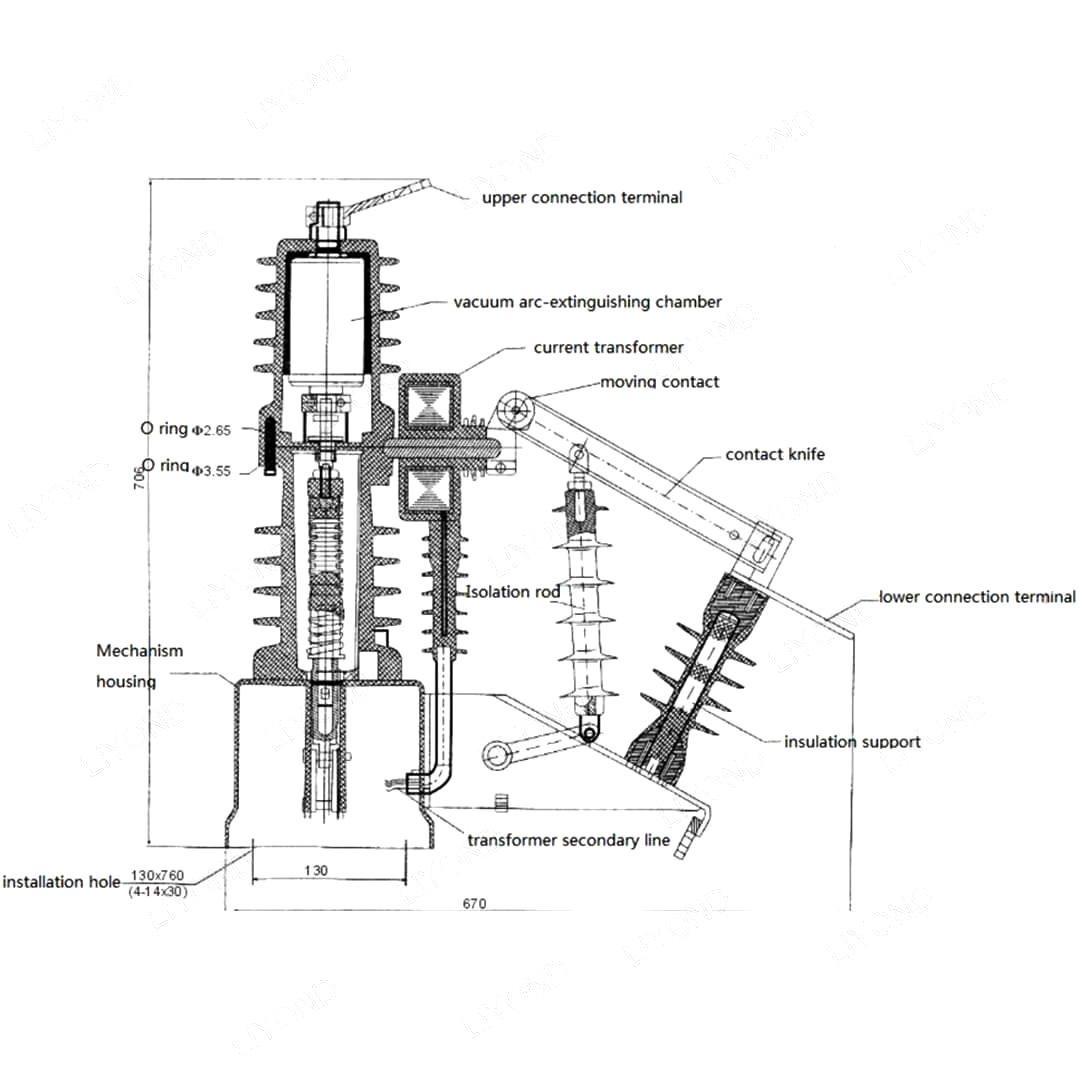

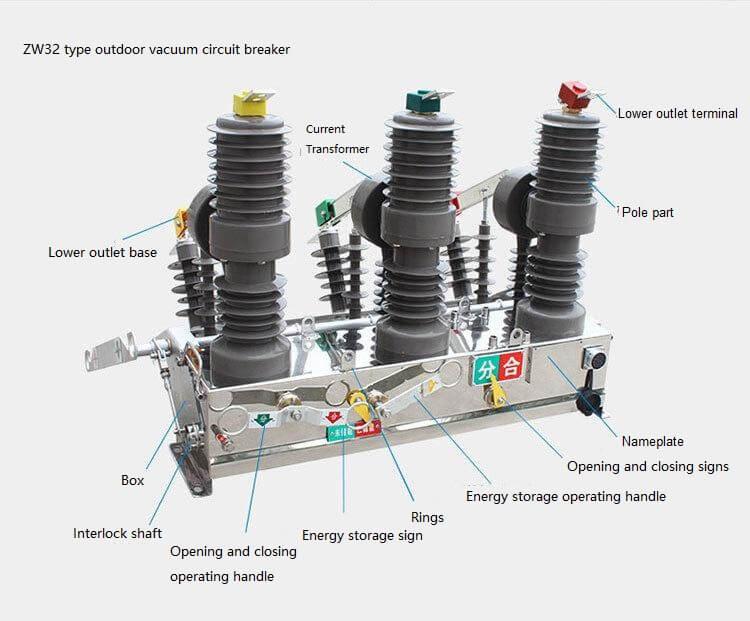

Rujukan struktur ZW32-12

Struktur Recloser Auto ZW32

Keadaan kerja

1. Suhu udara ambien: -40 ℃ ~+40 ℃;

2. Ketinggian: Tidak lebih daripada 2000m;

3. Udara sekitar boleh dicemari oleh habuk, asap, gas menghakis, stim atau semburan garam;

4. Kelajuan angin tidak melebihi 34m/s (bersamaan dengan 700Pa pada permukaan silinder);

5. Getaran atau gerakan tanah dari suis dan peralatan kawalan boleh diabaikan;

6. Tahap Pencemaran: ⅲ
