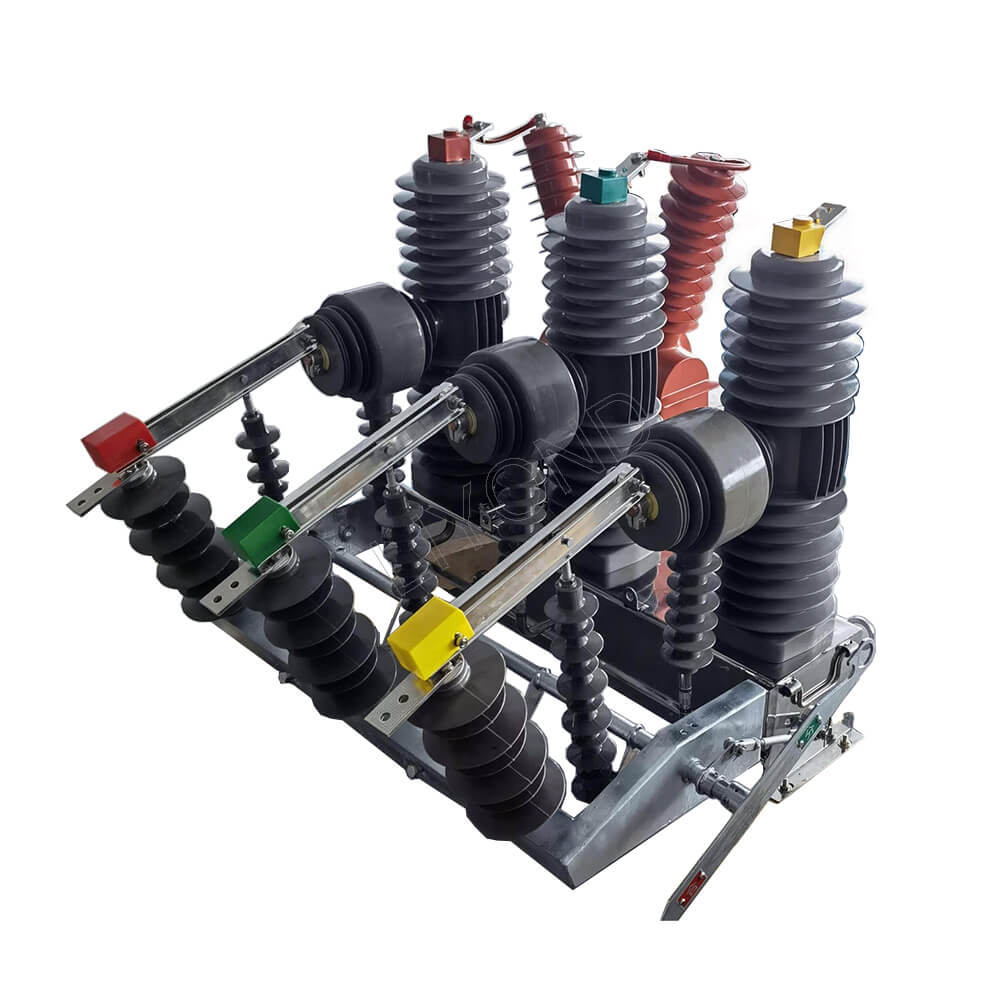

24kv luaran voltan tinggi tiga fasa tiang tiang dipasang litar vakum pemutus auto recloser

24kv luaran voltan tinggi tiga fasa tiang tiang dipasang litar vakum pemutus auto recloser

ZW32-24 Siri pemutus voltan voltan tinggi digunakan dalam AC 50Hz, sistem kuasa tiga fasa voltan yang diberi nilai untuk penutupan/pemecahan semasa, overcurrent dan arus litar pintas. Pemutus boleh melengkapkan dengan pengawal selia untuk memecah identiti ciri -ciri semasa dan mencapai pelbagai penggantian automatik atau pengasingan kesalahan. PT yang disediakan sendiri sebagai sumber kuasa, ia menjadi pemutus litar pintar yang dapat mengawal dengan output signa voltan dan arus. PT elektronik menyediakan bekalan kuasa dan dapat menyelesaikan perlindungan komposit tiga peringkat kelewatan kelewatan semasa yang melewati kelewatan semasa, dan litar pintas dan pecahan cepat.

Ia boleh dilengkapi dengan mekanisme operasi musim bunga, yang mempunyai fungsi asas seperti pemecahan dan penutupan semasa, arus litar semasa dan litar pintas. Ia adalah jenis asas siri ZW32-24. Pemutus litar dan suis mengasingkan boleh digabungkan untuk membentuk "pemutus litar gabungan" (selepas ini disebut sebagai "pemutus litar gabungan") dengan patah yang berbeza. Pada suis mengasingkan, pengguna boleh memilih untuk menggunakan sarung penebat getah silikon, yang mempunyai ciri-ciri hujan, salji, pasir dan anti-pencemaran dan kakisan, dan secara berkesan dapat mengelakkan pembekuan dan pengoksidaan suis mengasingkan.

Pemutus litar boleh dilepaskan dengan penangkap kilat, dan penangkap kilat boleh dipasang di mana -mana sisi garis masuk dan keluar mengikut keperluan pengguna;

Pemutus litar boleh dilengkapi dengan pengawal arus inrush, yang mempunyai fungsi aliran melarikan diri dan pemecahan yang lebih besar: pemutus litar boleh dilengkapi dengan 2 hingga 3 mengukur atau mengukur transformer.

Pengawal recloser boleh dikonfigurasikan sebagai pemutus litar pintar jenis recloser. Jenis asas dan pengawal selia sesuai untuk kesempatan bekalan kuasa yang mudah diakses. Jenis PT dan pengawal kebetulan sesuai untuk kesempatan tanpa bekalan kuasa. Pemutus Litar Pintar sesuai untuk bekalan kuasa jenis radiasi dan sistem bekalan kuasa rangkaian cincin untuk membantu sistem menghapuskan kesalahan sementara dan memulihkan bekalan kuasa secara automatik, dan juga mengasingkan, kesalahan untuk mencapai automasi rangkaian pengedaran

ZW32-24 Outdoor AC High-Voltage Vacuum Circuit Breaker (selepas ini dirujuk sebagai pemutus litar) adalah voltan dinilai 24kV, 50Hz tiga fasa AC peralatan pengedaran kuasa luar. Ia digunakan terutamanya untuk membuka dan menutup arus beban, arus litar semasa dan litar pintas dalam sistem kuasa. Semasa semasa dan arus litar pintas. Sesuai untuk pencawang dan perusahaan perindustrian dan perlombongan dalam sistem pengedaran untuk tujuan perlindungan dan kawalan, lebih banyak ia sesuai untuk grid luar bandar dan tempat operasi yang kerap.

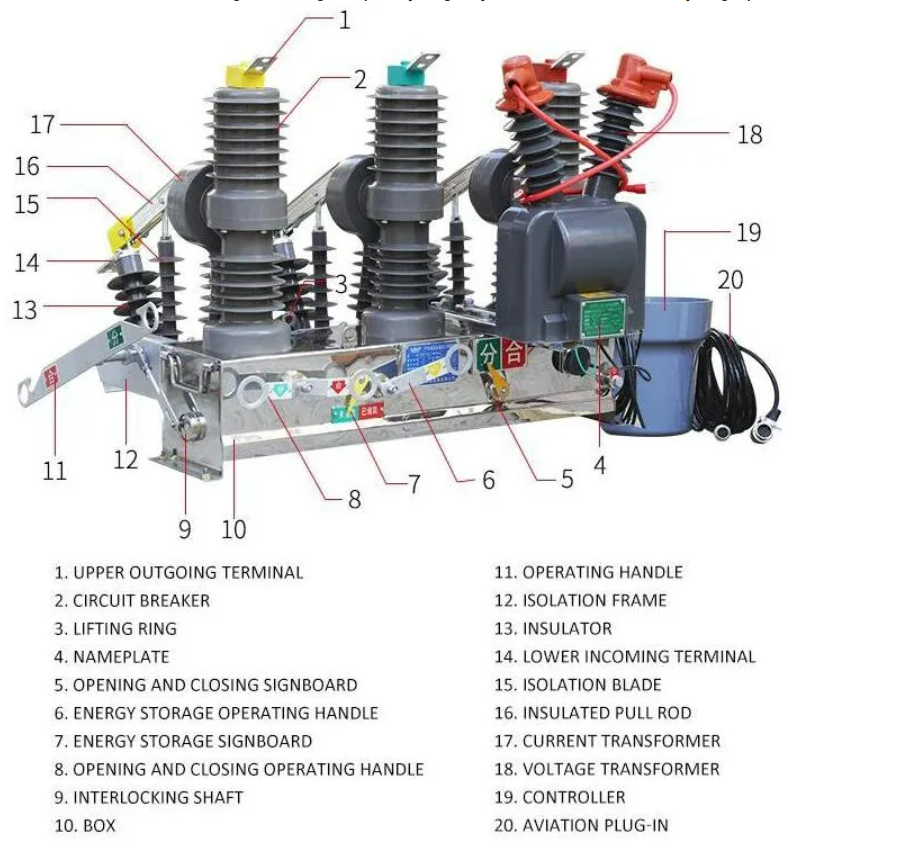

Ciri -ciri struktur produk

1. Cangkang diperbuat daripada keluli tahan karat berkualiti tinggi atau plat keluli biasa, yang disembur dengan varnis tahan UV selepas proses rawatan antirust dacromet. Produk ini mempunyai anti geseran yang sangat baik, kabus anti garam dan sifat anti alam sekitar yang lain.

2. Kutub bertebat tetap APG dikemas dengan getah silikon (sebagai penebat dan penampan), dengan jumlah kecil, prestasi anti pemeluwapan yang sangat baik, kehidupan kerja yang panjang dan prestasi yang boleh dipercayai.

3. Mekanisme operasi adalah mekanisme operasi musim bunga, yang boleh manual atau elektrik. Apabila perlu, peranti pengendalian kawalan jauh dan peranti untuk mengelakkan penutupan arus inrush boleh ditambah. Kuasa bekalan kuasa luaran yang diperlukan tidak lebih dari 70W, yang mudah dilengkapi dengan bekalan kuasa sandaran. Peranti penampan dengan reka bentuk yang unik mempunyai prestasi yang sangat baik, pemulihan kecil dan bunyi yang rendah.

4. Ruang pemadam arka mengamalkan teknologi percakapan keluli tahan karat khas tanpa elektroplating, dengan kualiti kimpalan yang tinggi, kestabilan dan kebolehpercayaan dan kadar kebocoran udara yang rendah. Formula metalization seramik khas dan proses metalization seramik maju digunakan dalam proses pembuatan untuk memastikan ketegangan udara produk, dan kekuatan tegangan adalah pengedap utama 130MPa.

5. Pengubah semasa diperbuat daripada bahan pengurusan magnetik yang berkualiti tinggi dan penebat komposit resin epoksi dan getah silikon. Ia mempunyai kelebihan kapasiti besar, kestabilan terma dinamik yang tinggi, tahap ketepatan yang tinggi, kebolehpercayaan penyelenggaraan dan kebolehpercayaan yang tinggi.

Ciri -ciri

1. Pemutus litar mengamalkan struktur tiang tiga fasa, yang mempunyai ciri-ciri pemecahan prestasi, kestabilan dan kebolehpercayaan, tidak ada bahaya pembakaran dan letupan, bebas penyelenggaraan, saiz kecil, ringan dan jangka hayat perkhidmatan yang panjang.

2. Pemutus litar mengamalkan struktur tertutup sepenuhnya dengan prestasi pengedap yang baik, yang membantu meningkatkan prestasi kelembapan dan anti-kondensasi, dan sangat sesuai untuk digunakan di kawasan sejuk atau lembap yang teruk.

3. Pilar tiga fasa dan transformer semasa dilindungi oleh pepejal resin epoksi luar yang diimport, yang mempunyai ciri-ciri rintangan suhu tinggi dan rendah, rintangan ultraviolet dan rintangan penuaan.

4. Mekanisme operasi mengamalkan mekanisme operasi pop timbul miniatur, yang mempunyai penggunaan tenaga yang rendah untuk pembukaan dan penutupan; Transmisi mekanisme mengamalkan mod penghantaran langsung, dengan bahagian pembukaan dan penutup yang lebih sedikit dan kebolehpercayaan yang tinggi. Mekanisme operasi berada dalam kotak mekanisme yang dimeteraikan, yang menyelesaikan masalah mekanisme kakisan dan meningkatkan kebolehpercayaan mekanisme.

5. Operasi pembukaan dan penutupan pemutus litar boleh dikendalikan secara manual atau elektrik atau jauh. Ia boleh dipadankan dengan pengawal untuk merealisasikan automasi pengagihan kuasa, dan juga boleh digabungkan dengan pengawal recloser untuk membentuk pengarang.

6. Pemutus litar boleh dilengkapi dengan dua fasa atau tiga fasa CT untuk perlindungan yang melampau secara automatik dan kawalan pintar untuk analisis maklumat. .

7. Pemutus litar boleh dilengkapi dengan suis mengasingkan dan hubungan tiga fasa. Terdapat fraktur yang jelas apabila suis mengasingkan berada di dalam keadaan luar, dan ia mempunyai interlock anti-percikan dengan badan pemutus litar. Ia boleh dihubungkan dengan penebat pasca penangkapan lonjakan untuk penyelenggaraan yang mudah dan selamat.

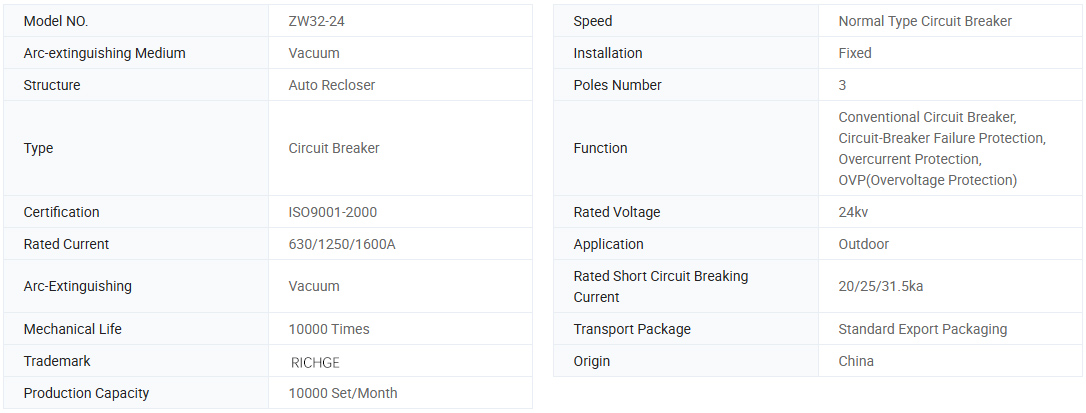

Maklumat asas.

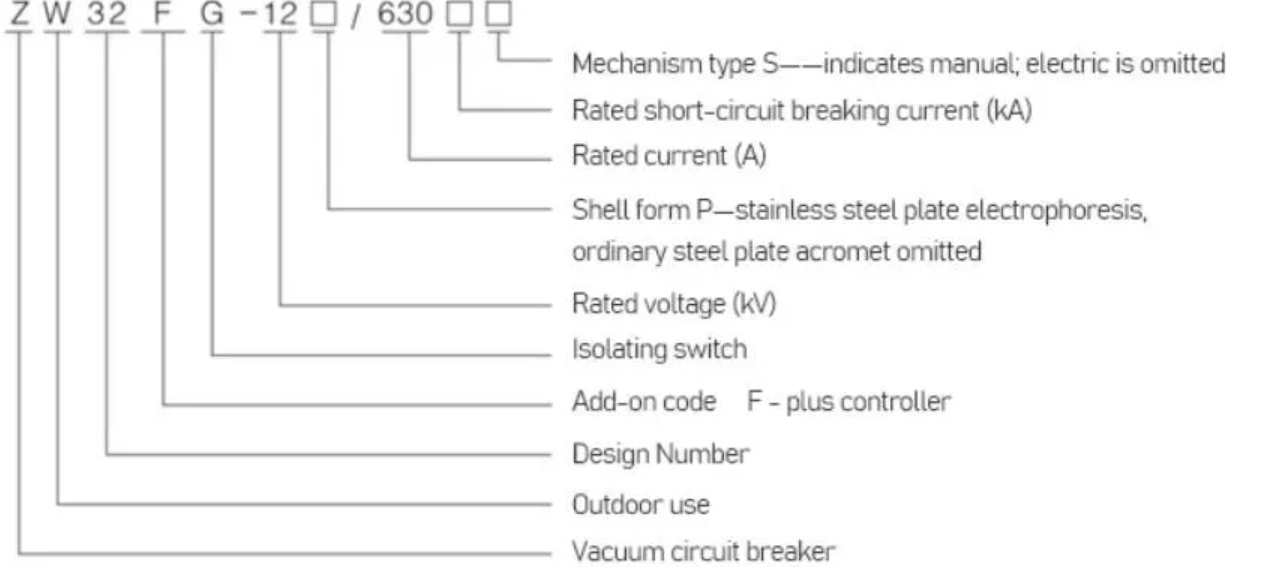

Penerangan Model

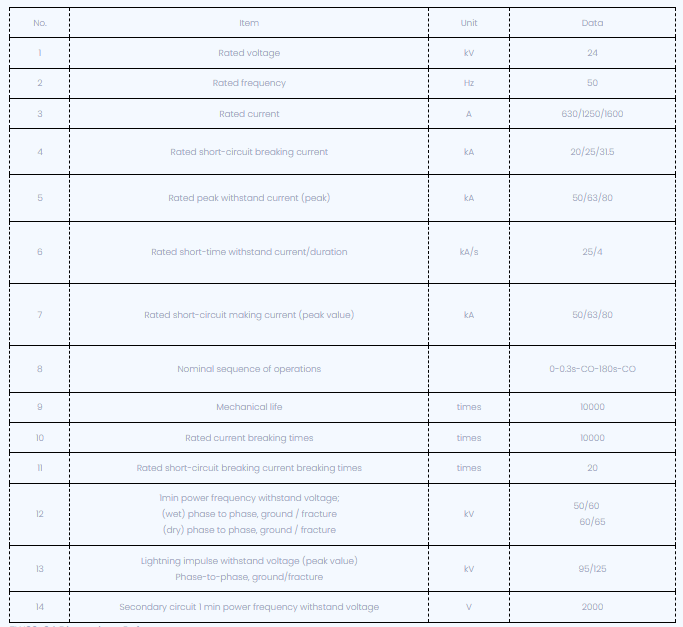

Parameter teknikal

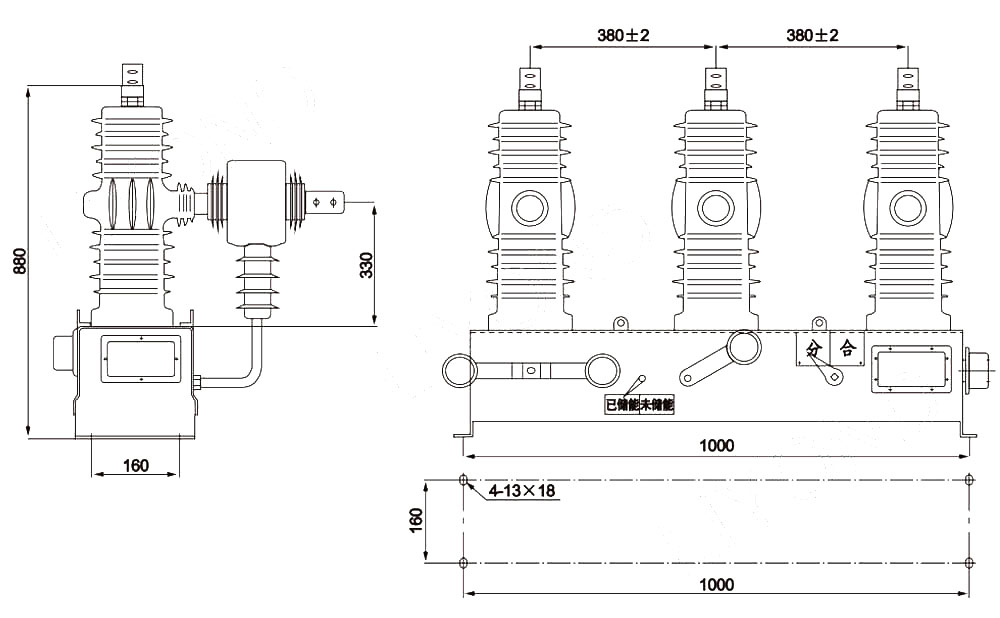

Lukisan dimensi garis besar

Rujukan dimensi ZW32-24

Apabila memesan, sila nyatakan jenis produk, nama, kuantiti, arus yang diberi nilai, nisbah pemecahan litar pintas, nisbah semasa pengubah semasa, mod operasi dan voltan operasi, dll.

Keadaan kerja

1. Ketinggian 1000m;

2. Suhu udara ambien adalah 45 ° C ~+65 ° C; Perbezaan suhu harian ialah 25 ° C;

3. Kelajuan angin tidak melebihi 35m/s;

4. Keamatan gempa tidak melebihi 8 darjah;

5. Tahap Pencemaran: Tahap IV;

6. Tempat pemasangan: Tiada bahaya letupan kering, kering, tempat kakisan kimia.
