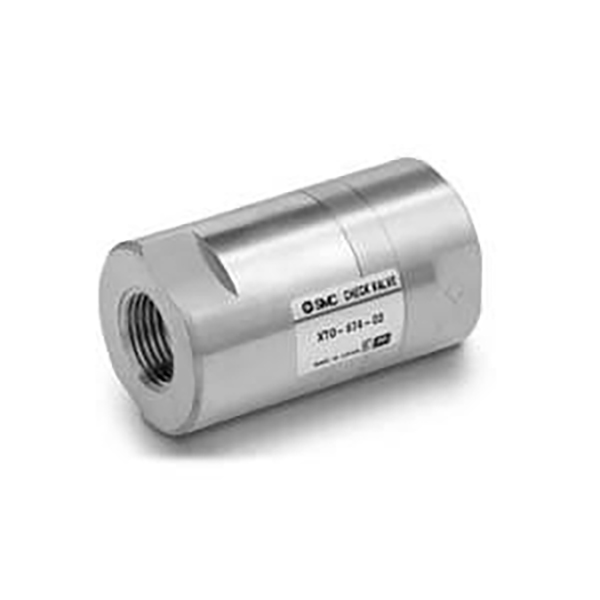

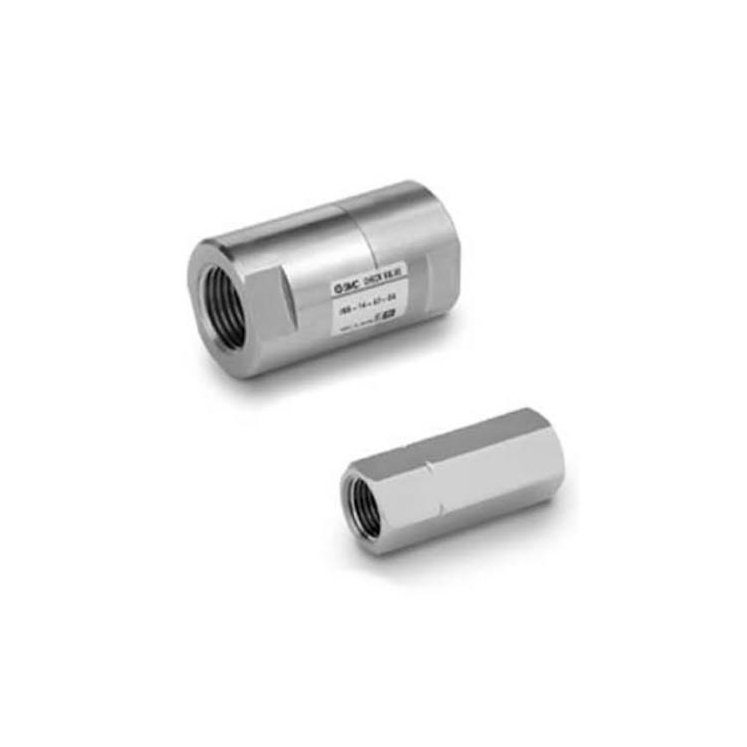

Injap Semak Tekanan Keretakan Rendah Siri XTO674 / INA14

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH XTO674 dan INA14 berkongsi platform produk yang sama, menampilkan tekanan keretakan ultra-rendah dan keserasian dwi-sederhana untuk udara dan air termampat. Injap sehala sebaris berulir ini digunakan secara meluas untuk menghalang aliran terbalik dalam litar vakum dan sistem pneumatik am, juga sesuai untuk saluran paip cecair & air tekanan rendah. XTO674 memfokuskan pada keadaan kerja suhu rendah, manakala INA14 meliputi senario industri yang standard dan tahan kakisan.

 Klasifikasi Kod Model & Peraturan Penamaan

     -- XTO674: Badan tembaga, versi tahan suhu rendah (suhu operasi minimum -30℃)

     -- INA14: Siri standard, loyang pilihan / badan keluli tahan karat SUS304, julat suhu biasa (minimum -5℃)

     -- Takrifan akhiran saiz port: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Spesifikasi Teknikal Universal yang Dikongsi

     -- Tekanan Retak: 0.01 MPa (0.1 bar), ambang ultra rendah sesuai untuk litar vakum & tekanan rendah

     -- Tekanan Bukti Maks: 1.0 MPa

     -- Media Berkenaan: Udara termampat, air, gas lengai neutral & cecair neutral

  1. Julat Suhu Operasi

     -- XTO674: -30℃ ~ +80℃ (tahan kriogenik)

     -- INA14: -5℃ ~ +80℃

  2. Bahan Meterai Pilihan

     -- NBR (Standard): Untuk udara & air bersih, suhu yang berkenaan -5 ~ 60℃

     -- FKM: Tahan minyak & tahan suhu tinggi, sehingga 80℃

     -- CR: Kalis cuaca & tahan lelasan, pilihan untuk siri XTO674

  3. Pilihan Bahan Badan Injap

     -- XTO674: Badan tembaga pepejal sahaja

     -- INA14: Keluli tahan karat Loyang / SUS304 (semua bahagian kunci yang dibasahi keluli tahan karat)

Jadual Perbandingan Parameter Model Biasa

Kelebihan Produk Teras & Skop Aplikasi

 1. Tekanan keretakan 0.01MPa ultra-rendah

     -- Bukaan yang stabil di bawah keadaan vakum -0.1MPa, dengan berkesan mengelakkan kehilangan vakum dan aliran balik cawan sedutan / penjana vakum.

  2. Pengedap boleh dipercayai dua arah

     -- Aliran ke hadapan yang lancar, kebocoran terbalik sifar; melindungi pam vakum, injap solenoid dan silinder daripada kerosakan yang disebabkan oleh lonjakan tekanan terbalik.

  3. Struktur berulir sebaris mini

     -- Dipasang secara terus sebaris dalam tiub tanpa pendakap pelekap tambahan, sesuai dengan sempurna pada ruang susun atur peralatan sempit yang padat.

 4. Dwi sederhana udara & air reka bentuk universal

     -- Serasi dengan kedua-dua litar pneumatik kering dan saluran paip air cecair tekanan rendah untuk mengurangkan jenis inventori alat ganti.

 5. Keserasian sistem vakum penuh

     -- Sesuai untuk peralatan ujian vakum dan gelung peredaran vakum tekanan negatif berdenyut.

Garis Panduan Pemasangan & Pemilihan Model

  1.  Tanda Arah Aliran: Anak panah "→" dicetak pada badan injap untuk menunjukkan arah aliran sederhana; pemasangan terbalik akan menyekat sepenuhnya laluan bendalir.

  2. Padanan Saiz Port: Pilih Rc1/8" ~ Rc1/2" mengikut diameter saluran paip; Rc1/4" (akhiran 02) ialah spesifikasi umum yang paling biasa.

  3.  Peraturan Pemilihan Media & Suhu

     -- Keadaan kerja suhu rendah / vakum → Pilih siri XTO674

     --  Udara suhu bilik biasa & air bersih → INA14 dengan pengedap NBR
     -- Media yang mengandungi minyak atau cecair suhu tinggi → INA14 dengan pengedap getah fluorin FKM

  3. Susun Letak Disyorkan Sistem Vakum

     -- Pasang injap sehala antara penjana vakum, penapis dan cawan sedutan untuk menyekat aliran balik udara dan mengekalkan tahap vakum yang stabil semasa operasi terputus-putus.

Kelebihan Kebolehtukaran SOLH

     XTO674 dan INA14 berkongsi dimensi keseluruhan yang sama, saiz port benang dan parameter prestasi teras. Kedua-dua siri ini boleh diganti secara langsung di tapak tanpa pengubahsuaian saluran paip, memberikan prestasi kos yang unggul berbanding model setara yang diimport.

Ringkasan Satu Ayat

     Injap sehala berulir sebaris SOLH XTO674 / INA14 dengan tekanan retak 0.01MPa ultra rendah menyokong dwi media udara & air, badan loyang/keluli tahan karat pilihan dan berbilang bahan pengedap, menyediakan perlindungan anti-aliran balik yang boleh dipercayai untuk saluran paip perindustrian vakum, kriogenik, pneumatik am dan cecair tekanan rendah.
