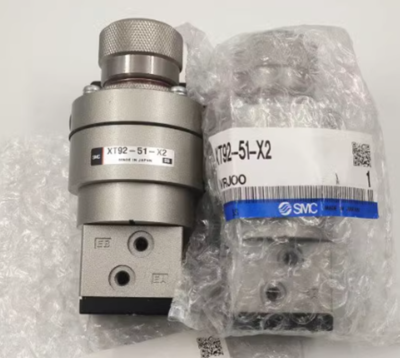

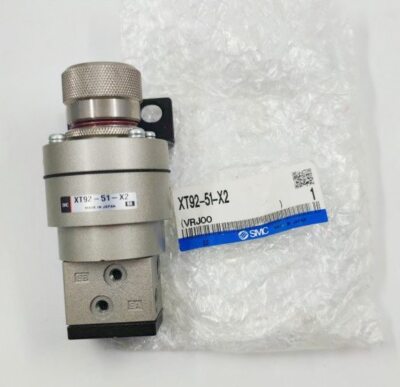

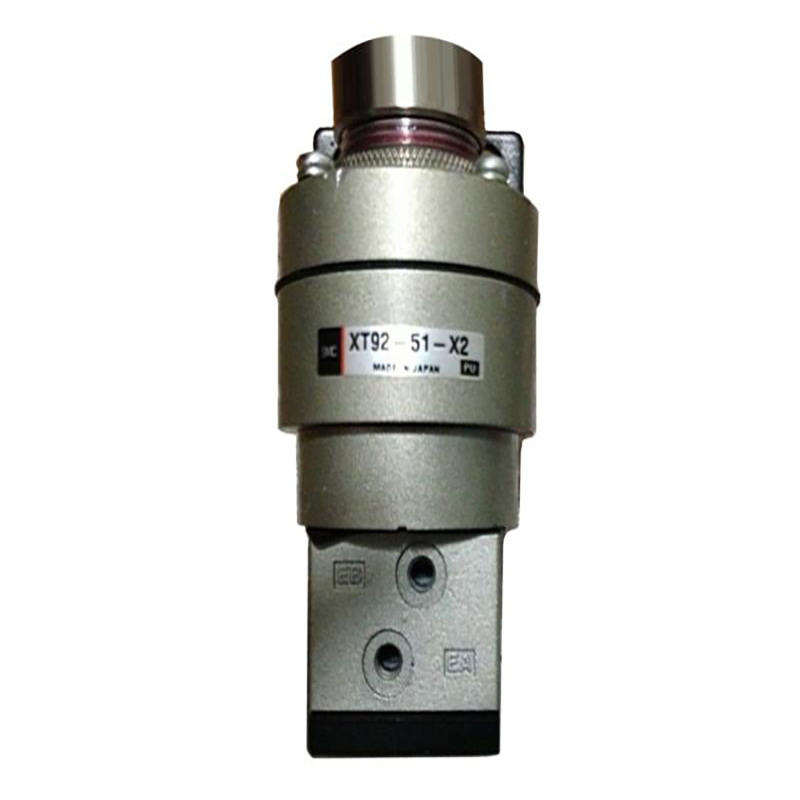

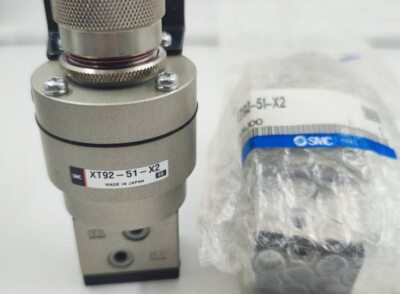

XT92-51-X2 Injap Pengesanan Tekanan Ketepatan

Jenama:SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     XT92-51-X2 ialah injap khas tersuai UTC di bawah jenama SOLH Richge. Ia berbeza secara asasnya daripada pengawal selia tekanan ketepatan biasa dan berfungsi sebagai injap pengesan dwi-tekanan khusus untuk perlindungan keselamatan tekanan rendah dan pensuisan isyarat pneumatik. Unit tersuai ini dibangunkan untuk pencetus ambang tekanan dan kawalan saling kunci dwi isyarat dalam litar keselamatan automatik.

1. Spesifikasi Teknikal Teras (Serasi Sepenuhnya SMC)

     --Model: XT92-51-X2 Versi Khas Tersuai

     --Jenis Struktur: Injap dwi-tekanan pengesanan tekanan langsung

     --Benang Port: Rc1/8, serasi dengan kelengkapan paip M5

     --Medium Berkenaan: Bersihkan udara termampat

     --Julat Tekanan Pensuisan Boleh Laras: 0.1 ~ 0.5 MPa

     --Tekanan Kerja Maksimum: 0.8 MPa

     --Tekanan Bukti: 1.2 MPa

     --Suhu Ambien Operasi: -5 ℃ ~ + 60 ℃

     --Berat Bersih: Anggaran. 300 g

     --Fungsi Teras: Pengesanan ambang tekanan, interlock keselamatan tekanan rendah, pensuisan isyarat litar udara dwi

2. Susun Atur Port Logik 3/2 Hala

     --P: Pelabuhan masuk bekalan udara utama

     --A / B: Dua port output pensuisan bebas

     --R: Port ekzos dengan penyenyap terbina dalam

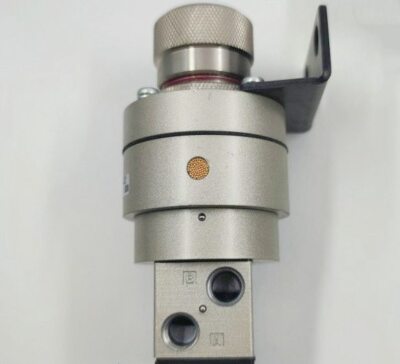

     --Tombol pelarasan atas: Tetapkan ambang pencetus tekanan tersuai (cth. 0.4 MPa)

     --Pilihan pemasangan: Pemasangan kurungan atau pemasangan panel

3. Prinsip Kerja

     Apabila tekanan sistem melebihi ambang pratetap: Udara mengalir dari port P ke port A, manakala port B bersambung ke ekzos R. Apabila tekanan sistem jatuh di bawah ambang pratetap: Udara mengalir dari port P ke port B, manakala port A bersambung ke ekzos R. Injap merealisasikan penukaran laluan udara automatik pada ambang tekanan tetap untuk melengkapkan interlock keselamatan dan kawalan isyarat logik pneumatik.

4. Perbandingan Prestasi: XT92-51-X2 VS ARP / IR Precision Regulators

5. Senario Aplikasi Biasa

     Saling kunci keselamatan tekanan rendah: Tukar peralatan secara automatik kepada mod siap sedia selamat apabila tekanan udara turun di bawah nilai pratetap Pensuisan automatik bekalan udara dwi: Bertukar kepada sumber udara siap sedia apabila tekanan saluran paip utama gagal Interlock kebenaran tekanan mesin: Mengehadkan permulaan peralatan sehingga tekanan udara mencapai ambang yang sah Unit logik pneumatik bersepadu: Menggantikan pemasangan gabungan suis tekanan injap keseluruhan udara dan susun atur ringkas injap berasingan.

Ringkasan Satu Ayat

     Injap pengesan tekanan SOLH XT92-51-X2 tersuai melaksanakan perlindungan tekanan rendah dan penukaran laluan udara ambang tetap; ia adalah komponen logik pneumatik khas untuk litar interlock keselamatan dan tidak boleh digunakan untuk peraturan tekanan ketepatan berterusan.
