VZM500 (VZM5) Siri 5/2-Hala Injap Mekanikal

VZM500 (VZM5) Siri 5/2-Hala Injap Mekanikal | Injap Kawalan Pneumatik Kedap Elastik Aliran Sederhana

Jenama: SOLH oleh Richge Technology | Injap Pneumatik Tergerak Mekanikal 5-Port Serasi SMC

1. Gambaran Keseluruhan Produk

     Siri SOLH VZM5 (VZM500) ialah ainjap kawalan mekanikal 5/2 hala bersaiz sederhana serasi sepenuhnya dengan standard SMC. Mengguna pakai struktur pengedap getah elastik kebolehpercayaan tinggi, ia menampilkan pengedap yang stabil, tindak balas pantas dan prestasi aliran sederhana yang sangat baik dengan nilai Cv sehingga 0.6. Dilengkapi dengan port Rc1/8 standard dan kepala penggerak pilihan yang lengkap, ia menyokong pencetus had mekanikal, kawalan joging manual dan interlock litar keselamatan. Dengan pelekap kaki yang fleksibel dan pemasangan bersepadu manifold, ketahanan frekuensi tinggi dan kebolehsuaian tekanan yang luas, ia berfungsi sebagai model arus perdana standard untuk penyegerakan dwi-silinder, pensuisan litar pneumatik dan kawalan had mekanikal dalam talian pengeluaran automatik.

2. Spesifikasi Teknikal Teras

3. Definisi Port & Mod Litar

  3.1 Mod 5/2 Hala Standard (Kawalan Dwi / Kawalan Mekanikal)

     1(P) = Port bekalan udara, 2(A) = Port keluaran positif, 3(B) = Port keluaran terbalik, 4(EXH) = Port ekzos, 5(EXH) = Port ekzos. Merealisasikan pensuisan dua arah dan ekzos pantas penggerak pneumatik.

  3.2 Mod 5/3 Hala Pilihan (Kedudukan Tengah)

     Jenis tertutup tengah pilihan dan jenis pelepasan tekanan tengah, dengan tepat menyesuaikan diri dengan kedudukan pneumatik, pengekalan tekanan dan keperluan kawalan strok yang tepat.

  3.3 Spesifikasi Pelabuhan Perintis

     Port perintis EXH menggunakan benang M5×0.8. Versi perintis luaran menyokong kawalan sumber udara bebas, sesuai untuk kawalan pneumatik terpusat dan senario padanan gelung aliran besar.

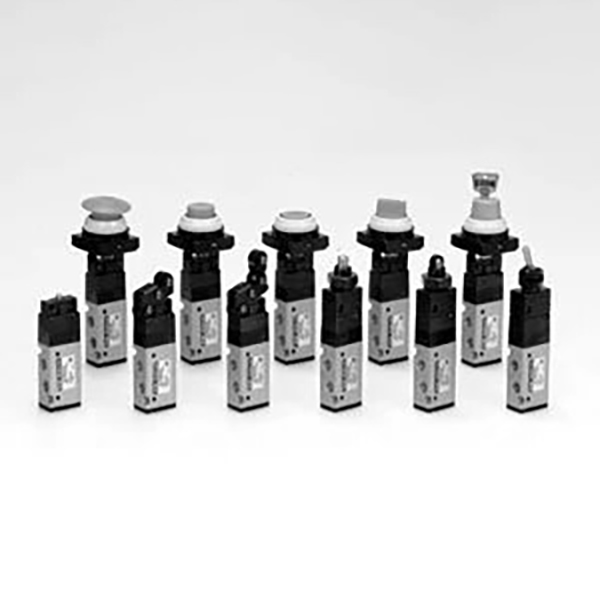

4. Pilihan Ketua Penggerak Siri Penuh

5. Peraturan Pengekodan Model & Model Biasa

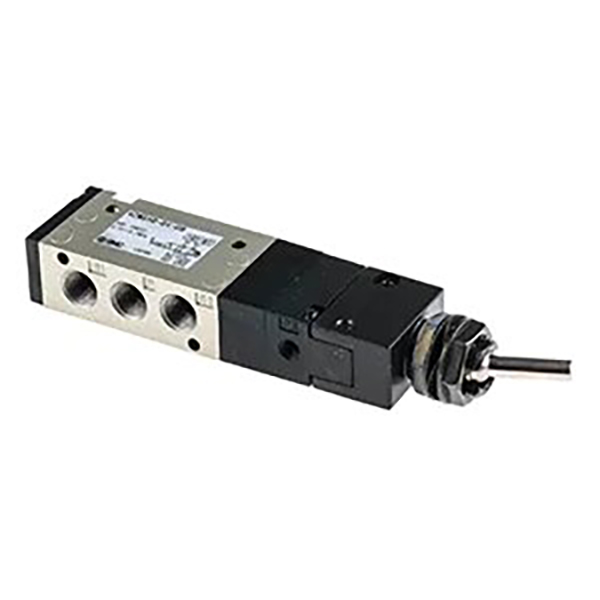

  5.1 Tafsiran Model (Contoh: VZM550-01-08)

     • VZM550: Kedap elastik standard 5/2 hala injap mekanikal asas

     • Kod Pelabuhan: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Kod Penggerak: 08=tuil togol; 01=tuil penggelek; 30=butang tekan; 37=tolak-tarik

     • Akhiran Pilihan: -L=dengan pendakap kaki; -3=jenis 5/3 arah; P=jenis perintis luaran

  5.2 Model Standard Terlaris

     • VZM550-01-01: 5/2 hala, tuas penggelek asas, port Rc1/8, diutamakan untuk senario had mekanikal am

     • VZM550-01-30: 5/2 hala, jenis butang tekan, port Rc1/8, sesuai untuk peralatan manual joging dan debugging

     • VZM550-01-37: 5/2 hala, jenis tolak-tarik, port Rc1/8, untuk penguncian manual dan kawalan anti-salah operasi

     • VZM550-01-02: 5/2 hala, tuil penggelek satu arah, port Rc1/8, kawalan had anti-lantunan profesional

6. Kelebihan Produk Teras

  6.1 Standard Aliran Sederhana Besar

     Dilengkapi dengan port Rc1/8 universal dan pekali aliran Cv=0.6, padanan litar pneumatik aliran sederhana dengan sempurna, merealisasikan tindakan segerak yang stabil bagi dwi silinder dan pautan berbilang penggerak yang boleh dipercayai.

  6.2 Pengedap Elastik Kestabilan Tinggi

     Mengguna pakai struktur pengedap elastik teras injap getah bersepadu, menampilkan kebocoran sifar, pegangan tekanan yang stabil dan kelajuan tindak balas yang pantas. Ia memberikan hayat perkhidmatan yang panjang dan kos penyelenggaraan yang sangat rendah di bawah keadaan kerja industri konvensional.

  6.3 Mod Pencetus Liputan Penuh

     Pilihan penggerak lengkap termasuk penggelek, pelocok, tuil togol, butang dan jenis tolak tarik meliputi sepenuhnya had mekanikal, pencetus automatik, penyahpepijatan manual dan senario aplikasi saling kunci keselamatan.

 6.4 Pemasangan Fleksibel Terpelbagai

     Menyokong pemasangan pendakap kaki bebas dan pemasangan kluster bersepadu manifold. Port EXH sewenang-wenangnya boleh disalurkan untuk ekzos, disesuaikan dengan susun atur panel padat dan ruang pemasangan terhad.

  6.5 Ketahanan Industri Frekuensi Tinggi

     Menyokong operasi kitaran frekuensi tinggi sehingga 300c.p.m, dengan hentaman dan rintangan getaran yang sangat baik. Ia stabil menyesuaikan diri dengan operasi berterusan jangka panjang peralatan industri berat.

  6.6 Reka Bentuk Boleh Diperluas Juruterbang Luaran

     Mod kawalan perintis luaran pilihan merealisasikan kawalan sumber udara jauh dan berpusat, memenuhi permintaan padanan litar utama aliran besar dan sistem pneumatik bersepadu automatik.

7. Senario Aplikasi Biasa

     • Kawalan Segerak Dwi Silinder: Pastikan tindakan kerjasama segerak silinder berkembar dalam peralatan automatik untuk meningkatkan konsistensi larian.

     • Pensuisan Litar Pneumatik: Pensuisan pengapit/buka pengapit jig dan lekapan, pensuisan stesen dan kawalan arah gelung pneumatik.

     • Mencetuskan Had Mekanikal: Pukulan pencetus isyarat di tempat dan perlindungan saling kunci mekanikal melalui penggerak tuil penggelek.

     • Kawalan Operasi Manual: Penyahpepijatan peralatan, mula/henti jog manual dan kawalan manual panel melalui butang dan jenis tolak-tarik.

     • Litar Perlindungan Keselamatan: Tetapan semula henti kecemasan dan perlindungan interlock pintu keselamatan dengan penggerak kepala yang boleh dikunci dan cendawan.

     • Automasi Am Industri: Kawalan kedudukan frekuensi tinggi dan pautan berbilang penggerak untuk peralatan pembungkusan, percetakan dan pembuatan elektronik.

8. Perbandingan Pemilihan Model Siri VM

Ringkasan Satu Ayat

     Injap mekanikal 5/2 hala siri SOLH VZM500 (VZM5) berintegrasiPort standard Rc1/8, aliran sederhana besar Cv0.6, penggerak pelbagai fungsi siri penuh dan mod pemasangan yang fleksibel, sebagai komponen teras arus perdana standard untuk kawalan segerak dwi-silinder automatik dan sistem pensuisan litar pneumatik.
