Injap Mekanikal Poppet 3-Port Sederhana VM4 (VM400).

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Siri VM4 (VM400) ialah injap mekanikal poppet 3 port bersaiz sederhana yang boleh ditukar ganti sepenuhnya dengan model asal SMC, diletakkan di antara VM1 mini dan siri VM2 standard aliran tinggi. Ia menyokong julat operasi penuh daripada vakum (-100kPa) sehingga tekanan positif 1.0MPa dengan port Rc1/8 universal, susun atur paip dua sisi/bawah, pembinaan logam teguh, hayat perkhidmatan ultra panjang dan kepala penggerak yang boleh ditukar ganti lengkap. Diguna pakai secara meluas untuk pengesanan had strok, operasi joging manual dan litar kunci keselamatan pada peralatan automasi am.

Spesifikasi Teknikal Teras

  1. Parameter Umum Asas

     --  Kod Siri: VM400 (nama ringkas VM4)

     --  Jenis Litar: 3/2 hala; Biasanya Tertutup (standard NC), Biasanya Terbuka (TIADA pilihan

     --  Struktur: Jenis popet bertindak langsung, pengedap ketat, kalis habuk, hayat perkhidmatan yang dilanjutkan

     --  Bendalir Berkenaan: Udara termampat, gas lengai

     --  Julat Tekanan Operasi: -100kPa ~ 1.0MPa (serasi vakum, kelebihan berbanding VM2)

     --  Suhu Ambien & Sederhana: -5 ~ +60℃ (tiada aising dalaman dibenarkan)

     --  Benang Pelabuhan: Rc1/8 (01); pilihan NPT1/8 (N01), G1/8 (F01)

     --  Prestasi Aliran: Luas keratan berkesan 7mm², Cv = 0.38

     --  Berat Bersih: Model asas standard 110g

     --  Reka Letak Paip: Port sisi (01), port bawah (00)

     --  Pelinciran: Tanpa pelinciran; Pelinciran minyak turbin ISO VG32 pilihan

     -- Kekerapan Penukaran Maks: 60 kitaran/min untuk butang tekan / penggerak penggelek; 6 kitaran/min untuk kepala tombol / pemilih

     --  Rintangan Kejutan & Getaran: Rintangan hentaman 1000m/s², rintangan getaran 70m/s² (gred industri berat)

  2. Dimensi Keseluruhan Luar (mm)

     --  Versi port sisi: 18 × 30 × 57

     --  Versi port bawah: 18 × 30 × 62

  3. Definisi & Logik Litar 3-Port

     -- Pelabuhan 1(P): Salur masuk bekalan udara utama

     --  Port 2(A): Kawalan port output isyarat

     --  Port 3(R): Port ekzos

     --  Logik NC Biasanya Tertutup: Tidak Digerakkan → P terputus dari A, A disambungkan ke ekzos R; Selepas penggerak → P menyambung ke A, A memutuskan sambungan ekzos R

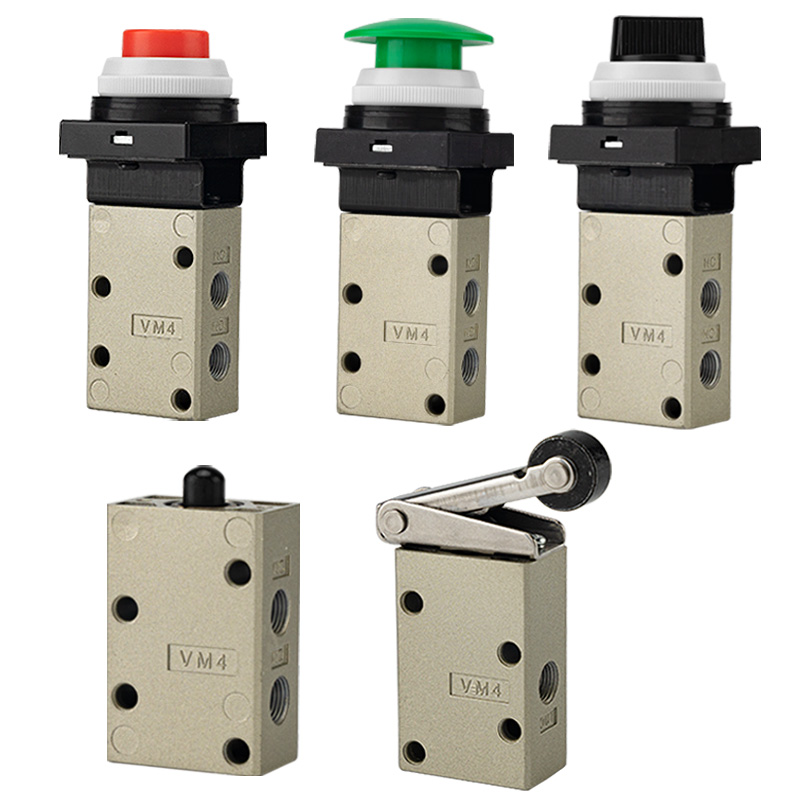

Rangkaian Penuh Kepala Penggerak Boleh Tukar

  1. Jenis Tuas Penggelek (Paling Popular untuk Pengesan Had Strok)

     -- VM431: Tuil penggelek plastik POM standard

     -- VM431S: Tuas penggelek keluli yang dikeraskan untuk operasi berterusan tahan lelasan yang berat

     -- VM432: Tuas penggelek anti-lantunan sehala untuk menghapuskan salah operasi pencetus terbalik

 2. Jenis Plunger Lurus

     -- VM430: Model asas pelocok lurus standard, menyokong lampiran penggerak khas yang disesuaikan

  3. Butang Tekan & Kepala Berhenti Kecemasan Cendawan (Jog Manual & Saling Kunci Keselamatan)

     -- VM432: Butang tekan standard rata

     -- VM432Y: Kepala cendawan kuning keterlihatan tinggi untuk hentian kecemasan

     -- VM432R: Butang berhenti kecemasan cendawan merah

     -- VM432G: Butang tekan penunjuk hijau

  4. Tombol / Pemilih / Penggerak Keselamatan Boleh Berkunci

     -- VM434: Tombol pemilih putar 2 kedudukan / 3 kedudukan

     -- VM435: Butang tekan boleh dikunci untuk mengelakkan pencetus palsu secara tidak sengaja

     -- VM436: Togol penggerak tuil engsel

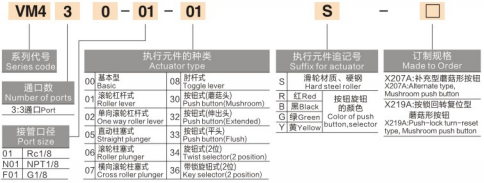

Penjelasan Kod Model

 1. (Contoh: VM431-01-01S)

     -- VM431: Litar 3-port + penggerak tuil penggelek

     -- 01: Kod benang port (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Susun atur paip port sisi (00 = susun atur port bawah)

     -- S: Penggelek keluli yang dikeraskan (tiada akhiran = penggelek plastik POM standard)

     -- Tanda akhiran warna: Y=cendawan kuning, R=cendawan merah, G=butang tekan hijau

  2. Model Standard Popular

     -- VM431-01-01A: Tuas penggelek POM 3-port, port sisi Rc1/8 (model tujuan am universal)

     -- VM431S-01-01A: Penggelek keluli keras 3-port, keadaan kerja tahan lelasan tugas berat

     --  VM430-01-00A: Pelocok lurus 3-port, port bawah untuk pemasangan penggerak tersuai

     -- VM432Y-01-01A: Injap henti kecemasan kepala cendawan kuning 3 port

Kelebihan Produk Teras

     -- Dwi vakum ultra lebar & julat tekanan positif: Operasi stabil dari -100kPa vakum sehingga 1.0MPa, serasi dengan kedua-dua penjerapan vakum dan litar tekanan positif standard (VM2 tidak boleh menyokong vakum)

     -- Pembinaan pengedap poppet yang boleh dipercayai: Keketatan udara yang sangat baik, rintangan pencemaran habuk, tindak balas pantas dan hayat perkhidmatan kitaran ultra-panjang

     -- Benang standard Rc1/8 Universal: Saiz port yang diterima pakai secara meluas untuk peralatan automasi am dengan kebolehtukaran yang hebat

     -- Susun atur paip dua sisi / bawah: Susun atur pemasangan fleksibel untuk susunan panel padat dan peralatan ruang terhad

     -- Portfolio penggerak siri penuh lengkap: Tuas penggelek, pelocok, butang tekan rata, kepala cendawan berwarna, tombol putar dan kepala boleh dikunci menutup sepenuhnya had strok, joging manual, hentian kecemasan dan permintaan kawalan pemilih

     -- Binaan teguh perindustrian tugas berat: Badan injap logam pepejal, penggelek keluli dikeraskan pilihan dan rintangan hentakan/getaran yang tinggi untuk saluran pengeluaran berterusan yang keras

     -- Reka bentuk tanpa penyelenggaraan tanpa pelinciran: Kos pengendalian yang rendah dan persekitaran litar udara bebas minyak yang bersih

Senario Aplikasi Industri Biasa

     -- Pengesanan had lejang peralatan: Silinder & meja gelongsor maklum balas kedudukan penuh dengan penggerak tuil penggelek

     -- Litar kawalan penjerapan & pelepasan vakum (operasi stabil pada tekanan negatif -100kPa)

     -- Ujian jog manual & pentauliahan peralatan melalui penggerak butang tekan panel

     -- Kunci kecemasan keselamatan mesin: Kepala cendawan kuning / merah untuk penutupan litar udara pantas

     -- Pensuisan pneumatik jig & lekapan untuk gelung pengapit / buka pengapit

     -- Mesin pembungkusan, percetakan dan tekstil kawalan pencetus mekanikal frekuensi tinggi

     -- Maklum balas isyarat kedudukan stesen kerja kecil automatik dan litar kunci keselamatan mekanikal

Jadual Perbandingan Pemilihan: Siri VM1 / VM2 / VM4

Ringkasan Satu Ayat

     Injap mekanikal poppet 3-port sederhana SOLH VM4 dilengkapi dengan port Rc1/8 universal, kapasiti aliran Cv=0.38, keserasian tekanan vakum penuh ~1.0MPa, pengedap poppet yang boleh dipercayai, penggerak boleh tukar lengkap dan susun atur paip dwi sisi/bawah, berfungsi sebagai injap kawalan mekanikal sederhana pilihan untuk semua keadaan kerja yang memerlukan prestasi tahan vakum dan lelasan jangka panjang,
