VHK Siri 2/2 & 3/2 Way Knob Manual Injap | Injap Putar Jari Serasi dengan Siri SMC VHK

Jenama: SOLH oleh Richge Technology | Penggantian Penuh Boleh Ditukar untuk Siri Asal SMC VHK

1. Gambaran Keseluruhan Produk

     Siri SOLH VHK ialah injap pemotong manual jenis tombol mini yang dibahagikan kepadaVHK2 2/2 hala danVHK3 3/2 cara jenis. Ia menggunakan reka bentuk tombol putar 90° untuk merealisasikan kawalan hidup-mati litar pneumatik. Model 3/2 hala mempunyai struktur ekzos tersembunyi terbina dalam yang secara automatik melepaskan tekanan sisa dari port A apabila ditutup, tanpa port ekzos R luaran diperlukan. Direka untuk pemasangan saluran paip terus sebaris tanpa pemasangan asas tambahan, ia berfungsi sebagai suis manual yang ideal untuk tiub cawangan pneumatik, injap pelega tekanan keselamatan di hadapan injap solenoid, dan kawalan hidup-mati litar vakum. Siri penuh serasi sepenuhnya dari segi dimensi dan fungsi dengan siri SMC VHK asal untuk penggantian langsung yang boleh ditukar ganti.

  1.1 Logik Pengenalpastian Teras & Operasi

     • Tanda Warna Tombol: Tombol kelabu untuk jenis 2 hala VHK2; Tombol biru untuk jenis 3 hala VHK3, mencapai pengenalan pantas visual

     • Tukar Logik: Putaran 90° lawan jam untuk pembukaan injap; Putaran 90° mengikut arah jam untuk penutupan injap, dengan penunjuk status penunjuk tombol yang jelas

     • Struktur Pengedap: Reka bentuk pengedap injap poppet memberikan prestasi kedap udara yang sangat baik dengan kebocoran mikro ultra-rendah. Tork operasi ultra-ringan (0.04~0.14N·m) membolehkan putaran dan penukaran jari mudah

2. Peraturan Pengekodan Model & Spesifikasi Antara Muka

     Logik Pengekodan: VHK[2/3][A]-[Spesifikasi Port Hadapan]-[Spesifikasi Port Belakang]

  2.1 Definisi Model

     • VHK2: Jenis potongan tunggal 2/2 hala

     • VHK3: Potongan 3/2 hala + jenis pelepasan tekanan sisa

     • A Sufiks: Struktur tombol anti-drop baharu (versi yang dipertingkatkan); Tiada A untuk versi lama standard

     • R Akhiran: Badan injap kalis api kalis api

  2.2 Definisi Kod Jenis Pelabuhan

     • Kod F: Port muat tekan untuk sambungan hos nilon PU

     • Kod S: Port benang luaran untuk sambungan saluran paip berulir

  2.3 Contoh Aplikasi Model:

     • VHK3A-08F-02S: Injap tombol anti jatuh 3/2 hala yang dinaik taraf, P port φ8 push-fit, A port G1/4 benang luaran

     • VHK2-06F-06F: Injap standard 2/2 hala, dwi-port φ6 jenis tolak muat lurus

  2.4 Senarai Spesifikasi Antara Muka Lengkap Siri Penuh

3. Parameter Teknikal Teras

4. Perbezaan Fungsi Teras (Panduan Pemilihan Utama)

 4.1 VHK2 2/2 Hala (Tombol Kelabu)

     • Negeri Terbuka: P⇋A dijalankan sepenuhnya untuk bekalan udara yang stabil

     • Negeri Tertutup: Port P dan A terputus sepenuhnya tanpa fungsi ekzos

     • Aplikasi Teras: Kawalan on-off saluran paip tulen, digunakan secara meluas untuk pemegangan litar vakum dan suis sumber udara utama

  4.2 VHK3 3/2 Hala (Tombol Biru)

     • Negeri Terbuka: P→Satu pengaliran masuk udara untuk operasi peralatan biasa

     • Negeri Tertutup: Port P ditutup, Port secara automatik mengeluarkan tekanan sisa melalui saluran tersembunyi terbina dalam

     • Kelebihan Teras: Pengosongan gas sisa satu kunci selepas penutupan, menghapuskan bahaya tekanan sisa dan memastikan pembongkaran injap selamat dan penyelenggaraan peralatan

5. Kelebihan Teras Struktur

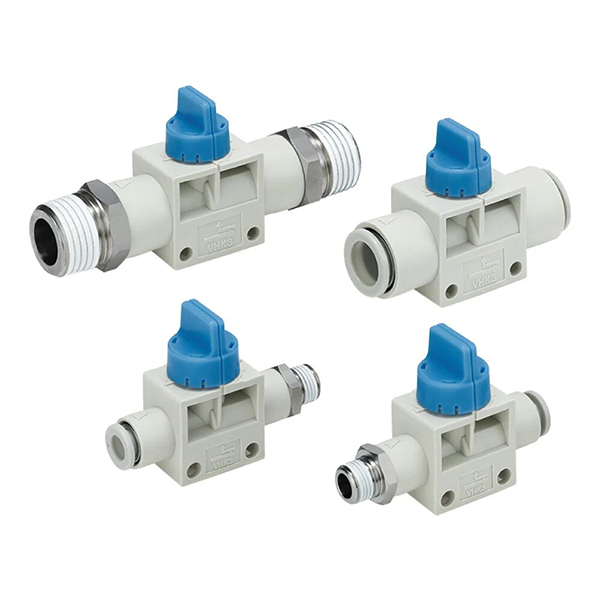

     • Empat Gabungan Saluran Paip Universal: Menyokong mod sambungan F-F dwi tolak, S-S dwi benang luaran, F-S P-tolak/A-benang, S-F P-benang/A-tolak mod sambungan, boleh disesuaikan sepenuhnya kepada pelbagai susun atur saluran paip di tapak

     • Kurungan Tetap Pilihan: Dilengkapi dengan pendakap pelekap snap-on untuk panel pilihan dan pemasangan tetap kabinet, kaedah pemasangan yang fleksibel

     • Struktur Anti-Drop VHK-A Dinaik Taraf: Reka bentuk anti kelonggaran tombol yang dioptimumkan, berkesan menghalang tombol jatuh semasa operasi berulang frekuensi tinggi, meningkatkan kestabilan perkhidmatan

     • Saiz Mini Padat: Reka bentuk badan ultra-kecil, sangat sesuai untuk palung wayar, celah peralatan sempit dan litar pneumatik mikro padat

     • Prestasi Pengedap Cemerlang: Struktur pengedap poppet ketepatan mencapai kebocoran mikro ultra-rendah, memastikan operasi kedap udara yang stabil jangka panjang

6. Perbezaan Pemilihan: Injap Tombol VHK lwn Injap Slaid Tangan HSV

7. Senario Aplikasi Biasa

     • Pelega Tekanan Keselamatan Depan Injap Solenoid: Sumber udara → VHK3 → injap solenoid. Injap 3 hala secara automatik mengosongkan tekanan sisa di belakang injap apabila ditutup, menyedari pembongkaran selamat dan penyelenggaraan komponen pneumatik tanpa risiko tekanan.

     • Kawalan Hidup-Mati Litar Vakum: Injap 2 hala VHK2 dipasang pada saluran paip vakum cawan sedutan, memotong tekanan vakum secara stabil selepas ditutup untuk mengekalkan kesan pegangan vakum dan mengelakkan kegagalan kebocoran udara.

     • Suis Cawangan Silinder Mikro Perkakas: Digunakan pada kawalan permulaan henti manual tempatan bagi sumber udara silinder mikro, mudah untuk penyahpepijatan peralatan tunggal, penyelenggaraan dan pensuisan litar bebas.

Ringkasan Satu Ayat

     Siri SOLH VHK ialah injap manual jari putar mini 90° yang serasi sepenuhnya dengan siri VHK asal SMC. Dengan dua fungsi pelepasan tekanan baki 2 hala dan 3 hala, gabungan antara muka muat benang/tekan yang pelbagai dan operasi ultra-ringan, ia merupakan injap suis manual mini yang optimum untuk litar cawangan pneumatik, kawalan perintis dan perlindungan keselamatan sistem vakum.
