Jenama:SOLH oleh Richge Technology

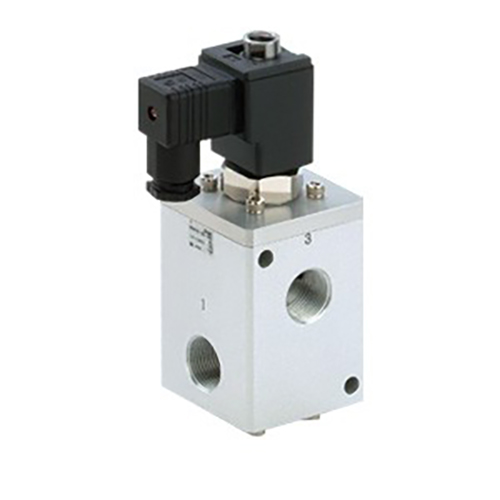

Dibangunkan dan dihasilkan oleh SOLH di bawah Teknologi Richge, siri VCH400 (biasanya dirujuk sebagai VCH410) ialah injap solenoid poppet 3-port yang dikendalikan oleh juruterbang tekanan tinggi. Kejuruteraan khas untuk saluran paip udara termampat sederhana & tinggi dan saluran paip gas lengai, ia menampilkan tekanan kerja berkadar maksimum sehingga 5.0 MPa, kapasiti aliran cemerlang dan prestasi pensuisan tekanan tinggi yang stabil, berfungsi sebagai komponen kawalan teras untuk peralatan industri pengecasan tekanan tinggi, pengudaraan dan pensuisan tekanan.
|
Iaem |
Butiran Spesifikasi |
| Struktur Injap |
3-port, jenis popet kendalian juruterbang, pengedap elastomer poliuretana |
| Medium Berkenaan |
Udara termampat, gas lengai (Tidak serasi dengan gas menghakis) |
| Julat Tekanan Operasi |
0.5–5.0 MPa; Tekanan kalis maksimum: 5.0 MPa |
| Prestasi Aliran |
Port G1/2: Luas keratan berkesan 100–110 mm², Cv 5.3–5.8G3/4 & port G1: Luas keratan berkesan 110–120 mm², Cv 5.8–6.3 |
| Piawaian Benang Pelabuhan |
G1/2, G3/4, G1 (benang G selari standard ISO 1179-1) |
| Prestasi Respons |
Sisihan tindak balas ≤ ±2 ms; Pensuisan gegelung DC dalam beberapa ms; Kelewatan pemotongan gegelung AC 20–30 ms |
| Suhu Operasi Persekitaran |
5 ~ 80 ℃ |
| Gred Perlindungan |
Pembinaan kalis titisan, bersamaan dengan IP65 |
| Hayat Perkhidmatan Dinilai |
Sehingga 10 juta kitaran pensuisan |
| Getaran & Rintangan Kejutan |
Rintangan getaran: 300 m/s²; Rintangan kejutan: 100 m/s² |

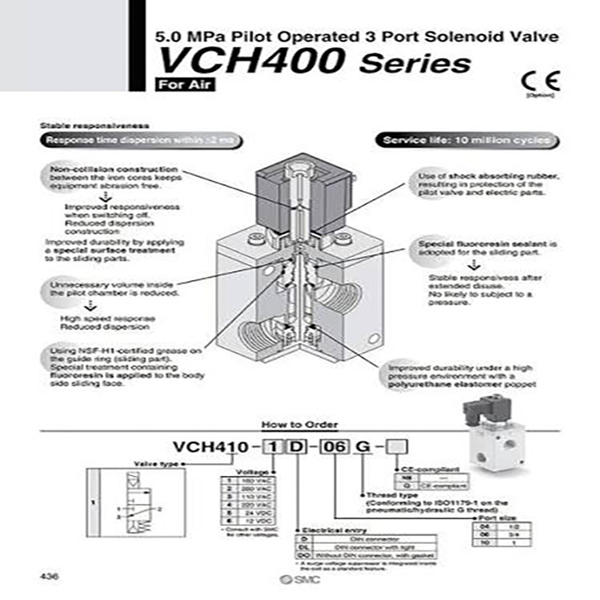

Contoh Kod Model:VCH410-06-5D
--VCH410: Kod asas siri
--06: Kod saiz port (G3/4)
--5D: Bekalan kuasa DC24V + Penyambung elektrik DIN Kod akhiran meliputi saiz port, voltan gegelung dan jenis terminal pendawaian untuk pembezaan konfigurasi penuh.
Klasifikasi Fungsian
--VCH410 (NC Tertutup Biasanya): Port keluaran secara automatik mengalir apabila kuasa dimatikan, sesuai untuk kawalan hidup-mati bekalan udara utama.
--Boleh digunakan sebagai injap pemilih dan kawalan gelung cas & bolong; tekanan belakang dan julat tekanan pensuisan mesti disahkan sebelum reka bentuk paip.
--Utamakan pengesahan parameter teras: tekanan kerja, saiz benang port, fungsi NC/NO, voltan gegelung dan antara muka pendawaian elektrik.
--Untuk keadaan kerja penukaran tekanan tinggi atau dwi tekanan tinggi/rendah, padankan dengan pengawal selia tekanan tinggi siri SOLH VCHR untuk menstabilkan tekanan litar perantaraan.
--Memerlukan bekalan udara kering bersih dengan ketepatan penapisan ≤5 μm; kabus minyak dan kekotoran zarah akan mempercepatkan haus pengedap dan memendekkan hayat perkhidmatan secara drastik.
--Orientasi pelekap yang dilarang: Gegelung tidak boleh menghadap ke bawah, untuk mengelakkan habuk, air dan zarah asing memasuki pemasangan angker dan menyebabkan kesesakan.
--Tork pengetatan benang standard:
*G1/2, port benang G3/4: 28–30 N·m
*Port benang G1: 36–38 N·m
--Periksa prestasi pengedap dan kekejangan pendawaian elektrik secara berkala.
--Aktifkan kitaran pensuisan penuh sekali setiap 30 hari untuk mengelakkan lekatan gelendong poppet dan tersumbat yang disebabkan oleh keadaan statik jangka panjang.
Injap solenoid 3-port pandu tekanan tinggi SOLH VCH410 menyokong tekanan kerja sehingga 5.0 MPa, dilengkapi dengan pengedap elastik poliuretana, port standard G aliran besar dan hayat perkhidmatan 10 juta kitaran, injap pensuisan khusus yang boleh dipercayai untuk udara tekanan sederhana & tinggi serta litar kawalan industri cas & bolong gas lengai.
