Silinder Penyumbat Ketinggian Tetap Siri TWQ | Silinder Berhenti Tugas Ringan & Sederhana Padat

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH TWQ ialah silinder penyumbat ketinggian pemasangan tetap yang dioptimumkan untuk talian penghantar automatik ringan dan sederhana. Ia mempunyai struktur badan yang padat, empat jenis hujung rod pilihan, ketersediaan penimbal hidraulik dan fungsi pengunci diri mekanikal pilihan. Sesuai untuk pallet 10–150kg dan perhentian alatan, pengehadan stesen dan kedudukan pemindahan, silinder TWQ berfungsi sebagai penyelesaian standard berprestasi tinggi kos untuk senario automasi ringan dan sederhana.

 1.1 Reka Bentuk Ketinggian Pemasangan Tetap

     Badan ketinggian tetap bersepadu memastikan pemasangan pantas dan mudah dengan ketepatan kedudukan berulang yang tinggi. Ia sepadan dengan sempurna dengan susun atur stesen penghantar piawai, menghapuskan prosedur pelarasan ketinggian dan meningkatkan kecekapan penggunaan di tapak.

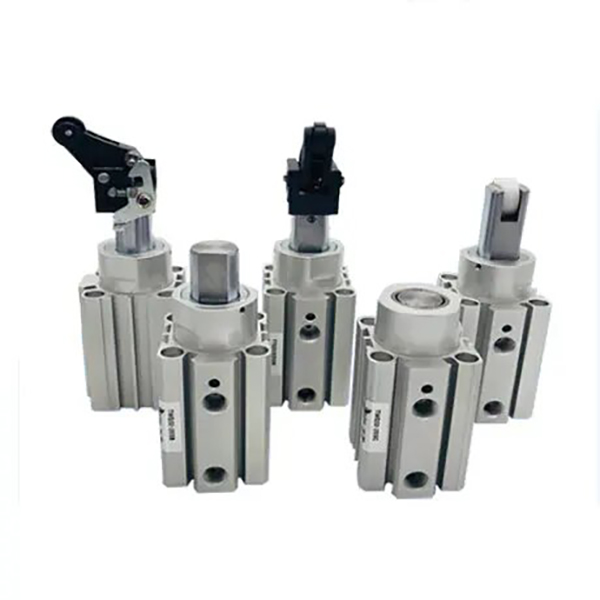

 1.2 Empat Jenis Hujung Rod Serbaguna (Kelebihan Teras)

     • B Jenis Rod Rata: Struktur rod omboh rata anti-putaran memberikan prestasi berhenti yang stabil dan rintangan beban sipi yang kuat, mengekalkan kedudukan yang tepat di bawah keadaan daya sisi.

     • C Jenis Rod Bulat: Rod omboh bulat pepejal menebal dengan rintangan hentaman yang dipertingkatkan, direka khas untuk keadaan kerja dengan daya sisi yang besar dan keperluan kedudukan alat yang tepat.

     • Jenis Tuas Penggelek R: Tuil + struktur sesentuh bergolek meminimumkan hentaman henti dengan gerakan guling yang lancar, sesuai untuk operasi talian penghantar berterusan berkelajuan tinggi.

     • K Jenis Tuas Penampan Boleh Laras: Penampan hidraulik boleh laras terbina dalam membenarkan pelarasan rintangan redaman percuma untuk menyesuaikan diri dengan bahan kerja dengan berat dan kelajuan penghantaran yang berbeza, mencapai kesan berhenti lembut yang optimum untuk keadaan kerja yang berubah-ubah.

  1.3 Fungsi Mengunci Kendiri Pilihan (Versi R/K)

     Versi tuas penggelek dan penimbal menyokong struktur pengunci diri mekanikal pilihan. Selepas hentaman bahan kerja berhenti, silinder secara automatik mengunci lengan tuil untuk mengelakkan lantunan dan tolakan terbalik, dengan berkesan menghapuskan anjakan bahan kerja dan meningkatkan kestabilan dan ketekalan stesen penghantar dengan sangat baik.

 1.4 Saiz Kompak & Struktur Tahan Lama

     Badan silinder menggunakan rawatan anodisasi keras manakala rod omboh menampilkan penyaduran krom keras, memberikan rintangan haus dan rintangan hentaman yang sangat baik. Operasi bebas minyak standard menyesuaikan diri dengan persekitaran pengeluaran yang bersih dan senario kalis percikan kimpalan. Alur sensor terpelihara pada empat sisi membenarkan pemasangan suis magnet tanpa gangguan struktur untuk susun atur yang fleksibel.

  1.5 Mod Operasi Pelbagai

     Mod standard dua lakonan pilihan dan mod satu lakonan (spring extend / spring retract) meliputi berbasikal automatik, perlindungan keselamatan pemadaman kuasa dan permintaan pemberhentian sementara, memadankan pelbagai logik kawalan industri.

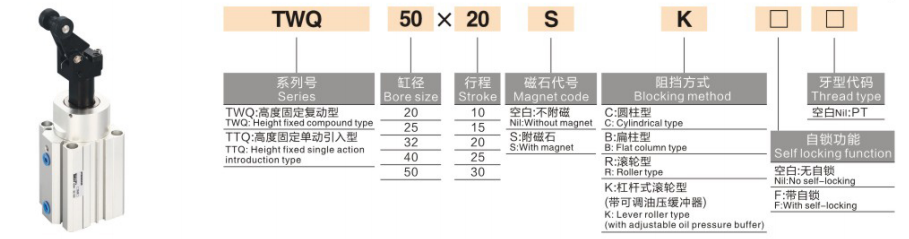

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: TWQ32-20SB, TWQ50-30RK-F

 2. Contoh Pesanan Standard

     • Model Rod Rata Piawai: TWQ32-20SB (φ32 gerudi, lejang 20mm, hujung batang lajur rata, penampan getah)

     • Model Penampan Boleh Laras Mengunci Diri: TWQ50-30RK-F (φ50 lubang, lejang 30mm, tuil penimbal hidraulik boleh laras, dengan fungsi mengunci sendiri)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

  3.1 Spesifikasi Asas

     • Mod Operasi: Lakonan dua kali, lakonan tunggal (spring extend / spring retract)

     • Julat Tekanan Kerja: 0.05~1.0MPa; Tekanan Bukti: 1.5MPa

     • Suhu Ambien: -10℃~60℃ (persekitaran bebas ais)

     • Konfigurasi Penampan: S = Penampan getah dua hujung; K = Penampan hidraulik boleh laras + penimbal getah dua hujung

     • Mod Pelinciran: Operasi tanpa minyak

     • Kaedah Pemasangan: Pemasangan bebibir ketinggian tetap standard

 3.2 Gabungan Gerbang & Lejang Piawai

  3.3 Daya Hentian Teori (Unit: N @0.5MPa)

  3.4 Berat Produk (Unit: kg @ Strok Standard)

4. Garis Panduan Konfigurasi & Pemilihan Teras

  4.1 Pemilihan Jenis Hujung Rod

     • B Jenis Lajur Rata (Disyorkan): Reka bentuk anti-putaran dan kestabilan tinggi, sesuai untuk beban ringan (10–80kg) dan operasi berkelajuan rendah (≤0.3m/s) tanpa kesan sisi yang jelas.

     • C Jenis Lajur Bulat: Struktur rod menebal dengan rintangan hentaman yang kuat, sesuai untuk senario kedudukan alatan dengan daya sisi yang besar.

     • Jenis Tuas Penggelek R: Prestasi gelek berimpak rendah dan licin, sesuai untuk talian penghantar berkelajuan tinggi (≤0.5m/s) dan beban sederhana ringan (30–100kg).

     • K Jenis Tuas Penampan Boleh Laras: Redaman boleh suai dan rintangan hentaman unggul, direka untuk beban sederhana (50–150kg), keadaan kerja henti permulaan frekuensi tinggi dan kelajuan tidak stabil.

  4.2 Pemilihan Fungsi Mengunci Kendiri

     • F Jenis Mengunci Diri (Disyorkan untuk Talian Auto): Tersedia hanya untuk versi tuil R/K. Menghalang lantunan semula bahan kerja dan anjakan stesen, meningkatkan kestabilan operasi berterusan talian automatik.

     • Jenis Tidak Mengunci: Penyelesaian kos efektif untuk senario dengan kesan songsang kecil dan operasi tetapan semula manual, tidak disyorkan untuk barisan pengeluaran automatik sepenuhnya.

  4.3 Pemilihan Mod Operasi

     • Berlakon Berganda: Daya henti maksimum dengan tindakan boleh dikawal dua hala, sesuai untuk senario kawalan frekuensi tinggi dan automatik sepenuhnya.

     • Lakonan Tunggal (Spring Extend): Dilanjutkan secara automatik untuk menghentikan bahan kerja selepas kegagalan kuasa, mengutamakan keselamatan untuk stesen berbahaya dan aplikasi perlindungan pemadaman kuasa.

     • Lakonan Tunggal (Retract Spring): Berhenti dengan bekalan udara dan dilepaskan secara automatik apabila kuasa dimatikan, disesuaikan untuk saluran penghantar yang biasanya terbuka dan tugas berhenti sementara.

5. Senario Aplikasi Biasa

     • Talian Penghantar Ringan & Bertugas Sederhana: Digunakan untuk memberhentikan, mengehadkan dan memindahkan kedudukan palet 10–150kg dan plat perkakas dalam industri elektronik, perkakas rumah dan makanan.

     • Talian Pengendalian Bahan Berkelajuan Tinggi: Struktur tuil R/K memastikan pemberhentian kesan sifar lancar untuk bahan kerja berkelajuan tinggi (≤0.5m/s) beban ringan pada penghantar penggelek dan tali pinggang.

     • Stesen Peralatan Automatik: Badan padat untuk pemasangan mudah, digunakan secara meluas untuk mengehadkan pemuatan/pemunggahan alat mesin, kedudukan stesen pemasangan dan pemberhentian stesen pemeriksaan.

     • Talian Pembungkusan & Logistik: Sesuai untuk kadbod dan kotak bahan berhenti, menyekat stesen menyimpang dan kedudukan susun, menampilkan prestasi kos tinggi dan penyelenggaraan yang rendah.

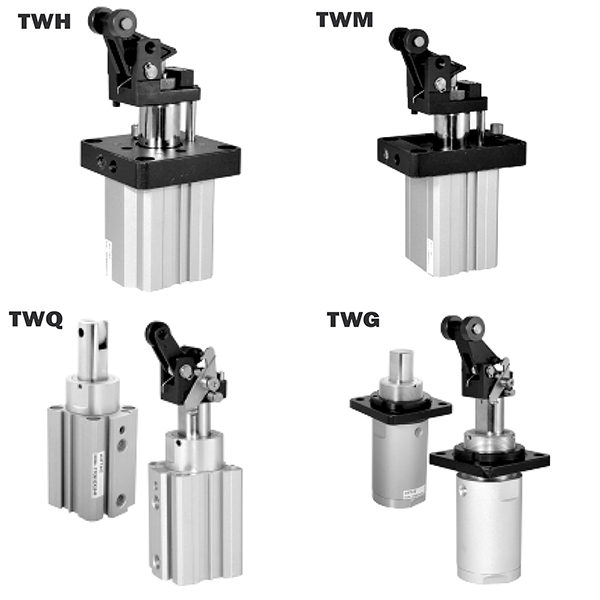

6. Perbandingan Pantas Siri TWQ lwn TWH/TWM

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Saiz Gergaji: Pilih gerek mengikut berat bahan kerja dengan 200% faktor keselamatan (daya henti teori ≥ beban sebenar × 2). Pilih φ25/φ32 untuk beban di bawah 80kg; pilih φ40/φ50 untuk beban 80–150kg.

     2. Pemilihan Hujung Rod & Penampan: Gunakan batang rata B + penimbal getah S untuk senario berkelajuan rendah beban ringan; pilih jenis penggelek R untuk talian beban ringan berkelajuan tinggi; pilih jenis penimbal boleh laras K untuk keadaan kerja beban sederhana dan frekuensi tinggi.

     3. Pemilihan Konfigurasi Fungsian: Lengkapkan F mengunci sendiri untuk barisan pengeluaran automatik; pilih mod bertindak dua kali untuk kawalan kitaran frekuensi tinggi; menggunakan mod lanjutan spring bertindak tunggal untuk stesen perlindungan keutamaan keselamatan dan pemadaman kuasa.

Ringkasan Satu Ayat

     Silinder penyumbat ketinggian tetap siri SOLH TWQ menampilkan reka bentuk padat, keserasian berbilang hujung rod dan fungsi penimbal boleh laras & kunci kendiri pilihan, menyediakan penyelesaian penghentian berprestasi tinggi, stabil dan fleksibel untuk sistem penghantar automatik ringan dan sederhana 10–150kg.
