CRB1 / CRB2 Series Vane Type Rotary Actuator

Penggerak berputar jenis ram SOLH CRB1 / CRB2 boleh ditukar ganti sepenuhnya dengan silinder ayunan SMC yang setara. Pemacu ram terus menghilangkan tindak balas gear, memberikan inersia putaran rendah dan tindak balas ultra pantas. CRB2 ialah julat tugas ringan padat dengan saiz gerek 10~40 mm; ram tunggal menyokong ayunan sehingga 270° manakala ram berganda mengehadkan putaran kepada 90°/100°, sesuai untuk lilitan mini berkelajuan tinggi dalam 3C dan peralatan pembungkusan ruang terkurung. Siri tugas berat CRB1 meliputi lubang 50~100 mm dengan sokongan galas penuh dan rintangan hentaman yang luar biasa, memberikan tork maksimum sehingga 24 N·m untuk lekapan berat dan perolehan pengindeksan bahan kerja yang besar. Bim tunggal menawarkan julat ayunan yang luas, manakala ram berganda menggandakan tork pada saiz lubang yang sama. Bampar getah terbina dalam adalah standard; akhiran pelaras sudut Z dan aci berongga adalah pilihan, dan varian CDRB menyepadukan magnet kekal yang serasi dengan suis buluh D-M9B / D-A93. Berbanding dengan meja putar rak-dan-pinion MSQ, silinder jenis ram mempunyai badan yang lebih langsing dan putaran lebih pantas dengan kapasiti beban jejarian & paksi sifar tetapi lebih lemah, menjadikannya pilihan utama untuk tugas berputar beban ringan berkelajuan tinggi yang memerlukan sudut ayunan yang besar.

Hantar Pertanyaan

Penerangan Produk

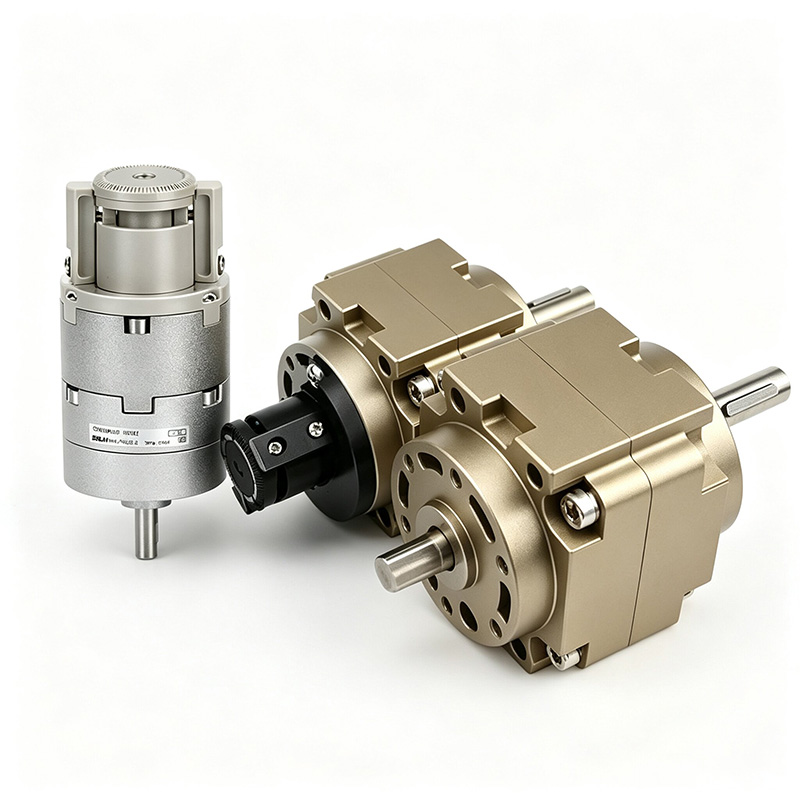

Penggerak Rotary Jenis Vane CRB1 / CRB2 (SOLH Boleh Ditukar)

Jenama: SOLH oleh Richge Technology

Kedudukan Produk & Perbezaan Teras Siri

SOLH CRB1 dan CRB2 ialah silinder ayunan berputar jenis ram yang digerakkan oleh ram tunggal/berganda. Tanpa kelegaan siratan gear, ia menampilkan badan ultra padat, inersia berputar rendah dan tindak balas ultra pantas.

-- CRB2 (Siri Kecil): Bore 10~40mm untuk beban ringan & ruang sempit, reka bentuk ringan padat

-- CRB1 (Siri Besar): Bore 50~100mm untuk beban berat & tork tinggi, sokongan galas penuh dengan rintangan hentaman unggul

Sudut hayunan maksimum ram tunggal sehingga 270°/280°, ram berganda maks 90°/100°. Digunakan secara meluas untuk stesen automasi pusing berputar, pengindeksan dan kedudukan automasi.

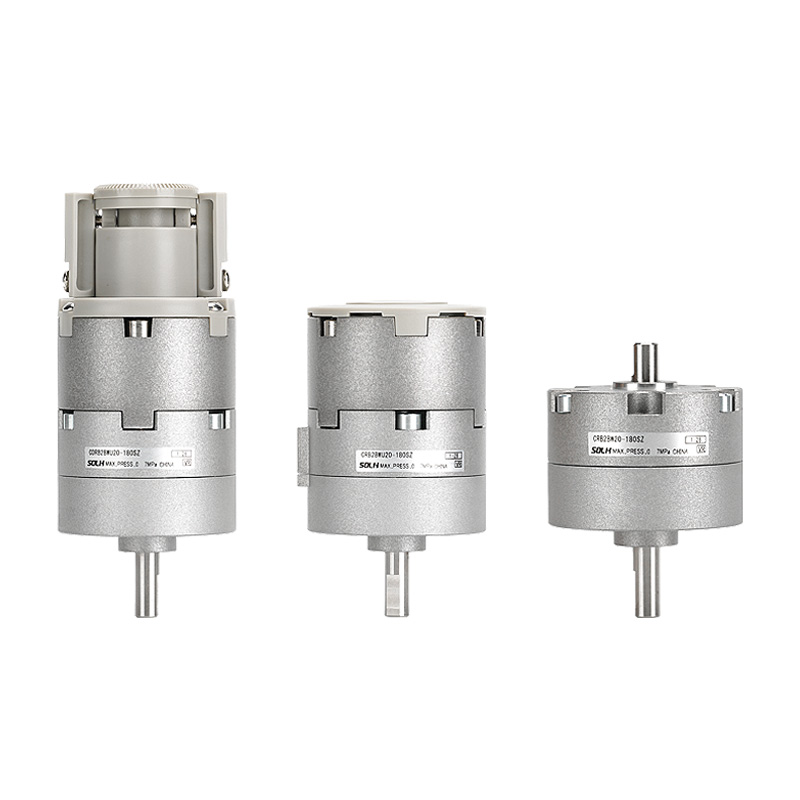

1. Siri Standard Kecil CRB2

-- Saiz gerudi: 10, 15, 20, 30, 40mm

-- Pilihan ram: S ram tunggal / D ram berganda

-- Sudut ayunan: Bim tunggal 90°/180°/270°; Bim berganda 90°/100°

-- Kelebihan teras: Ultra padat, ringan, tekanan permulaan rendah, port dwi sisi/paksi, pelaras sudut pilihan & suis magnet

-- Aplikasi: Putaran kelajuan tinggi beban ringan, peralatan ruang terkurung, elektronik 3C, pembungkusan, automasi kecil

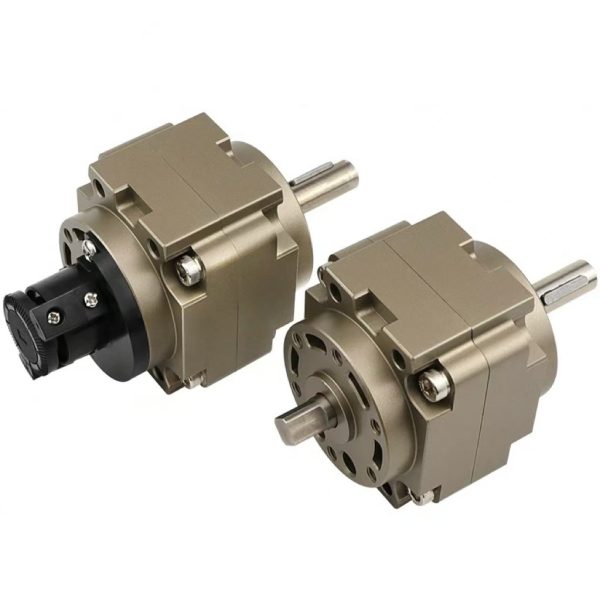

2. Siri Tugas Berat Besar CRB1

-- Saiz gerudi: 50, 63, 80, 100mm

-- Pilihan ram: S ram tunggal / D ram berganda

-- Sudut ayunan: Bim tunggal 90°/180°/270°/280°; Bim berganda 90°/100°

-- Merit teras: Tork keluaran tinggi, galas beban berat, sokongan galas penuh, tahan kejutan, jangka hayat perkhidmatan yang panjang

-- Aplikasi: Membalikkan bahan kerja berat, pengindeksan berskala besar, lekapan berputar berat, talian pemasangan industri berat

Spesifikasi Teknikal Teras Universal

1. Parameter Standard Am

Item Parameter	CRB2 (10~40 Kecil)	CRB1 (50~100 Besar)
Mod Operasi	Lakonan berganda	Lakonan berganda
Julat Tekanan Operasi	0.15~0.7MPa (CRB10:0.2~0.7MPa)	0.15~1.0MPa
Tekanan Ujian Bukti	1.05 MPa	1.5 MPa
Suhu Ambien	-10 ~ 60 ℃ (tiada aising)	5 ~ 60 ℃
Pelinciran	Pelincir sendiri tanpa minyak	Pelincir sendiri tanpa minyak
Penampan Terbina Dalam	Penampan getah (tidak termasuk CRB10)	Penampan getah terbina dalam
Suis Magnetik Serasi	D-M9B / D-A93 (Awalan model CDRB2)	D-M9B / D-A93 (Awalan model CDRB1)

2. Tork Output Teori @ 0.5MPa (Indeks Pemilihan Teras)

2.1 Jadual Tork CRB2

Lubang mm	Vane Tunggal S (N·m)	Bim Ganda D (N·m)
10	0.05	0.10
15	0.13	0.26
20	0.25	0.50
30	0.55	1.10
40	1.00	2.00

2.2 Jadual Tork CRB1

Lubang mm	Vane Tunggal S (N·m)	Bim Ganda D (N·m)
50	2.8	5.6
63	4.5	9.0
80	7.5	15.0
100	12.0	24.0

3 Rujukan Beban Jejari & Paksi yang Dibenarkan

-- CRB2-20: Jejari 120N, Paksi 80N

-- CRB1-50: Jejari 245N, Paksi 196N

-- CRB1-100: Jejari 588N, Paksi 490N

Struktur Dalaman & Prinsip Kerja Vane

1. Komponen utama: Badan silinder, ram berputar tunggal/berganda, aci keluaran, pemasangan pengedap, penampan getah hujung, bolt pelarasan sudut

2. Logik kerja: Udara termampat memasuki satu ruang untuk menolak ram berputar di sekeliling aci tengah manakala ekzos ruang bertentangan.

-- Bim berganda: Tork digandakan, sudut ayunan terhad ≤100°

-- Bim tunggal: Julat ayunan yang lebih luas sehingga 270°

3. Kelebihan Teras Unik

-- Tiada struktur gear & rak, tindak balas sifar, putaran senyap lancar tanpa getaran hentaman

-- Garis besar ultra padat, inersia putaran rendah, tindak balas ultra pantas (putaran 90° < 0.1s)

-- Aci berongga pilihan, mudah untuk penghalaan tiub & pendawaian dalaman

-- Bolt tala halus dua hujung untuk had lejang; ram tunggal boleh laras 0~270°, ram berganda 0~90°

Peraturan Pengekodan Model Lengkap

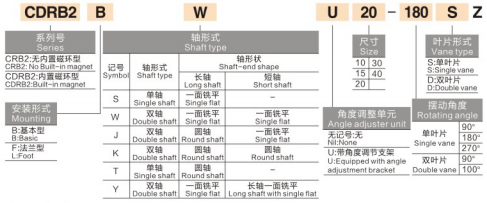

1. Contoh Model CRB2: CRB2BW20-180SZ

-- CRB2 = Siri penggerak ram kecil

-- B = Lekap bebibir asas; L = Lekap pendakap kaki

-- W = Aci lanjutan berganda; kosong = Aci tunggal

-- 20 = Saiz lubang (10/15/20/30/40)

-- 180 = Sudut ayunan (90/180/270)

-- S = ram tunggal; D = ram berganda

-- Z = Dilengkapi dengan unit pelarasan sudut; kosong = standard tanpa pelaras

Awalan CDRB2 = Cincin magnet terbina dalam untuk pemasangan suis magnet

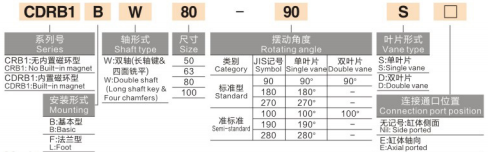

2. Contoh Model CRB1: CRB1BW50-90D

-- CRB1 = Siri putar ram tugas berat besar

-- B = Lekapan asas; W = Aci berganda

-- 50 = Saiz lubang (50/63/80/100)

-- 90 = Sudut ayunan (90/180/270/280)

-- D = ram berganda; S = ram tunggal

Awalan CDRB1 = Model bersepadu cincin magnet

Panduan Pemilihan Langkah demi Langkah & Aplikasi Industri

1. Peraturan Keutamaan Pemilihan

-- Pemisahan tork & dimensi: Ruang sempit beban ringan → CRB2 (10~40); Putaran tork tinggi yang berat → CRB1 (50~100)

-- Keperluan sudut ayunan: Putaran melebihi 90° → Rail tunggal S; Tork maksimum dalam 90° → Bim berganda D

-- Pertukaran ketepatan & kelajuan: Reaksi balas sifar jenis Vane, kedudukan ulangan ±0.1°, sesuai untuk tugas ringan berkelajuan tinggi; Beban galas berketepatan tinggi yang berat lebih suka meja putar rak-pinion MSQ

-- Pilihan fungsi: Had sudut halus diperlukan – pilih unit pelarasan sudut Z akhiran; Maklum balas kedudukan PLC diperlukan – pilih model bersepadu magnet CDRB

2. Senario Aplikasi Biasa

-- Talian tugas ringan: Membalikkan komponen elektronik, label berputar, mengetatkan penutup botol, menyusun bahan kecil

-- Stesen tugas berat: Perolehan bahan kerja besar 90°/180°, pengindeksan talian pemasangan, lekapan pengapit berputar berat

-- Industri am: Pembungkusan, percetakan, pemprosesan makanan stesen penentududukan berputar automatik penuh

Perbandingan Prestasi: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Item Perbandingan	Silinder Putar Jenis Vane CRB1 / CRB2	MSQ Rack & Pinion Rotary Table
Struktur Pemacu	Pemacu terus ram tunggal/double, sifar tindak balas	Rak omboh dwi & transmisi gear pinion
Julat Tork Keluaran	Kecil hingga sederhana (CRB1 maks 24N·m)	Lebih besar (MSQ200 maks 36N·m)
Sudut Ayunan Maks	Vane tunggal sehingga 270°	Boleh laras secara berterusan 0~190°
Kebolehulangan Kedudukan	± 0.1° ulangan sudut	Kedudukan linear ultra tinggi ±0.01mm
Kapasiti Beban Galas	Had galas jejari & paksi yang lemah	Rintangan momen jejari, paksi & lentur yang unggul
Ciri Putaran	Inersia rendah, kelajuan putaran ultra pantas	Putaran beban berat berkelajuan sederhana tinggi yang stabil
Senario Sesuai Terbaik	Beban ringan berkelajuan tinggi, sudut ayunan besar, pemasangan padat	Kedudukan ketepatan beban berat, pelekap langsung di atas meja

Satu Ayat

RingkasanSOLH CRB2 penggerak putar jenis ram kecil tugas ringan dan CRB1 menggunakan pemacu ram tunggal/double tindak balas sifar dengan pelaras sudut pilihan dan varian suis magnet CDRB, menampilkan putaran inersia rendah yang pantas daripada tork 0.05~24N·m., sesuai untuk talian pemasangan, pembungkusan dan pengapit elektronik berkelajuan tinggi.
