Silinder Penyumbat Penggelek Tuas Siri TWH / TWM | Silinder Berhenti Tugas Berat Mengunci Sendiri

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

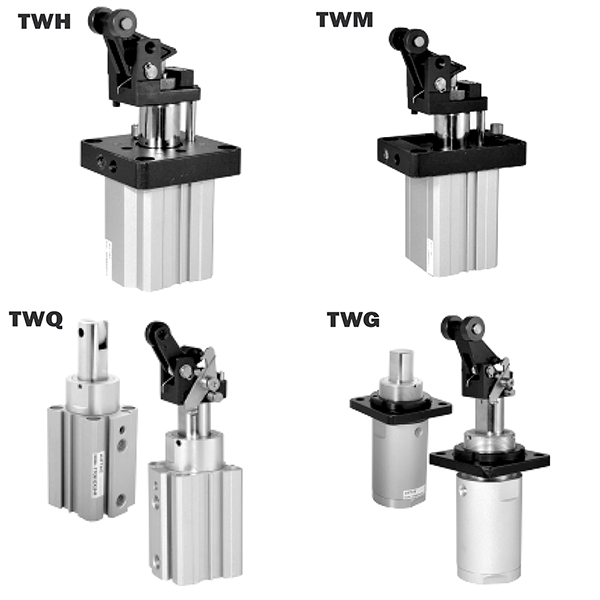

     Siri SOLH TWH/TWM ialah silinder penyumbat tugas berat jenis roller tuil yang direka untuk talian penghantar automatik beban sederhana dan berat. Meliputi saiz gerudi dari φ20mm hingga φ80mm, siri ini menampilkan kelebihan teras termasuk mekanisme anti-lantunan pengunci diri terbina dalam, penimbal hidraulik boleh laras standard, struktur tuil ketegaran tinggi dan pemasangan bebibir bersepadu. Ia mengendalikan palet 30–300kg dan plat perkakas secara stabil, digunakan secara meluas untuk pemberhentian penghantar, penentududukan pemindahan dan anti-anjakan stesen, berfungsi sebagai penyelesaian penyumbat dipercayai arus perdana untuk senario automasi beban sederhana dan berat.

  1.1 Struktur Penggalak Daya Penggelek Tuas

     Mengguna pakai reka bentuk penggelek tuil bertindak dua kali, produk ini menggunakan penguatan daya tuil dan prinsip kerja sentuhan bergolek. Ia memberikan daya henti yang besar dengan impak rendah dan operasi gulingan yang lancar, dengan berkesan mengurangkan kesan tegar semasa benda kerja memberhentikan dan melindungi kedua-dua peralatan dan bahan kerja.

  1.2 Fungsi Anti-Pantulan Penguncian Kendiri Teras

     Dilengkapi dengan mekanisme pengunci diri mekanikal bersepadu sebagai peningkatan pilihan. Selepas hentaman bahan kerja berhenti, silinder secara automatik mengunci lengan tuil untuk mengelakkan lantunan balik dan menolak bahan kerja, menghapuskan masalah anjakan stesen dan meningkatkan kestabilan keseluruhan barisan pengeluaran dan ketepatan kedudukan.

  1.3 Sistem Penampan Hidraulik Bergred

     • φ20/φ25 Gerbang Kecil: Dipadankan dengan penimbal hidraulik tidak boleh laras, menyesuaikan dengan sempurna kepada keadaan kerja berkelajuan rendah ringan dan sederhana dengan prestasi penimbalan stabil yang menjimatkan kos.

     • φ32–φ80 Gerbang Besar: Dilengkapi dengan penimbal hidraulik boleh laras. Pengguna boleh bebas memutar cakera pelarasan untuk menukar rintangan redaman, memadankan bahan kerja dengan berat yang berbeza dan kelajuan penghantaran untuk menyerap tenaga hentaman sepenuhnya dan mencapai penghentian kesan sifar.

  1.4 Reka Bentuk Ketegaran Tinggi & Tahan Lama

     Mengguna pakai rod omboh bersalut krom keras yang tebal dan badan silinder anod yang keras, menampilkan rintangan haus, rintangan tekanan dan rintangan hentaman yang sangat baik. Reka bentuk operasi bebas minyak standard menyesuaikan diri dengan persekitaran pengeluaran yang bersih dan keadaan kerja kalis percikan kimpalan dengan penyelenggaraan yang rendah dan hayat perkhidmatan yang dilanjutkan.

  1.5 Pemasangan Fleksibel & Susun Atur Suis

     Pemasangan bebibir standard memastikan pemasangan yang cepat dan stabil. Badan silinder telah ditempah dengan alur pelekap sensor, menyokong pemasangan suis magnet langsung tanpa aksesori tambahan. Reka bentuk pelekap 4 sisi mengelakkan gangguan lekapan di tapak dengan kebolehsuaian susun atur yang kukuh.

  1.6 Pembezaan Kefungsian Model

     • Siri TWH: Struktur dwi-tindakan standard dengan daya henti maksimum, sesuai untuk senario permulaan hentian beban berat dan frekuensi tinggi.

     • Siri TWM: Bertindak dua kali dengan struktur spring terbina dalam, merealisasikan pelepasan automatik selepas kegagalan kuasa, mengutamakan keselamatan peralatan dan kakitangan untuk stesen berisiko tinggi.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: TWH50-30SK-F, TWM63-30K-F

  2. Contoh Pesanan Standard

     • Model Beban Sederhana Mengunci Kendiri: TWH50-30S-F (φ50 lubang, lejang 30mm, penimbal hidraulik tidak boleh laras, dengan fungsi mengunci sendiri)

     • Model Pelepasan Kuasa Mati Keselamatan: TWM63-30K-F (φ63 lubang, lejang 30mm, penimbal hidraulik boleh laras, struktur keselamatan spring terbina dalam, dengan penguncian sendiri)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

 3.1 Spesifikasi Asas

     • Mod Operasi: TWH = Bertindak dua kali; TWM = Bertindak dua kali dengan spring terbina dalam

     • Julat Tekanan Kerja: 0.05~1.0MPa; Tekanan Bukti: 1.5MPa

     • Suhu Ambien: -10℃~60℃ (persekitaran bebas ais)

     • Konfigurasi Penampan: φ20/φ25 = Penampan hidraulik tidak boleh laras; φ32~φ80 = Penampan hidraulik boleh laras

     • Mod Pelinciran: Operasi tanpa minyak

     • Kaedah Pemasangan: Pemasangan bebibir standard

  3.2 Gabungan Gerbang & Lejang Piawai

 3.3 Daya Hentian Teori (Unit: N @0.5MPa, Output Tuas, TWH)

  3.4 Berat Produk (Unit: kg @ Strok Standard, TWH)

4. Garis Panduan Konfigurasi & Pemilihan Teras

 4.1 Pemilihan Jenis Penampan

     • S Penampan Hidraulik Tidak Boleh Laras: Didedikasikan untuk φ20/φ25 lubang kecil. Kos efektif, sesuai untuk beban ringan (≤50kg) dan operasi berkelajuan rendah (≤0.3m/s) dengan prestasi penimbalan tetap yang stabil.

     • K Penampan Hidraulik Boleh Laras: Eksklusif untuk φ32–φ80 lubang besar. Menyokong pelarasan redaman percuma, padanan sempurna beban sederhana dan berat (50–300kg) dan operasi kelajuan sederhana tinggi (≤0.5m/s), menyesuaikan diri dengan keadaan kerja yang pelbagai.

 4.2 Pemilihan Fungsi Mengunci Kendiri

     • F Jenis Mengunci Diri (Disyorkan): Penguncian automatik selepas impak bahan kerja berhenti, berkesan menghalang lantunan bahan kerja dan anjakan stesen. Ideal untuk talian penghantar berterusan automatik sepenuhnya, meningkatkan kestabilan operasi.

     • Jenis Tidak Mengunci: Hanya terpakai untuk senario dengan kesan terbalik yang kecil dan tetapan semula manual. Tidak disyorkan untuk barisan pengeluaran automatik kerana kestabilan kedudukan yang lemah.

  4.3 Pemilihan Mod Operasi

     • TWH Bertindak Berganda: Daya henti maksimum dengan pengapit dan pelepas boleh dikawal dua hala. Dioptimumkan untuk senario kayuhan permulaan hentian beban berat dan frekuensi tinggi.

     • TWM Spring-Loaded Double-acting: Pelepasan automatik apabila kuasa mati, memastikan peralatan dan keselamatan kakitangan. Diutamakan untuk stesen kerja berbahaya dan aplikasi perlindungan pemadaman kuasa.

5. Senario Aplikasi Biasa

     • Talian Penghantar Bertugas Sederhana & Berat: Khusus untuk menghentikan, memindahkan kedudukan dan anti-anjakan palet 50–300kg dan plat perkakas dalam industri elektronik, perkakas rumah dan logistik, memberikan prestasi mengehadkan beban sederhana berat yang stabil.

     • Talian Pengendalian Bahan Automatik: Digunakan pada bahan kerja berkelajuan sederhana tinggi (≤0.5m/s) yang berhenti pada penghantar roller dan tali pinggang. Penampan hidraulik boleh laras mencapai proses pemberhentian yang lembut dan bebas impak untuk melindungi bahan kerja.

     • Alat Mesin & Stesen Kimpalan: Sesuai untuk mengehadkan pemuatan/pemunggahan alatan mesin dan kedudukan lekapan kimpalan. Menampilkan rintangan hentaman dan pencegahan sanga kimpalan, ia stabil menyesuaikan diri dengan keadaan kerja industri yang keras.

     • Sistem Docking AS/RS & AGV: Digunakan untuk berhenti palet gudang stereoskopik dan kedudukan dok tepat AGV. Reka bentuk anti-lantunan mengunci sendiri memastikan tindakan yang stabil dan maklum balas isyarat yang boleh dipercayai untuk sistem pergudangan pintar.

6. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Saiz Gergaji: Pilih gerek mengikut berat bahan kerja dan kelajuan operasi. Ikut standard keselamatan: daya henti teori ≥ beban sebenar × 2. φ25 untuk beban di bawah 50kg; φ32/φ40 untuk beban 50–150kg; φ50/φ63 untuk beban 150–300kg.

     2. Pemilihan Jenis Penampan: Pilih penimbal tidak boleh laras S untuk gerek φ20/φ25; pilih penimbal boleh laras K untuk gerek di atas φ32 untuk menyesuaikan diri dengan kelajuan berubah dan keadaan beban.

     3. Pemilihan Konfigurasi Fungsian: Pilih F mengunci sendiri untuk semua barisan pengeluaran automatik; mengguna pakai TWH bertindak dua kali untuk senario beban berat & frekuensi tinggi; pilih jenis pegas TWM untuk stesen perlindungan keutamaan keselamatan dan pemadaman kuasa.

Ringkasan Satu Ayat

     Silinder penyumbat roller tuil tugas sederhana SOLH TWH/TWM menyepadukan mekanisme anti-lantunan mengunci sendiri dan sistem penimbal hidraulik berperingkat, menyediakan penyelesaian berhenti profesional yang stabil, berimpak rendah dan keselamatan tinggi untuk penghantar automatik dan stesen pengeluaran 30–300kg.
