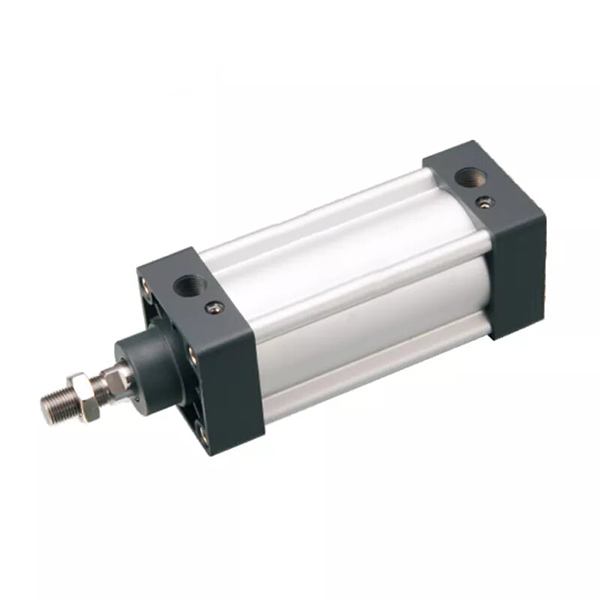

Silinder Standard Profil Bebas Tie-Rod Siri SI | Silinder Pneumatik ISO 15552

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH SI ialah silinder piawai dua tindakan berketepatan tinggi yang mematuhi sepenuhnyaISO 15552 (bekas ISO 6431 / VDMA 24562) piawaian antarabangsa, ditanda aras terhadap siri Festo DNC. Mengguna pakai tiub silinder profil aluminium berbentuk bintang bebas tie-rod, ia tidak menampilkan rod ikat terdedah, alur suis magnet terbina dalam, penimbal udara boleh laras dwi-sisi dan keserasian aksesori ISO penuh. Dengan ketegaran unggul, prestasi anti-kilasan, hayat perkhidmatan yang panjang dan penampilan yang bersih, ia berfungsi sebagai silinder standard ISO julat pertengahan arus perdana untuk menggantikan silinder SC tradisional tie-rod, sangat sesuai untuk peralatan gred eksport dan jentera automatik yang diseragamkan.

  1.1 Keserasian Standard

     Mematuhi sepenuhnya piawaian industri ISO 15552 dan VDMA 24562. Semua dimensi pelekap, antara muka dan aksesori boleh ditukar ganti sepenuhnya dengan silinder ISO arus perdana global seperti DNC, SE dan DSBA, menyokong penggantian pengubahsuaian sifar dan pemasangan kelompok terstandard.

  1.2 Struktur Profil Dioptimumkan

     Mengguna pakai tiub silinder profil aloi aluminium persegi berbentuk bintang bersepadu tanpa batang pengikat terdedah. Struktur keseluruhan memberikan ketegaran yang tinggi, keupayaan anti-kilasan yang sangat baik, penampilan yang kemas dan kalis kakisan. Alur suis magnet standard terpelihara pada kedua-dua belah pihak membenarkan pemasangan terus penderia siri CMSE, DMSE dan CS1 tanpa kurungan tambahan.

  1.3 Pergerakan Terpelbagai & Terbitan Fungsian

     • Piawaian SI: Pergerakan salingan berganda-rod tunggal, model standard universal untuk kebanyakan senario automatik

     • Rod Berganda SID: Output rod dwi hujung, merealisasikan operasi segerak dan kestabilan anti-kilasan yang dipertingkatkan

     • Lejang Boleh Laras SIJ: Struktur dua batang dengan nat had boleh laras untuk penalaan halus lejang yang tepat

     • SIL Jenis Boleh Dikunci: Dilengkapi dengan peranti pengunci kedudukan hujung atau sewenang-wenangnya untuk pegangan tekanan keselamatan dan penetapan kedudukan

     • Jenis Bersepadu Injap SIF: Injap solenoid siri 4M bersepadu, reka bentuk bersepadu injap-silinder untuk menjimatkan ruang pemasangan

     • Jenis Anti Kilasan SIQ: Struktur rod omboh segi empat sama untuk ketepatan kedudukan anti-kilasan ultra tinggi

  1.4 Sistem Penampan Berprestasi Tinggi

     Standard dilengkapi denganpenimbal udara boleh laras dwi-sisi + kusyen elastik PPV. Lejang penimbal meningkat secara berkadar dengan lubang silinder, mengurangkan impak dan hingar dengan berkesan semasa operasi berkelajuan tinggi dan beban berat, memastikan pergerakan kitaran getaran yang stabil dan rendah.

  1.5 Pengedap Tahan Lama & Konfigurasi Bahan

     Mengguna pakai dua struktur pengedap pampasan sehala berbentuk Y, menampilkan tekanan permulaan ultra-rendah (0.1MPa), operasi bebas minyak yang stabil dan hayat perkhidmatan yang dilanjutkan. Rod omboh diperbuat daripada keluli 45# dengan penyaduran krom keras, memberikan rintangan haus yang sangat baik, rintangan karat dan kestabilan struktur.

  1.6 Tatarajah Aruhan Magnet

     Menyokong gelang magnet terbina dalam (konfigurasi-S) sebagai standard, serasi dengan suis magnet siri AirTAC CMSE, DMSE, CS1-B/F/U, mencapai pengesanan kedudukan omboh masa nyata dan pautan isyarat automatik.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Kod Model Biasa: SI 50×150-S-FA

 2. Penjelasan Kod Siri Terbitan

     • SID: Dwi-rod dwi-tindakan, dwi-hujung keluaran rod untuk operasi segerak dan prestasi anti-kilasan

     • SIJ: Lejang boleh laras jenis dwi-rod dengan nat penalaan halus untuk penentukuran lejang fleksibel

     • SIL: Jenis boleh dikunci dengan kedudukan hujung atau penguncian kedudukan sewenang-wenangnya untuk kedudukan keselamatan

     • SIF: Injap solenoid jenis bersepadu, struktur bersepadu injap-silinder untuk penjimatan ruang

  3. Contoh Perintah Standard

     SI 63×200-S: lubang 63mm, lejang 200mm, dengan gelang magnet, penimbal udara boleh laras standard

3. Parameter Teknikal Teras (Jenis Standard)

4. Carta Teras & Ketegangan Teori 0.6MPa (Batang Tunggal, Faktor Keselamatan ≥2)

5. Aksesori Pemasangan & Model Derivatif

  5.1 Jenis Pemasangan Universal ISO Standard (Boleh Ditukar Sepenuhnya dengan DNC/SE)

     • FA/FB: Bebibir hadapan / Pelekap bebibir belakang untuk pemasangan tetap rata

     • CA/CB: Tunggal clevis / Double clevis pemasangan untuk operasi hayunan berengsel

     • LB: Pemasangan pendakap kaki untuk pemasangan tetap sisi

     • TC/TCM: Pelekap Trunnion / Magnetik trunnion untuk kedudukan hayunan tengah

     • L: Pemasangan sisi untuk susun atur ruang padat

     Aksesori Universal: Sambungan I/Y/U/F, sambungan terapung, galas hujung rod, serasi sepenuhnya dengan semua silinder standard ISO 15552.

  5.2 Kelebihan Siri Derivatif Teras

     • Rod Berganda SID: Keluaran segerak dwi hujung, kestabilan struktur dipertingkatkan dan keupayaan anti pesongan

     • Lejang Boleh Laras SIJ: Penalaan halus lejang fleksibel untuk menyesuaikan diri dengan keperluan lejang kerja berubah-ubah

     • SIL Jenis Boleh Dikunci: Kunci yang boleh dipercayai dan pegangan tekanan untuk mengelakkan sisihan kedudukan di bawah kuasa mati atau perubahan beban

     • Jenis Bersepadu Injap SIF: Reka bentuk injap solenoid bersepadu, litar udara dipermudahkan, mengurangkan ruang pemasangan dan kos pemasangan

     • Jenis Anti Kilasan SIQ: Struktur rod omboh persegi khas untuk kedudukan anti-kilasan berketepatan tinggi

6. Senario Aplikasi & Perbandingan Pemilihan (SI lwn SC lwn DNC)

  6.1 Senario Aplikasi Keutamaan untuk Siri SI

     • Peralatan eksport dan jentera automatik standard Eropah yang memerlukan kebolehtukaran antara muka ISO 15552

     • Barisan pengeluaran automasi yang memerlukan penampilan bersih bebas tie-rod dan pemasangan padat bersebelahan

     • Keadaan kerja yang memerlukan ketegaran yang lebih tinggi, prestasi anti-kilasan dan hayat perkhidmatan yang lebih lama daripada silinder SC, dengan prestasi kos yang lebih baik daripada silinder DNC

     • Senario penolak, penekanan, penetapan, pengendalian, pemasangan, pembungkusan dan alat mesin linear universal universal

  6.2 Perbandingan Model Teras

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Saiz Gergaji: Pilih diameter gerudi mengikut beban mendatar/menegak sebenar dan permintaan tujahan, rizab tidak kurang daripada 50% margin keselamatan; naik taraf 1~2 saiz lubang untuk beban sipi dan keadaan kerja julur.

     2. Pemilihan Strok: Tambah margin keselamatan 20~50mm berdasarkan strok kerja sebenar; lejang boleh dikonfigurasikan maksimum sehingga 2000mm.

     3. Konfigurasi Fungsian: Konfigurasi standard dengan cincin magnet -S + penimbal udara boleh laras PPV; pilih SID untuk rod berkembar, SIJ untuk lejang boleh laras, SIL untuk fungsi mengunci, dan FA/FB/CA/CB/LB/TC untuk kaedah pemasangan yang sepadan.

Ringkasan Satu Ayat

     Silinder standard ISO 15552 bebas tie-rod SI SOLH menampilkan struktur bersepadu profil, ketegaran tinggi, penimbal udara boleh laras dan kebolehtukaran sejagat penuh, sebagai pengganti jarak pertengahan yang menjimatkan kos untuk silinder DNC SC tradisional dan yang diimport, digunakan secara meluas untuk peralatan automatik standard dan gred eksport.
