Siri SE ISO15552 Silinder Piawai Tanpa Tie-Rod-Rod

Jenama: SOLH oleh Richge Technology | Eksport Versi Katalog

Gambaran Keseluruhan Produk

     Silinder standard persegi bebas tie-rod siri SOLH SE mematuhi piawaian antarabangsa ISO 15552 / VDMA 24562. Gunakan tong aluminium persegi bersepadu dengan kusyen udara dua hujung boleh laras dan alur pelekap sensor 3 sisi. Sesuai untuk automasi am, lejang panjang, berbasikal frekuensi tinggi dan aplikasi beban sederhana berat. Pertukaran mekanikal langsung dengan siri SMC CP96S dan FESTO DNC.

Struktur Teras & Ciri Reka Bentuk

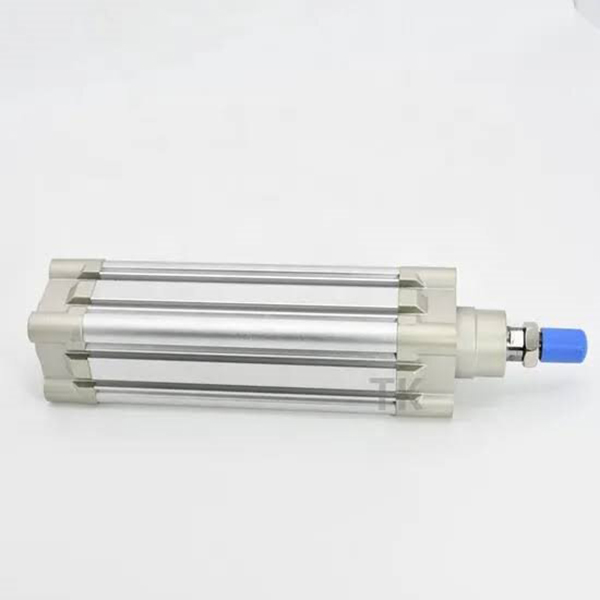

   1. Struktur: Tong aluminium persegi bersepadu tanpa batang pengikat, dipadankan dengan penutup depan & belakang, kusyen udara boleh laras pada kedua-dua hujungnya, ketegaran tinggi dan susun atur padat.

   2. Bahan: Tong aluminium anod yang keras, penutup hujung tuangan berkekuatan tinggi, rod omboh keluli 45# bersalut krom keras, ringan dan tahan haus.

   3. Varian Operasi

     -- SE: Model standard bertindak ganda rod tunggal

     -- SED: Berganda rod ganda bertindak untuk anti kilasan

     -- SEJ: Rod dua dengan lejang boleh laras

     -- BSE: Silinder boleh dikunci untuk memegang kedudukan pertengahan

     -- Akhiran -S: Cincin magnet terbina dalam untuk suis magnet (tanpa -S = tiada magnet)

   4. Pengedap: Pengedap jenis Y berganda komposit NBR+PA dengan pampasan simpanan minyak, tekanan permulaan yang rendah dan hayat perkhidmatan yang panjang.

   5. Kusyen: Kusyen udara boleh laras secara bebas pada kedua-dua hujung untuk menyerap hentaman, mengurangkan getaran dan bunyi.

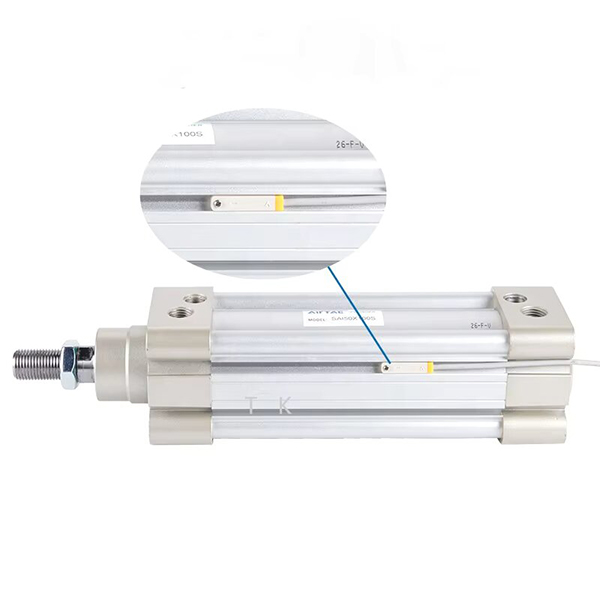

   6. Susun Atur Sensor: Alur pelekap tiga sisi (atas / kiri / kanan) untuk suis magnet CMSE / DMSE, sudut pemasangan yang fleksibel.

   7. Kebolehtukaran: Dimensi standard ISO15552, penggantian langsung untuk SMC CP96S dan FESTO DNC.

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：SE50-200-S-FA

   2. Contoh Pesanan Standard

     -- SE63-150-S-LB: Bore63, stroke150, magnet terbina dalam, pelekap kaki

     -- SED40-100-FB: Bore40, stroke100, rod berkembar, pelekap bebibir belakang

     -- BSE80-300-S: Bore80, stroke300, jenis boleh dikunci dengan magnet terbina dalam

Spesifikasi Teknikal Teras

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

   1. Batang Tunggal SE Bertindak Berganda

Jenis Pemasangan & Model Terbitan

   1. Pilihan Pemasangan

     -- Jenis Asas: Pemasangan terus melalui lubang penutup hujung

     -- LB Foot Mount: Diutamakan untuk beban sederhana berat mendatar

     -- Bebibir FA/FB: Bebibir hadapan/belakang untuk pemasangan lekapan menegak

     -- CA/CB Clevis: Tunggal/double clevis untuk gerakan hayunan berengsel

   2. Siri Terbitan Utama

     -- SE / SED / SEJ: Rod tunggal, rod berkembar, rod berkembar lejang boleh laras

     -- BSE: Silinder boleh dikunci untuk berhenti kedudukan pertengahan sewenang-wenangnya

     -- Versi tersuai suhu tinggi: Meterai khas untuk -20~+150 ℃

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan yang diperlukan, rizab ≥50% margin keselamatan; utamakan SE untuk beban berat & strok panjang.

   2. Pengesahan strok: Tambah margin keselamatan 10~20mm; lejang maks standard 1000mm, disesuaikan sehingga 1800mm.

   3. Padanan konfigurasi

     -- Maklum balas kedudukan: Pilih model magnet SE-S, padankan suis magnet CMSE/DMSE;

     -- Pemasangan: Lekap kaki LB untuk beban mendatar, bebibir FA untuk pemasangan menegak;

     -- Keperluan penguncian pertengahan: Pilih silinder boleh dikunci BSE.

Ringkasan Satu Ayat

     SOLH SE ISO15552 silinder bebas tie-rod persegi boleh menggantikan FESTO DNC dan SMC CP96S secara terus, dilengkapi dengan kusyen udara boleh laras dan bentuk pelekap yang banyak, penggerak linear lejang panjang yang sempurna untuk peralatan automasi beban sederhana berat.
