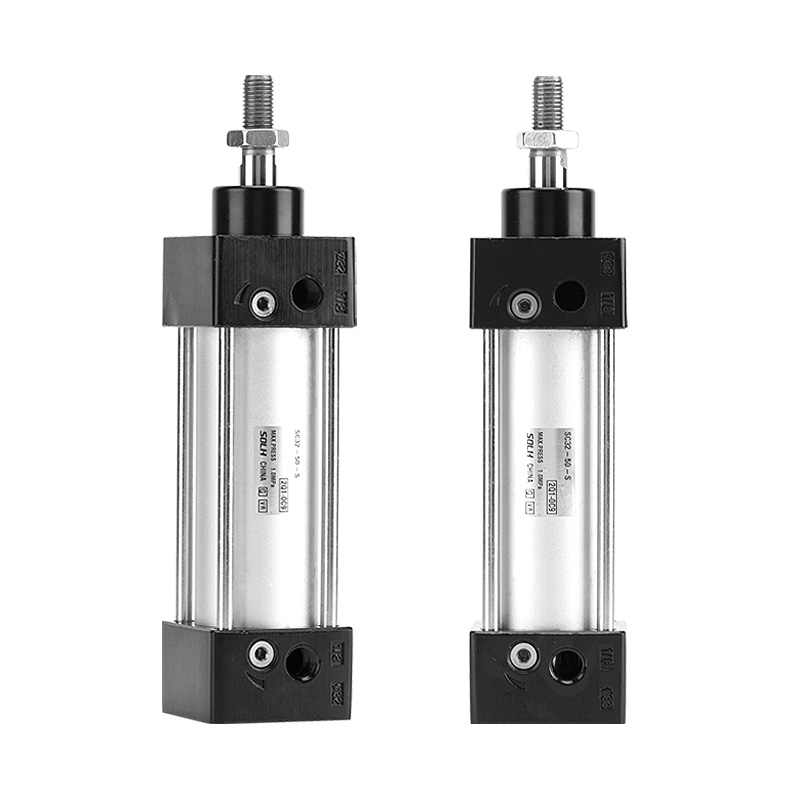

Silinder Udara Standard Siri SC (Jenis Pemangku Berganda Tie-Rod)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     SOLH SC siri tie-rod standard cylinder, model asas ialah single rod double acting type. Empat batang pengikat mengunci penutup hadapan dan hujung belakang untuk struktur tegar, aksesori pemasangan lengkap, julat lejang yang luas. Digunakan secara meluas untuk menolak, pengendalian bahan dan kedudukan dalam talian automasi, yang merupakan silinder pneumatik standard ekonomi yang paling popular.

Struktur Teras & Ciri Reka Bentuk

     -- Struktur: Empat batang pengikat menyambung tong aluminium dan penutup hujung, ketegaran tinggi, anti-impak, operasi jangka panjang yang stabil.

     -- Jenis Lakonan: Batang tunggal bertindak ganda, daya keluaran dua arah.

     -- Bahan: Tong aluminium beranod keras, pengedap omboh dua arah; rod omboh keluli 45# bersalut krom keras.

     -- Kusyen: Kusyen udara boleh laras pada kedua-dua hujung untuk mengurangkan hentaman dan bunyi operasi.

     -- Pemasangan Penderia: Alur penderia pada kawasan rod pengikat untuk suis magnet CMSG/DMSG/EMSG untuk mengesan kedudukan omboh.

     -- Kelebihan: Panjang badan lebih pendek di bawah saiz lubang yang sama berbanding silinder profil ISO15552, kos berdaya saing.

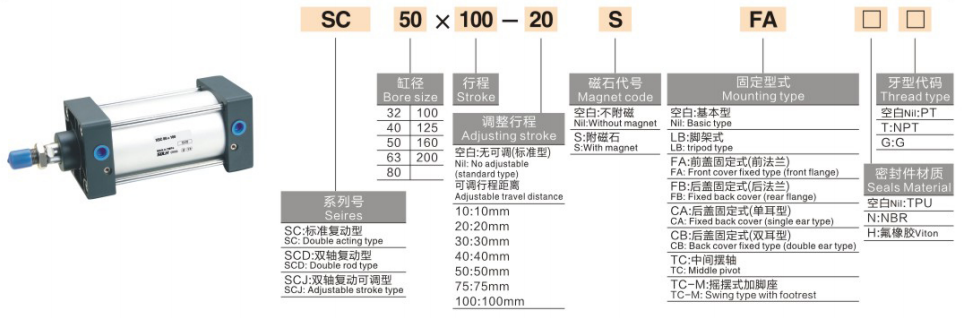

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：SC50×100-S

   2. Model Derivatif

     -- SCD: Double rod double acting, anti kilasan

     -- SCJ: Rod dua dengan lejang boleh laras

     -- SCF: Silinder injap solenoid bersepadu

     -- SCL: Silinder boleh dikunci, menahan beban apabila udara terputus

   3. Contoh Pesanan Standard

     -- SC63×150-S: Bore63, stroke150, magnet terbina dalam, jenis asas

     -- SCJ40×200-S: Bore40, lejang200, lejang boleh laras, dengan magnet

Spesifikasi Teknikal Teras

Teras Teori @0.5MPa (Rod Tunggal, Unit:N, Faktor Keselamatan ≥2)

Jenis & Aksesori Pemasangan

   1. Pilihan Pemasangan

     --  Jenis asas, bebibir FA/FB, clevis CA/CB, pelekap kaki LB, trunnion TC/TCM1.

   2. Aksesori Pilihan

     -- Sendi terapung, mata rod, penyambung I/Y/U/F, suis magnet CMSG/DMSG/EMSG.

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan yang diperlukan berdasarkan beban, rizab ≥50% margin keselamatan; saiz naik taraf untuk julur / beban mengimbangi.

   2. Pengesahan strok: Tambahkan margin keselamatan 10~20mm pada perjalanan yang berkesan; lejang standard maks 1000mm.

   3. Padanan konfigurasi

     -- Maklum balas kedudukan: Pilih model magnet -S dan padankan suis magnet;

     -- Pemasangan: Pilih bebibir /kaki/clevis mengikut susun atur mesin;

     -- Fungsi khas: SCD untuk rod berkembar, SCJ untuk lejang boleh laras, SCL untuk mengunci beban.

Ringkasan Satu Ayat

     Silinder standard rod pengikat ekonomik siri SOLH SC dengan kusyen udara boleh laras dan pilihan pelekap yang banyak, penggerak linear kos rendah yang ideal untuk tugas penolak, pemindahan dan penentududukan automasi am.
