Siri SAI ISO15552 Silinder Standard Profil Bebas Tie-Rod

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

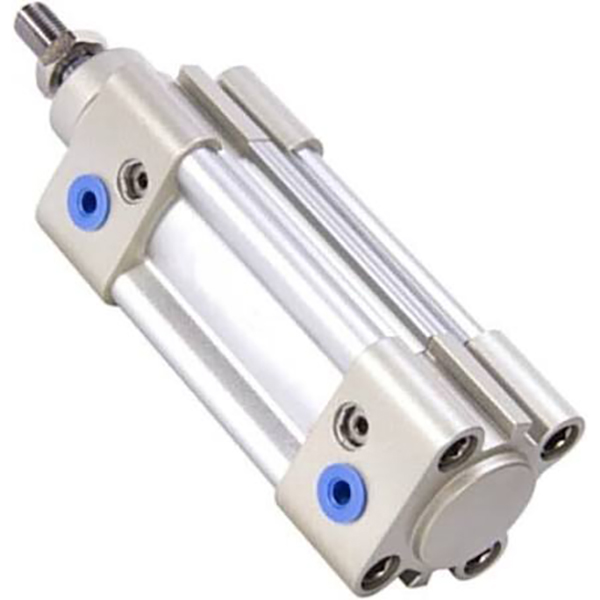

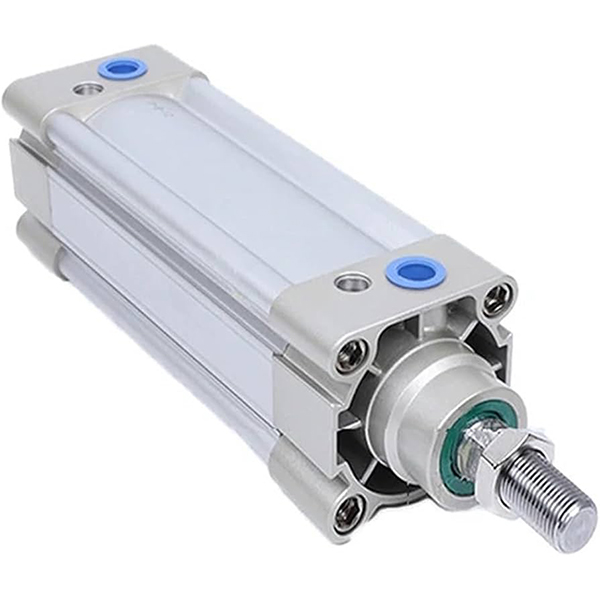

     Silinder profil bertindak dua siri SOLH SAI mematuhi piawaian antarabangsa ISO 15552 (ISO6431 asal) / VDMA 24562. Dimensi pelekap yang sama seperti siri SI, SE dan FESTO DNC untuk pertukaran terus. Menampilkan prestasi kos tinggi, prestasi stabil dan hayat perkhidmatan yang panjang, ia adalah silinder standard ISO gred sederhana yang paling banyak digunakan untuk peralatan automasi.

Struktur Teras & Ciri Reka Bentuk

   1. Pematuhan Standard: ISO15552 / VDMA24562, dimensi & aksesori pemasangan boleh tukar sepenuhnya.

   2. Struktur: Tong profil aluminium persegi bersepadu berbentuk M tanpa batang pengikat terdedah, ketegaran tinggi dan anti-karat. Alur sensor dua sisi untuk suis magnet CMSE / DMSE / CS1.

   3. Varian Operasi

     -- SAI: Model standard bertindak ganda rod tunggal

     -- SAID: Double rod double acting, kapasiti anti-kilasan yang sangat baik

     -- SAIJ: Rod dua dengan lejang boleh laras

     -- SAIL: Silinder boleh dikunci, menahan beban apabila bekalan udara hilang

     -- SAIF: Silinder bersepadu injap solenoid

     -- Akhiran -S: Cincin magnet terbina dalam untuk sensor kedudukan (tanpa -S = bukan magnet)

   4. Sistem Kusyen: Kusyen udara boleh laras dua hujung standard + pad penimbal elastik PPV, mengurangkan impak dan bunyi dengan berkesan di bawah kelajuan tinggi & beban berat.

   5. Pengedap: Pengedap pampasan sehala jenis Y berganda dengan alur penyimpanan minyak, tekanan permulaan rendah (0.1MPa), operasi tanpa minyak. Rod omboh keluli 45# bersalut krom keras, tahan haus & kalis karat.

Peraturan Pengekodan Model Lengkap

  1. Contoh Model：SAI50×150-S-FA

   2. Contoh Pesanan Standard

     -- SAI63×200-S: Bore63, stroke200, magnet terbina dalam, jenis asas

     -- SAID40×100-FB: Bore40, stroke100, rod berkembar, pelekap bebibir belakang

     -- SAIL80×300-S-LB: Bore80, stroke300, jenis boleh dikunci, pelekap kaki

Spesifikasi Teknikal Teras

Daya Tujah & Tarik Teori @0.6MPa (Rod Tunggal, Unit:N, Faktor Keselamatan ≥2)

Jenis Pemasangan & Model Terbitan

   1. Pilihan Pemasangan

     -- Jenis asas, pelekap kaki LB, bebibir FA/FB, clevis CA/CB, trunnion TC/TCM. Aksesori pilihan: Sambung terapung, mata rod, penyambung I/Y/U/F.

   2. Siri Terbitan Utama

     -- BERKATA: Double rod double acting

     -- SAIJ: Rod dua dengan lejang boleh laras

     -- SAIL: Silinder boleh dikunci untuk memegang kedudukan pertengahan

     -- SAIF: Silinder injap solenoid bersepadu

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan yang diperlukan mengikut beban, rizab margin keselamatan ≥50%; naik taraf 1~2 saiz di bawah beban mengimbangi /beban julur.

   2. Pengesahan lejang: Tambahkan margin keselamatan 20~50mm untuk perjalanan yang berkesan; lejang standard maks 1000mm, disesuaikan sehingga 2000mm.

   3. Padanan konfigurasi

     -- Maklum balas kedudukan: Pilih model magnet -S, padankan suis magnet CMSE/DMSE;

     -- Pemasangan: Lekapan kaki LB untuk beban berat mendatar; Flange FA diutamakan untuk pemasangan menegak;

     -- Fungsi khas: Pilih SAID untuk rod berkembar, SAIJ untuk lejang boleh laras, SAIL untuk mengunci kedudukan, SAIF untuk susun atur padat.

Ringkasan Satu Ayat

     Silinder profil bebas tie-rod SOLH SAI ISO15552 boleh secara langsung menggantikan siri FESTO DNC, SE dan SI, dilengkapi dengan penimbal PPV boleh laras dan varian kaya, penggerak linear am yang kos efektif untuk automasi eksport, pembungkusan dan peralatan alat mesin.
