Silinder Penyumbat Siri RSQ | Silinder Berhenti Pneumatik Ketinggian Pemasangan Tetap

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH RSQ ialah silinder penyumbat ketinggian pemasangan tetap yang direka untuk kedudukan talian penghantar automatik dan pengehadan bahan kerja. Ia meliputi saiz gerudi dari φ12mm hingga φ50mm dengan lejang standard antara 10mm hingga 30mm. Menampilkan struktur tegar ketinggian tetap, penimbal terbina dalam, 10 jenis hujung rod pilihan dan pelekap suis magnet 4 sisi, silinder RSQ memberikan penyelesaian berhenti kos rendah dan kebolehpercayaan tinggi untuk penyekatan stesen penghantar, penentududukan palet dan pengehadan bahan kerja, berfungsi sebagai komponen teras standard untuk sistem penghantar automatik.

  1.1 Struktur Tegar Ketinggian Tetap

     Berbeza daripada siri RSG boleh laras ketinggian, siri RSQ menggunakan reka bentuk ketinggian pemasangan tetap yang tidak boleh laras. Ia mempunyai struktur yang lebih ringkas, ketegaran keseluruhan yang lebih tinggi dan pemasangan di tapak yang lebih pantas, padanan dengan sempurna susun atur stesen ketinggian tetap dan menghapuskan prosedur penentukuran ketinggian.

  1.2 Adaptasi Multi-Rod-End Serbaguna

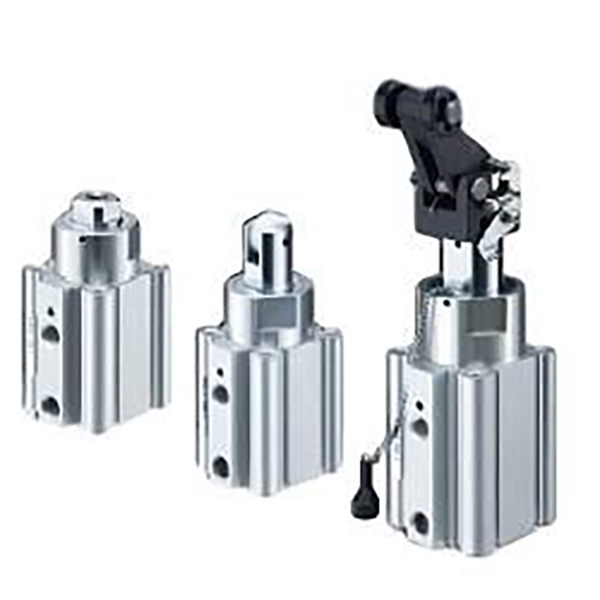

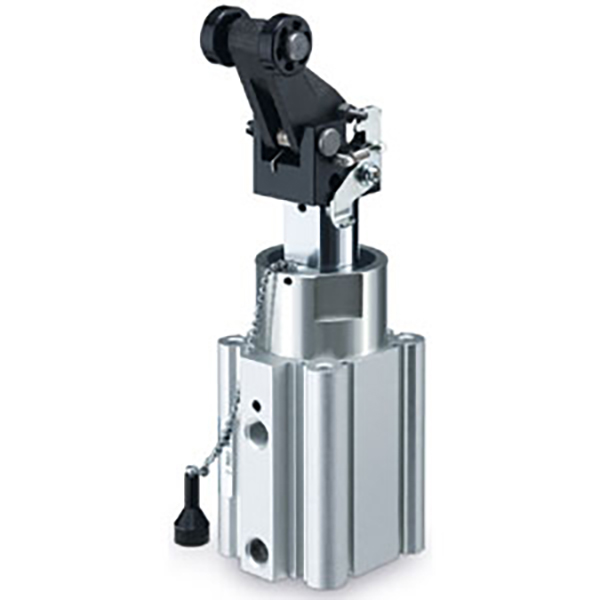

     Dilengkapi dengan 10 jenis pilihan hujung rod, termasuk struktur rod bulat, potongan serong, penggelek dan tuil, meliputi senario berhenti beban ringan, sederhana dan berat sepenuhnya. Jenis tuil (L/B/C/D/E) mengguna pakai reka bentuk penimbal hidraulik terbina dalam dengan penyerapan tenaga yang sangat baik dan rintangan hentaman yang kuat untuk keadaan kerja frekuensi tinggi dan berimpak berat.

  1.3 Pemasangan Fleksibel & Susun Atur Suis

     Badan silinder menyokong pemasangan suis magnet 4 sisi (serasi dengan suis siri D-A9□/M9□/P3DWA) tanpa aksesori pelekap tambahan. Dua kaedah pemasangan standard tersedia: pemasangan lubang melalui jenis B (standard) dan pemasangan lubang berulir dua hujung jenis A, menyesuaikan diri dengan pelbagai bingkai peralatan dan ruang pemasangan.

  1.4 Reka Bentuk Tanpa Minyak & Servis Panjang

     Mod dwi-tindakan dwi-tindakan, spring-return dwi-tindakan dan lakonan tunggal (spring extend) memenuhi keperluan tindakan yang pelbagai. Penampan getah standard memastikan operasi yang stabil. Rod omboh menggunakan rawatan penyaduran krom keras, dan badan silinder menjalani proses anodisasi keras, mencapai rintangan haus dan rintangan hentaman yang cemerlang. Reka bentuk operasi bebas minyak menyesuaikan diri dengan persekitaran kerja yang bersih dan bebas habuk dengan kos penyelenggaraan yang rendah.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: RSQB20-15, RSDQL32-20

  2. Contoh Pesanan Standard

     • Model Standard Cincin Bukan Magnet: RSQB20-15 (Tiada cincin magnet, pemasangan lubang tembus, lubang φ20, lejang 15mm, hujung rod bulat standard)

     • Model Penampan Hidraulik Cincin Magnet: RSDQL32-20 (Gelang magnet terbina dalam, pelekap melalui lubang, lubang φ32, lejang 20mm, hujung penahan jenis tuil)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

  3.1 Spesifikasi Asas

     • Mod Operasi: Bertindak dua kali, berganda-pulangan spring, lakonan tunggal (lanjutan musim bunga)

     • Julat Tekanan Kerja: 0.05~1.0MPa; Tekanan Bukti: 1.5MPa

     • Suhu Ambien: -10℃~70℃ (tanpa suis); -10℃~60℃ (dengan suis)

     • Kelajuan Operasi Piston: 50~500mm/s

     • Mod Penampan: Penampan getah standard; Jenis tuil dilengkapi dengan penimbal hidraulik terbina dalam

     • Mod Pelinciran: Operasi tanpa minyak

  3.2 Gabungan Gerbang & Lejang Piawai

3.3 Daya Hentian Teori (Unit: N @0.5MPa, Bertindak Berganda)

3.4 Berat Produk (Unit: kg @20mm Strok, Siri RSQ)

4. Jenis Hujung Rod & Senario Berkenaan

5. Senario Aplikasi Biasa

     • Barisan Perhimpunan Berhenti: Digunakan pada perhentian palet, kedudukan stesen dan anti-anjakan untuk talian pemasangan peralatan elektronik dan rumah. Reka bentuk ketinggian tetap sangat sepadan dengan susun atur baris penghantar standard.

     • Had Talian Penghantar: Sesuai untuk bahan kerja berhenti pada tali pinggang dan penghantar penggelek, kedudukan stesen pemindahan, dan penyekatan garisan mencapah/mencantum. Pilihan hujung rod berbilang menyesuaikan diri dengan pelbagai gred beban.

     • Stesen Pemprosesan Automatik: Sesuai untuk mengehadkan pemuatan/pemunggahan alat mesin, kedudukan mesin pembungkusan dan pemberhentian stesen pemeriksaan, memberikan operasi kitaran yang stabil dan anti-gangguan.

     • Senario Berhenti Tugas Berat: Digunakan untuk pallet berat dan papan perkakas berhenti, kedudukan stesen kimpalan. Jenis tuil penimbal hidraulik dengan berkesan menahan hentaman kuat dan getaran frekuensi tinggi.

6. Panduan Pemilihan Pantas 3 Langkah

  1. Pemilihan Saiz Gergaji: Pilih gerek mengikut beban berhenti sebenar. Ikut peraturan: daya henti teori ≥ beban sebenar × 2 faktor keselamatan. φ16~φ20 untuk beban ringan, φ32 untuk beban sederhana, φ40~φ50 untuk beban berat.

  2. Pemilihan Strok: Lejang standard berjulat dari 10mm hingga 30mm. Rizab margin lejang tambahan 5~10mm berdasarkan ketinggian bahan kerja untuk mengelakkan gangguan mekanikal.

  3. Pemilihan Hujung Rod

￮ Beban ringan & kelajuan rendah: Pilih jenis batang bulat atau potongan serong

￮ Kelajuan tinggi & beban ringan: Pilih jenis penggelek

￮ Beban berat & impak frekuensi tinggi: Pilih jenis tuil penimbal hidraulik (B/C/D/E)

Ringkasan Satu Ayat

     Silinder penyumbat ketinggian tetap siri SOLH RSQ mempunyai struktur pelekap tetap yang tegar, pilihan hujung rod yang pelbagai, pemasangan suis 4 sisi dan prestasi jangka hayat tanpa minyak, menyediakan penyelesaian henti standard yang menjimatkan kos, stabil dan tahan hentaman untuk pelbagai stesen penghantar dan pemprosesan automatik.
