Silinder Penyumbat Tugas Berat Siri RS2H | Silinder Berhenti Tuas Penimbal Hidraulik Boleh Laras

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Kelebihan Struktur Teras

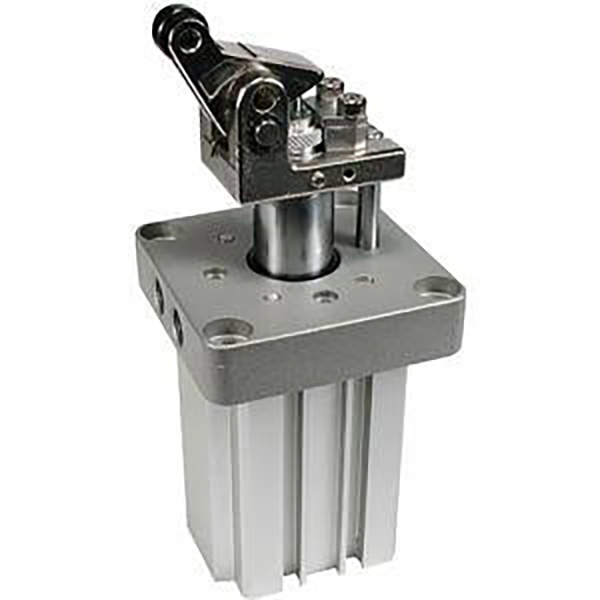

     Siri SOLH RS2H ialah silinder penyumbat jenis tuil tugas berat generasi baharu, direka secara profesional untuk kedudukan dan pengehadan talian penghantar beban berat. Tersedia dalam saiz gerudi besar φ50/63/80mm, ia mempunyai daya henti ultra tinggi, penimbal hidraulik boleh laras, struktur padat ringan dan rintangan hentaman yang unggul. Terpakai khas untuk palet berat 50–500kg dan plat perkakas, ia berfungsi sebagai komponen pemberhentian teras untuk talian penghantar automatik tugas berat, digunakan secara meluas dalam senario pemberhentian bahan kerja, pemindah kedudukan dan pengehad stesen.

  1.1 Prestasi Tugas Berat Dinaik Taraf

     Sebagai pengganti yang dinaik taraf untuk siri RS1H tradisional, RS2H mencapai peningkatan lebih daripada 30% dalam daya henti. Mengguna pakai gabungan penguatan daya tuil dan struktur penampan hidraulik, ia mampu menahan beban impak frekuensi tinggi dengan sempurna dan mengehadkan bahan kerja berat secara stabil antara 50kg hingga 500kg, menyelesaikan masalah daya yang tidak mencukupi dan kegagalan mudah model lama di bawah operasi kitaran beban berat.

  1.2 Pengoptimuman Padat & Ringan

     Berbanding dengan siri RS1H, model lejang φ63-30 mengurangkan berat keseluruhan sebanyak 22% dan memendekkan jumlah panjang sebanyak 9mm. Struktur bersepadu yang dioptimumkan menjimatkan ruang pemasangan sambil meningkatkan ketegaran struktur keseluruhan, merealisasikan saiz yang lebih kecil, berat yang lebih ringan dan kestabilan yang lebih tinggi.

  1.3 Penampan Hidraulik Boleh Laras Teras

     Penampan hidraulik boleh laras terbina dalam sebagai standard. Pengguna boleh melaraskan rintangan redaman secara bebas melalui cakera pelarasan berputar untuk menyesuaikan diri dengan bahan kerja yang berbeza berat dan kelajuan penghantaran. Penampan menyokong penggantian pantas tanpa alat dengan melonggarkan skru set M4, meningkatkan kecekapan penyelenggaraan di tapak dengan sangat baik dan mengurangkan masa henti.

  1.4 Reka Bentuk Tuas Ketegaran Tinggi & Dwi Roller

     Tuas berkekuatan tinggi dilengkapi dengan struktur penampan dalaman yang dipertingkatkan. Dua pilihan bahan penggelek tersedia: resin (L) dan keluli karbon (M), menampilkan rintangan haus dan prestasi anti-rekahan. Diameter penggelek yang diperbesarkan memastikan operasi gelek yang lancar dan keupayaan anti pesongan yang kuat, dengan berkesan mengelakkan kesesakan dan kerosakan beban sipi semasa pemberhentian beban berat.

 1.5 Konfigurasi Boleh Ditukar Sepenuhnya & Dipelbagaikan

     Dimensi pemasangan boleh ditukar ganti sepenuhnya dengan siri RS1H tradisional, menyokong penggantian terus dan naik taraf tanpa mengubah suai bingkai lekapan. Fungsi lanjutan pilihan termasuk mekanisme penguncian anti-lantunan, buka kunci pelepasan manual dan suis pengesan tuil, memenuhi keperluan kawalan keadaan kerja beban berat yang kompleks.

  1.6 Struktur Hayat Tanpa Minyak & Berkhidmat Panjang

     Mod dwi-tindakan dwi-tindakan, dwi-tindakan pegas dan lakonan tunggal meliputi permintaan operasi yang pelbagai. Rod omboh bersalut krom keras dan badan silinder beranod keras memberikan rintangan haus dan rintangan hentaman yang sangat baik. Reka bentuk operasi bebas minyak menyesuaikan diri dengan persekitaran yang bersih dan keadaan kerja kalis percikan kimpalan dengan kos penyelenggaraan yang rendah dan hayat perkhidmatan yang panjang.

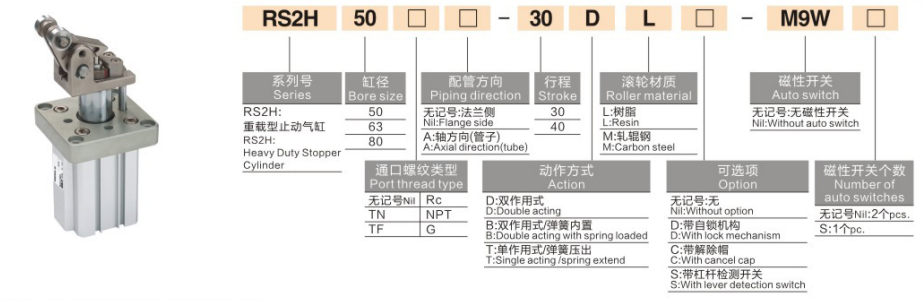

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Contoh Perintah Standard

    • Model Tugas Berat Am: RS2H63-30LD-M9BW (φ63 lubang, lejang 30mm, penggelek resin, dua tindakan, dengan suis magnet M9BW)

    • Model Pengunci Keselamatan Tinggi: RS2H80-40TM-XC102 (φ80 lubang, lejang 40mm, penggelek keluli karbon, satu-tindakan, dengan mekanisme penguncian anti-lantunan)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

  3.1 Spesifikasi Asas

     • Mod Operasi: Lakonan dua kali, lakonan berganda pegas, pegas memanjangkan lakonan tunggal

     • Julat Tekanan Kerja: 0.05~1.0MPa; Tekanan Bukti: 1.5MPa

     • Suhu Ambien: -10℃~60℃ (persekitaran bebas ais)

     • Sistem Penampan: Penampan hidraulik boleh laras terbina dalam standard + penimbal getah dwi hujung

     • Mod Pelinciran: Operasi tanpa minyak

     • Kaedah Pemasangan: Pemasangan bebibir standard, pemasangan suis magnet 4 sisi tersedia

  3.2 Gabungan Gerbang & Lejang Piawai

  3.3 Daya Hentian Teori (Unit: kN @0.5MPa, Output Tuas)

  3.4 Perbandingan Berat Produk (Unit: kg @ Strok Standard)

4. Garis Panduan Konfigurasi & Pemilihan Teras

 4.1 Pemilihan Bahan Penggelek

     • Penggelek Resin (L): Bunyi yang rendah dan anti calar pada permukaan palet. Sesuai untuk senario beban ringan/sederhana (50–200kg) dan operasi berkelajuan tinggi (≤0.5m/s), melindungi bahan kerja sambil memastikan pemberhentian yang stabil.

     • Penggelek Keluli Karbon (M): Rintangan haus ultra tinggi dan rintangan hentaman yang kuat. Sesuai untuk beban berat (200–500kg), berbasikal frekuensi tinggi (≥1000 kali/hari) dan keadaan kerja industri yang keras dengan hayat perkhidmatan yang panjang.

  4.2 Pemilihan Mod Operasi

     • Lakonan Berganda (D): Pengapit dan pelepasan boleh dikawal dua hala dengan daya henti maksimum. Dioptimumkan untuk keadaan kerja mula-henti beban berat dan frekuensi tinggi.

     • Lakonan Berganda Bermuatan Spring (B): Pelepasan automatik apabila kuasa mati, mengutamakan keselamatan peralatan dan kakitangan. Sesuai untuk stesen berbahaya dan senario perlindungan pemadaman kuasa.

     • Lakonan Tunggal (T): Lanjutan spring, mod tarik balik mampatan udara. Penjimatan tenaga dan kos efektif, terpakai untuk senario pemberhentian beban ringan dan frekuensi rendah.

  4.3 Aksesori Fungsian Tugas Berat Pilihan

     • Mekanisme Mengunci (-XC102): Penguncian automatik selepas berhenti untuk mengelakkan lantunan semula bahan kerja dan anjakan, sesuai untuk stesen beban ringan dan anti-anjakan berkelajuan tinggi.

     • Fungsi Buka Kunci Manual: Lepaskan tuil secara manual semasa kegagalan kuasa atau kegagalan peralatan, memastikan penyelenggaraan yang selamat dan mudah di tapak.

     • Suis Pengesanan Tuas: Mengesan lanjutan tuil dan menetapkan semula status, menyokong kawalan pautan PLC dan operasi saling kunci automatik untuk barisan pengeluaran pintar.

5. Senario Aplikasi Biasa

     • Talian Penghantar Pallet Tugas Berat: Khusus untuk memberhentikan, memindahkan kedudukan dan anti-anjakan plat perkakas berat 200–500kg dalam industri automotif, perkakas rumah dan logistik, memberikan prestasi mengehadkan beban berat yang stabil.

     • Stesen Berat Kimpalan & Alat Mesin: Digunakan pada pengapitan beban berat lekapan kimpalan, pengehad pemuatan/pemunggahan alat mesin dan kedudukan acuan berat. Struktur penampan menahan hentaman kuat dan menghalang hakisan sanga kimpalan.

     • Sistem Pergudangan & Pemindahan Automatik: Digunakan untuk menghentikan palet gudang stereoskopik, kedudukan dok AGV dan mengehadkan mekanisme membalik tugas berat, menampilkan gerakan yang stabil dan maklum balas isyarat yang boleh dipercayai.

     • Talian Penghantar Tugas Berat Berkelajuan Tinggi: Sesuai untuk menghentikan bahan kerja berat berkelajuan tinggi (≤0.8m/s) pada talian penghantar roller dan tali pinggang. Penampan hidraulik boleh laras memastikan proses berhenti lancar dan kesan sifar.

6. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Saiz Gergaji: Pilih gerek mengikut berat bahan kerja dan kelajuan penghantaran. Ikut standard keselamatan: daya henti teori ≥ beban sebenar × 2. φ50 untuk beban di bawah 200kg, φ63 untuk beban 200–350kg, φ80 untuk beban melebihi 350kg.

     2. Pemilihan Bahan Roller: Pilih penggelek resin (L) untuk senario ringan dan berkelajuan tinggi; pilih penggelek keluli karbon (M) untuk senario berbasikal beban berat dan frekuensi tinggi.

     3. Pemilihan Konfigurasi Fungsian: Pilih dwi-tindakan (D) + penggelek keluli karbon untuk keadaan kerja beban berat & frekuensi tinggi; tambah mekanisme penguncian (-XC102) untuk keperluan anti-lantunan; mengguna pakai jenis pegas (B) untuk stesen keutamaan keselamatan.

Ringkasan Satu Ayat

     Silinder penyumbat tugas berat siri SOLH RS2H yang dinaik taraf mempunyai daya henti 30% lebih tinggi, struktur padat ringan, penimbal hidraulik boleh laras dan pilihan dwi-gelek, menyediakan penyelesaian pemberhentian profesional kestabilan tinggi, anti-impak dan mesra penyelenggaraan untuk talian penghantar automatik beban berat 50–500kg.
