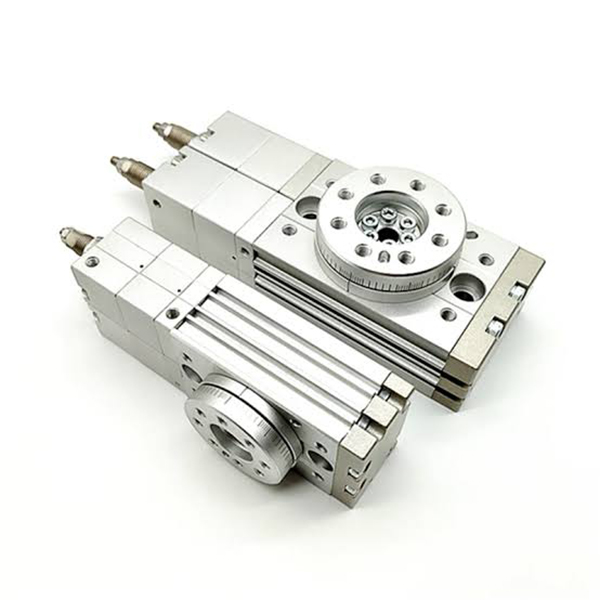

Silinder Putar Tiga Kedudukan Siri MSZ | Penggerak Pneumatik Rak & Pinion

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Kedudukan Teras

  Siri SOLH MSZ ialah silinder meja putar rak-dan-pinion profesional yang direka khas untukkedudukan tiga kedudukan. Ia menampilkan fungsi tiga hentian kiri/tengah/kanan (0° / Pertengahan henti / 180°) unik, menyelesaikan titik sakit kedudukan yang tidak dapat dicapai oleh silinder putar dua kedudukan standard untuk berhenti pertengahan lejang. Dikawal oleh satu injap solenoid tekanan tengah 5/3 hala tanpa konfigurasi litar dwi-injap, ia sangat memudahkan susun atur sistem pneumatik. Kedudukan tengah menyokong pelarasan halus ±10°, manakala kedua-dua hujung merealisasikan penalaan sudut 0~95°, menjadikannya penyelesaian pneumatik yang optimum untuk pengalihan bahan kerja, pengisihan, pengindeksan berbilang stesen dan senario yang memerlukan kedudukan perantaraan mandatori.

  1.1 Teras Pemilihan Pantas Siri

Kedudukan Produk Teras: Menyedari putaran tepat tiga hentian 0° (Kiri) → Tengah (Tengah) → 180° (Kanan) dengan kedudukan pertengahan boleh laras untuk memenuhi permintaan kedudukan fleksibel berbilang sudut.

2. Parameter Teknikal Teras (SOLH Standard)

  2.1 Spesifikasi Asas

     • Saiz Gergaji: 10 / 20 / 30 / 50

     • Mod Operasi: Bertindak dua, dwi-rak & pinion, tiga kedudukan tengah henti

     • Tekanan Kerja: 0.2~1.0MPa (Jenis penimbal getah); 0.2~0.6MPa (Jenis penimbal hidraulik)

     • Tekanan Bukti: 1.05MPa

     • Suhu Bekerja: 0℃~60℃ (Tiada persekitaran beku)

     • Sudut Ayunan: 0~95° untuk hujung tunggal, jumlah sudut boleh laras 0~190°

     • Pelarasan Pertengahan Hentian: ±10° penalaan halus berdasarkan kedudukan tengah

     • Ketepatan Kedudukan: ±0.02mm (Jenis ketepatan tinggi MSZA); ±0.05mm (Jenis Asas MSZB)

     • Mod Pelinciran: Operasi pelinciran sendiri tanpa minyak

     • Benang Pelabuhan: M5×0.8 (10/20 lubang); M8×1.25 (30/50 lubang)

  2.2 Tork Output & Beban Dibenarkan (0.5MPa)

  2.3 Kapasiti Penyerapan Tenaga Penampan

3. Ciri-ciri Struktur & Prinsip Kerja Tiga Kedudukan

  3.1 Kelebihan Struktur Teras

     • Dwi-Rak & Dwi-Omboh Struktur Pertengahan Henti: Mengguna pakai gear pemacu rak dua dan reka bentuk omboh henti tengah bebas, menghapuskan tindak balas dan mengeluarkan tork yang stabil dan konsisten semasa penukaran tiga kedudukan.

     • Reka Bentuk Meja Putar Bersepadu: Dilengkapi dengan lubang pin penentududukan untuk pemasangan langsung bahan kerja, menampilkan ketegaran tinggi dan pemasangan yang ringkas dan pantas tanpa lekapan tambahan.

     • Lubang Telus Berongga Tengah: Lubang melalui tengah terbina dalam (Ø6~Ø12), membolehkan paip udara dan wayar elektrik melalui dengan kemas, merealisasikan pendawaian dan paip bersepadu.

     • Pelarasan Sudut Bebas: Dilengkapi dengan bolt pelarasan profesional, menyokong penalaan halus bebas sudut had kiri/kanan dan kedudukan henti tengah, merealisasikan penentukuran sudut fleksibel.

     • Slot Suis Magnet Standard: Alur terpelihara standard pada kedua-dua belah, serasi dengan suis magnet D-M9B dan D-A93, merealisasikan pengesanan masa nyata tiga kedudukan kiri/tengah/kanan untuk pautan isyarat automatik.

  3.2 Prinsip Kawalan Tiga Kedudukan (Kelebihan Teras)

   Siri MSZ memerlukan sahajasatu injap solenoid tekanan tengah 5/3 hala untuk merealisasikan pensuisan tiga kedudukan, tiada pensuisan dwi-injap atau litar udara kompleks diperlukan, yang memudahkan struktur sistem dan mengurangkan kos peralatan keseluruhan.

     1. Kedudukan Kiri (0°): Injap solenoid masukan udara stesen kiri, bekalan udara satu sisi dan ekzos sisi belakang, memacu meja putar untuk mengunci dengan tepat pada kedudukan had kiri 0°.

     2. Kedudukan Kanan (180°): Injap solenoid masukan udara stesen kanan, tindakan litar udara songsang, memacu meja putar untuk berputar dan mengunci pada kedudukan had kanan 180°.

     3. Kedudukan Hentian Tengah (M): Stesen tengah injap solenoid, kedua-dua belah silinder diberi tekanan serentak. Omboh putar mengekalkan keseimbangan daya, dan omboh henti tengah bebas menolak dan mengunci meja pada kedudukan tengah pratetap, merealisasikan kedudukan pertengahan yang stabil.

4. Peraturan Penamaan Model Lengkap

  Kod Model Biasa: MSZB20-R-M9BL

5. Peraturan Pemilihan & Aplikasi Biasa

  5.1 Peraturan Keutamaan Pemilihan

     1. Permintaan Kedudukan Didahulukan: Pilih siri MSZ untuk keadaan kerja yang memerlukan hentian tiga kedudukan (kiri/tengah/kanan); Silinder putar dua kedudukan MSQ/HRQ tidak berkenaan.

     2. Padanan Ketepatan: Pilih jenis ketepatan tinggi MSZA untuk senario kedudukan ulangan tinggi; pilih jenis asas MSZB yang kos efektif untuk senario universal umum.

     3. Padanan Kelajuan & Muatan: Gunakan jenis penimbal hidraulik -R untuk operasi berkelajuan tinggi, beban berat dan berimpak tinggi; penimbal getah standard adalah mencukupi untuk operasi beban ringan berkelajuan rendah.

     4. Muatkan Pengesahan: Pastikan beban jejarian sebenar, beban paksi dan momen lentur adalah lebih rendah daripada nilai yang dibenarkan untuk mengelakkan kesesakan dan sisihan kedudukan.

  5.2 Senario Aplikasi Biasa

     • Pengalihan & Pengisihan Bahan Kerja: Realisasikan kedudukan tengah dan pengedaran bahan kiri/kanan dengan pensuisan berbilang sudut 0°/90°/180°.

     • Pengindeksan berbilang stesen: Pensuisan tiga kedudukan untuk stesen pemasangan automatik, pengesanan dan pemindahan proses.

     • Bahan Kerja Flip & Steering: Selesaikan tindakan membalik dan stereng stabil melalui 0° → tengah → 180° putaran progresif.

     • Automasi Elektronik & Pembungkusan: Digunakan pada pengetatan penutup botol, kedudukan cip, pengesanan produk berbilang sudut dan peralatan pembungkusan ketepatan.

6. Perbandingan Perbezaan Teras MSZ vs MSQ

Ringkasan Satu Ayat

     Silinder putar rak-dan-pinion siri SOLH MSZ mencapai kedudukan tiga hentian kiri/tengah/kanan eksklusif dengan kawalan mudah injap tunggal, sudut tengah boleh laras dan ketepatan ulangan yang tinggi, sebagai penyelesaian tersuai profesional untuk peralatan pengisihan automatik, pengindeksan dan kedudukan berbilang sudut.
