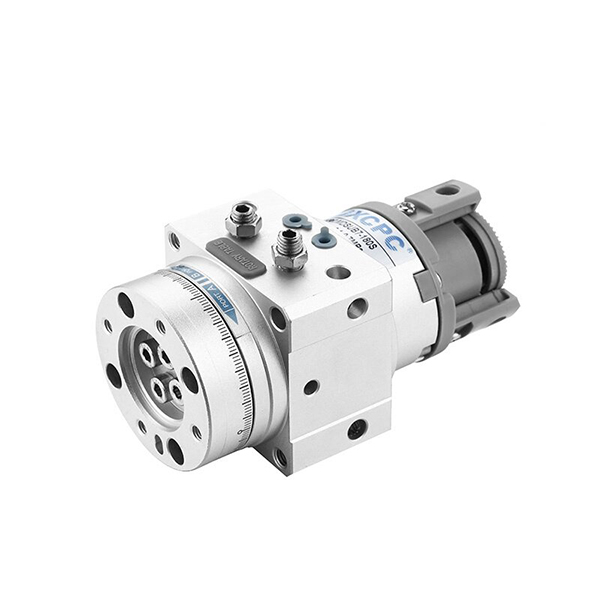

Silinder Putar Vane Siri MSUB | Silinder Berayun Padat Ketepatan Tinggi

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH MSUB ialah silinder meja putar satu-ram berketepatan tinggi yang direka untuk aplikasi ayunan ketepatan beban ringan. Ia menampilkan struktur padat bersepadu, sudut ayunan boleh tala halus, pelekap berbilang permukaan dan prestasi tindak balas ultra rendah. Meliputi 4 spesifikasi saiz (sepadan dengan gerek φ10/φ15/φ20/φ30), ia digunakan secara meluas dalam putaran manipulator, kedudukan pengindeksan kecil dan stesen flip bahan kerja, berfungsi sebagai penyelesaian hayunan ketepatan tinggi arus perdana untuk barisan pengeluaran ketepatan automatik.

  1.1 Meja Putar Bersepadu & Struktur Silinder

     Reka bentuk bersepadu platform berputar dan silinder pemanduan menghilangkan kelegaan gear sepenuhnya dengan ketegaran keseluruhan yang dipertingkatkan. Model standard mencapai toleransi habis sangat rendah, manakala versi ketepatan tinggi MSUA yang dinaik taraf memberikan ketepatan goyangan platform dalam ≤0.03mm, memastikan kedudukan ketepatan yang stabil dan boleh diulang.

 1.2 Reka Bentuk Van Tunggal Bermuatan Tinggi

     Mengguna pakai susun atur struktur ram tunggal yang dioptimumkan, silinder mempunyai volum yang lebih kecil dan berat yang lebih ringan. Kapasiti bebannya adalah 2~3 kali lebih tinggi daripada silinder siri CRB1 tradisional dengan saiz yang sama, merealisasikan pengecilan dan output tork tinggi secara serentak.

  1.3 Sudut Ayunan Boleh Laras Dengan Tepat

     • Strok Standard: 90° / 180° pilihan untuk permintaan putaran yang pelbagai.

     • Toleransi Pelarasan Halus: Reka bentuk ram tunggal menyokong penalaan halus ±5° pada kedua-dua hujung; jenis dwi-vane menyokong ±2.5° penalaan halus.

     • Ketepatan Kedudukan: Toleransi sudut ayunan yang ketat 90°±10′ / 180°±10′, memenuhi keperluan pengindeksan berketepatan tinggi dan membalikkan.

 1.4 Pilihan Pemasangan & Paip yang Fleksibel

     • Mod Paip: Paip sisi dan paip paksi pilihan; model yang dilengkapi suis magnet hanya menyokong paip sisi untuk pemerolehan isyarat yang stabil.

     • Mod Pemasangan: Struktur bebibir berbilang muka menyokong pemasangan omni-directional, menjimatkan ruang dalaman peralatan dengan berkesan dan menyesuaikan diri dengan senario susun atur yang padat.

  1.5 Kebocoran Rendah & Hayat Perkhidmatan Panjang

     Mengguna pakai struktur pengedap khas yang disesuaikan untuk meminimumkan kebocoran udara dalaman dan luaran. Reka bentuk operasi bebas minyak standard menyesuaikan diri dengan persekitaran pengeluaran yang bersih dan keadaan kerja industri am, mengurangkan kos penyelenggaraan dan memanjangkan hayat perkhidmatan yang berterusan.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: MSUB7-180S, MDSUB20-90S

  2. Contoh Pesanan Standard

     • Model Bukan Magnet Piawai: MSUB7-180S (Saiz 7, sudut ayunan 180°, tanpa cincin magnet)

     • Model Maklum Balas Magnetik: MDSUB20-90S (Saiz 20, sudut ayunan 90°, cincin magnet terbina dalam untuk pemasangan suis)

3. Parameter Teknikal Am (20℃, Keadaan Standard)

  3.1 Spesifikasi Asas

     • Mod Operasi: baling tunggal bertindak dua kali

     • Cecair Bekerja: Udara termampat (operasi bebas minyak)

     • Suhu Ambien: 5℃~60℃

     • Julat Tekanan Kerja: Saiz 1: 0.2~0.7MPa; Saiz 3/7: 0.15~0.7MPa; Saiz 20: 0.15~1.0MPa

     • Masa Ayunan (@0.5MPa): 0.07~0.3s/90° (boleh laras)

     • Jenis Galas: Galas gelongsor beban tinggi

  3.2 Jadual Parameter Prestasi Utama

4. Garis Panduan Konfigurasi & Pemilihan Teras

  4.1 Pemilihan Saiz (Berdasarkan Tork & Beban)

     • Saiz 1 (φ10): Output tork 0.3N·m, sesuai untuk beban ultra-ringan mikro (≤1kg) dan senario gerakan berputar ketepatan frekuensi tinggi.

     • Saiz 3 (φ15): Output tork 0.7N·m, sesuai untuk aplikasi beban ringan kecil (1~3kg) seperti putaran sendi lengan robot.

     • Saiz 7 (φ20): Output tork 0.9N·m, padanan dengan sempurna kedudukan pengindeksan beban kecil dan sederhana (3~5kg) dan stesen flip bahan kerja.

     • Saiz 20 (φ30): Output tork tinggi 2.9N·m, terpakai untuk tugasan kedudukan putar tugas berat sederhana beban berat (5~10kg).

  4.2 Pemilihan Sudut & Ketepatan

     • Sudut Ayunan 90°: Direka untuk membalikkan sudut kanan dan menukar arah, digunakan secara meluas dalam pemuatan/pemunggahan bahan kerja dan kedudukan stereng 90°.

     • Sudut Ayunan 180°: Sesuai untuk putaran separuh kitaran dan membalikkan bahan kerja, merealisasikan kedudukan terbalik 180° dan pensuisan stesen dua arah.

     • Peningkatan Ketepatan Tinggi: Pilih siri MSUA untuk keperluan ketepatan ultra tinggi dengan ketepatan goyangan platform ≤0.03mm.

  4.3 Tatarajah Suis Magnet

     • MSUB (Bukan Magnet): Versi ekonomi asas tanpa cincin magnet, kos efektif untuk gerakan kitaran mudah tanpa permintaan maklum balas isyarat.

     • MDSUB (Magnetik): Cincin magnet terbina dalam, serasi dengan suis magnet D-T791/D-T792 dengan kedudukan penderiaan boleh laras sewenang-wenangnya, menyokong kawalan rangkaian isyarat PLC automatik.

5. Senario Aplikasi Biasa

     • Sistem Robotik Ketepatan: Digunakan pada putaran sendi robot kecil dan hayunan kesan akhir, menampilkan saiz yang ringan, padat dan kebolehulangan kedudukan tinggi.

     • Stesen Pengindeksan Automatik: Sesuai untuk pengindeksan ketepatan 90°/180°, kedudukan pengesanan dan kedudukan stesen pemasangan dalam industri elektronik dan perkakas rumah kecil.

     • Melibas & Stereng Bahan Kerja: Sesuai untuk membalikkan dan menukar arah bahan kerja ringan (≤10kg) pada talian penghantar, mencapai sifar tindak balas dan putaran lancar berimpak rendah.

     • Platform Rotary Kecil: Digunakan secara meluas dalam platform berputar mikro, percetakan label dan putaran stesen penanda, dengan pemasangan yang fleksibel dan kesukaran penyelenggaraan yang rendah.

6. Perbandingan Pantas Siri MSUB lwn CRB2 / CRBU2

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Saiz: Kira tork berdasarkan berat bahan kerja dan jejari putaran dengan faktor keselamatan ≥2. Pilih Saiz 1 untuk beban ≤1kg, Saiz 3 untuk 1~3kg, Saiz 7 untuk 3~5kg, Saiz 20 untuk 5~10kg.

     2. Pemilihan Sudut: Pilih sudut ayunan 90° untuk pusingan dan stereng sudut kanan; pilih sudut ayunan 180° untuk pusingan separuh kitaran dan kedudukan terbalik.

     3. Pemilihan Fungsian: Pilih MDSUB dengan gelang magnet untuk maklum balas isyarat dan hubungan PLC; naik taraf kepada siri MSUA untuk permintaan kedudukan ketepatan ultra tinggi.

Ringkasan Satu Ayat

     Silinder putar baling padat siri SOLH MSUB menampilkan reka bentuk meja ketepatan tinggi bersepadu, sudut ayunan boleh laras dan kapasiti beban tinggi, menyediakan penyelesaian putaran ketepatan tindak balas rendah, kestabilan tinggi dan penjimatan ruang untuk stesen flip dan pengindeksan automatik beban ringan tahap 10kg.
