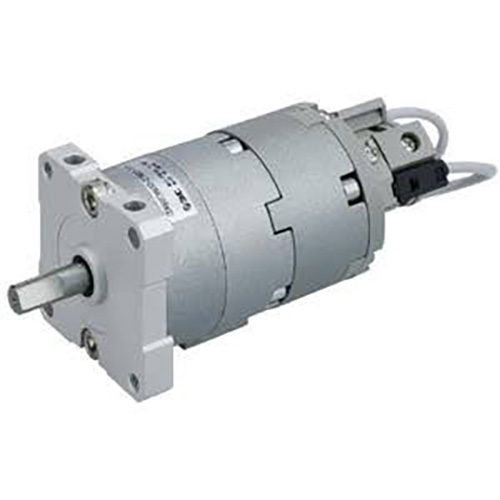

CRBU2 Siri Free Mount Vane Type Rotary Actuator

Jenama: SOLH oleh Richge Technology

Kedudukan Produk & Ciri Struktur Teras

     Siri SOLH CRBU2 ialah silinder ayunan berputar jenis ram mini yang direka untuk stesen putar ketepatan ruang terhad, menampilkan pelekap berbilang arah percuma, badan ringan ultra nipis, tindak balas gear sifar dan sudut hayunan lebar. Saiz gerek tersedia: 10/15/20/30/40, dengan pilihan ram tunggal/double untuk memenuhi pelbagai permintaan pusingan putar beban ringan.

 1. Sorotan Reka Bentuk Teras

     -- Pemacu terus ram (S ram tunggal / ram ganda D): Tiada transmisi gear, tindak balas sifar, putaran lancar dan kedudukan ultra-tepat

     -- Garis besar silinder pelekap percuma penuh: Atas/bawah/kiri/kanan/paksi boleh dipasang tanpa pendakap pelekap tambahan; 12% lebih ringan daripada CRB2 untuk susun atur peralatan padat yang padat

     -- Julat sudut hayunan penuh: Bim tunggal 90°/180°/270°; ram berganda 90°/100°, ayunan ram tunggal maksimum sehingga 270°

     -- Susun atur tiub dwi: Port sisi standard (tiada akhiran) / port paksi (akhiran E) untuk memadankan susun atur penghalaan saluran paip yang berbeza

     -- Modul berfungsi boleh dikembangkan: Unit pelarasan sudut W pilihan & gelang magnet terbina dalam untuk pemasangan suis magnet; tiada bahagian jejari yang menonjol untuk menjimatkan ruang kabinet

     -- Sistem pengedap kebocoran rendah premium: Pengedap komposit khas dengan henti kedudukan terbina dalam, kebocoran dalaman ultra rendah, operasi bebas minyak sesuai untuk persekitaran pengeluaran yang bersih

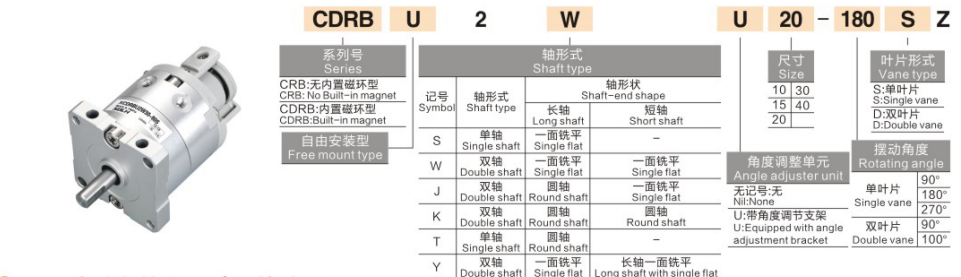

Peraturan Penamaan Model Lengkap

  1. Contoh Model: CRBU2WU20-180SE-M9BW

 2. Contoh Rujukan Pesanan Standard

     -- Port sisi ram tunggal standard: CRBU2-20-180S

     -- Dengan pelarasan sudut + ram berganda: CRBU2W30-90D

     -- Port paksi + suis magnet: CRBU2-15-270SE-M9B

Spesifikasi Teknikal Universal Standard (Tekanan Ujian: 0.5MPa)

  1. Parameter Prestasi Umum

     -- Julat tekanan operasi: Saiz 10/15: 0.2~0.7MPa; Saiz 20/30/40: 0.15~1.0MPa

     -- Suhu operasi ambien: 5 ~ 60 ℃ (tiada aising dalam paip udara)

     -- Ketepatan kedudukan ulangan sudut: ±0.01°, putaran stabil tindak balas sifar

     -- Penampan terbina dalam: Tiada; penyerap hentak luaran boleh dikonfigurasikan secara berasingan

     -- Tenaga kinetik impak yang dibenarkan: 0.00015 ~ 0.04J (meningkat secara berkadar dengan saiz lubang)

     -- Keperluan pelinciran: Reka bentuk bebas minyak pra-gris kilang

  2. Jadual Tork Output Teori (Unit: N·m @0.5MPa)

  3. Rujukan Berat & Dimensi Keseluruhan (spesifikasi 180°)

Kelebihan Daya Saing Teras

  1. Pemasangan percuma berbilang arah menjimatkan ruang

     -- Badan licin silinder boleh dibetulkan dengan skru pada sebarang permukaan tanpa kurungan; Badan 12% lebih ringan, pilihan optimum untuk bingkai peralatan bersepadu yang sangat padat

  2. Sifar tindak balas kedudukan sudut ultra-tepat

     -- Pemacu ram terus menghilangkan kelegaan siratan gear, putaran ultra-lancar dengan ketepatan ulangan ±0.01° untuk stesen kawalan sudut ketepatan yang ketat

  3. Julat ayunan boleh laras lebar dengan unit henti pilihan

     -- Ayunan ram tunggal maksimum 270°; Modul pelarasan sudut W membolehkan lejang boleh laras tak terhingga 0~240°, penalaan halus sudut berbilang stesen yang mudah

  4. Bim berganda memberikan tork berganda di bawah garis besar yang sama

     -- Dimensi luar yang sama, model ram ganda D memberikan tork dua kali ganda ram tunggal S untuk mengendalikan beban putar yang lebih tinggi

  5. hayat perkhidmatan panjang struktur pengedap bebas minyak

     -- Pengedap komposit geseran rendah, hayat perkhidmatan melebihi 5 juta kitaran pensuisan, serasi dengan bengkel biasa dan barisan pengeluaran bersih bebas habuk

Kaedah Pemasangan & Aplikasi Perindustrian Biasa

  1. Dua Borang Pemasangan Utama

     -- Pemasangan badan terus: Skru dikunci pada mana-mana permukaan silinder, pemasangan paksi/jejari boleh dilaksanakan, pembongkaran & penggantian pantas

     -- Pemasangan gabungan plat rata tambahan: Betulkan secara mendatar atau menegak melalui plat pelekap, sesuai untuk pengesan hujung robot, sisi peralatan & pemasangan tersembunyi atas

  2. Senario Aplikasi Biasa

     -- Automasi Elektronik 3C: Melibas komponen mini, kedudukan berputar kamera, pensuisan sudut jig, pengindeksan putar stesen pemeriksaan

     -- Talian Pemasangan Ketepatan: Mekanisme putar mengetatkan skru, pelarasan sudut kelim terminal, bahan kerja ringan 180° perolehan

     -- Jentera Pembungkusan: Putaran penyekat bahan, penalaan halus sudut pelekat label, suapan berputar lejang pendek

     -- Peralatan Automasi Am: Suis putar pintu peralatan, pensuisan stesen pengeluaran, putaran salingan beban cahaya frekuensi tinggi

Perbandingan Pemilihan: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

Panduan Pemilihan Pantas 3 Langkah

  1. Pemilihan saiz gerek berdasarkan beban tork

     -- Kira tork kerja sebenar, pilih model dengan margin keselamatan tork 50%:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. Pemilihan jenis ram

     -- Beban tork rendah ringan → S ram tunggal; Beban putar berat yang tinggi → D ganda ram (keluaran tork berganda)

  3. Padanan konfigurasi

     -- Penalaan halus sudut diperlukan: Tambah unit pelarasan sudut W akhiran (0~240° boleh laras tak terhingga)

     -- Maklum balas isyarat kedudukan PLC: Lengkapkan suis magnet M9B/M9BW untuk mengesan had putaran dua arah

     -- Permintaan penghalaan saluran paip: Kosong untuk port sisi standard, akhiran E untuk port udara tengah paksi

Ringkasan Satu Ayat

     Silinder putar baling pelekap bebas SOLH CRBU2 mempunyai pemasangan sewenang-wenang tanpa kurungan, ketepatan tindak balas sifar ±0.01°, pilihan tork ram tunggal/double dan susun atur port udara sisi/paksi, dengan pelaras sudut W pilihan dan suis magnet M9BW, penyelesaian padat ringan untuk 3C, pemasangan ketepatan dan pembungkusan lampu-beban berputar.
