MHZ2 / MHZL2 Parallel Air Gripper Pengenalan Produk Penuh

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

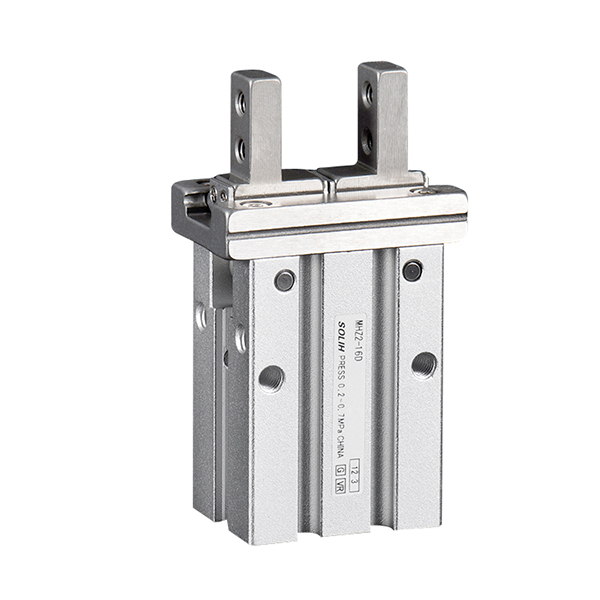

     SOLH MHZ2 (lejang standard) dan MHZL2 (lejang panjang) ialah pencengkam udara selari segerak dwi-omboh. Didorong oleh dwi omboh simetri dan rel panduan linear ketepatan, rahang dibuka dan ditutup secara selari tanpa pesongan, memberikan ketepatan kedudukan ulangan yang sangat tinggi. Bor yang tersedia: 10/16/20/25mm, menyokong tiga mod operasi: lakonan berganda (D), lakonan tunggal biasanya terbuka (S), lakonan tunggal biasanya tertutup (C). Berbilang gaya rahang yang boleh ditukar ganti dan susun atur port badan adalah pilihan, serasi dengan suis magnet M9BW untuk mengesan isyarat kedudukan terbuka/tertutup untuk saling kunci PLC.

     -- MHZ2: Pencengkam universal lejang pendek standard, direka untuk pengeluaran besar-besaran automatik berkelajuan tinggi & kitaran tinggi

     -- MHZL2: Varian lejang bukaan panjang lanjutan, untuk rongga dalam dan pengendalian bahan kerja bersaiz besar

     Kedua-dua siri berkongsi dimensi pelekap dan alat ganti yang sama, boleh ditukar ganti sepenuhnya dengan penggenggam setara yang diimport. Digunakan secara meluas dalam elektronik 3C, perkakasan ketepatan, automasi pembungkusan dan stesen pemuatan/pemunggahan bahan kerja kecil.

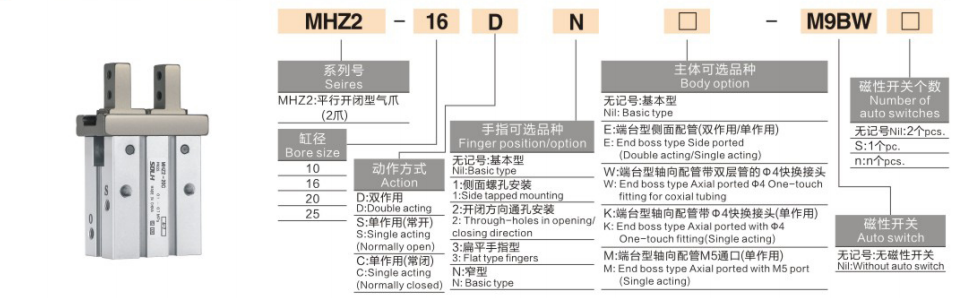

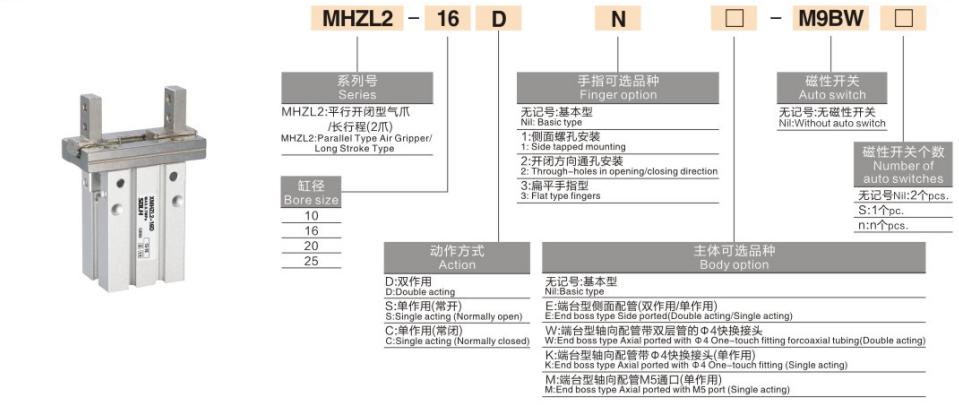

Peraturan Pengekodan Model Lengkap

    Format universal:Siri-Bore-Action-Jaw Option-Body Port Option-Magnet Suis Model-Kuantiti Suis

 1. Definisi Segmen Kod

   1.1 Siri

     -- MHZ2: Pencengkam selari 2 rahang lejang standard

     -- MHZL2: Pencengkam selari 2 rahang lejang panjang

   1.2 Bor: 10 / 16 / 20 / 25 mm

   1.3 Mod Tindakan

     -- D: Bertindak Berganda – Udara masuk untuk pengapit, udara terbalik untuk pelepasan, daya pengapit maksimum, standard pengeluaran besar-besaran

     -- S: Tunggal Bertindak TIDAK Biasanya Terbuka – Pengapit bekalan udara; spring secara automatik dilepaskan apabila kuasa dimatikan, mengelakkan bahan kerja hancur pada stesen pengecap panas

     -- C: Single Acting NC Biasanya Tertutup – Pelepasan bekalan udara; spring memegang daya pengapit tanpa tekanan udara, menghalang bahan kerja jatuh untuk pengendalian overhed robot

   1.4 Pilihan Rahang

     -- Kosong: Rahang asas standard

     -- 1: Rahang diketuk sisi untuk memasang lekapan tersuai lanjutan

     -- 2: Rahang lubang tembus dengan bolt menembusi untuk penetapan lekapan

     -- 3: Rahang rata nipis untuk kepingan nipis & bahan kerja celah sempit

     -- N: Rahang lebar sempit, badan langsing untuk susun atur peralatan terkurung padat

   1.5 Susun Atur Port Badan

     -- Kosong: Port udara sisi standard

     -- E: Jenis port sisi akhir (serasi dengan lakonan tunggal/berganda)

     -- W: Tamatkan port paksi pra-pasang Φ4 pemasangan tekan masuk berganda (hanya bertindak dua kali)

     -- K: Tamatkan port paksi dengan pemasangan tolak masuk Φ4 (hanya lakonan tunggal)

     -- M: Tamatkan port benang lurus M5 paksi (hanya lakonan tunggal)

  1.6 Suis Magnet

     -- Kosong: Tanpa suis pengesanan kedudukan

     -- M9BW / M9BL: Suis buluh magnetik standard kepada status buka/tutup maklum balas

   1.7 Akhiran Kuantiti Suis

     -- Kosong: 2 suis pcs sebagai standard, mengesan kedua-dua kedudukan pengapit & pelepasan

     -- S: 1 pc suis tunggal untuk pemantauan status tunggal

  2. Contoh Rujukan Pesanan

   2.1 MHZ2-16D-N-M9BW

     -- Penggenggam lejang standard, gerek 16, bertindak dua kali, rahang sempit, suis magnet 2pcs M9BW, badan port sisi asas.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Penggenggam lejang panjang, gerek 20, bertindak dua kali, rahang nipis rata, badan port sisi hujung, suis magnet tunggal M9BW.

Jadual Perbandingan Teras MHZ2 VS MHZL2

Struktur Dalaman Berkongsi & Kelebihan Teras (MHZ2 & MHZL2)

  1. Pemacu Segerak Dwi Omboh Simetri

     -- Omboh kiri & kanan menolak rahang serentak dengan tegasan seimbang, tiada anjakan sisi atau gelinciran berpusing semasa mencengkam, kedudukan stabil untuk komponen mikro seperti cip & PCB.

  2. Rel Panduan Linear Tahan Haus Tinggi

     -- Rel panduan aloi krom keras dipasangkan dengan peluncur pelincir diri PTFE, geseran rendah & rintangan hentaman yang kuat. Gris tahan lama pra-isi dari kilang, serasi litar udara bebas minyak.

  3. Ketepatan Kedudukan Ulangan Ultra Tinggi

     -- ±0.01mm kebolehulangan merentasi semua 10~25 lubang, sisihan dimensi sifar untuk elektronik ketepatan dan pemilihan perkakasan.

  4. Pemasangan Universal Berbilang Sudut

     -- Lubang pelekap diketuk pada bahagian bawah, dua sisi dan bahagian atas badan; rahang menyokong paip sisi, lubang tembus, gaya rata & sempit, boleh dipasang secara mendatar, menegak atau terbalik.

  5. Tiga Mod Tetapan Semula Spring Selamat

     -- Bertindak dua kali D: Daya pengapit konsisten yang stabil untuk pengeluaran besar-besaran berterusan selama 24 jam

     -- Tindakan tunggal S NO: Pelepasan automatik pada pemadaman kuasa, melindungi bahagian daripada remuk di stesen penekan panas / pengecap

     -- C NC lakonan tunggal: Pengapit kekal tanpa bekalan udara, menghapuskan risiko jatuh bahan kerja untuk robot atas EOAT

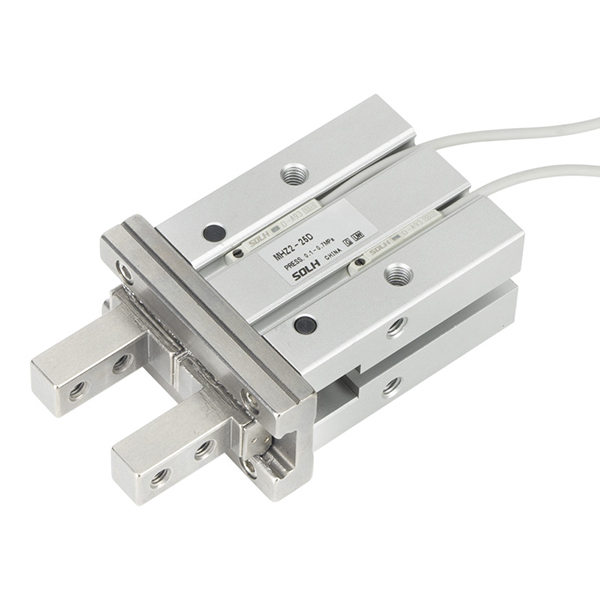

  6. Pengesanan Kedudukan Magnetik Bersepadu

     -- Cincin magnet terbina dalam di dalam badan silinder; Suis M9BW menghantar isyarat digital ke PLC untuk menilai kehadiran bahan kerja dan status rahang untuk logik saling kunci automatik.

  7. Susun Atur Pelabuhan Bersepadu Kepelbagaian

     -- Port sisi standard, port sisi hujung, pilihan pemasangan tekan masuk pra-pasang bersama paksi memudahkan penghalaan tiub tanpa penyesuai tambahan untuk pengesan hujung robot.

Jadual Spesifikasi Teknikal Universal Bersatu

Daya Pengapit Teori @0.5MPa (Unit: N)

Panduan Pemilihan Langkah demi Langkah

  1. Pemilihan Strok

     -- Bahagian nipis kecil, bukaan sempit, menuntut kelajuan & kekerapan tinggi → lejang standard MHZ2

     -- Bahan kerja bersaiz besar, pembongkaran acuan rongga dalam, bukaan lebar diperlukan → lejang panjang MHZL2

  2. Pemilihan Mod Tindakan

     -- Pengeluaran berterusan 24j, memaksimumkan daya pengapit → D bertindak berganda

     -- Stesen penekan panas / pengecap, elakkan bahan kerja hancur selepas kehilangan kuasa → S tunggal bertindak NO

     -- Pemuatan/pemunggahan overhed robot, elakkan bahagian terjatuh akibat kegagalan kuasa → C tunggal bertindak NC

 3. Pemilihan Gaya Rahang

     -- Lekapan mini padat dengan ruang terhad → N rahang sempit

     -- Cadar nipis, PCB, pengendalian celah sempit → 3 rahang nipis rata

     -- Perlu memasang lekapan tersuai lanjutan → 1 rahang diketuk sisi / 2 rahang lubang telus

 4. Pemilihan Susun Atur Port Badan

     -- Stesen kerja biasa tetap, penghalaan tiub standard → badan port sisi standard kosong

     -- Robot EOAT, memperkemas susun atur tiub → W/K/M paksi prapasang badan port tolak masuk

     -- Ruang tiub sisi kabinet sempit → Badan port sisi hujung E

 5. Pemilihan Pengesanan Isyarat Kedudukan

     -- Barisan pengeluaran automatik sepenuhnya, PLC memerlukan maklum balas status bahan kerja & rahang → Lengkapkan suis magnet M9BW (2pcs lalai)

     -- Lekapan manual ringkas tanpa logik isyarat automatik → Model asas tanpa suis magnet

Senario Aplikasi Industri Biasa

  1. Aplikasi Lejang Piawai MHZ2

     -- Elektronik 3C: Pengisihan & pemilihan berkelajuan tinggi PCB, cip, penyambung, bahagian plastik kecil

     -- Perkakasan Ketepatan: Pemuatan/pemunggahan frekuensi tinggi aci mikro, skru, komponen kecil bercop

     -- Jentera Pembungkusan: Meletakkan & mengapit penutup botol, karton kecil dan label

     -- Peralatan Pemeriksaan Optik: Lekapan kedudukan bahagian mini untuk stesen pengesanan visual

  2. Aplikasi Lejang Panjang MHZL2

     -- Bahagian plastik besar, plat tebal dan pencengkam bahan bertindan berbilang lapisan

     -- Pencutan bahagian acuan rongga dalam, pengacuan suntikan tambahan pembongkaran bahan kerja besar

     -- Karton, kotak plastik tegar dan pemindahan bahan kerja bersaiz besar

     -- Pengesan hujung robot untuk pengendalian bahan berbilang spesifikasi saiz campuran

Penyelesaian Litar Pneumatik Padanan Standard

  1. Litar 1: Penggenggam Bertindak Berganda untuk Barisan Pengeluaran Massa

     -- Unit perkhidmatan udara AFC → injap solenoid 4V210 5/2 → tiub PU6 → penggenggam MHZ2/MHZL2 (suis M9BW berwayar ke input digital PLC)

  2. Litar 2: Litar Keselamatan Tahan Kuasa untuk Robot Atas

     -- Pengawal selia tekanan AR → injap solenoid 3V 3/2 → MHZ2-XXC pencengkam lejang panjang NC bertindak tunggal

  3. Litar 3: Litar Lekapan Mudah Manual Mini

     -- Unit perkhidmatan udara mini AC1500 → injap kaki 3F → tiub nipis PU4 → pencengkam standard miniatur MHZ2-10D

Langkah Berjaga-jaga Operasi & Penyelenggaraan

     -- Pasang penapis udara ketepatan 5μm siri AF hulu pencengkam; rel panduan yang memasuki habuk menyebabkan kesesakan dan memendekkan hayat perkhidmatan secara drastik.

     -- Selaraskan pusat graviti bahan kerja dengan paksi tengah rahang dengan ketat; beban berat unilateral eksentrik membawa kepada lelasan rel yang tidak rata.

     -- Kekalkan tekanan udara 0.4~0.5MPa yang stabil untuk operasi kitaran tinggi; elakkan larian berterusan jangka panjang di bawah tekanan 0.7MPa penuh.

     -- Kelegaan penimbal rizab untuk suis magnetik untuk mengelakkan kerosakan probe daripada hentaman rahang berkelajuan tinggi.

     -- Jangan gunakan dalam persekitaran dengan asid kuat, alkali atau pelarut organik berkepekatan tinggi untuk tempoh yang lama; komponen pengedap akan terhakis dan gagal sebelum waktunya.

Ringkasan Satu Ayat

     SOLH MHZ2 standard frekuensi tinggi dan pencengkam pneumatik selari lejang panjang MHZL2 menggunakan struktur panduan linear dwi-omboh dengan ketepatan ±0.01mm, D/S/C tiga mod tindakan dan berbilang pilihan rahang & port yang boleh ditukar ganti, dilengkapi dengan suis kedudukan magnetik M9BW, digunakan secara meluas untuk 3C, perkakasan, robot pembungkusan pemindahan EOAT, robot pembungkusan automatik,
