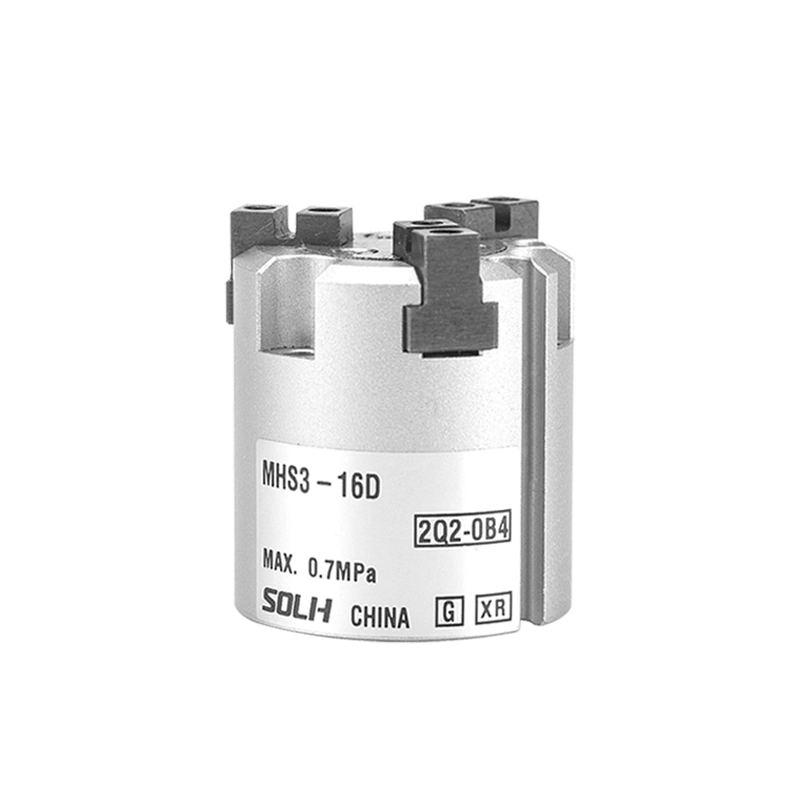

MHS3 / MHS4 Series Concentric Pneumatic Gripper (Wedge Cam Hollow Centering Chuck)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Siri

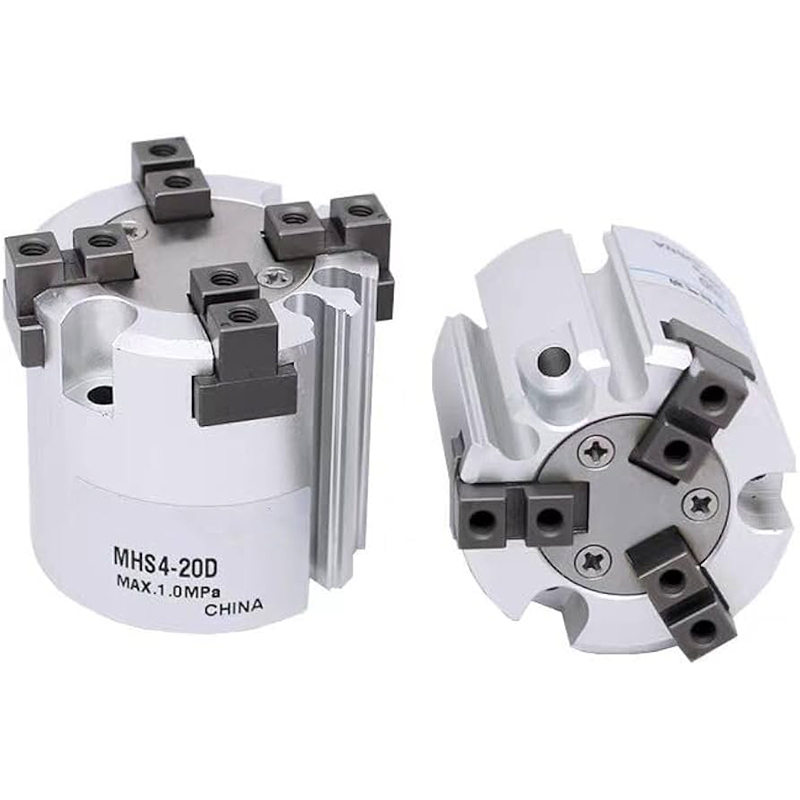

     -- MHS3: Penggenggam selari sepusat 3 rahang digerakkan oleh sesondol baji. Direka untuk mengapit aci, cakera dan bahan kerja bulat dengan koaksial ultra tinggi.

     -- MHS4: Penggenggam selari ortogon 4 rahang untuk komponen segi empat sama, segi empat tepat dan tidak sekata, pengapit yang stabil untuk mengelakkan pesongan dan senget.

     -- Mod Pandu: Lakonan dua kali (D) sebagai standard; lakonan tunggal biasanya tertutup / biasanya terbuka pilihan.

     -- Struktur: Penghantaran cam baji, cincin magnet terbina dalam, lubang tengah melalui lubang, binaan tahan haus ketegaran tinggi, operasi bebas minyak.

     -- Ketepatan Kedudukan: Ulang ketepatan kedudukan ±0.01mm, kedudukan pusat yang konsisten tanpa mengimbangi.

Kelebihan Struktur Teras

  1. Wedge cam berketepatan tinggi memusatkan diri

     -- Semua rahang membuka dan menutup serentak berkongsi titik tengah yang sama; bahagian bulat menyedari pemusatan automatik tanpa kesipian.

  2. Lubang melalui lubang tengah

     -- Membenarkan penghalaan tiub udara, gentian optik atau pin ejektor; sesuai untuk bahan kerja lengan, bahagian aci dan proses pengosongan jenis melalui.

  3. Badan ringan berprofil rendah padat

     -- Ketinggian keseluruhan yang kecil, sesuai untuk susun atur pemasangan padat pada pengesan hujung robot.

  4. Rintangan kuat terhadap daya sisi

     -- Sempurna untuk pemasangan akhbar, operasi palam dan pemuatan alat mesin dengan daya beban luaran.

  5. Cincin magnet terbina dalam untuk semua saiz gerek

     -- Serasi dengan suis magnet siri M9B / M9BW untuk mengesan status terbuka / tertutup sepenuhnya.

  6. Julat gerudi lengkap: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

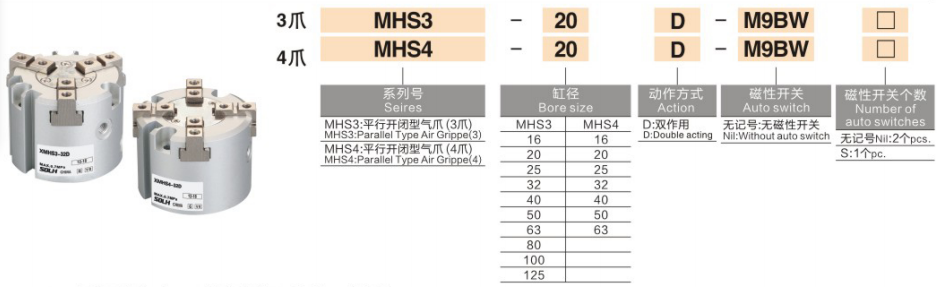

Peraturan Penamaan Model Lengkap

  1. Contoh Model: MHS3-32D-M9BW

  2. Contoh Rujukan Pesanan Standard

     -- MHS3-25D: 3-rahang, φ25, bertindak dua kali, tanpa suis magnet

     -- MHS4-40D-2M9B: 4-rahang, φ40, bertindak dua kali, dilengkapi dengan suis magnet dwi M9B

Spesifikasi Teknikal Standard Am (Tekanan Ujian: 0.5MPa)

  1. Parameter Biasa

     -- Julat Tekanan Kendalian: 0.15 ~ 0.6 MPa

     -- Suhu Ambien: -10 ~ 60 ℃ (tiada aising dalam paip udara)

     -- Kekerapan Operasi Maks: 120 kitaran seminit

     -- Ulangan Ketepatan Kedudukan: ±0.01 mm

     -- Pelinciran: Reka bentuk bebas minyak, sesuai untuk persekitaran pengeluaran yang bersih

  2. Kuasa Pengapit & Meja Lejang Sebelah

Perbandingan Pemilihan: MHS3 VS MHS4

Kaedah Pemasangan & Senario Aplikasi Biasa

  1. Pilihan Pemasangan

     -- Dibetulkan melalui skru muka hujung + pin kedudukan sisi, universal untuk pemasangan robot EOAT

     -- Pusat melalui lubang membolehkan lontar pin ejektor; menyokong kedua-dua pembesaran dalaman & pengapit luaran

  2. Aplikasi Perindustrian Biasa

     -- Pemuatan & pemunggahan alatan mesin: Aci pencengkam dan bahan kerja cakera

     -- Elektronik 3C: Terminal bulat, cip persegi, pengendalian perkakasan kecil

     -- Industri Pembungkusan: Badan botol, kedudukan bahan tiub dan silinder

     -- Proses Pemasangan & Tekan: Penekan galas, sisipan lengan aci, pemasangan sepusat

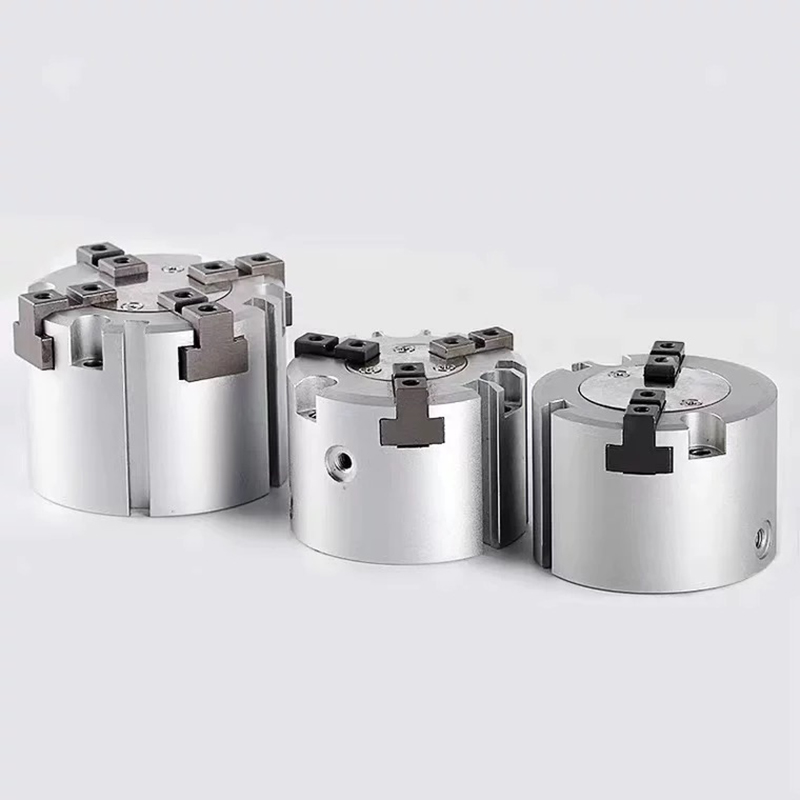

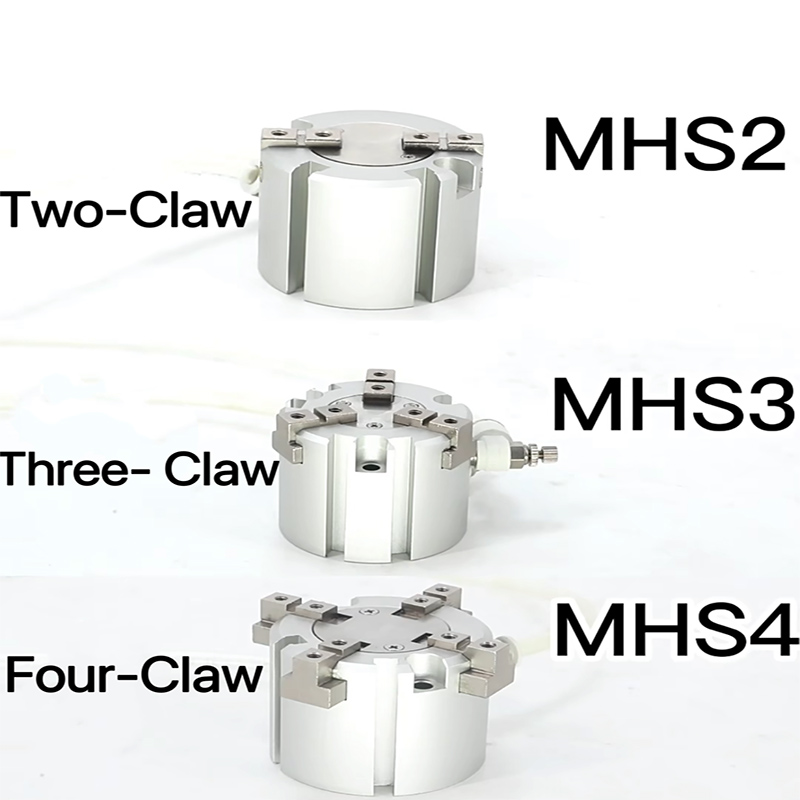

Klasifikasi Produk Keluarga MHS Penuh

     -- MHS2: 2 rahang selari — untuk plat rata & bahan kerja satah

     -- MHS3: 3 rahang sepusat — penyelesaian pilihan untuk semua komponen bulat

     -- MHS4: 4 rahang ortogon — penyelesaian pilihan untuk bahagian segi empat sama & segi empat tepat

     -- MHSJ3: Dilengkapi dengan penutup habuk — untuk persekitaran bengkel keras yang berdebu

     -- MHSH3: Lubang melalui lubang dilanjutkan — khusus untuk pemprosesan jenis melalui berterusan

Ringkasan Satu Ayat

     SOLH MHS3 3-jaw dan MHS4 4-jaw wedge cam pemusatan kendiri pneumatik berongga pencengkam menyampaikan ±0.01mm berketepatan tinggi kedudukan sepusat dengan pilihan konfigurasi lakonan tunggal/ganda dan tengah melalui lubang, serasi dengan suis magnet siri M9; MHS3 untuk bahagian aci/cakera bulat, MHS4 untuk komponen segi empat sama & segi empat tepat, digunakan secara meluas dalam pemuatan alat mesin, automasi 3C dan stesen pemasangan muat tekan ketepatan.
