Jenama: SOLH oleh Richge Technology

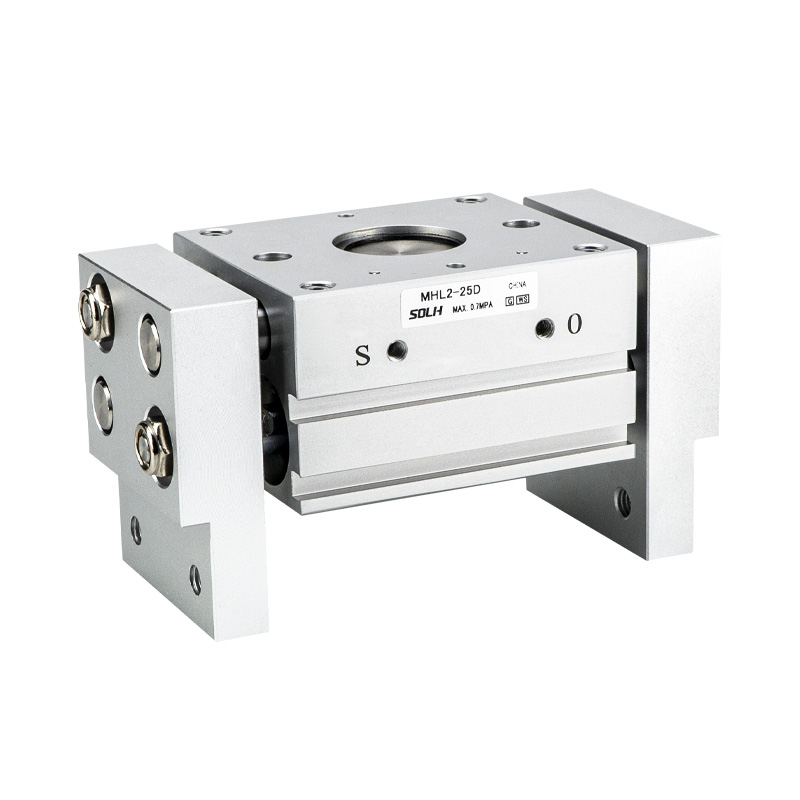

Siri SOLH MHL2 ialah pencengkam selari segerak rak lejang lebar & pinion. Kelebihan teras: daya pengapit yang kuat, perjalanan bukaan ultra lebar, ketegaran struktur yang tinggi dan pilihan pelekap yang serba boleh. Sesuai untuk pengangkutan bahan kerja berat & besar, cengkaman bahagian bersaiz lebar dan pengapit selari beban tinggi. Diguna pakai secara meluas dalam pemuatan/pemunggahan automatik, lekapan alat mesin dan jentera pembungkusan.
-- Penghantaran: Mekanisme rak & pinion memastikan pergerakan rahang segerak tanpa mengimbangi; susun atur dwi omboh memberikan daya pengapit yang kuat dalam garis besar padat.
-- Pembinaan: Badan aloi aluminium, rahang keluli tahan karat, cincin magnet terbina dalam. Semua aci berputar menggunakan galas resin yang diresapi minyak serta pengedap pengelap debu bersepadu, rintangan habuk yang baik dan hayat perkhidmatan yang dilanjutkan.
-- Mod Operasi: Lakonan Berganda (D) sahaja, tiada varian lakonan tunggal. Pendikit boleh laras terbina dalam untuk kawalan kelajuan yang lancar. Empat slot pelekap suis magnet untuk susun atur pengesanan kedudukan fleksibel.
-- Pemilihan Lejang: 3 lejang standard setiap gerek: D(Pendek) / D1(Sederhana) / D2(Panjang), serasi dengan pengapit diameter luar dan cengkaman diameter dalam untuk pelbagai lebar bahan kerja.
-- Ketepatan Kedudukan: Ulang ketepatan kedudukan ±0.1mm, prestasi pengapit yang stabil di bawah keadaan beban berat.

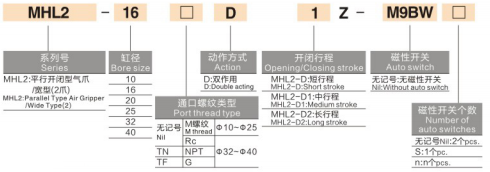

1. Contoh Model：MHL2-32D2-TF-M9BW
|
Segmen |
Kod |
Penerangan |
|
1 |
MHL2 |
Siri: Penggenggam pneumatik selari bukaan lebar |
|
2 |
32 |
Saiz gerudi: 10,16,20,25,32,40mm (meliputi beban kecil, sederhana & berat) |
|
3 |
D/D1/D2 |
Lejang gredD = Lejang pendekD1 = Lejang sederhanaD2 = Lejang panjang |
|
4 |
TN/TF |
Spesifikasi benang portTN = Benang NPT; TF = benang G (khas untuk ø32/40)ø10~25 benang metrik M lalai |
|
5 |
-M9BW |
Model suis magnetM9B(NPN) / M9N(PNP) / M9PW=1m kabel / L=3m / Z=5m |
|
6 |
Akhiran Tersuai |
-X28: Lebar tertutup boleh laras-X53: Pengedap EPDM-X79: Pelincir gred makanan dan pilihan tersuai yang lain |
2. Rujukan Pesanan Standard
MHL2-40D2-TF-M9BL Bore 40, lejang panjang D2, port benang G, magnet terbina dalam, suis M9B dengan kabel 3m.
|
Item Parameter |
Spesifikasi Standard |
| Konfigurasi Rahang |
2 rahang, bukaan & penutup linear selari |
| Mod Operasi |
Lakonan Berganda sahaja |
| Tekanan Operasi |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (Disyorkan:0.5 MPa) |
| Tekanan Bukti |
1.0 MPa |
| Suhu Ambien |
-10 ~ 60 ℃ (tiada aising dalam paip) |
| Ulangi Ketepatan Kedudukan |
±0.1 mm |
| Kekerapan Operasi Maks |
Mengurangkan apabila gerek & lejang meningkatø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Benang Pelabuhan Udara |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT pilihan) |
| Pelinciran |
Operasi tanpa minyak; gris makanan / suhu tinggi tersedia atas permintaan |
| Pemasangan Suis Magnetik |
Empat slot pemasangan, menyokong 1~2 suis magnetik |
| Cara Pemasangan |
Lubang diketuk badan / lekap sisi / lekap paksi / lubang tembus, serasi berbilang orientasi |
|
Lubang (mm) |
Jarak Pengapit Rujukan (mm) |
Daya Pengapit (N) |
Kod Model D/D1/D2 |
Lejang Satu Sisi (mm) |
Jumlah Julat Pembukaan (mm) |
Berat Bersih (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Nota: Jarak pengapit rujukan: 40mm untuk ø10~25; 80mm untuk ø32~40. Daya pengapit yang berkesan berkurangan apabila sambungan rahang meningkat. Faktor keselamatan ≥1.5 mesti dikhaskan semasa pengesahan beban.
-- Bahan kerja berat/bersaiz besar yang memerlukan daya pengapit yang kuat dan lejang bukaan lebar, seperti paip berat, pinggan dan dulang bahan
-- Aplikasi yang menuntut pergerakan selari segerak tanpa pesongan, dengan susun atur pelekap berbilang arah yang fleksibel
-- Keadaan kerja keras yang terdedah kepada habuk (pemuatan alat mesin, pengendalian bahagian tuangan), memerlukan rintangan habuk yang boleh dipercayai dan hayat perkhidmatan yang panjang
-- Sistem yang memerlukan pengapit diameter luar dan cengkaman diameter dalam, serasi dengan pelbagai saiz bahagian melalui pilihan 3 lejang
-- Tentukan beban dahulu sebelum pemilihan gerudi: Kira daya pengapit yang diperlukan berdasarkan berat bahan kerja, panjang lanjutan rahang dan faktor keselamatan ≥1.5, kemudian padankan saiz lubang yang sepadan.
-- Pilih lejang mengikut lebar bahan kerja: Urutan keutamaan D(pendek) → D1(sederhana) → D2(panjang), elakkan lejang berlebihan berlebihan.
-- Pengesanan kedudukan: Lengkapkan dengan suis magnet siri D-M9□ (NPN/PNP/bukan hubungan) untuk maklum balas rahang terbuka/tertutup; empat slot pelekap membenarkan susunan yang fleksibel.
-- Konfigurasi pemasangan & port: ø10~25 pakai M5×0.8; ø32~40 pilih Rc1/8 dengan benang TN/TF/NPT. Pilih asas pelekap diketuk / melalui / sisi mengikut permukaan pemasangan.
-- Perlindungan & penyelenggaraan habuk: Pengikis habuk bersepadu standard. Tambah -X85/-X86 versi tersuai tahan habuk untuk persekitaran habuk berat; kerap membersihkan galas dan cincin pengedap.
Pencengkam pneumatik selari lejang lebar SOLH MHL2 memberikan daya pengapit yang berat dengan tiga pilihan lejang, struktur kalis habuk terbina dalam dan pelekap berbilang arah, serasi dengan cengkaman diameter luar & dalam, pencengkam tugas berat yang ideal untuk pemuatan alat mesin, pengendalian pinggan & dulang dan peralatan automasi pembungkusan.
