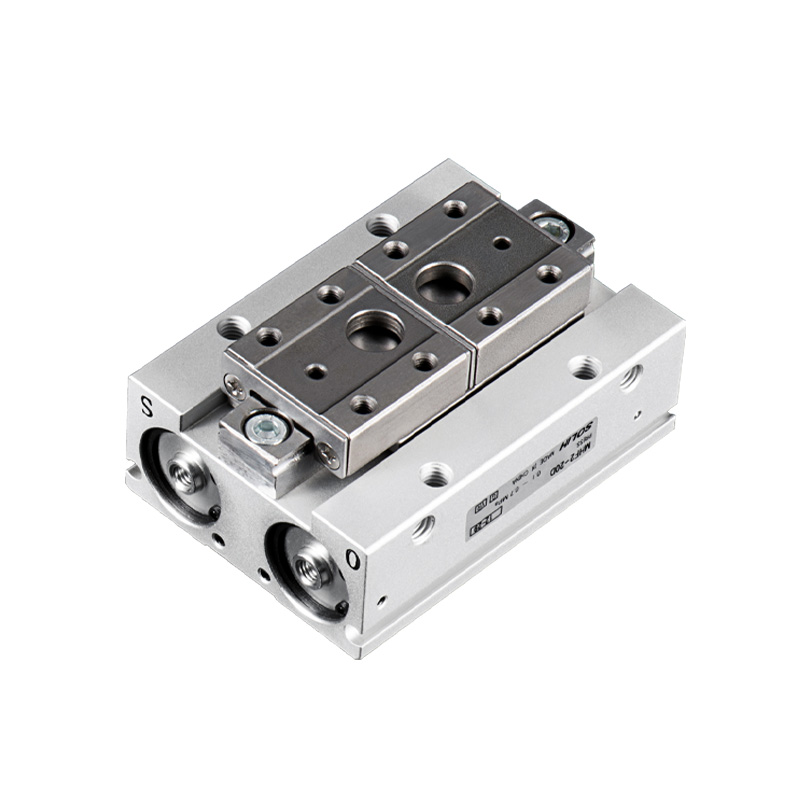

Siri SOLH MHF2 ialah pencengkam selari dwi-omboh ultra-rata pemandu linear 2 rahang. Sorotan teras: Ketinggian badan hanya 1/3 daripada pencengkam MHZ2 yang setara, mengurangkan momen lentur hujung dengan berkesan sambil mengekalkan ketepatan kedudukan tinggi. Tiga julat strok pilihan tersedia. Struktur pelekap empat sisi. Direka khas untuk aplikasi ketepatan tinggi beban rendah ultra ruang terhad: modul linear miniatur, robot kecil EOAT, semikonduktor, elektronik dan stesen pemasangan ketepatan.
-- Struktur: Dwi omboh + rel panduan linear ketepatan (Φ25/Φ32 mengguna pakai panduan galas bebola beredar). Pergerakan rahang linear selari tulen tanpa berayun, ketegaran tinggi. Badan utama aloi aluminium, rahang keluli tahan karat, cincin magnet terbina dalam. Alur pelekap suis magnet empat sisi; pilihan pemasangan: lubang diketuk bawah / lubang diketuk sisi / pemasangan lubang telus.
-- Jenis tindakan: Lakonan Berganda D sahaja (kawalan udara dua arah, tiada versi lakonan tunggal). Injap pendikit terbina dalam untuk kelajuan bergerak boleh laras dan operasi lancar.
-- Susun atur ultra-rata: Ketinggian berkurangan sekitar 66% berbanding dengan MHZ2 di bawah daya pengapit yang sama, merendahkan momen lentur hujung dan meningkatkan kestabilan kedudukan.
-- Konfigurasi lejang: 3 pilihan lejang setiap gerek: D(Pendek) / D1(Sederhana) / D2(Panjang) untuk memadankan lebar bahan kerja yang berbeza.
-- Ketepatan Kedudukan: Ulang ketepatan ±0.04~±0.05mm, stabil di bawah berbasikal frekuensi tinggi.

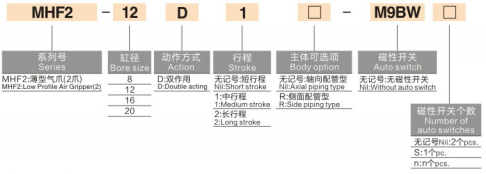

1. Contoh Model：MHF2-16D1-S-M9BW
|
Segmen |
Kod |
Penerangan |
|
1 |
MHF2 |
Siri: Penggenggam selari ultra nipis |
|
2 |
16 |
Saiz lubang: 8,12,16,20,25,32mm (Φ25/32 spesifikasi besar baharu) |
|
3 |
D/D1/D2 |
Gred lejang / D = Lejang pendek / D1 = Lejang sederhana / D2 = Lejang panjang |
|
4 |
-S |
Pilihan cincin magnet Kosong = Tiada magnet; S = Terbina dalam cincin magnetik untuk suis magnetik |
| 5 | -M9B |
Jenis suis magnetik M9B(NPN) / M9N(PNP) / M9P Panjang wayar: standard 0.5m; W=1m L=3m |
|
6 |
Kod pelekap akhiran |
Kosong = Lubang diketuk standard 2 = Pemasangan lubang melalui F = Jenis tetap rahang tunggal |
2. Contoh Perintah Standard
2.1 MHF2-20D2-S-M9BW
-- Bore 20, lejang panjang D2, gelang magnet terbina dalam, suis magnet M9B dengan kabel 1m.
|
Item Parameter |
Spesifikasi Standard |
| Kuantiti Rahang |
2 rahang, bukaan & penutup linear selari tulen |
| Mod Operasi |
Lakonan Berganda sahaja (Tiada variasi lakonan tunggal) |
| Tekanan Operasi |
Bor 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (Tekanan kerja optimum:0.5MPa) |
| Tekanan Bukti |
1.0 MPa |
| Suhu Ambien |
-10 ~ 60 ℃ (tiada aising dalam paip udara) |
| Ulangi Ketepatan Kedudukan |
Lubang 8/12：±0.05 mm Lubang 16~32：±0.04 mm |
| Kekerapan Operasi Maks |
Pukulan pendek(D):120 cpm Pukulan Sederhana/Panjang(D1/D2):60 cpm |
| Benang Pelabuhan Udara |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| Pelinciran |
Operasi tanpa minyak; gris gred makanan NSF-H1 pilihan |
| Pemasangan Suis |
Alur slaid empat sisi, suis magnet boleh dipasang pada kedua-dua belah pihak |
| Pilihan Pemasangan |
Pemasangan universal bahagian bawah, sisi, lubang tembus, berbilang arah |
|
Lubang (mm) |
Model Penuh |
Perjalanan Rahang Tunggal(mm) |
Jumlah Pembukaan Maks (mm) |
Daya Pengapit(N) |
Tinggi Badan(mm) |
Berat Bersih(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Nota Penting: Daya pengapit berkurangan apabila panjang sambungan rahang L bertambah. Mesti menyemak momen lentur yang dibenarkan semasa pemilihan, faktor keselamatan ≥1.5.
-- Ruang pemasangan sangat terhad & ketinggian terhad: modul linear nipis, pengesan hujung robot kecil
-- Permintaan momen lentur rendah, ketepatan tinggi selari stabil: semikonduktor, elektronik 3C, pemasangan perkakasan ketepatan
-- Keperluan padanan lejang fleksibel: pilih lejang pendek/sederhana/panjang untuk menyesuaikan lebar bahan kerja yang berbeza
-- Perlukan pelekap berbilang sudut & pengesanan kedudukan dwi-sisi untuk mekanisme bersepadu yang padat
-- Pilih saiz gerudi & lejang mengikut kekangan ketinggian dan lebar bahan kerja: Urutan keutamaan D(pendek) → D1(sederhana) → D2(panjang)
-- Tambah akhiran -Gelang magnet S + suis M9B/M9N/M9P jika maklum balas kedudukan terbuka/tertutup rahang diperlukan oleh PLC
-- Pemilihan pemasangan: Lubang diketuk standard (lalai); akhiran -2 untuk pemasangan lubang telus sesuai untuk platform dan kurungan tipis
-- Semakan beban: Kawal panjang sambungan rahang L; elakkan beban mengimbangi berlebihan melebihi momen lentur yang dibenarkan
-- Lubang besar Φ25/32: Mengamalkan panduan galas bebola yang beredar, ketegaran yang lebih tinggi untuk bahan kerja yang lebih berat sederhana
SOLH MHF2 penggenggam pneumatik selari bertindak dua ultra nipis mempunyai reka bentuk profil ultra rendah, tiga gred pilihan lejang, pelekap empat sisi dan ketepatan tinggi ±0.04~±0.05mm, dilengkapi dengan suis magnet siri M9 yang serasi, penyelesaian cengkaman padat momen lentur rendah yang ideal untuk robot kecil EOAT, pemasangan semikonduktor dan automasi
