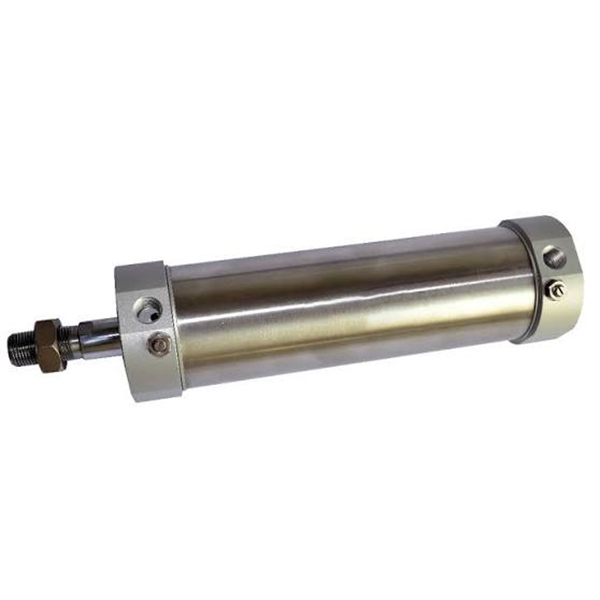

Silinder Mini Keluli Tahan Karat Siri MG | Silinder Pneumatik Tahan Kakisan Piawai JIS

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH MG ialah silinder pneumatik mini keluli tahan karat penuh tahan lama yang dihasilkan mengikut piawaian industri JIS. Ia meliputi julat gerek dari φ20 hingga φ63mm, diletakkan di antara siri MA yang ekonomik dan siri CM2 mewah. Menampilkan rintangan kakisan yang sangat baik, rintangan getaran dan hayat perkhidmatan yang sangat panjang, ia memberikan prestasi kos yang cemerlang. Boleh ditukar ganti sepenuhnya dengan siri SMC CM2/CM3, ia digunakan secara meluas dalam senario automasi sederhana dan standard tinggi termasuk makanan, farmaseutikal, pembungkusan, elektronik, persekitaran kerja asid-asas lembap dan lemah.

  1.1 JIS Standard & Kebolehtukaran Tinggi

     Dihasilkan secara ketat mengikut spesifikasi standard JIS dengan dimensi pelekap bersatu dan standard antara muka. Ia mencapai kebolehtukaran dimensi dan struktur yang sempurna dengan silinder siri SMC CM2 dan CM3, menyokong penggantian pengubahsuaian sifar, menaik taraf peralatan kelompok dan padanan talian automatik yang diseragamkan.

  1.2 Struktur Anti-Kakisan Keluli Tahan Karat Penuh

     Mengguna pakai tiub silinder keluli tahan karat premium SUS304 dan rod omboh, dipadankan dengan penutup hujung aloi aluminium berkekuatan tinggi. Struktur bahan bersepadu memberikan prestasi kalis karat, anti-karat dan tekanan yang sangat baik, menyesuaikan diri secara stabil dengan keadaan kerja yang keras seperti kelembapan tinggi, habuk, asid lemah dan alkali lemah, jauh melebihi silinder ekonomi biasa dalam kebolehsuaian alam sekitar.

  1.3 Struktur Firma Pengekapsulan Gelek Rivet

     Mengguna pakai teknologi pengkapsulan gelek rivet profesional untuk penutup hujung dan penyepaduan pengelim tiub silinder. Struktur keseluruhan adalah ketat dan teguh dengan rintangan getaran yang kuat dan rintangan hentaman, mengelakkan sambungan longgar semasa operasi frekuensi tinggi jangka panjang. Bentuk lurus bulat yang diperkemas menampilkan struktur ringkas dan penyelenggaraan harian yang mudah, mengurangkan kos operasi dan penyelenggaraan.

  1.4 Pergerakan Terpelbagai & Terbitan Fungsian

     • MG Ganda Lakonan: Pergerakan salingan pengambilan udara dwi hujung, jenis standard paling universal untuk automasi linear konvensional.

     • Lakonan Tunggal MSG (Tolak Keluar): Struktur tolak keluar spring, sambungan automatik selepas kegagalan kuasa untuk mekanisme tetapan semula keselamatan.

     • Lakonan Tunggal MTG (Tarik Belakang): Struktur pulangan musim bunga, penarikan balik automatik selepas kegagalan kuasa untuk senario kedudukan perlindungan.

     • Batang Berganda MGD: Rod omboh keluaran dwi hujung, merealisasikan pergerakan segerak dan menggandakan lejang berkesan untuk penghantaran segerak yang tepat.

     • Kusyen Boleh Laras MGC: Bertindak dua kali dengan penimbal udara boleh laras dwi hujung, mengurangkan bunyi dan impak secara berkesan untuk operasi kitaran berkelajuan tinggi.

     • Kusyen Batang Berganda MGCD: Struktur rod berganda dilengkapi dengan penimbal udara boleh laras, menggabungkan operasi segerak dan prestasi stabil berkelajuan tinggi.

  1.5  Sistem Pengedap Penimbal Boleh Dipercayai & Geseran Rendah

     Standard dilengkapi dengan pad anti-perlanggaran getah berkualiti tinggi untuk penimbalan asas dan pengurangan hingar; Model MGC/MGCD yang dinaik taraf menyokong kusyen udara boleh laras manual dwi-hujung, menyesuaikan dengan sempurna kepada keadaan kerja berkelajuan tinggi dan beban berat. Mengguna pakai pengedap komposit dwiarah berbentuk khas dengan alur penyimpanan minyak terbina dalam, silinder ini mempunyai tekanan permulaan yang sangat rendah, operasi bebas minyak yang stabil dan hayat perkhidmatan lebih 8 juta kitaran.

  1.6  Aruhan Magnetik Terbina Dalam Siri Penuh

     Keseluruhan siri MG didatangkan dengan cincin magnet terbina dalam (kod S sebagai standard, tidak boleh ditanggalkan), serasi dengan suis magnet siri Airtac CS1-G dan SMC M9B. Ia menyokong pengesanan kedudukan omboh tepat masa nyata dan rangkaian isyarat elektrik, merealisasikan kedudukan kitaran automatik dan pemantauan peralatan pintar.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

 1. Struktur Model Biasa: MG25-100S-CM-FA

 2. Contoh Pesanan Standard

     • Model Magnetik Lakonan Berganda Standard: MG32-75S-CM (lubang 32mm, lejang 75mm, ekor bulat, cincin magnet terbina dalam)

     • Model Lakonan Dua Kusyen Boleh Laras: MGC40-100S-CA (lubang 40mm, lejang 100mm, ekor hayun, kusyen udara boleh laras)

     • Model Pulangan Spring Lakonan Tunggal: MTG20-50S-U (lubang 20mm, lejang 50mm, ekor rata, set semula lakonan tunggal)

3. Parameter Teknikal Teras (Jenis Standard)

4. Carta Rujukan Teras & Ketegangan Teori 0.5MPa (Batang Tunggal)

  4.1 Data Prestasi Lakonan Berganda (MG).

  4.2 Data Prestasi Lakonan Tunggal (MTG Spring Return).

5. Borang Pemasangan & Model Terbitan

  5.1 Kaedah Pemasangan Universal Terpelbagai

     • Ekor Bulat CM: Pemasangan lurus standard, jenis yang paling universal untuk operasi linear tetap konvensional

     • CA Swing Ekor: Struktur ekor boleh diayun, disesuaikan khas untuk mekanisme mekanikal berayun dan membalik

     • U Ekor Rata: Reka bentuk padat ekor rata, sesuai untuk ruang pemasangan ultra-nipis dan sempit

     • Flange Depan/Belakang FA/FB: Penetapan bebibir rata depan dan belakang, pemasangan menegak yang stabil untuk kedudukan beban berat

     • Kurung Kaki LB: Penetapan tapak kaki paksi, pemasangan sisi yang mudah dan susun atur peralatan

     • Pendakap Telinga Dua SDB: Struktur engsel berganda, operasi hayunan fleksibel untuk senario pautan khas

  5.2 Siri Terbitan Teras

     • Lakonan Berganda MG Standard: Model dilengkapi magnet sejagat untuk automasi standard sederhana am

     • MSG/MTG Lakonan Tunggal: Jenis tolak keluar spring / spring balik untuk tetapan semula keselamatan dan kedudukan perlindungan

     • Batang Berganda MGD: Struktur keluaran segerak dwi hujung, lejang menggandakan dan meningkatkan kestabilan operasi

     • Kusyen Boleh Laras MGC: Struktur penampan udara yang dinaik taraf, diutamakan untuk operasi kitaran kerap berkelajuan tinggi

     • Kusyen Batang Berganda MGCD: Mengintegrasikan penyegerakan rod berkembar dan penimbalan boleh laras untuk peralatan berkelajuan tinggi berketepatan tinggi

6. Perbandingan Pemilihan MG lwn MA lwn CM2

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Gergaji: Pilih saiz gerudi yang sesuai berdasarkan berat beban sebenar, simpan lebih daripada 50% margin keselamatan. Utamakan siri MG untuk beban sederhana tinggi dan keadaan kerja tahan kakisan.

     2. Pemilihan Strok: Strok kerja sebenar ditambah margin keselamatan 10~20mm; ikut had strok standard: lakonan berganda ≤500mm, lakonan tunggal ≤150mm.

     3. Konfigurasi Fungsian: Pilih MG untuk lakonan berganda standard, MTG untuk pemulangan spring lakonan tunggal, MGC untuk permintaan kusyen boleh laras berkelajuan tinggi. Siri penuh pra-dilengkapi dengan gelang magnet, serasi dengan suis magnet CS1-G dan M9B untuk pengesanan kedudukan.

Ringkasan Satu Ayat

     Silinder mini keluli tahan karat standard SOLH MG JIS mengimbangi rintangan kakisan yang tinggi, hayat perkhidmatan yang panjang dan prestasi kos, dengan pilihan pergerakan dan pelekap yang pelbagai, berfungsi sebagai penyelesaian pneumatik jarak pertengahan yang optimum untuk peralatan automasi makanan, farmaseutikal, pembungkusan dan persekitaran lembap.
