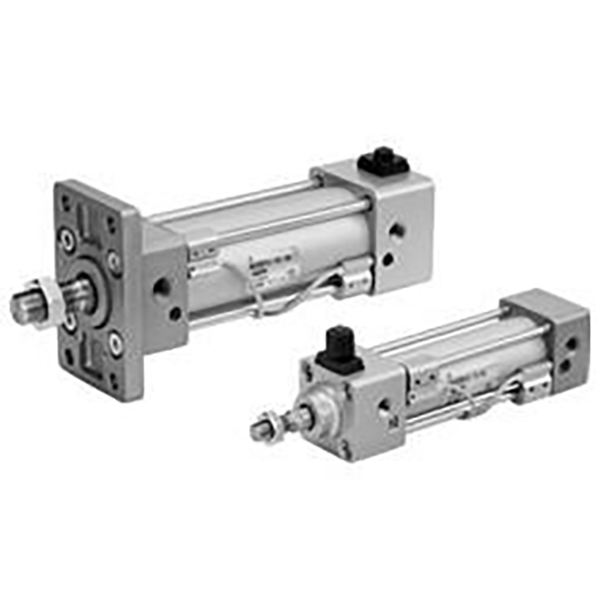

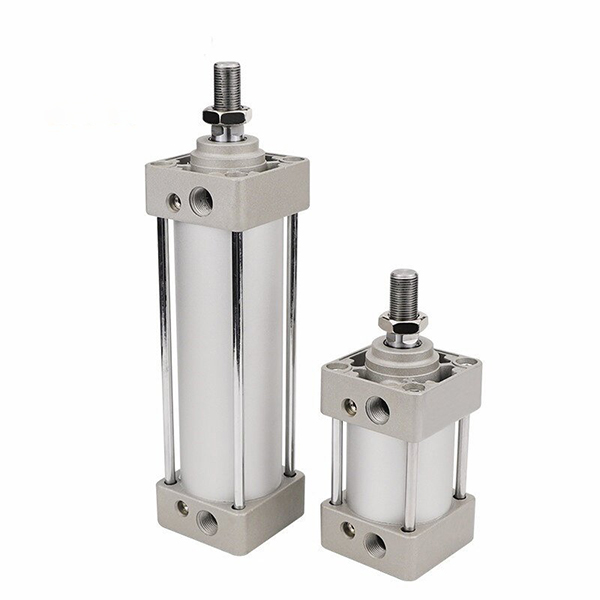

Silinder Standard Batang Pengikat Ringan Siri MBB

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Silinder standard rod pengikat ringan siri SOLH MBB (siri MB-Z), pengganti siri MB tradisional yang dinaik taraf dengan pengurangan berat sebanyak 10%. Dilengkapi dengan penutup hujung persegi, kusyen udara dua hujung boleh laras dan pilihan pelekap yang banyak. Digunakan secara meluas dalam peralatan automasi am dengan kelajuan sederhana, frekuensi tinggi dan keadaan beban sederhana. Dimensi pemasangan mematuhi piawaian ISO 15552, boleh ditukar ganti dengan silinder rod pengikat jenama bersaing.

Struktur Teras & Ciri

   1. Struktur: Tong aluminium bulat, batang pengikat dalaman, penutup hujung persegi, kusyen udara boleh laras pada kedua-dua hujung, ketegaran struktur yang tinggi.

   2. Bahan: Tong aluminium anod yang keras, penutup hujung tuangan berkekuatan tinggi, rod omboh bersalut krom keras, rod pengikat tegangan tinggi, tahan haus dan hayat perkhidmatan yang panjang.

   3. Varian Operasi

     -- MBB: Batang tunggal bertindak ganda (tanpa magnet terbina dalam)

     -- MDBB: Batang tunggal bertindak ganda (gelang magnet terbina dalam untuk suis automatik)

     -- MBW/MDBW: Berganda ganda bertindak, prestasi anti-kilasan yang sangat baik

   4. Kusyen: Kusyen udara boleh laras secara bebas pada kedua-dua hujungnya, mengurangkan kesan terminal, getaran dan bunyi bising secara berkesan.

   5. Pemasangan Sensor: Alur pra-mesin untuk suis auto magnetik M9B/A93/M9BW untuk mengesan kedudukan omboh.

   6. Naik Taraf Ringan: Geometri penutup hujung yang dioptimumkan, 10% lebih ringan daripada model MB lama, pemasangan dan pengangkutan yang lebih mudah.

   7. Keserasian Standard: Standard pemasangan ISO 15552, kebolehtukaran jenama silang langsung.

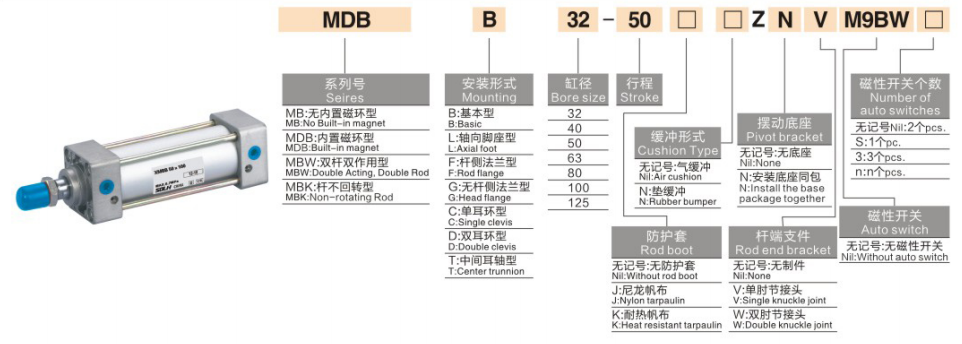

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：MDBB40-100Z-M9BW

   2. Contoh Pesanan Standard

     -- MBB50-200Z: Bore50, stroke200, model asas ringan tanpa magnet

     -- MDBB63-150Z-LB: Bore63, stroke150, magnet terbina dalam, pelekap kaki

     -- MDBB80-300Z-FA: Bore80, stroke300, pemasangan bebibir sebelah rod

Spesifikasi Teknikal Teras

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

 1. Lakonan Berganda MBB / MDBB

Jenis Pemasangan & Model Terbitan

   1. Pilihan Pemasangan

     -- Jenis Asas B: Pemasangan terus melalui penutup hujung melalui lubang

     -- LB Foot Mount: Pemasangan mendatar yang stabil untuk beban berat

     -- Bebibir FA/FB: Bebibir bahagian batang / bahagian kepala untuk pemasangan menegak

     -- C/D Clevis: Tunggal/double clevis untuk gerakan hayunan berengsel

     -- T Trunnion: Lekapan trunnion tengah untuk mekanisme pusing ganti

   2. Siri Terbitan Utama

     -- MBB/MDBB/MBW: Standard single rod bukan magnet /magnet & double rod silinder

     -- MBK/MDBK: Silinder rod tidak berputar untuk mengelakkan rod omboh berpusing

     -- -XB6 Jenis Suhu Tinggi: Julat kerja -20~+150℃

     -- -Rod Omboh Keluli Tahan Karat XC6: Untuk persekitaran yang mudah menghakis & lembap

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan yang diperlukan daripada beban sebenar, rizab margin keselamatan ≥50%. Utamakan MBB untuk automasi am beban sederhana kelajuan sederhana.

   2. Pengesahan strok: Tambahkan margin keselamatan 10~20mm untuk perjalanan yang berkesan. Lejang standard maksimum 1000mm, disesuaikan sehingga 1500mm.

   3. Padanan konfigurasi

     -- Pengesanan kedudukan: Pilih model magnet terbina dalam MDBB, padankan suis auto M9B/A93.

     -- Pemasangan: Lekapan kaki LB untuk beban berat mendatar; Flange FA diutamakan untuk pemasangan menegak.

     -- Syarat khas: Pilih -XB6 untuk suhu tinggi, -Rod tahan karat XC6 untuk persekitaran yang menghakis.

Ringkasan Satu Ayat

     Silinder standard rod pengikat ringan SOLH MBB mematuhi ISO15552, dilengkapi dengan kusyen udara boleh laras dan pelbagai kaedah pelekap, penggerak linear tujuan am yang ideal untuk saluran pengeluaran automasi frekuensi tinggi beban sederhana.
