Silinder Mini Keluli Tahan Karat Siri MA (Jenis Umum Ekonomi)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

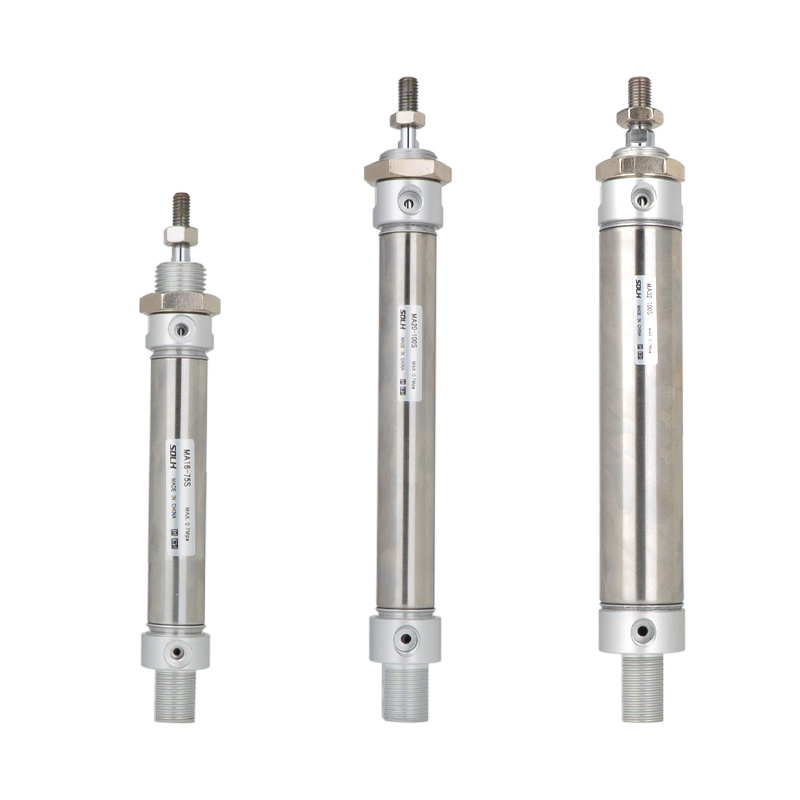

     Silinder mini keluli tahan karat siri SOLH MA, saiz gerudi φ16/20/25/32/40/50/63mm. Boleh ditukar ganti dengan siri SMC CM2/CM3. Prestasi kos tinggi, struktur matang, dimensi pelekap sejagat dan rintangan kakisan. Digunakan secara meluas dalam industri ringan, elektronik, pembungkusan, makanan dan peralatan automasi kecil untuk beban ringan & sederhana, keadaan kerja yang sensitif bajet, bersih atau lembap.

Struktur Teras & Ciri Reka Bentuk

   1. Standard: Standard dalaman perusahaan, sangat boleh ditukar ganti dengan SMC CM2/CM3.

   2. Bahan: 304 laras keluli tahan karat & rod omboh, penutup hujung aloi aluminium, kalis karat untuk lembap, asid lemah, alkali lemah dan persekitaran bersih.

   3. Struktur: Sambungan penutup hujung dan tong bergulung-gulung, struktur yang stabil dan kos yang kompetitif, bentuk silinder lurus untuk penyelenggaraan yang mudah.

   4. Varian Operasi

     -- MA Double Acting: Bekalan udara pada kedua-dua hujung, model standard yang paling biasa

     -- MSA Single Acting Spring Extend: Lanjutkan secara automatik apabila udara terputus

     -- MTA Single Acting Spring Return: Tarik balik secara automatik apabila udara terputus

     -- Rod Berganda MAD: Rod dipanjangkan pada kedua-dua belah, gerakan segerak, pukulan berkesan menggandakan

     -- Lejang Boleh Laras MAJ: Lakonan dua kali dengan pelarasan lejang halus untuk kedudukan yang tepat

   5. Kusyen: Pad anti-perlanggaran getah standard; Kusyen udara boleh laras pilihan MAC untuk mengurangkan impak & bunyi di bawah gerakan berkelajuan tinggi.

   6. Pengedap: Pengedap dua hala khas dengan alur penyimpanan minyak, tekanan permulaan yang rendah, operasi tanpa minyak, hayat perkhidmatan ≥5 juta kitaran.

   7. Pengesanan Kedudukan: Semua model cincin magnet terbina dalam (akhiran S), serasi dengan suis magnet AirTAC CS1-G atau SMC M9B untuk maklum balas kedudukan omboh.

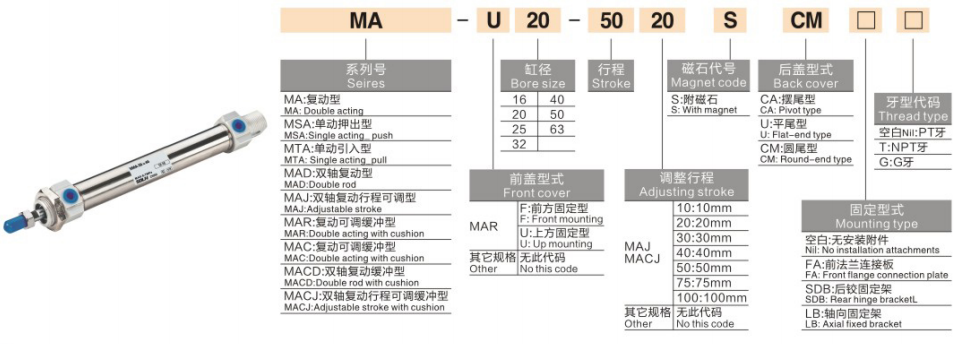

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：MA25-100S-CM-FA

Contoh Rujukan Pesanan Standard

     -- MA32-75S-CM：Bore32, lejang75, bertindak dua kali, ekor silinder, magnet terbina dalam

     -- MTA20-50S-U：Bore20, stroke50, pemulangan spring lakonan tunggal, ekor rata

     -- MAJ40-100S-CA：Bore40, lejang100, lejang boleh laras, ekor clevis

Spesifikasi Teknikal Universal

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

   1. Ganda Lakonan MA

   2. MTA Lakonan Tunggal (Pulangan Musim Bunga @0.5MPa)

Borang Pemasangan & Model Terbitan

   1. Ekor Belakang & Pilihan Pemasangan

     -- Ekor silinder CM: Pemasangan lurus standard (Paling Popular)

     -- Ekor CA Clevis: Engsel belakang untuk mekanisme hayunan

     -- U Ekor rata: Pemasangan satah untuk ruang paksi terhad

     -- Bebibir FA/FB: Penetapan plat bebibir depan/belakang

     -- LB Lekap kaki: Pemasangan pendakap paksi sisi

     -- SDB Double clevis: Sambungan berengsel untuk gerakan hayunan

   2. Versi Derivatif Utama

     -- MA: lakonan dwi standard dengan magnet terbina dalam

     -- MSA/MTA: Spring bertindak tunggal memanjangkan / kembali musim bunga

     -- MAD: Double rod double acting

     -- MAJ: Lakonan berganda lejang boleh laras

     -- MAC: Bertindak dua kali dengan kusyen udara boleh laras

Panduan Pemilihan Pantas 3 Langkah

   1.Pemilihan lubang: Kira tujahan & beban mendatar yang diperlukan, rizab ≥50% margin keselamatan; pilih MA secara keutamaan untuk beban ringan & sederhana dan projek sensitif kos.

   2. Pengesahan lejang: Tambah margin perjalanan 10~20mm tambahan; Pukulan maksimum: lakonan berganda ≤500mm, lakonan tunggal ≤100mm.

   3. Padanan konfigurasi

     -- Operasi: Lakonan berganda → MA; pemulangan spring lakonan tunggal → MTA; penalaan lejang yang tepat → MAJ

     -- Kusyen: Pilih kusyen udara boleh laras MAC apabila kelajuan berlari＞500mm/s

     -- Maklum balas kedudukan: Semua model dilengkapi dengan magnet terbina dalam, sepadan dengan suis magnet CS1-G / M9B

Ringkasan Satu Ayat

     Silinder mini keluli tahan karat ekonomi SOLH MA boleh ditukar ganti dengan siri SMC CM2/CM3, menyediakan variasi yang banyak dan pelbagai pilihan pelekap, penggerak linear kos efektif untuk automasi beban ringan & sederhana, pembungkusan, makanan dan barisan pengeluaran elektronik.
