M5 Siri 5/2 Injap Mekanikal | Lejang Benang M5 & Injap Kawalan Manual

Jenama: SOLH oleh Richge Technology | 5/2 Way Spring Return Mekanikal & Injap Kawalan Tangan dengan Benang M5×0.8

1. Gambaran Keseluruhan Produk

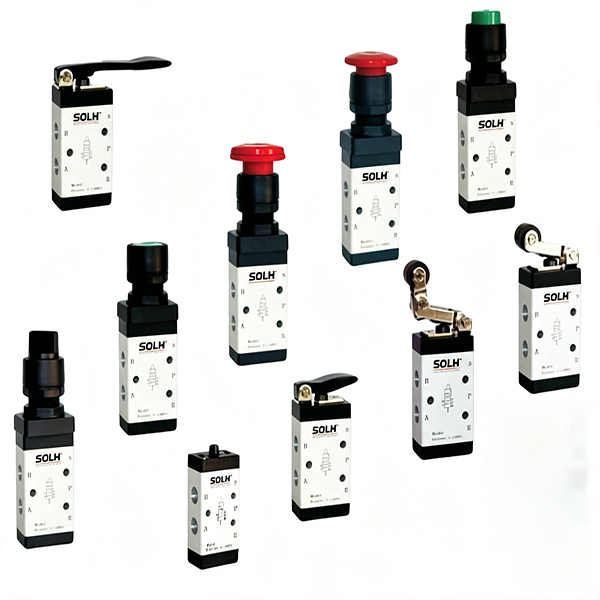

     Siri SOLH M5 adalah profesionalInjap mekanikal jenis kili 5/2 hala dengan antara muka benang halus M5×0.8 bersatu. Menampilkan reka bentuk bebas gegelung, ia merealisasikan pembalikan litar udara semata-mata oleh daya mekanikal luaran dan tetapan semula spring automatik. Digunakan secara meluas untuk kedudukan had lejang silinder, maklum balas isyarat di tempat dan kawalan pneumatik hentian manual peralatan. Siri penuh merangkumi dua jenis teras: pencetus mekanikal (roller / plunger) dan kawalan manual (butang / tuil). Ia boleh ditukar ganti sepenuhnya dengan siri AirTAC M5 dan injap mekanikal domestik universal untuk penggantian terus.

  1.1 Definisi Pelabuhan Udara Piawai

     • Pelabuhan P: Salur masuk udara termampat utama

     • Pelabuhan Kerja A/B: Sambungkan dengan silinder dwi-tindakan untuk kawalan teleskopik

     • R1/R2 Dwi Pelabuhan Ekzos: Port ekzos yang dipasang di sisi badan injap, serasi secara langsung dengan pemasangan muffler mikro untuk pengurangan hingar dan pencegahan habuk

     • Fungsi Teras: Struktur pemulangan spring 5/2 arah, secara automatik diset semula kepada keadaan asal selepas daya luaran dialih keluar

2. Pengekodan Model & Panduan Pemilihan Jenis Kepala (Asas Pemilihan Teras)

 1. Peraturan Pengekodan Bersepadu: M5【Kod Ketua】-05 (05 bermaksud port benang M5 bersatu untuk siri penuh)

 2. Contoh Model: M5R-05 | Injap mekanikal 5/2 hala jenis tuil penggelek dengan port benang M5 standard

3. Parameter Teknikal Teras

4. Kelebihan Teras Struktur

     • Struktur Kili Seimbang: Mengguna pakai reka bentuk kili gelongsor yang seimbang, bebas daripada gangguan tekanan belakang sumber udara. Memerlukan hanya daya luaran yang kecil untuk menyelesaikan tindakan membalikkan dengan operasi sensitif dan ringan.

     • Reka Bentuk Ekzos Dual Split: Port ekzos dua hala R1/R2 bebas dengan susun atur luaran. Pasang terus peredam mikro untuk merealisasikan pengurangan hingar yang cekap dan pengasingan habuk, memastikan operasi jangka panjang yang stabil.

     • Pemasangan Berbilang Sudut: Bahagian atas dan bawah badan injap dikhaskan dengan lubang pelekap, menyokong pemasangan tetap sudut sewenang-wenang untuk menyesuaikan diri dengan pelbagai susun atur ruang peralatan.

     • Kebolehtukaran Universal Siri Penuh: Saiz badan injap keseluruhan bersatu untuk keseluruhan siri M5, serasi dengan tapak manifold spesifikasi yang sama untuk penggantian percuma dan pemasangan modular.

5. Aksesori Sokongan & Pangkalan Manifold

     • Tapak Manifold M5 (M5M): Plat manifold berbilang pautan 1F/2F/3F, merealisasikan bekalan udara port P terpusat, menggantikan paip injap tunggal yang berselerak untuk memudahkan susun atur litar.

     • Bantuan Sokongan: M5 hingga G1/8 mengecilkan kelengkapan lurus, peredam mikro M5, penyambung cepat M5 (padanan paip udara φ3/φ4), kurungan pelekap tetap.

6. Perbezaan Pemilihan: M5 vs S3 Injap Mekanikal

7. Litar Aplikasi Klasik

     • Kawalan Had Silinder: Penyekat silinder mencetuskan injap mekanikal penggelek M5R, mengeluarkan isyarat udara pandu untuk mengawal injap solenoid 4V, merealisasikan pengunduran automatik apabila silinder mencapai kedudukan yang ditetapkan.

     • Kawalan Mula-Henti Manual: Injap butang cendawan M5PP secara langsung mengawal tindakan teleskopik silinder dua tindakan kecil untuk operasi manual di tapak.

     • Pengesanan Alat Talian Pemasangan: Injap rod atas pelocok M5B bertindak sebagai suis pengesanan di tempat acuan untuk merealisasikan pencetus logik pneumatik automatik untuk kedudukan alat.

Ringkasan Satu Ayat

     Siri SOLH M5 ialah injap mekanikal pemulangan spring 5/2 hala yang berfungsi penuh dengan benang M5×0.8 bersatu. Mengintegrasikan had strok mekanikal dan berbilang mod kawalan manual, ia menampilkan tindakan sensitif, prestasi tahan lama dan kebolehtukaran sejagat, menjadi komponen kawalan pneumatik mikro pilihan untuk maklum balas isyarat silinder dan pensuisan pneumatik manual peralatan.
