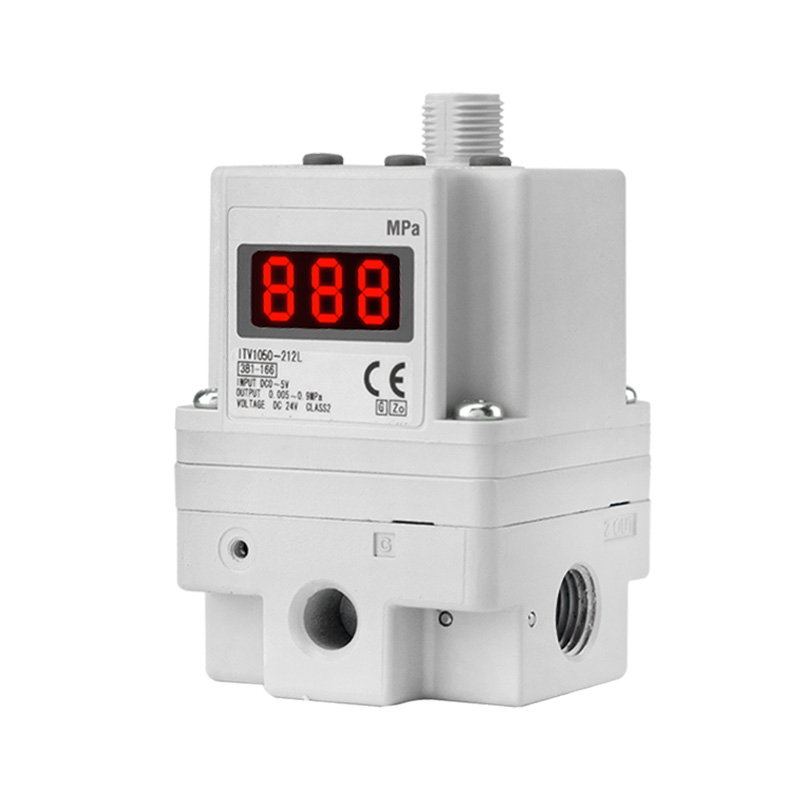

Injap Berkadar Elektro-Pneumatik Siri ITV Aliran Tinggi

Jenama: SOLH oleh Richge Technology

Kedudukan Produk & Prinsip Kerja

   1. Kedudukan Produk

     SOLH ITV siri injap berkadar elektro-pneumatik aliran tinggi ialah komponen penukaran elektrik-ke-pneumatik yang boleh ditukar SMC. Ia merealisasikan pelarasan tekanan udara berterusan tanpa langkah melalui isyarat kawalan elektrik, menggantikan sepenuhnya injap pengurangan tekanan manual untuk mencapai peraturan tekanan jauh ketepatan tinggi automatik, dan dioptimumkan khas untuk litar bekalan udara aliran besar tugas berat.

   2. Fungsi Teras & Prinsip

     -- Fungsi Teras: Tukar isyarat kawalan elektrik kepada tekanan udara boleh laras tanpa langkah untuk peraturan tekanan automatik & jauh

     -- Prinsip Kerja: Sistem maklum balas berkadar elektro-pneumatik gelung tertutup. Sensor tekanan terbina dalam memantau tekanan keluaran dalam masa nyata dan membetulkan sisihan secara automatik, memberikan ketepatan kawalan yang luar biasa dan kelajuan tindak balas yang pantas

     -- Gred Perlindungan Alam Sekitar: IP65 kalis debu & kalis percikan, operasi yang stabil dalam keadaan bengkel perindustrian yang teruk

Jadual Rujukan Pantas Model Siri Aliran Tinggi

Spesifikasi Teknikal Am Universal

     -- Bendalir Berkenaan: Udara termampat kering

     -- Tekanan Bekalan Salur Masuk Maks: 1.0 MPa

     -- Suhu Ambien & Sederhana: -5 ~ +60℃

     -- Bekalan Kuasa: DC24V ±10% (versi separa menyokong DC12–15V)

     -- Penggunaan Kuasa: ≤4W (model yang dilengkapi komunikasi)

     -- Isyarat Output Monitor: Analog DC1–5V linear dengan tekanan output sebenar

     -- Pilihan Benang Port: Benang selari Rc / NPT / G, kelengkapan tolak masuk pantas pilihan

Jenis Isyarat Input & Definisi Akhiran Model

  1. Isyarat Kawalan Tersedia

     -- Input analog (arus perdana): Isyarat voltan DC0–10V, isyarat arus 4–20mA

     -- Pratetap berbilang peringkat: fungsi pratetap tekanan tetap 4-titik / 16-titik I/O

     -- Komunikasi bas medan: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (memerlukan aksesori papan komunikasi khusus)

 2. Contoh Kod Model：ITV2050-31F2BN3

     -- ITV2050: ITV2000 siri aliran sederhana

     -- 31: Benang port G1/4

     -- F: Pendakap pelekap rata

     -- 2: Input voltan analog DC0–10V

Kelebihan Produk Teras

  1. Prestasi aliran tinggi yang sangat dinaik taraf

     -- Kapasiti aliran maksimum meningkat sekitar 5 kali ganda berbanding dengan siri ITV aliran kecil standard, dengan sempurna memenuhi keperluan gerakan salingan pantas bagi silinder gerek besar dan peralatan segerak berbilang silinder.

  2. ketepatan tinggi yang sangat baik & kestabilan jangka panjang

     -- Kawal ketepatan dalam ±1% F.S., kelajuan tindak balas ultra pantas dan turun naik tekanan yang kecil, sesuai untuk pemasangan ketepatan, pemprosesan semikonduktor, salutan automatik dan barisan pengeluaran standard tinggi yang lain.

  3. Garis besar dioptimumkan ringan padat

     -- Berat model ITV2100 dikurangkan sebanyak 19% berbanding generasi sebelumnya, pendakap fleksibel & pelekap asas agar sesuai dengan ruang pemasangan yang terhad.

  4. Operasi pintar yang mesra pengguna

     -- Paparan digital LED kecerahan tinggi terbina dalam untuk visualisasi nilai tekanan masa nyata; dilengkapi dengan algoritma diagnosis diri dan output penggera kerosakan untuk memudahkan penyelesaian masalah & penyelenggaraan di tapak.

Senario Aplikasi Industri Biasa

     -- Kawalan tekanan untuk silinder aliran besar & penggerak pneumatik: Mesin pembungkusan, peralatan pendispensan & pelekat automatik

     -- Pensuisan tekanan automatik pelbagai peringkat: Peralatan kimpalan, stesen rivet, sistem kawalan ketegangan filem & wayar

     -- Gelung proses pneumatik ultra ketepatan: Pembuatan semikonduktor, ujian optik, peralatan automasi ketepatan perubatan

     -- Pelarasan tekanan jauh terpusat pada barisan pengeluaran automatik: Gantikan berbilang set pengawal selia manual untuk kawalan tekanan digital sehenti

Garis Panduan Pemilihan Model

     -- Pilih siri mengikut kadar aliran yang diperlukan: ITV1100 untuk aliran kecil mikro, ITV2100 untuk aliran sederhana universal, ITV3100 untuk peralatan tugas berat aliran tinggi

     -- Sahkan julat tekanan boleh laras untuk menampung sepenuhnya semua keperluan tekanan kerja proses (pilihan julat penuh 0.005–0.9 MPa)

     -- Jenis isyarat kawalan padan: Voltan analog DC0–10V sebagai pilihan standard; pilih papan komunikasi khusus jika kawalan digital fieldbus diperlukan

     -- Sahkan borang pemasangan: Lekap asas / lekap sisi / lekap pendakap untuk dipadankan dengan susun atur saluran paip udara di tapak

Ringkasan Satu Ayat

     Injap berkadar elektro-pneumatik aliran tinggi SOLH ITV merealisasikan pelarasan tekanan digital tanpa langkah melalui isyarat kawalan elektrik, dilengkapi dengan kapasiti aliran ultra-besar, perlindungan industri IP65 dan antara muka isyarat analog/bas medan berbilang jenis, berfungsi sebagai komponen kawalan teras untuk pengawalan tekanan udara jauh, berketepatan tinggi, volum tinggi dalam semua sistem pneumatik automatik.
