Kedudukan Silinder Servo Juruterbang Pneumatik Siri IP200

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

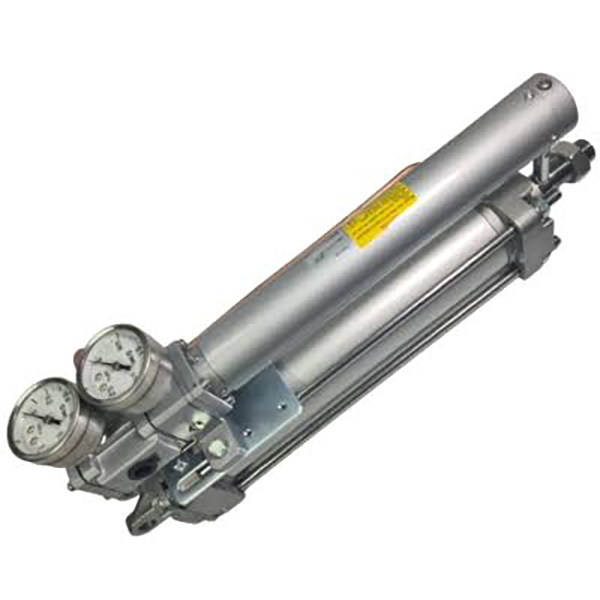

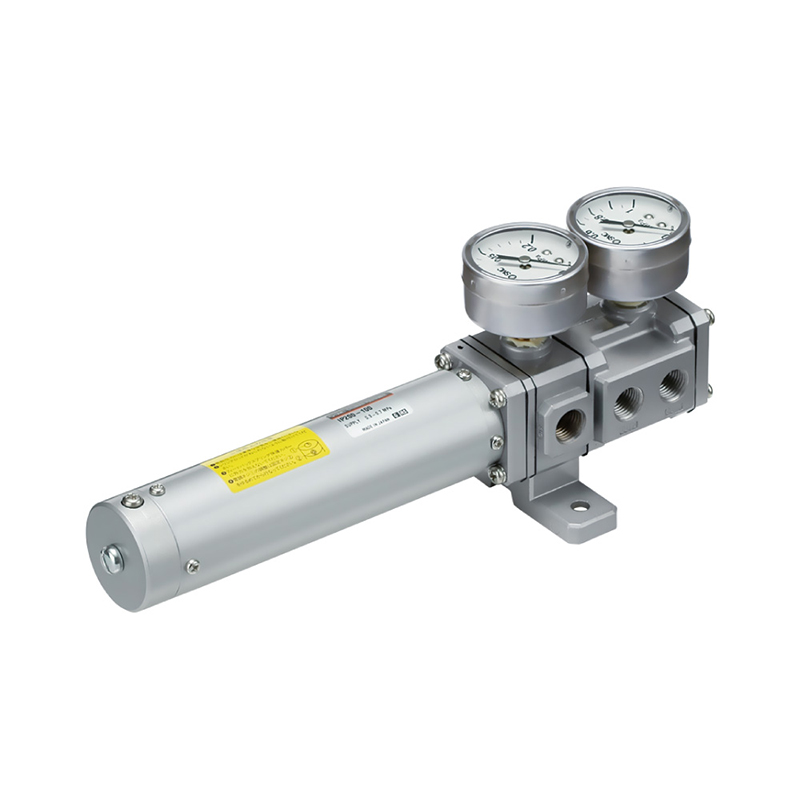

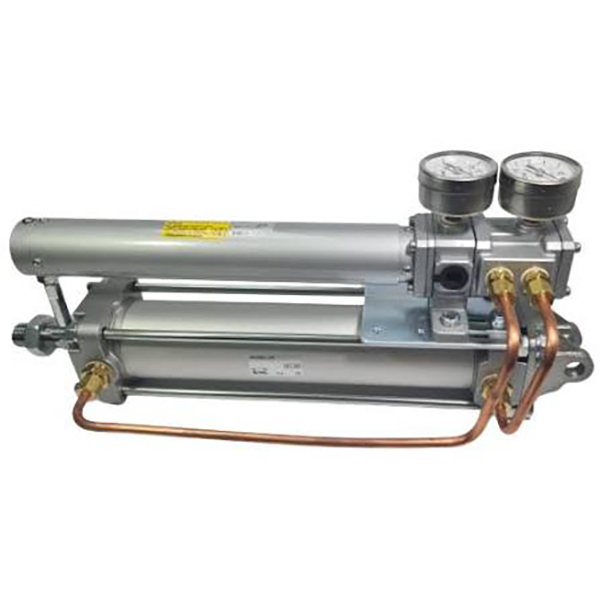

     Siri IP200 yang dilancarkan di bawah jenama SOLH Richge Technology ialah penentu kedudukan silinder servo juruterbang pneumatik. Ia memberikan kawalan kedudukan berkadar ketepatan tinggi untuk silinder standard, menukar isyarat kawalan pneumatik 0.02~0.1MPa secara linear kepada anjakan tepat rod omboh silinder. Didorong udara sepenuhnya tanpa bekalan kuasa, ia merupakan penyelesaian penentududukan yang selamat secara intrinsik untuk persekitaran perindustrian yang terdedah kepada letupan.

Spesifikasi Teknikal Teras

    1. Parameter Asas

     -- Silinder Serasi: Bore ≥ Ø50mm, lejang 25~300mm (boleh disesuaikan setiap kenaikan 1mm)

     -- Prinsip Kawalan: Mekanisme servo muncung-flapper berdasarkan teori imbangan daya

     -- Tekanan Udara Bekalan (SUP): 0.3~0.7MPa

     -- Isyarat Kawalan Input (IN): Standard 0.02~0.1MPa isyarat pneumatik

     -- Suhu Ambien & Sederhana: -5℃ ~ +60℃ (versi standard)

     -- Benang Port: Port utama Rc1/4; port tolok tekanan Rc1/8

     -- Berat Bersih: Anggaran. 700g (berdasarkan model lejang 100mm)Indeks Ketepatan Kawalan· Sensitiviti: ≤ 0.5% F.S.

     -- Kelinearan: ≤ ±2% F.S.

     -- Histeresis: ≤ 1% F.S.

     -- Kebolehulangan: ≤ ±1% F.S.2.

Prinsip Kerja Imbangan Daya

     -- Input Isyarat: Isyarat kawalan pneumatik memasuki port IN dan menolak diafragma input.

     -- Penguatan Servo: Anjakan diafragma menukar kelegaan terhadap muncung untuk melaraskan tekanan belakang, memacu kili dalaman untuk menukar litar udara.

     -- Penggerak Silinder: Output udara bertekanan melalui port OUT1 / OUT2 untuk memanjangkan atau menarik balik silinder dwi-tindakan.

     -- Maklum Balas Kedudukan: Pergerakan lejang silinder menarik balik diafragma maklum balas melalui rod penyambung & spring maklum balas untuk mencapai keseimbangan daya dengan isyarat input; kili kembali ke kedudukan neutral untuk mengunci silinder pada kedudukan sasaran dengan tepat.

Definisi Kod Model (IP200-XXX-YY)

     -- IP200: Kod siri asas

     -- XXX: Lejang dinilai (25 / 50 / 100 / 150 / 200 / 250 / 300mm)

     --YY Akhiran pilihan: Tiada akhiran: Model standard dengan spring maklum balas keluli karbon -T: Dilengkapi dengan spring maklum balas keluli tahan karat -XN: Versi suhu rendah (-30°C ~ +60°C) -XZ: Versi suhu tinggi (-5°C ~ +80°C)

Contoh: IP200-200-T → lejang 200mm, spring maklum balas keluli tahan karat.

Definisi Pelabuhan

     -- SUP: Input bekalan udara utama (0.3~0.7MPa)

     -- IN: Input isyarat kawalan pneumatik (0.02~0.1MPa)

     -- OUT1 / OUT2: Port output dwi untuk silinder dwitindakan

     -- EX: Port ekzos

     -- Tolok: Pelabuhan khusus untuk pemasangan tolok tekanan

Kelebihan Produk Teras

     -- Kedudukan Pneumatik Selamat Letupan Ketepatan Tinggi Ketepatan kedudukan setanding sistem servo elektrik; dikendalikan udara sepenuhnya tanpa komponen elektrik, secara intrinsik selamat untuk zon kerja mudah terbakar & meletup.

     -- Struktur Bersepadu Semua-Dalam-Satu Reka bentuk unit bersepadu untuk pemasangan terus pada silinder standard, memudahkan pemasangan di tapak dan prosedur penyelenggaraan rutin.

     -- Reka Bentuk Penentukuran Mudah Terbina dalam Skru pelarasan sifar bebas dan skru pelarasan Span untuk penentukuran pantas di tapak tanpa alat tambahan.

     -- Pelbagai Pilihan Bahan untuk Rintangan Kakisan Mata air maklum balas tersedia dalam keluli karbon atau keluli tahan karat varian untuk menyesuaikan diri dengan persekitaran bengkel yang lembap dan menghakis.

     -- Julat Suhu Lebar Versi Tersuai Model pilihan standard, suhu rendah dan suhu tinggi untuk memenuhi keadaan industri suhu berubah yang kompleks.

Senario Aplikasi Biasa

     -- Stesen penentududukan ketepatan: Pemotongan, pemasangan akhbar, salutan dan peralatan pengendalian bahan automatik

     -- Kawalan proses industri: Peraturan pembukaan injap, kawalan ketegangan web dan sistem pembetulan tepi web

     -- Persekitaran keras khas: Peralatan kalis letupan, kalis debu dan kalis air untuk loji kimia & jentera perlombongan

     -- Unit teras servo pneumatik: Berfungsi sebagai komponen kawalan pusat sistem penentududukan servo pneumatik penuh

Garis Panduan Operasi & Pemasangan

     -- Keperluan Sumber Udara: Udara bekalan mestilah kering dan bersih dengan ketepatan penapisan ≤5μm untuk mengelakkan penyumbatan muncung dan kegagalan kedudukan.

     -- Rujukan Penentukuran: Lengkapkan pelarasan sifar dan rentang di bawah tekanan bekalan standard 0.5MPa untuk prestasi linear yang optimum.

     -- Arah Pemasangan: Menyokong pemasangan di mana-mana sudut; elakkan susun atur pelekap yang menyebabkan air pekat terkumpul di dalam pemasangan dalaman unit.

Ringkasan Satu Ayat

     SOLH IP200 force-balance muncung-flapper pneumatic servo positioner secara linear menukar isyarat udara 0.02~0.1MPa ke dalam anjakan silinder yang tepat, menampilkan ketepatan kedudukan tinggi, operasi udara sahaja yang selamat letupan, penentukuran boleh laras sifar/span dan pilihan tersuai unit berkadar suhu yang ideal untuk pilihan kalis eksplorasi berbilang suhu. perlombongan dan peralatan automasi ketepatan.
