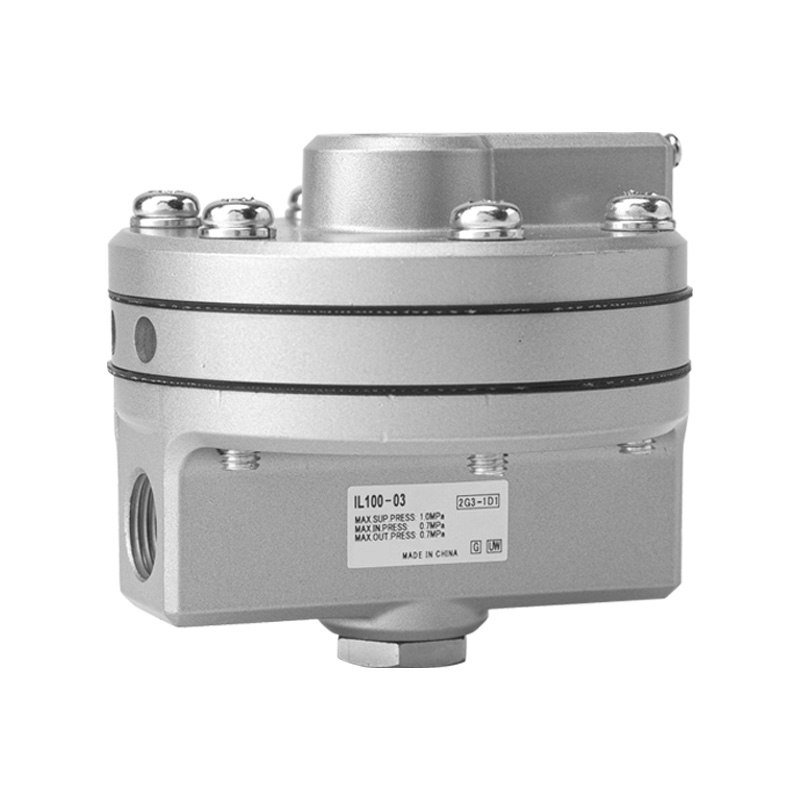

IL100 Siri 1:1 Geganti Penggalak Ketepatan (Penguat Pneumatik)

Jenama: SOLH oleh Richge Technology

Kedudukan Produk

     Siri IL100 ialah geganti penggalak ketepatan 1:1 yang boleh ditukar ganti sepenuhnya dengan model asal SMC, juga dikenali sebagai penguat isyarat pneumatik atau penggalak volum. Fungsi terasnya adalah untuk menukar isyarat kawalan aliran rendah kepada keluaran udara aliran tinggi tekanan yang sama. Ia berkesan menyelesaikan isu tindak balas perlahan yang disebabkan oleh larian paip yang lama dan penggerak pneumatik volum besar, menampilkan ketepatan cemerlang, kapasiti aliran ultra besar dan kelajuan tindak balas ultra pantas.

 Fungsi Teras & Prinsip Kerja

  1. Definisi Asas

       Penguat isyarat pneumatik & volum dengan penjejakan tekanan 1:1 yang tepat (tekanan output sama dengan tekanan isyarat input).

  2. Logik Operasi

     --SIG (Port Isyarat): Menerima output tekanan kawalan aliran rendah daripada penentu kedudukan atau pengawal selia tekanan

     --SUP (Port Bekalan): Sambung ke bekalan udara termampat utama, tekanan bekalan maksimum 1.0 MPa

     --OUT (Port Output): Menghantar udara aliran tinggi pada tekanan yang sama untuk memacu penggerak besar

     --EXH (Port Ekzos): Menghabiskan sisa udara dengan cepat apabila tekanan isyarat kawalan menurun

 3. Nilai Teras

     Kekalkan tekanan isyarat yang tepat sambil menguatkan aliran keluaran, mempercepatkan pergerakan penggerak secara drastik.

Ciri Utama Teras

   1. Aliran Ultra Tinggi & Tindak Balas Segera

     -- Kapasiti aliran maksimum: 6,000 L/min (ANR) di bawah tekanan bekalan 0.7 MPa

     -- Pekali aliran Cv = 1.1

     --Sesuai untuk paip jarak jauh, silinder gerek besar dan penggerak diafragma besar

   2. Penjejakan Tekanan 1:1 Ketepatan Tinggi

     --Ralat kelinearan dalam ±1% skala penuh

     --Histeresis ≤ 1% skala penuh

     --Replikasi tekanan tepat dengan penurunan tekanan sifar dan tiada hanyut jangka panjang

   3. Pelbagai Pilihan Benang Port

     --Saiz port: 02 (Rc1/4), 03 (Rc3/8)

     --Benang standard: Rc; NPT pilihan (akhiran N), G benang selari (akhiran F)

     --Empat port khusus: isyarat SIG, bekalan SUP, keluaran OUT, ekzos EXH

   4. Suhu Lebar & Versi Tersuai Khas

     --Model standard: -5 ~ +60 ℃

     --Versi suhu rendah L: -30 ~ +60 ℃

     --Versi suhu tinggi T: -5 ~ +100 ℃

     --Versi S tanpa tembaga: Serasi dengan pembuatan semikonduktor & gas lengai ketulenan tinggi

   5. Struktur Padat Tahan Lama

     --Badan utama: Aloi aluminium dengan salutan cat anti-karat perak

     --Berat bersih: 0.56 kg

     --Dua kaedah pemasangan: Pemasangan berulir terus; pendakap pelekap logam pilihan (akhiran B)

Jadual Spesifikasi Teknikal Penuh

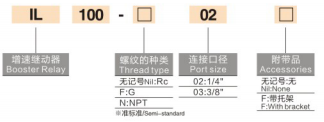

Penjelasan Kod Model (IL100-□-□-□-□)

   Contoh: IL100-02-N-L-B

     --IL100: Kod siri asas

     --02 / 03: Saiz port (1/4" / 3/8")

     --Sufiks benang: N=benang NPT; tiada akhiran=Rc; benang F=G

     --Imbuhan versi khas: L=suhu rendah; T=suhu tinggi; S=tanpa kuprum

     --B: Dilengkapi dengan pendakap pelekap (tiada akhiran = tanpa pendakap)

   Model Standard Biasa

     --IL100-02: Port Rc1/4, suhu standard, tiada pendakap

     --IL100-03-B: Port Rc3/8, suhu standard, dengan pendakap pelekap

     --IL100-N03-L: Benang NPT 3/8, varian tahan suhu rendah

Senario Aplikasi Biasa

     --Injap kawalan proses: Injap pengawal selia pneumatik & penggerak diafragma, dipasangkan dengan penentu kedudukan untuk meningkatkan kelajuan penggerak

     --Saluran udara instrumen jarak jauh: Hilangkan tindak balas perlahan yang disebabkan oleh tiub panjang antara pemancar dan penggerak

     --Silinder pneumatik volum besar: Pengangkat tugas berat, pengapit dan penggerak mekanikal lejang besar

     --Gelung kedudukan berketepatan tinggi: Sistem pneumatik yang memerlukan susulan tekanan yang tepat dan tindak balas pantas

     --Semikonduktor & peralatan gas ketulenan tinggi: Varian S tanpa tembaga untuk persekitaran proses bersih

Ringkasan Satu Ayat

     Geganti penggalak boleh tukar ganti SOLH IL100 memberikan pengesanan tekanan tepat 1:1, aliran tinggi maksimum 6000 L/min dan kelinearan tinggi ±1% dengan tindak balas ultra pantas, direka khas untuk menghapuskan lag penggerak perlahan dalam sistem paip panjang dan pneumatik volum besar.
