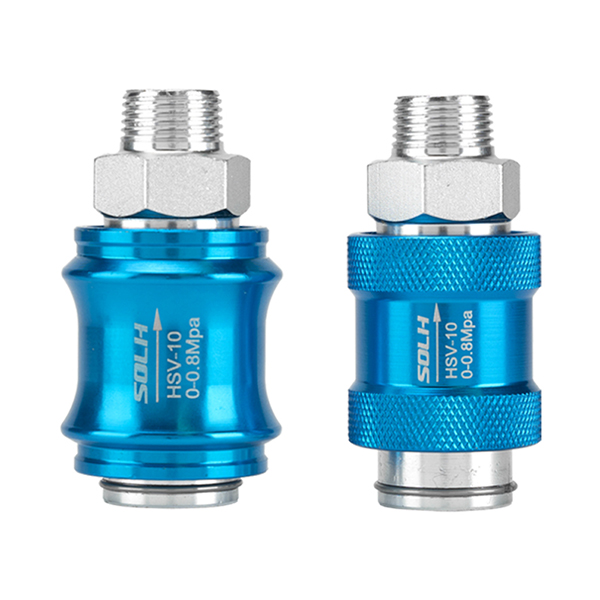

Injap Slaid Tangan Siri 3/2 HSV | Suis Slaid Sumber Lurus Melalui Pneumatik

Jenama: SOLH oleh Richge Technology | Injap Slaid Tangan Mengunci Sendiri 3/2 Hal untuk Manual Litar Pneumatik Hidup-Mati & Pelega Tekanan

1. Gambaran Keseluruhan Produk

     Siri SOLH HSV adalah standardInjap pneumatik gelongsor tangan 3/2 hala dengan struktur tolak-tarik lengan lurus, mematuhi sepenuhnya spesifikasi siri AirTAC HSV dan boleh ditukar ganti secara universal dengan model setara domestik. Mengguna pakai reka bentuk pengunci diri bukan spring, ia merealisasikan bekalan udara dengan menolak ke hadapan dan ekzos pelepasan tekanan dengan menarik ke belakang. Dengan logik ekzos terbina dalam, injap dengan serta-merta mengeluarkan sisa tekanan dari saluran paip belakang apabila ditutup. Ia digunakan secara profesional sebagai suis utama manual untuk litar cawangan pneumatik dan injap keselamatan pemotongan udara untuk penyelenggaraan peralatan, menampilkan penguncian sendiri yang stabil dan prestasi pelepasan tekanan yang selamat.

  1.1 Logik & Prinsip Operasi Pelabuhan Udara Teras

     • Definisi Pelabuhan Udara: P (salur masuk udara), A (salur keluar berfungsi), R (port ekzos terbina dalam)

     • Keadaan Biasanya Tertutup: Litar P-A terputus, litar A-R terbuka untuk ekzos berterusan

     • Keadaan Tolak Bekerja: Litar P-A disambungkan untuk bekalan udara, litar A-R ditutup untuk pegangan tekanan

     • Ciri Operasi: Operasi tolak-tarik lengan paksi dengan struktur pengunci diri mekanikal, tiada sisihan kedudukan selepas melepaskan tangan

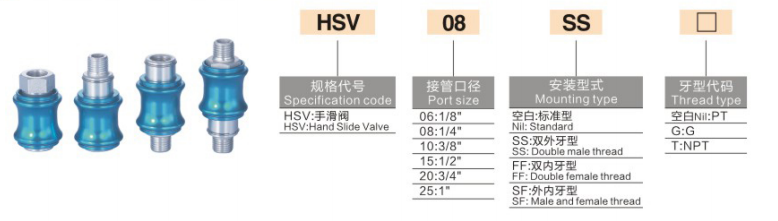

2. Peraturan Pengekodan Model & Spesifikasi Benang

  Logik Pengekodan: HSV [Saiz Port] - [Kod Struktur Benang] + [Kod Jenis Benang]

 2.1 Spesifikasi Saiz Port

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Kod Akhiran Struktur Benang

     • SF: Struktur standard, satu hujung benang luaran + satu hujung benang dalaman (model paling biasa)

     • SS: Benang luar berganda pada kedua-dua hujungnya

     • FF: Benang dalaman berganda pada kedua-dua hujungnya

  2.3 Kod Jenis Benang

     • Lalai: Benang tirus PT

     • G: Benang selari piawai British

     • T: Benang tirus standard Amerika NPT

  Contoh Model: HSV08-SF | Port G1/4, injap slaid tangan benang standard satu-luaran-satu-dalaman, spesifikasi yang paling banyak digunakan di pasaran

 2.4 Parameter Spesifikasi Arus Perdana Siri Penuh

3. Parameter Teknikal Teras

4. Kelebihan Teras Struktur

     • Pemasangan Lurus Sebaris: Direka untuk sambungan bersiri dalam saluran paip cawangan pneumatik, tiada asas diperlukan, boleh disambung terus dan dipasang di tengah paip udara untuk susun atur yang ringkas dan menjimatkan ruang.

     • Logik Pelepasan Tekanan 3/2 Hala yang Selamat: Tarik untuk memotong pengambilan udara dan lepaskan semua tekanan sisa dari silinder belakang dan saluran paip; tolak untuk memulihkan bekalan udara dan pegangan tekanan. Menghapuskan bahaya tekanan sisa secara berkesan semasa penyelenggaraan peralatan.

     • Prestasi Mengunci Diri Boleh Dipercayai: Struktur mengunci sendiri kedudukan mekanikal, tiada set semula spring, kedudukan stabil selepas operasi, tiada anjakan tidak sengaja atau kebocoran udara.

     • Padanan Benang Kepelbagaian: Struktur dan jenis benang berbilang pilihan, sangat serasi dengan kelengkapan pantas, sambungan benang dalaman dan paip udara KQ2 untuk pemasangan di tapak yang fleksibel.

     • Struktur Anti-Kakisan Tahan Lama: Badan aluminium anodized keras dan gelendong keluli tahan karat mencapai rintangan haus, rintangan pengoksidaan dan operasi stabil jangka panjang dalam persekitaran yang kompleks.

5. Perbezaan Pemilihan: Injap Slaid Tangan HSV vs Injap Putar Tangan 4HV

6. Senario Aplikasi Biasa

     • Kawalan Cawangan Silinder Tunggal: Dipasang di antara sumber udara dan injap solenoid untuk merealisasikan pemotongan udara manual dan pelepasan tekanan sisa untuk penutupan dan penyelenggaraan peralatan.

     • Pemotongan Udara Utama Peralatan: Dipasang pada saluran paip masuk udara utama peralatan perkakas untuk pelepasan tekanan pantas secara keseluruhan dan operasi penutupan yang selamat.

     • Pensuisan Litar Vakum: Digunakan pada litar cawangan pam vakum untuk kawalan mula-henti manual; tarik injap untuk melepaskan tekanan vakum dengan cepat dan memastikan operasi yang selamat.

Ringkasan Satu Ayat

     Siri SOLH HSV ialah injap slaid tangan lurus-lalu mengunci sendiri 3/2 hala dengan fungsi pelepasan tekanan terbina dalam. Menampilkan operasi tanpa pelincir, pilihan benang yang pelbagai dan logik ekzos tekanan sisa yang selamat, ia adalah injap suis sumber udara manual standard untuk penyelenggaraan litar pneumatik dan kawalan on-off cawangan.
