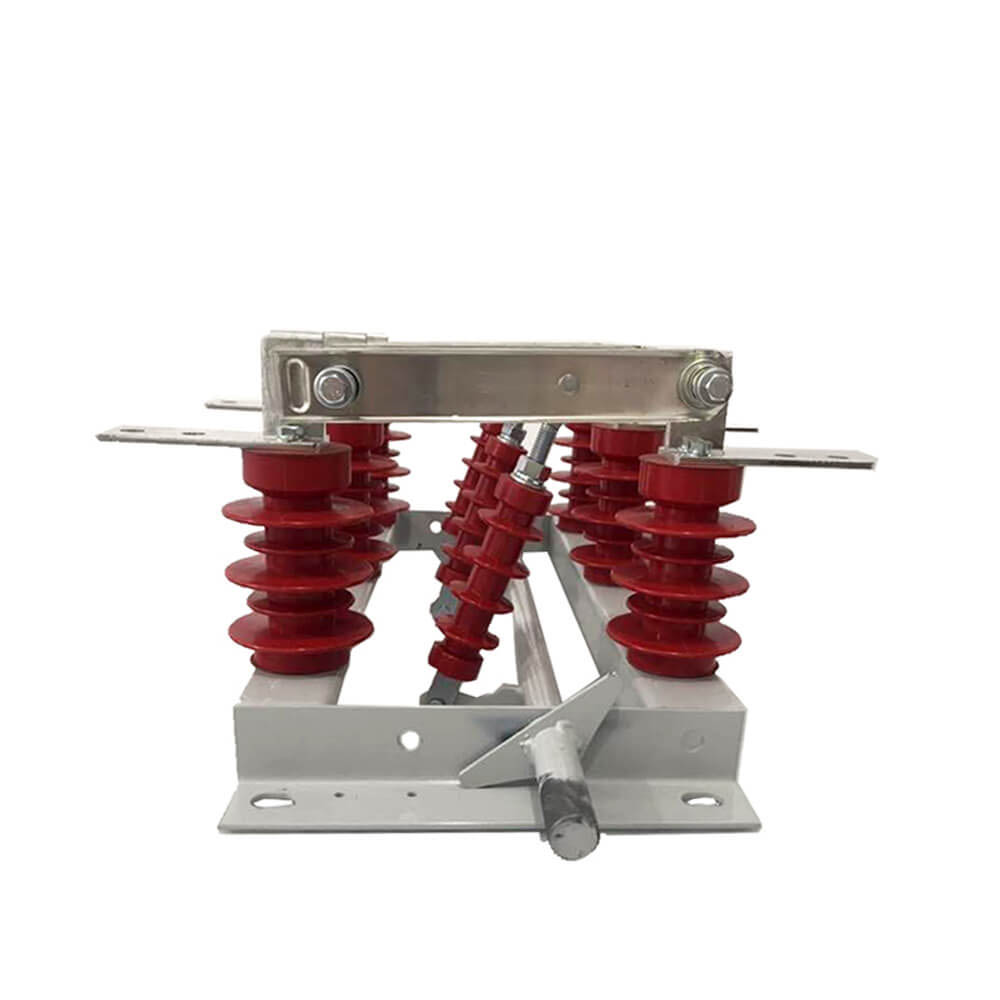

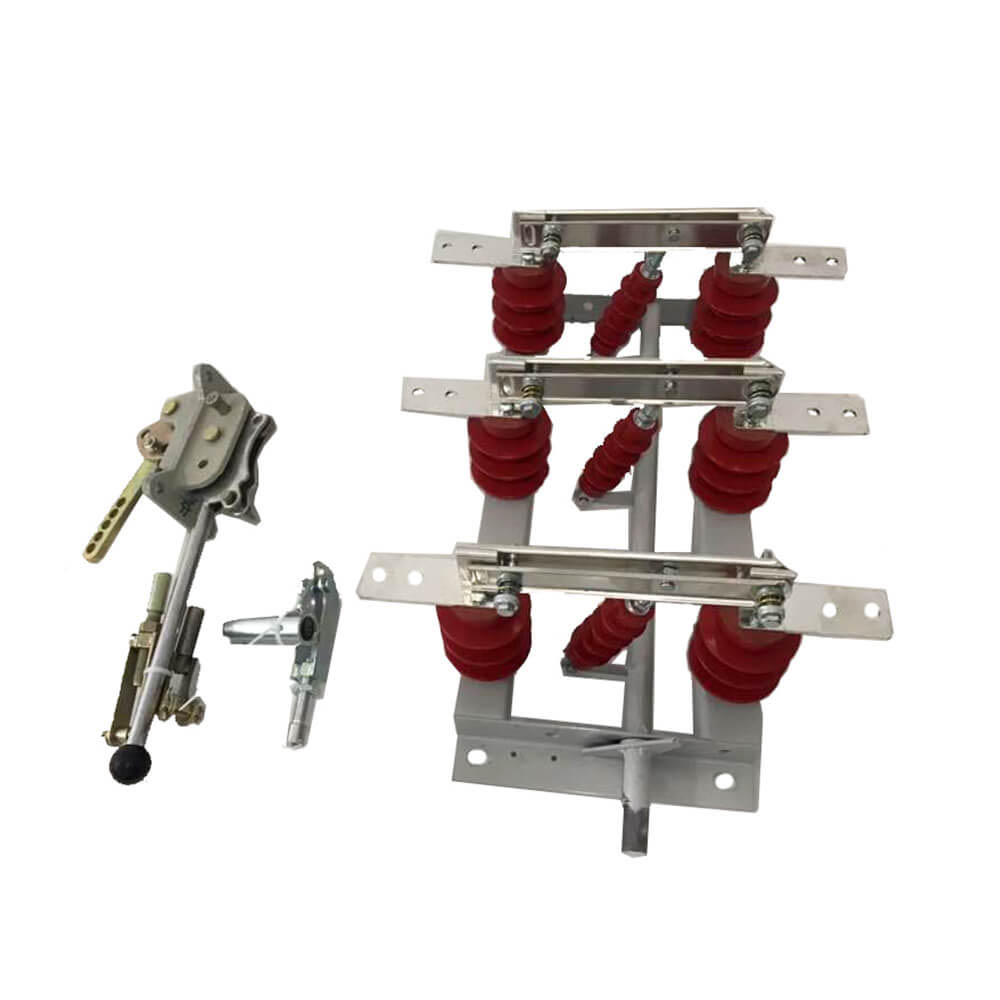

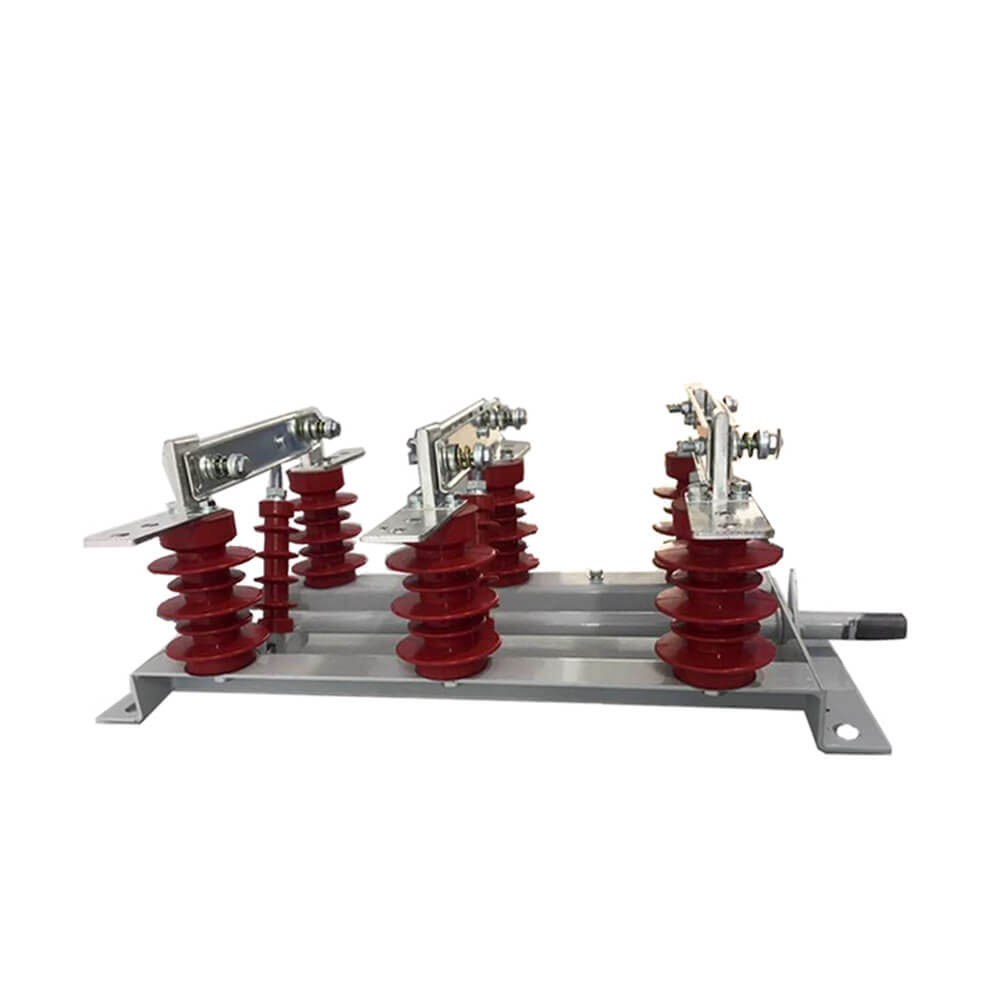

Bahagian konduktif Gn19-12/400, 630, 1000, 1250 jenis putus sambungan ditetapkan pada asas oleh dua penebat tiang untuk setiap fasa. (GN19-12C/400, 630, 1000, 1250 jenis mempunyai satu penebat tiang dan satu penebat sarung porselin.) Tiga fasa dipasang selari, dan bahagian konduktif terdiri daripada hubungan statik pisau hubungan dan pemegang hubungan (atau rod konduktif). Setiap fasa pisau kenalan disambungkan ke tengah penebat tie, penebat tie dan dipasang di pangkal gelendong yang disambungkan. Spindle disambungkan ke rod penyambung (pengguna yang disediakan) dan jenis mekanisme bergerak CS6-1 melalui pemegang. Pisau hubungan penyambung terdiri daripada dua plat tembaga slotted, yang bukan sahaja meningkatkan kawasan pelesapan haba pisau sentuh untuk menurunkan suhu bawah, tetapi juga meningkatkan kekuatan mekanikal pisau hubungan, supaya kestabilan dinamik suis bertambah baik. Satu hujung pisau kenalan dipasang pada blok hubungan (atau pada batang konduktif) oleh bolt (kereta Shaw). GN19-12/1000, 1250 bersentuhan dengan pemasangan plat pengunci magnet, ditambah dengan tujuan plat penguncian magnet ialah apabila arus litar pintas besar untuk meningkatkan dua pisau hubungan alur antara | tarikan. GN19-12/400, 630 Putuskan sambungan mempunyai had kecil melalui arus, jadi tidak perlu menambah plat penguncian magnet.
1. Pengasingan dan Keselamatan: Selepas pemotongan, jurang penebat yang boleh dipercayai ditubuhkan untuk memastikan bahawa
2. Switching Line: Tukar dan sambungkan garis mengikut keperluan operasi.
3. Peralihan semasa yang rendah: Digunakan untuk menukar arus kecil di litar, seperti mengecas arus bushings, bar, penyambung, kabel pendek, arus kapasitor kapasitor penyamaan voltan penukaran, arus yang beredar semasa bertukar bas dua, dan arus pengujaan voltan transformer.
4. Transformer yang menarik semasa: Bergantung pada keadaan tertentu jenis struktur yang berbeza, ia boleh menukar arus pengujaan tanpa beban transformer kapasiti tertentu.
Jenis pengasingan voltan sederhana
Isolator voltan sederhana boleh dibahagikan kepada jenis luaran dan dalaman berdasarkan kaedah pemasangan:
- Isolator voltan sederhana luaran: mampu menahan faktor semula jadi seperti angin, hujan, salji, kotoran, pemeluwapan, ais, dan fros, sesuai untuk pemasangan pada platform luaran.
- Isolator voltan sederhana dalaman: Sesuai untuk persekitaran dalaman, biasanya memerlukan prestasi penebat yang lebih tinggi.
Berdasarkan struktur sokongan penebat, mereka boleh dibahagikan lagi kepada:
-Suis pengasingan tunggal lajur: Gunakan ruang menegak secara langsung di bawah bas overhead sebagai penebat elektrik, menjimatkan ruang, mengurangkan konduktor yang menghubungkan, dan menyediakan keadaan pemotongan yang jelas, terutamanya sesuai untuk penghantaran voltan ultra tinggi.
- Suis pengasingan dua lajur: Sesuai untuk permintaan semasa yang lebih tinggi, memberikan kestabilan yang lebih besar.
- Switch pengasingan tiga lajur: Sesuai untuk sistem kuasa yang lebih kompleks, menawarkan kapasiti beban dan kebolehpercayaan yang lebih baik.
1: Fungsi Pengasingan Keselamatan - Semasa penyelenggaraan peralatan elektrik, ia menyediakan jurang elektrik yang jelas dan titik pemotongan untuk memastikan keselamatan kakitangan penyelenggaraan.
2: Batasan Operasi - Suis mengasingkan tidak boleh dikendalikan di bawah beban; Ia tidak boleh digunakan untuk memecahkan atau menutup arus beban atau arus litar pintas. Mengasingkan suis yang dilengkapi dengan ruang arka yang boleh digunakan di bawah beban kecil dan garisan yang dipunggah.
Operasi Power-On: Mula-mula menutup suis mengasingkan, kemudian tutup pemutus litar atau suis beban.
Operasi Power-Off: Pertama buka pemutus litar atau suis beban, kemudian buka suis mengasingkan.
Apabila memilih suis mengasingkan, pastikan voltan yang dinilai, arus dinilai, arus kestabilan dinamik, dan kestabilan terma semasa memenuhi keperluan aplikasi. Peranan utama suis mengasingkan adalah untuk memutuskan sambungan litar tanpa arus beban, yang membolehkan penyelenggaraan yang selamat. Sebelum mengendalikan suis mengasingkan, pastikan pemutus litar telah memutuskan litar.
Suis mengasingkan tidak mempunyai peranti arka yang khusus; Jangan mengendalikannya di bawah beban atau keadaan litar pintas untuk memastikan keselamatan peralatan dan kakitangan.
 |
 |
 |

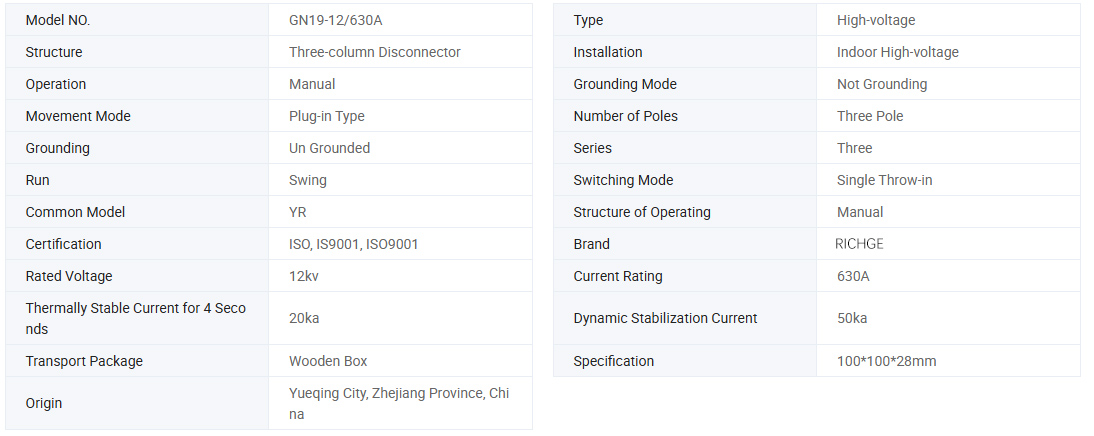

| Model |
Voltan dinilai (kV) |
Arus dinilai (A) |
Dinilai masa pendek bertahan arus (The / 4s) |
Puncak yang dinilai bertahan semasa (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Had atas suhu ambien +40 ℃, had bawah -l0 ℃, nota: Benarkan penyimpanan dan pengangkutan pada -25 ℃
2. Ketinggian tidak melebihi 1000m
3. Kelembapan Relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%
4. Tekanan Wap Air: Purata harian tidak melebihi 2.2 × 10-3MPa, purata bulanan tidak melebihi 1.8 × 10-3mpa
5. Udara sekitar harus bebas dari gas yang menghakis atau mudah terbakar, wap air dan pencemaran yang jelas.
6. Tiada getaran biasa dan ganas.
Nota: Sila berunding dengan pengilang untuk menyelesaikan masalah jika tidak selaras dengan syarat -syarat di atas
● Terima OEM & ODM: Ya
● Sijil: CE, laporan ujian
● Waktu Pengeluaran: 7 ~ 12 Hari Bekerja
● Tempoh jaminan: 12 bulan
● Waktu Penghantaran: 15 hari
● Apabila memesan suis ini, sila nyatakan spesifikasi model, voltan yang diberi nilai, data yang dinilai semasa dan data teknikal yang lain.
● Jika terdapat keperluan khas, anda boleh berunding untuk menyelesaikannya.
