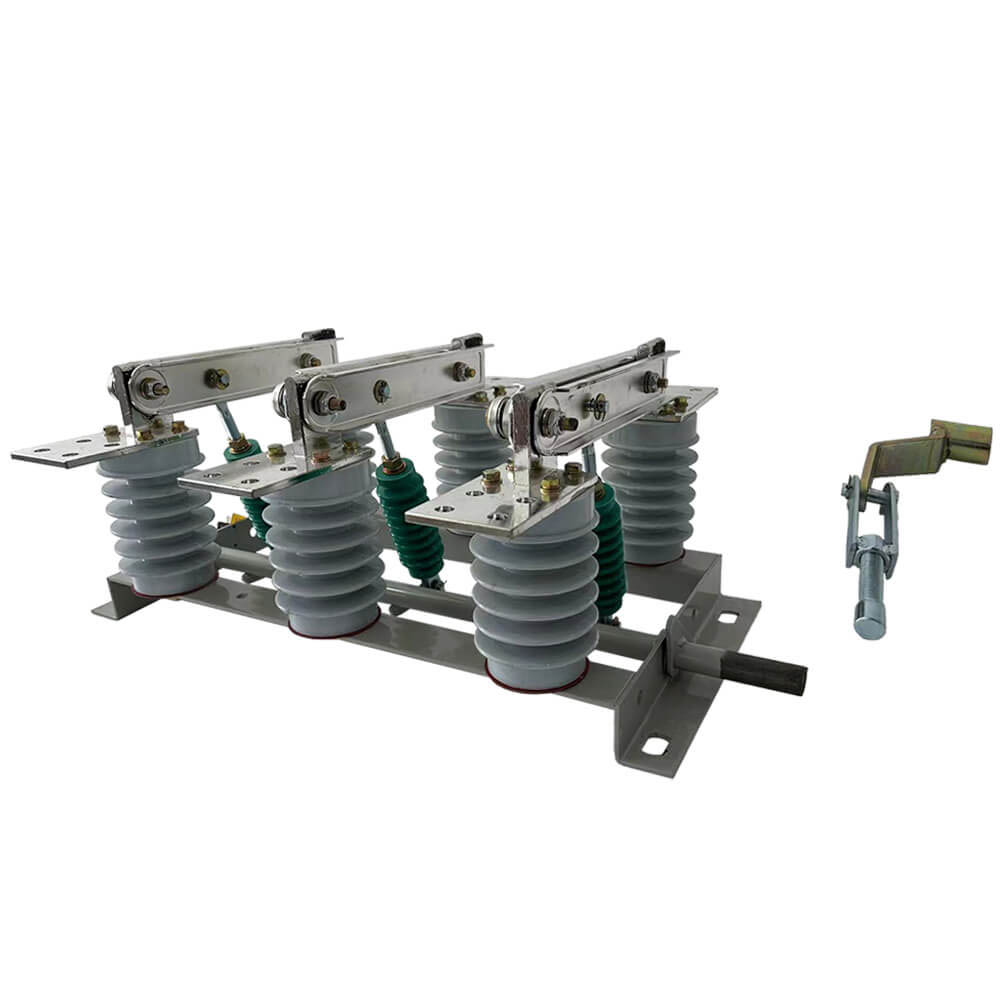

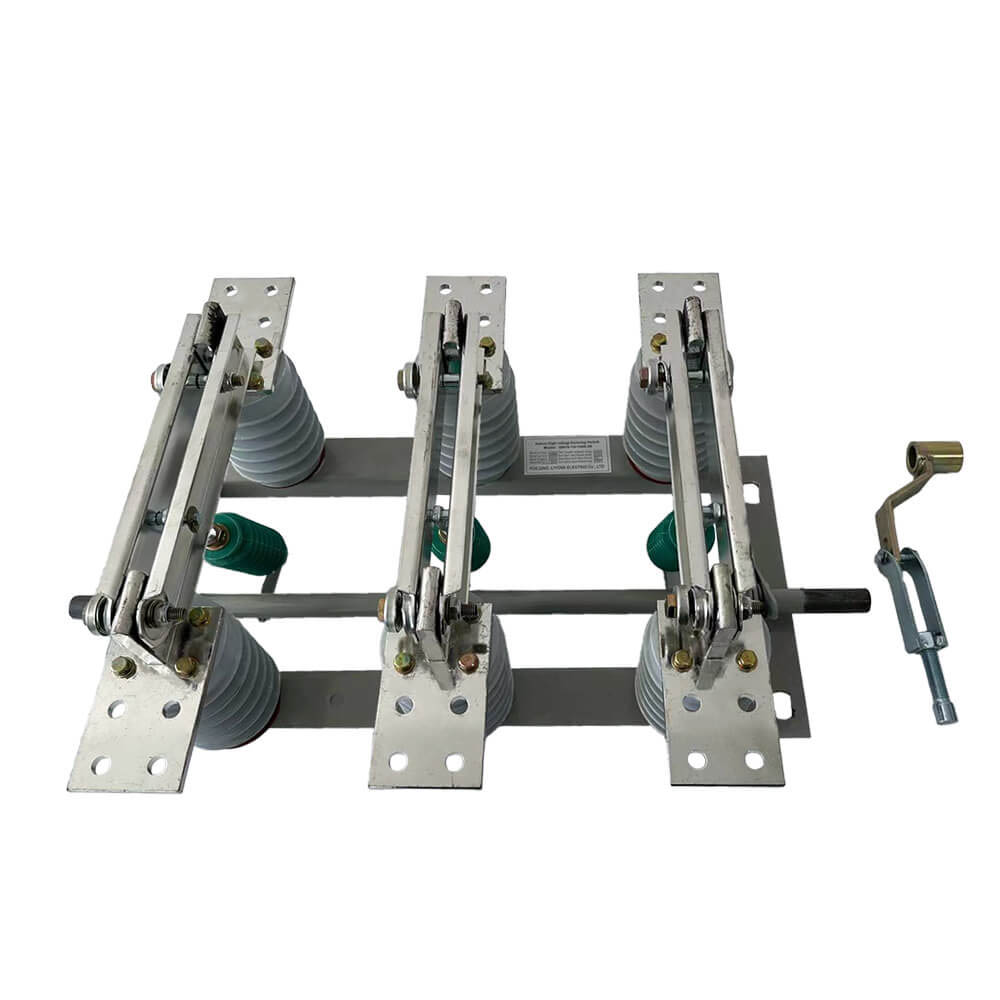

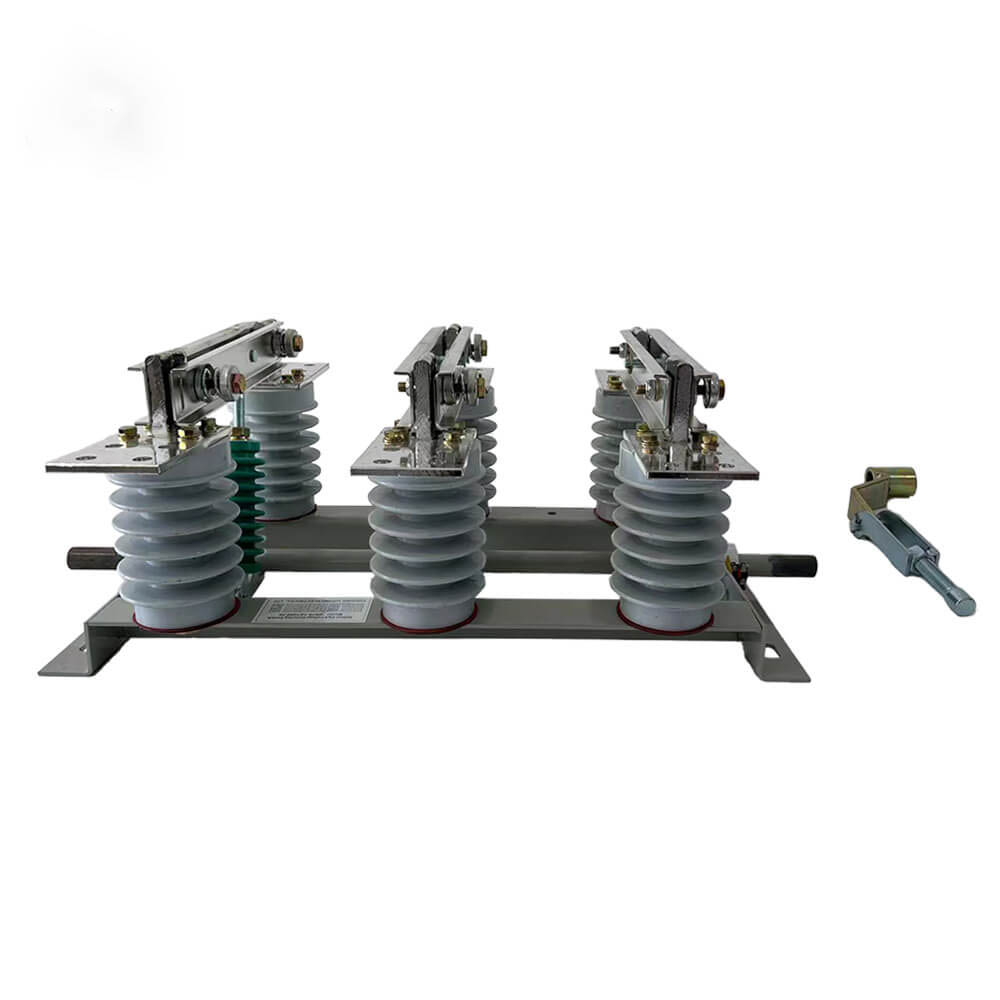

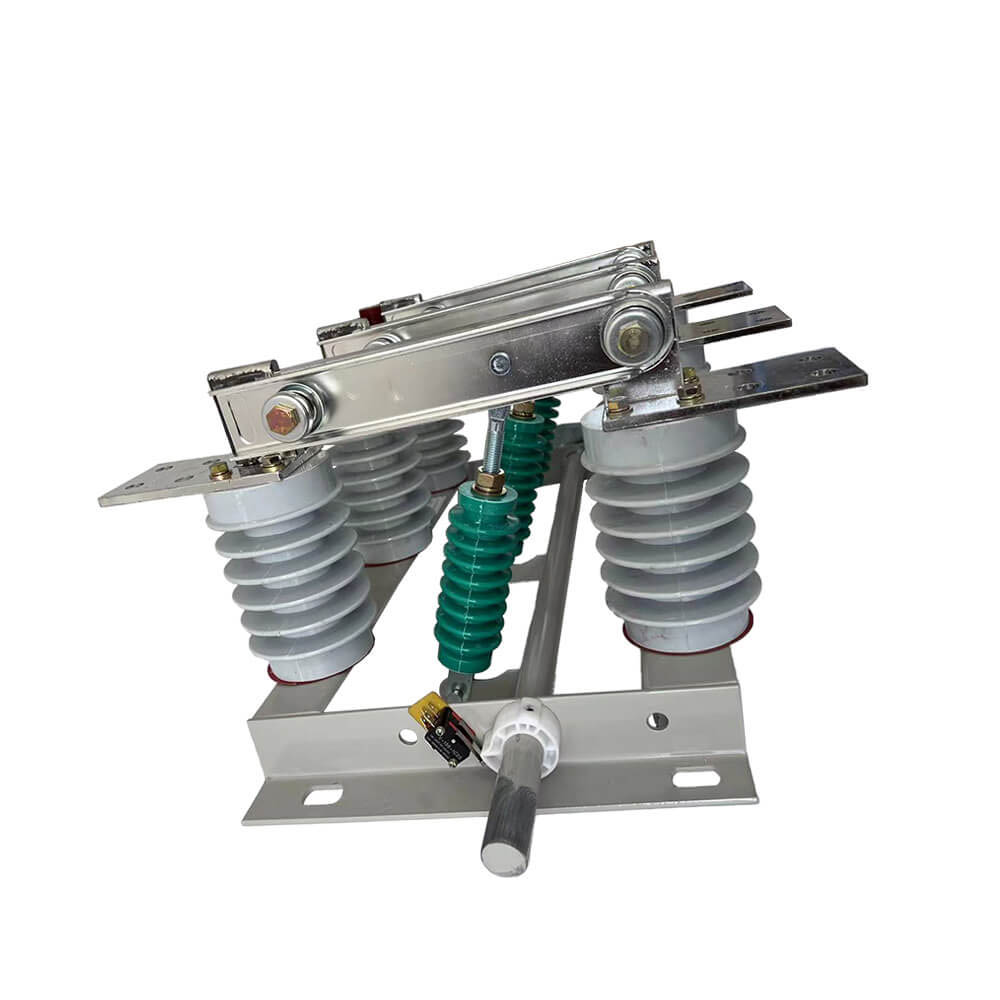

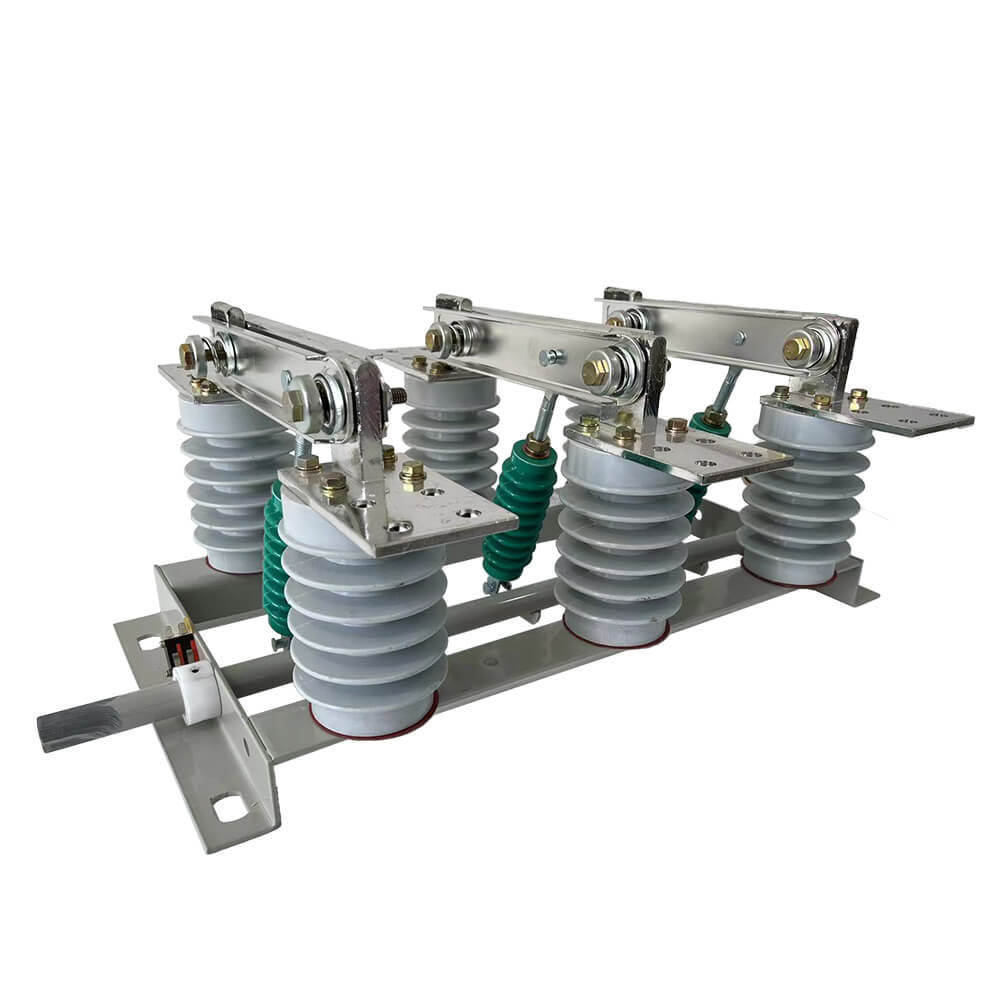

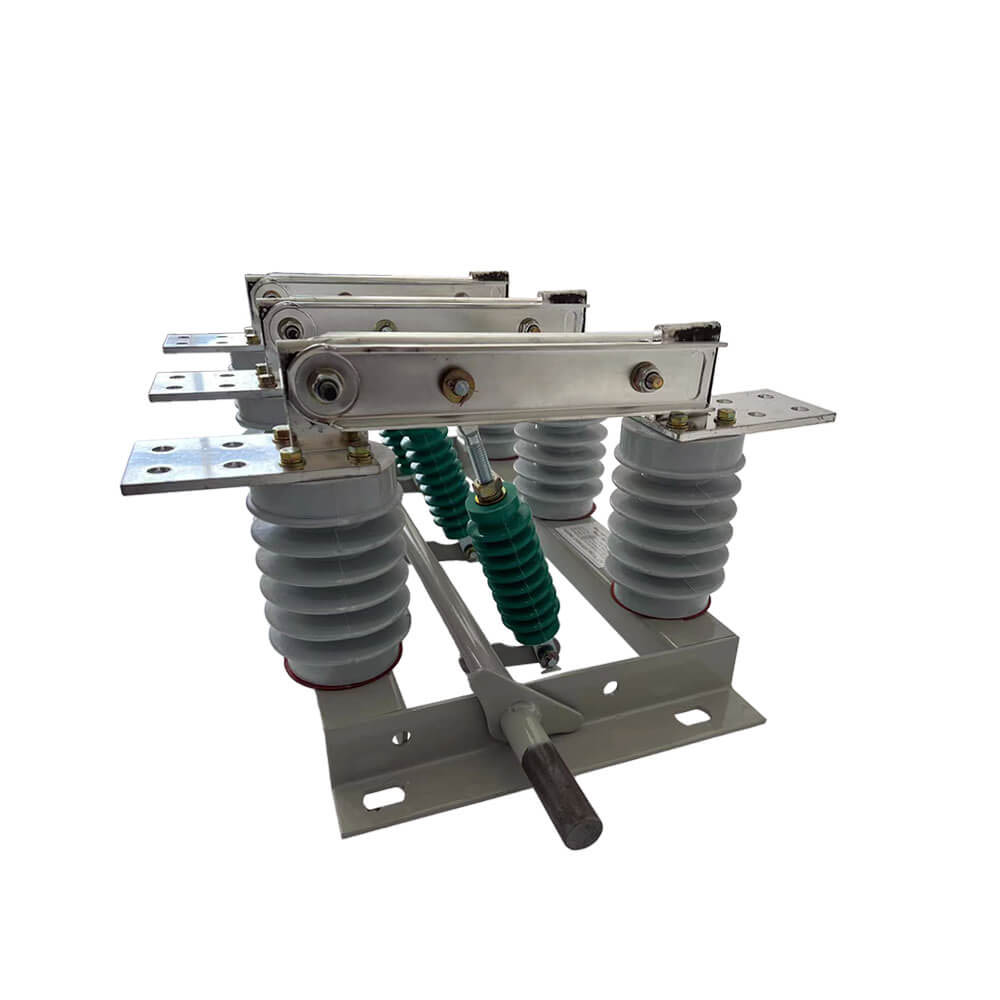

GN19-12 Dalaman Putuskan Tukar Suis Pengasingan Voltan Tinggi

Struktur dan prinsip kerja

     GN19-12, 12C Series tertutup voltan tinggi putus suis (selepas ini dirujuk sebagai suis putus) adalah peranti dalaman dengan voltan yang diberi nilai 12kV, tiga fasa AC 60Hz, dan digunakan untuk membahagikan dan menutup litar apabila terdapat voltan dan tiada beban.

  Siri suis pengasingan ini adalah jenis tiga tiang, yang terdiri daripada bingkai asas, aci berputar, dan tuil, penebat tiang porselin, pisau pintu dan papan sambungan. Aci berputar diletakkan pada bingkai asas, di mana tiga pasang tuas dikimpal, dan tuas diikat dengan pisau pintu melalui penebat porselin tarik rod. Aci meluas dari bingkai bawah, dan mana -mana bahagiannya boleh dihubungkan dengan mekanisme operasi.

  Bahagian konduktif Gn19-12/400, 630, 1000, 1250 jenis putus sambungan ditetapkan pada asas oleh dua penebat tiang untuk setiap fasa. (GN19-12C/400, 630, 1000, 1250 jenis mempunyai satu penebat tiang dan satu penebat sarung porselin.) Tiga fasa dipasang selari, dan bahagian konduktif terdiri daripada hubungan statik pisau hubungan dan pemegang hubungan (atau rod konduktif). Setiap fasa pisau kenalan disambungkan ke tengah penebat tie, penebat tie dan dipasang di pangkal gelendong yang disambungkan. Spindle disambungkan ke rod penyambung (pengguna yang disediakan) dan jenis mekanisme bergerak CS6-1 melalui pemegang. Pisau hubungan penyambung terdiri daripada dua plat tembaga slotted, yang bukan sahaja meningkatkan kawasan pelesapan haba pisau sentuh untuk menurunkan suhu bawah, tetapi juga meningkatkan kekuatan mekanikal pisau hubungan, supaya kestabilan dinamik suis bertambah baik. Satu hujung pisau kenalan dipasang pada blok hubungan (atau pada batang konduktif) oleh bolt (kereta Shaw). GN19-12/1000, 1250 bersentuhan dengan pemasangan plat pengunci magnet, ditambah dengan tujuan plat penguncian magnet ialah apabila arus litar pintas besar untuk meningkatkan dua pisau hubungan alur antara | tarikan. GN19-12/400, 630 Putuskan sambungan mempunyai had kecil melalui arus, jadi tidak perlu menambah plat penguncian magnet.

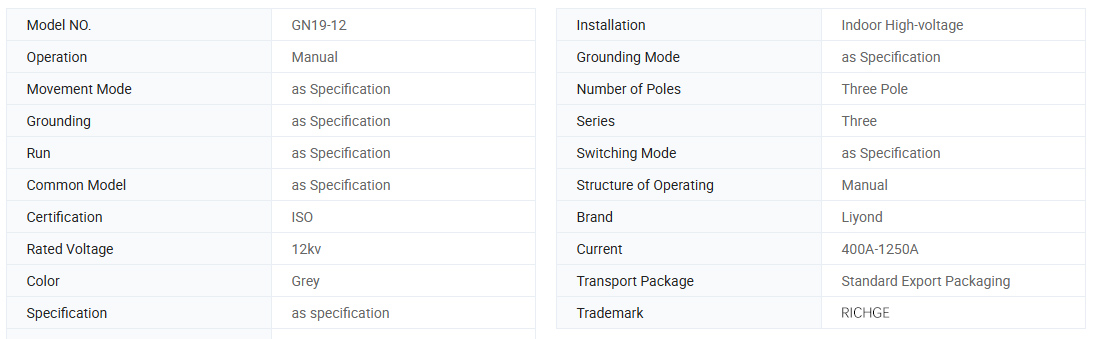

Parameter teknikal

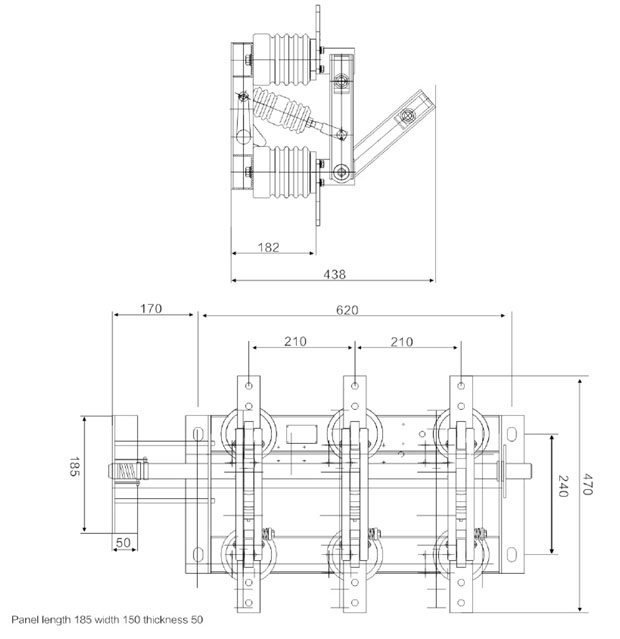

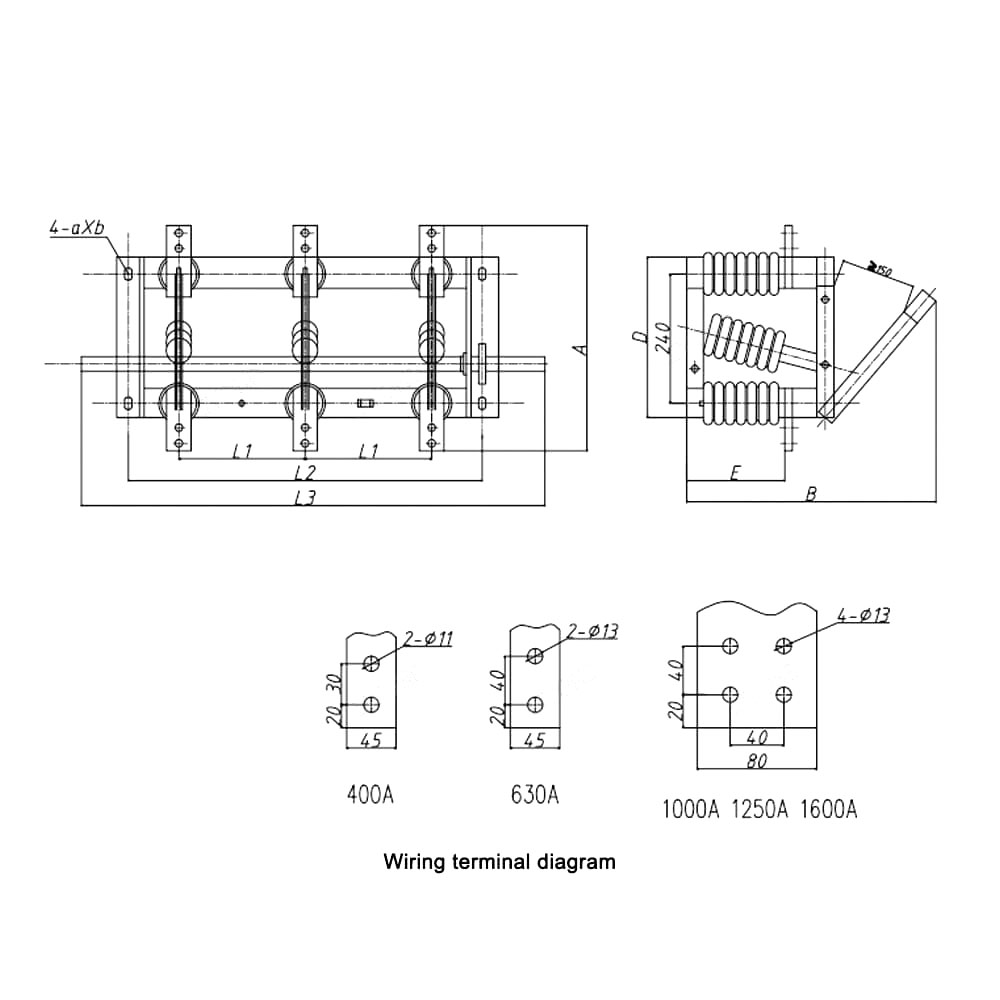

Lukisan

Gunakan keadaan persekitaran

1. Had atas suhu ambien +40 ℃, had bawah -l0 ℃, nota: Benarkan penyimpanan dan pengangkutan pada -25 ℃

2. Ketinggian tidak melebihi 1000m

3. Kelembapan Relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%

4. Tekanan Wap Air: Purata harian tidak melebihi 2.2 × 10-3MPa, purata bulanan tidak melebihi 1.8 × 10-3mpa

5. Udara sekitar harus bebas dari gas yang menghakis atau mudah terbakar, wap air dan pencemaran yang jelas.

6. Tiada getaran biasa dan ganas.

Nota: Sila berunding dengan pengilang untuk menyelesaikan masalah jika tidak selaras dengan syarat -syarat di atas

Arahan pesanan ● Terima OEM & ODM: Ya

● Sijil: CE, laporan ujian

● Waktu Pengeluaran: 7 ~ 12 Hari Bekerja

● Tempoh jaminan: 12 bulan

● Waktu Penghantaran: 15 hari

● Apabila memesan suis ini, sila nyatakan spesifikasi model, voltan yang diberi nilai, data yang dinilai semasa dan data teknikal yang lain.

● Jika terdapat keperluan khas, anda boleh berunding untuk menyelesaikannya.
