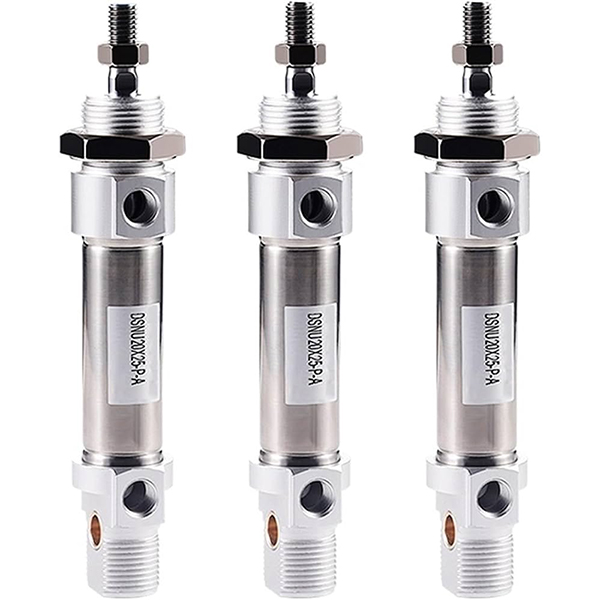

Silinder Mini Keluli Tahan Karat Siri DSNU | Silinder Pneumatik Tahan Kakisan Standard ISO 6432

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH DSNU ialah silinder pneumatik mini keluli tahan karat berprestasi tinggi yang mematuhi piawaian antarabangsa ISO 6432 dan CETOP RP52P sepenuhnya. Ia meliputi julat gerek dari φ8 hingga φ63mm, menampilkan tiub silinder keluli tahan karat SUS304 penuh dan rod omboh, kusyen pneumatik laras sendiri, rintangan kakisan yang unggul dan hayat perkhidmatan yang sangat panjang. Serasi dengan siri FESTO DSNU, SMC CM2 dan Airtac MG, ia digunakan secara meluas dalam makanan, farmaseutikal, elektronik, pembungkusan, tekstil dan senario automatik khas dengan keadaan kerja lembap, asid lemah dan alkali lemah.

  1.1 Standard Global & Kebolehtukaran Penuh

     Dihasilkan mengikut ketat piawaian industri universal ISO 6432 dan CETOP RP52P, semua dimensi pelekap dan spesifikasi antara muka disatukan secara global. Ia mencapai kebolehtukaran lengkap dengan silinder mini jenama antarabangsa arus perdana, menyokong penggantian pengubahsuaian sifar dan peningkatan kelompok peralatan automatik standard.

  1.2 Struktur Tahan Kakisan Keluli Tahan Karat Penuh

     Mengguna pakai tiub silinder keluli tahan karat SUS304 premium dan rod omboh, dipadankan dengan penutup hujung aloi aluminium palsu. Struktur bahan bersepadu memberikan prestasi kalis karat, anti-karat dan kekuatan tinggi yang sangat baik, menyesuaikan dengan sempurna kepada persekitaran yang keras seperti kelembapan tinggi, habuk, asid lemah dan alkali lemah, jauh melebihi silinder mini aluminium biasa dalam ketahanan.

  1.3 Struktur Firma Roller Crimped

     Mengguna pakai teknologi pengedap pengelim penggelek profesional untuk sambungan penutup hujung dengan struktur keseluruhan yang ketat dan kukuh, rintangan getaran yang cemerlang dan operasi yang stabil. Bentuk lurus bulat yang diperkemas mempunyai struktur ringkas dan pembongkaran dan penyelenggaraan harian yang mudah, mengurangkan kos operasi kemudian.

  1.4 Pergerakan Terpelbagai & Pilihan Padat Jenis Pendek

     • Lakonan Berganda DSNU: Pergerakan salingan pengambilan udara dwi hujung, jenis standard paling universal untuk automasi linear konvensional.

     • DSNU-…-P Lakonan Tunggal (Tolak Keluar): Struktur tolak keluar spring, sambungan automatik selepas kegagalan kuasa untuk senario tetapan semula keselamatan.

     • DSNU-…-R Lakonan Tunggal (Tarik Belakang): Struktur pemulangan spring, penarikan balik automatik selepas kegagalan kuasa untuk mekanisme kedudukan perlindungan.

     • DSNU-…-Kusyen Pelarasan Sendiri PPV: Penampan pneumatik pelarasan diri pintar dwi hujung, tiada pelarasan manual diperlukan, sesuai untuk operasi berkelajuan tinggi julat tekanan penuh.

     • Jenis Pendek DSNU-S: 35mm lebih pendek dalam panjang keseluruhan dan 40% lebih sempit lebar daripada jenis standard, disesuaikan untuk senario pemasangan ruang ultra-sempit.

  1.5 Sistem Pengedap Kusyen & Geseran Rendah yang Dinaik Taraf

     Standard dilengkapi dengan pad penimbal elastik (P) untuk pengurangan hingar dan hentaman asas; kusyen udara pelarasan diri PPV inovatif pilihan, menyesuaikan diri dengan julat tekanan penuh 0.1~1.0MPa dengan penimbalan penyesuaian automatik untuk pergerakan kerap berkelajuan tinggi. Dilengkapi dengan pengedap komposit geseran rendah dwiarah dan alur penyimpanan minyak terbina dalam, silinder ini mempunyai tekanan permulaan ultra-rendah, operasi bebas minyak yang stabil dan hayat perkhidmatan lebih 8 juta kitaran.

  1.6 Konfigurasi Aruhan Magnet Ketepatan

     Cincin magnet terbina dalam pilihan (Kod A) serasi dengan suis magnet siri FESTO SMT dan SMC M9B, merealisasikan pengesanan kedudukan omboh tepat masa nyata dan kawalan pautan isyarat PLC, menyokong kedudukan kitaran automatik dan pemantauan pintar.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

 1. Struktur Model Biasa: DSNU25-100-PPV-A-MQ

  2. Contoh Pesanan Standard

     • Model Magnet Kusyen PPV Bertindak Berganda: DSNU32-75-PPV-A-MQ (lubang 32mm, lejang 75mm, pelekap bebibir sisi, dilengkapi magnet)

     • Model Kusyen Elastik Bertindak Berganda Jenis Pendek: DSNU-S20-50-P-A (lubang 20mm, lejang 50mm, badan pendek ultra-kompak, dilengkapi magnet)

     • Model Pulangan Spring Lakonan Tunggal: DSNU16-30-R-P-A (lubang 16mm, lejang 30mm, set semula spring, dilengkapi magnet)

3. Parameter Teknikal Teras (Jenis Standard)

4. Carta Rujukan Teras & Ketegangan Teori 0.5MPa (Batang Tunggal)

  4.1 Data Prestasi Lakonan Berganda (DSNU).

  4.2 Data Prestasi Lakonan Tunggal (DSNU-R Spring Return).

5. Borang Pemasangan & Model Terbitan

  5.1 Kaedah Pemasangan Universal Terpelbagai

     • Bebibir Pelabuhan Sisi MQ: Pemasangan tetap bebibir standard dengan salur masuk udara sisi, jenis yang paling universal untuk susun atur automasi konvensional

     • Bebibir Pelabuhan Paksi MA: Reka bentuk salur masuk udara paksi, disesuaikan khas untuk ruang pemasangan paksi terhad

     • MH Direct Mount: Struktur penetapan langsung penutup hujung, badan ultra nipis untuk pemasangan ruang sempit

     • Unit Pengapit KP: Fungsi penguncian terbina dalam untuk penetapan kedudukan strok sewenang-wenangnya dan kedudukan anti-offset

     • Flange Depan/Belakang FA/FB: Penetapan bebibir rata depan dan belakang, serasi sepenuhnya dengan aksesori pemasangan standard ISO

  5.2 Siri Terbitan Teras

     • Piawaian DSNU: Jenis bertindak ganda universal dengan penimbal elastik atau udara untuk automasi am

     • Jenis Pendek DSNU-S: Badan ringkas yang padat, eksklusif untuk senario pemasangan ruang ultra sempit

     • DSNU-…-P/R Lakonan Bujang: Tolak spring / spring return model lakonan tunggal untuk keadaan kerja tetapan semula keselamatan

     • DSNU-…-Kusyen Pelarasan Sendiri PPV: Penimbalan adaptif pintar, diutamakan untuk operasi kitaran kerap berkelajuan tinggi

6. Perbandingan Pemilihan DSNU lwn CM2 lwn MG

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Gergaji: Pilih saiz lubang yang sesuai mengikut berat beban sebenar, simpan lebih daripada 50% margin keselamatan. Utamakan siri DSNU untuk operasi berkelajuan tinggi, rintangan kakisan dan permintaan padanan standard antarabangsa.

     2. Pemilihan Strok: Strok kerja sebenar ditambah margin keselamatan 10~20mm; ikut had strok standard: lakonan berganda ≤500mm, lakonan tunggal ≤150mm.

     3. Konfigurasi Fungsian: Pilih kusyen udara laras sendiri PPV untuk operasi berkelajuan tinggi (>500mm/s); pilih jenis pendek DSNU-S untuk ruang pemasangan sempit; padankan Cincin magnet + suis SMT/M9B untuk pengesanan kedudukan automatik.

Ringkasan Satu Ayat

     Silinder mini keluli tahan karat SOLH DSNU ISO 6432 mempunyai struktur keluli tahan karat tahan karat penuh, penimbalan pintar laras sendiri, operasi tahan lama tanpa minyak dan pilihan pelekap yang pelbagai, berfungsi sebagai penyelesaian silinder mini universal standard tinggi untuk peralatan automasi makanan, farmaseutikal, elektronik dan persekitaran yang keras.
