Rak Ultra Nipis Siri CRQ2 & Silinder Putar Pinion | Silinder Ayunan Kompak Sifar Backlash

Jenama: SOLH oleh Richge Technology

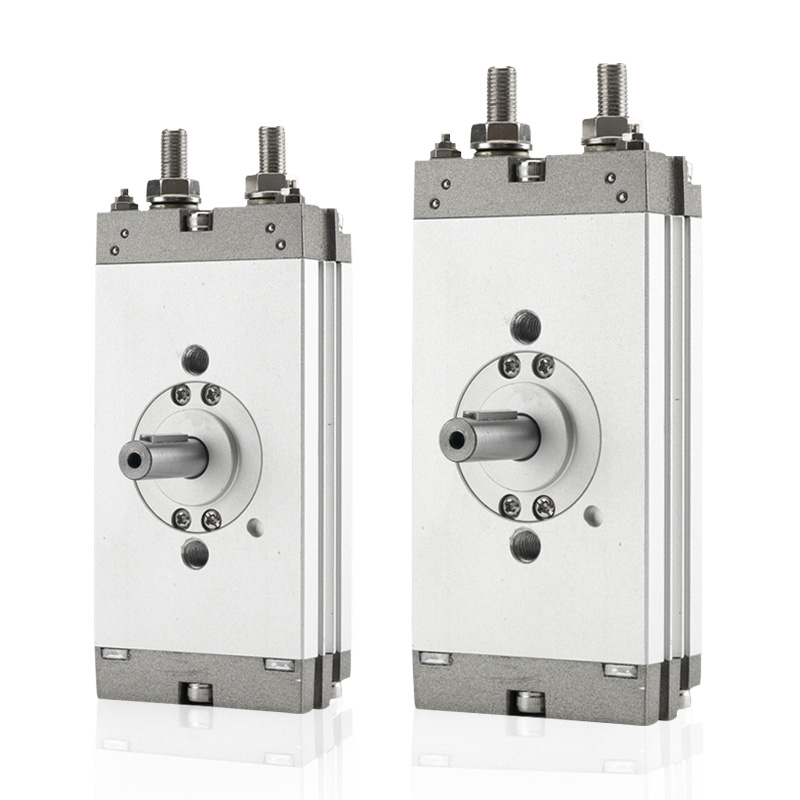

1. Gambaran Keseluruhan Produk & Kelebihan Teras

     Siri SOLH CRQ2 ialah rak rata ultra-nipis & silinder berputar pinion yang menampilkan struktur tindak balas sifar dwi-omboh. Dengan ketinggian badan ultra rendah dan reka bentuk pelekap bebibir bersepadu, ia menyokong sudut hayunan jarak lebar 90°/180°/360° dan meliputi saiz gerek dari φ10 hingga φ40. Dioptimumkan untuk susun atur peralatan terhad ruang, silinder ini memberikan prestasi putaran berketepatan tinggi dan stabil untuk pengindeksan tugas ringan & sederhana, membalik dan stesen berputar, berfungsi sebagai penyelesaian putar kompak pilihan untuk peralatan 3C, pembungkusan dan automasi perubatan.

2. Spesifikasi Teknikal Lengkap

 2.1 Parameter Asas

     • Saiz Gergaji: φ10/φ15/φ20/φ30/φ40 (Struktur rata ultra nipis)

     • Mod Operasi: Rak dwitindakan & pemacu pinion

     • Julat Tekanan Kerja: 0.15~0.7MPa; φ20/φ30/φ40 sehingga 1.0MPa

     • Tekanan Bukti: 1.05MPa

     • Suhu Ambien: 0℃~60℃ (persekitaran bebas ais)

     • Pelinciran: Operasi pelincir sendiri tanpa minyak

     • Konfigurasi Penampan: φ10/φ15 dengan penimbal getah terbina dalam sahaja; φ20/φ30/φ40 dengan penimbal getah dwi + penimbal udara boleh laras pilihan (akhiran C)

     • Pelarasan Sudut: Pelarasan halus ±5° standard melalui bolt hujung

     • Keserasian Magnet: Cincin magnet terbina dalam CDRQ2, serasi dengan suis siri D-M9B / D-A93

  2.2 Jadual Tork Teoritikal (@0.5MPa, N·m)

  2.3 Sudut Ayunan Piawai & Julat Boleh Laras

     • Ayunan 90°: Julat boleh laras 80°~100°

     • Ayunan 180°: Julat boleh laras 170°~190°

     • Ayunan Dilanjutkan 360°: Julat boleh laras 350°~370° untuk permintaan putaran penuh khas

  2.4 Spesifikasi Saiz Port

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: Rc1/8 Standard; Benang G1/8 & NPT pilihan

3. Peraturan Penamaan Model & Contoh Pesanan

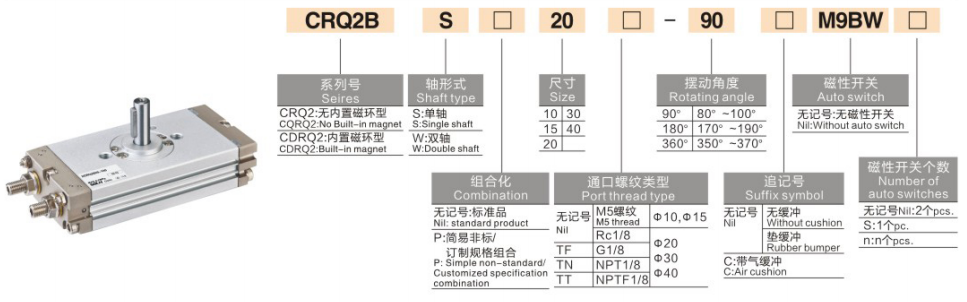

  1. Struktur Model Lengkap: CDRQ2BS20-180C

  2. Contoh Susunan Biasa

     • Model Bukan Penampan Piawai: CRQ2BW15-90 (Jenis asas, dwi aci, lubang φ15, ayunan 90°, bukan magnet, penimbal getah)

     • Model Penampan Ketepatan Tinggi: CDRQ2BS40-180C (Gelang magnet dilengkapi, aci tunggal, lubang φ40, ayunan 180°, penimbal udara)

4. Prinsip Struktur & Kekuatan Teras

  4.1 Struktur Dalaman & Prinsip Kerja

     Siri CRQ2 mengguna pakai struktur meshing dwi-omboh dua rack simetrik. Udara termampat memacu dwi omboh untuk gerakan linear segerak, yang menolak rak gear untuk mengeluarkan tork berputar yang stabil. Badan rata bersepadu didatangkan dengan mekanisme penimbal terbina dalam, bolt pelarasan sudut hujung, antara muka paip satu sisi dan alur suis magnet dwi-sisi. Struktur daya simetri menghilangkan gegaran dan tindak balas semasa operasi, mencapai kedudukan berputar berketepatan tinggi ultra-stabil.

  4.2 Kelebihan Teras Unik

     • Badan Leper Ultra Nipis: Ketinggian badan yang sangat rendah (17~37mm), badan silinder boleh digunakan terus sebagai bebibir, menghapuskan kurungan pelekap tambahan dan sangat menjimatkan ruang pemasangan menegak.

     • Reka Bentuk Sifar Backlash: Struktur meshing penuh rak dua merealisasikan putaran kelegaan sifar, memastikan ketepatan kedudukan ulangan yang tinggi dan operasi mula-henti tanpa jitter.

     • Paip & Pendawaian Kemas: Antara muka udara satu sisi dan alur suis dwi sisi yang sama memudahkan pendawaian dan susun atur paip di tapak untuk struktur peralatan yang lebih bersih.

     • Penalaan Halus Sudut Tepat: Standard ±5° sudut ayunan boleh laras menyesuaikan diri dengan keperluan kedudukan tepat yang pelbagai.

     • Pilihan Aci Terpelbagai: Aci tunggal pilihan (sejagat) dan aci dwi (sambungan dua arah) untuk memadankan pelbagai mod sambungan automatik.

5. Garis Panduan Pemasangan & Pemilihan

  5.1 Mod Pemasangan

      Jenis B Asas: Bahagian bawah badan silinder menyokong pemasangan terus dengan lubang kedudukan terpelihara. Reka bentuk bebibir bersepadu tidak memerlukan aksesori penetapan tambahan, menampilkan pemasangan pantas dan ketepatan kedudukan tinggi.

  5.2 Kriteria Pemilihan Teras

     • Keutamaan Had Ruang: Pilih siri ultra-nipis CRQ2 untuk senario terhad ketinggian menegak; pilih siri MSQ/HRQ untuk ruang pemasangan yang mencukupi.

     • Permintaan Ketepatan & Tindak Balas: Rak & pinion CRQ2 untuk kedudukan ketepatan tinggi sifar tindak balas; CRB2 jenis ram untuk putaran beban ringan sudut besar kos rendah.

     • Pengesahan Sudut Ayunan: Standard 90°/180° untuk membalikkan/menduduki konvensional; Jenis lanjutan 360° untuk keadaan kerja putaran bulatan penuh.

     • Padanan Penampan: Pilih penampan udara C untuk operasi beban berkelajuan tinggi dan sederhana berat; penimbal getah standard memenuhi permintaan beban ringan berkelajuan rendah.

     • Permintaan Maklum Balas Isyarat: Pilih versi cincin magnet CDRQ2 untuk pengesanan kedudukan PLC dan kawalan pautan automatik; Versi bukan magnet CRQ2 untuk gerakan berputar ringkas tanpa maklum balas isyarat.

6. Senario Aplikasi Biasa

     • 3C & Industri Elektronik: Melibas papan PCB, menyusun cip, putaran lekapan kecil dan kedudukan komponen ketepatan.

     • Peralatan Pembungkusan & Percetakan: Buaian label, kedudukan pengedap kotak, pesongan penyekat dan pensuisan arah talian pembungkusan berterusan.

     • Stesen Automasi Padat: Pensuisan injap miniatur, kedudukan pengindeksan yang tepat dan operasi berputar dalam ruang peralatan yang sempit.

     • Jentera Perubatan & Ketepatan: Putaran manipulator kecil, lilitan aksesori perubatan ketepatan dan platform berputar automatik mini.

7. Jadual Perbandingan CRQ2B lwn CDRQ2B

Ringkasan Satu Ayat

     Silinder putar sifar tindak balas ultra nipis siri SOLH CRQ2 menampilkan reka bentuk bebibir bersepadu rata, putaran boleh laras berbilang sudut dan pemasangan penjimatan ruang, menyediakan penyelesaian putaran berketepatan tinggi, stabil dan padat untuk stesen flip dan pengindeksan automatik ruang sempit ringan & tugas sederhana.
