Rak Siri CRA1 & Silinder Putar Pinion | Silinder Ayunan Tork Tinggi Tugas Sederhana & Berat

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

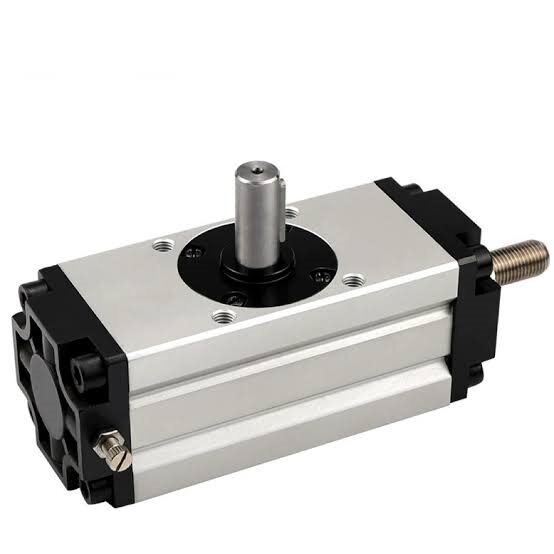

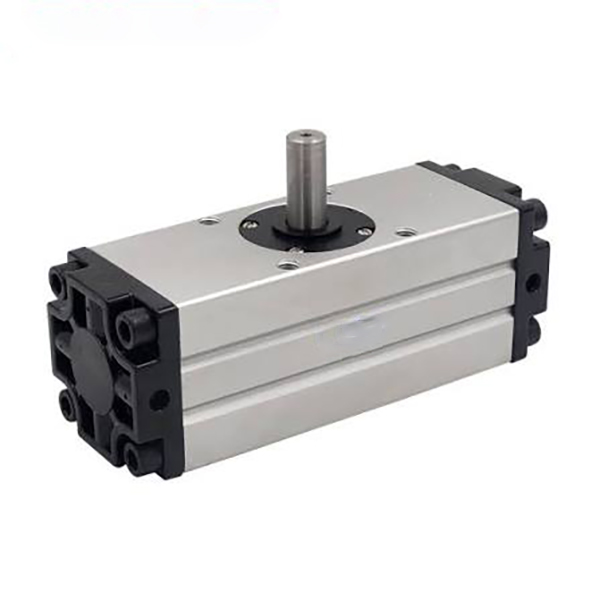

     Siri SOLH CRA1 ialah silinder putar rak & pinion sederhana dan tugas berat profesional yang dibina untuk gerakan berayun tork tinggi. Menampilkan transmisi rak-dan-pinion dwi-omboh, kusyen udara boleh laras pilihan, pelbagai gaya pelekap dan pelbagai jenis aci keluaran, silinder ini meliputi saiz gerek dari φ30 hingga φ100. Ia menyesuaikan dengan sempurna kepada senario beban berat 10–50kg termasuk terbalik bahan kerja, pemacuan injap industri dan pengindeksan stesen berat, berfungsi sebagai penyelesaian putar ketegaran tinggi arus perdana untuk barisan pengeluaran automatik berat.

  1.1 Rak & Pemacu Pinion Ketegaran Tinggi

     Mengguna pakai struktur transmisi rak-dan-pinion segerak dwi-omboh, silinder memberikan output tork yang berkuasa dan ketegaran struktur yang luar biasa. Pukulan balas keseluruhan dikawal dalam ≤1°, manakala versi gerek φ30 mencapai tindak balas sifar. Ia memastikan ketepatan kedudukan ulangan ultra tinggi dan gerakan berputar yang stabil di bawah keadaan beban berat.

  1.2 Output Tork Sangat Tinggi

     Struktur transmisi yang dioptimumkan merealisasikan prestasi tork yang terkemuka dalam industri. Model gerek maksimum φ100 mengeluarkan tork 108N·m pada tekanan udara 0.5MPa, memenuhi sepenuhnya permintaan tork tinggi untuk putaran bahan kerja berat, pemanduan injap besar dan pengindeksan peralatan tugas berat.

  1.3 Kusyen Udara Boleh Laras Pilihan

     Z-jenis dilengkapi dengan struktur penampan udara boleh laras dwi hujung, yang menyerap impak inersia dengan berkesan semasa operasi henti permulaan frekuensi tinggi, mengurangkan getaran mekanikal dan bunyi larian, dan melindungi peralatan dan bahan kerja sambil meningkatkan kestabilan operasi keseluruhan dan hayat perkhidmatan.

  1.4 Pelbagai Pilihan Pemasangan & Aci

     • Gaya Pemasangan: Asas (B), Kaki (L), Bebibir (F) pilihan, menyokong pemasangan fleksibel untuk struktur peralatan dan susun atur ruang yang berbeza.

     • Jenis Aci: Aci tunggal (S), Aci dwi (W), Aci berkunci (Y) tersedia, serasi dengan pelbagai kaedah sambungan beban dan keperluan penghantaran tork anti-gelincir.

  1.5 Struktur Padat & Tahan Lama

     Struktur dioptimumkan yang dinaik taraf mengurangkan lebar badan sebanyak 14% berbanding model lama tradisional, menjimatkan ruang pemasangan dengan ketara. Direka dengan alur sensor dwi-sisi untuk pemasangan fleksibel suis magnet siri D-M9. Badan silinder anod yang keras dan komponen pengedap tahan haus tinggi menjamin operasi stabil jangka panjang.

  1.6 Bebas Minyak & Hayat Perkhidmatan Panjang

     Reka bentuk operasi bebas minyak standard menyesuaikan diri dengan bengkel bersih dan keadaan kerja industri am tanpa penyelenggaraan pelinciran tambahan. Pengedap tahan haus premium dan badan silinder anti-karat memanjangkan hayat kerja berterusan untuk operasi kitaran yang kerap.

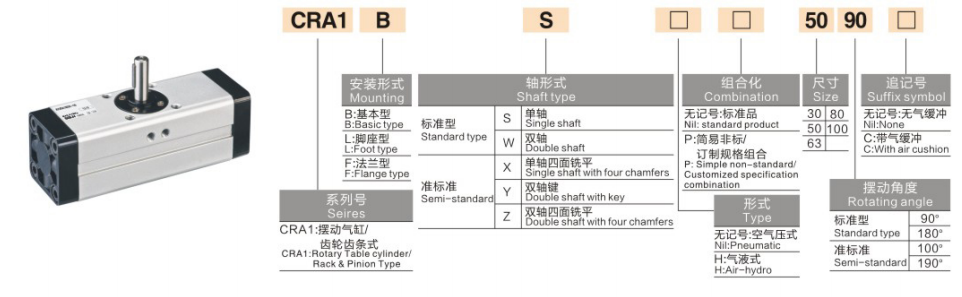

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Contoh Pesanan Standard

     • Model Bukan Penampan Piawai: CRA1BS50-90 (φ50 lubang, ayunan 90°, aci tunggal, jenis asas, tiada gelang magnet)

     • Model Penampan Tugas Berat: CDRA1BL80-180Z (φ80 lubang, ayunan 180°, aci dwi, ​​pelekap kaki, gelang magnet & kusyen udara dwi)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

  3.1 Spesifikasi Asas

     • Mod Operasi: Rak dwitindakan & pemacu pinion

     • Cecair Bekerja: Udara termampat (operasi bebas minyak)

     • Suhu Ambien: 0℃~60℃ (persekitaran bebas ais)

     • Julat Tekanan Kerja: 0.1~1.0MPa; Tekanan Bukti: 1.5MPa

     • Tindak balas: ≤1° (φ30 lubang mencapai tindak balas sifar)

     • Toleransi Sudut Ayunan: 0~+4°

     • Mod Penampan: Kusyen udara boleh laras bukan penimbal / dwi hujung (jenis Z)

     • Suis Magnet: Serasi dengan siri D-M9, pelekap alur dwi-sisi

  3.2 Jadual Parameter Prestasi Utama (@0.5MPa)

4. Garis Panduan Konfigurasi & Pemilihan Teras

  4.1 Pemilihan Saiz Gergaji (Berdasarkan Tork & Beban)

     • φ30: Output tork 3.5N·m, sesuai untuk aplikasi beban sederhana mikro (≤10kg) seperti pensuisan injap kecil dan pengindeksan stesen kecil.

     • φ50: Output tork 9.3N·m, sesuai untuk beban sederhana ringan (10–20kg) bahan kerja 90° membalik dan kedudukan arah.

     • φ63: Output tork 17.0N·m, padanan sempurna dengan tugasan stereng stesen berat beban sederhana (20–30kg) dan putaran komponen.

     • φ80: Output tork 32.0N·m, terpakai untuk beban sederhana berat (30–40kg) alatan besar dan kedudukan putar lekapan.

     • φ100: Keluaran tork super tinggi 108N·m, khusus untuk putaran mekanikal beban berat (40–50kg) dan senario pemanduan injap industri yang besar.

  4.2 Pemilihan Sudut Ayunan

     • Sudut Piawai 90°: Direka untuk membalikkan sudut kanan dan stereng menegak, digunakan secara meluas dalam pemuatan/pemunggahan bahan kerja dan pensuisan stesen ortogon.

     • Sudut Piawai 180°: Sesuai untuk putaran separuh kitaran dan menyelak bahan kerja lengkap, merealisasikan kedudukan stesen dua arah dan operasi membalikkan.

     • Sudut Khas 100° / 190°: Sudut bukan standard tersuai untuk peralatan khas dan keperluan gerakan stesen yang diperibadikan.

  4.3 Penampan & Pemilihan Konfigurasi Fungsian

     • Kusyen Udara Z: Mandatori untuk keadaan kerja frekuensi tinggi dan tugas berat, menghapuskan kesan akhir dengan berkesan, menstabilkan ketepatan kedudukan dan mengurangkan bunyi operasi.

     • CDRA1 Versi Cincin Magnetik: Cincin magnet terbina dalam untuk pemasangan suis siri D-M9, menyokong maklum balas isyarat kedudukan masa nyata dan kawalan pautan PLC automatik.

     • Padanan Jenis Aci: Aci tunggal (S) untuk aplikasi universal umum; aci dwi (W) untuk pemanduan segerak dua arah; aci berkunci (Y) untuk keperluan sambungan anti-torsi dan anti-gelincir yang tinggi.

5. Senario Aplikasi Biasa

     • Membalikkan Bahan Kerja Berat: Melibas dan memposisikan 90°/180° yang boleh dipercayai untuk bahan kerja 10–50kg pada alatan mesin dan talian penghantar automatik, dengan ketegaran tinggi dan tindak balas yang rendah untuk gerakan ulangan yang tepat.

     • Pemacuan Injap Perindustrian: Digunakan pada pembukaan dan penutupan automatik dan kawalan jauh injap saluran paip berdiameter besar seperti injap rama-rama dan injap bebola, memberikan daya penggerak tork tinggi yang stabil.

     • Pengindeksan Automatik Tugas Berat: Digunakan untuk pengindeksan ketepatan 90°/180° dan kedudukan tetap meja berputar berat dan lekapan perkakas di stesen pemasangan dan pengesanan.

     • Sendi Robotik Berat: Berfungsi sebagai unit pemanduan berputar untuk sendi robot berat dan kesan akhir, memenuhi keperluan ayunan jitu ketegaran tinggi dan beban tinggi.

     • Logistik & Peralatan Pembungkusan: Sesuai untuk kotak bahan berat dan stereng palet, susun dan kedudukan, menyesuaikan diri dengan keadaan kerja kitaran beban berat frekuensi tinggi jangka panjang.

6. Panduan Pemilihan Pantas 3 Langkah

     1. Pengesahan Bore: Kira tork sebenar berdasarkan berat bahan kerja dan jejari putaran dengan faktor keselamatan ≥2. Pilih φ30 untuk ≤10kg, φ50 untuk 10–20kg, φ63 untuk 20–30kg, φ80 untuk 30–40kg, φ100 untuk 40–50kg.

     2. Pengesahan Sudut: Pilih 90° untuk stereng/terbalik sudut kanan, 180° untuk undur separuh kitaran, dan sudut khas 100°/190° untuk permintaan gerakan tersuai.

     3. Pengesahan Fungsi: Lengkapkan kusyen udara Z untuk operasi beban berat frekuensi tinggi; pilih versi magnetik CDRA1 untuk kawalan maklum balas isyarat; mengguna pakai aci berkunci Y untuk sambungan anti-gelincir tork tinggi.

Ringkasan Satu Ayat

     Silinder putar rak & pinion siri SOLH CRA1 memberikan tork yang sangat tinggi, tindak balas ultra-rendah dan prestasi penimbal udara pilihan, memberikan ketegaran tinggi, penyelesaian putaran ketepatan yang stabil dan tahan lama untuk aplikasi lilitan industri, pengindeksan dan injap 10–50kg sederhana dan tugas berat.
