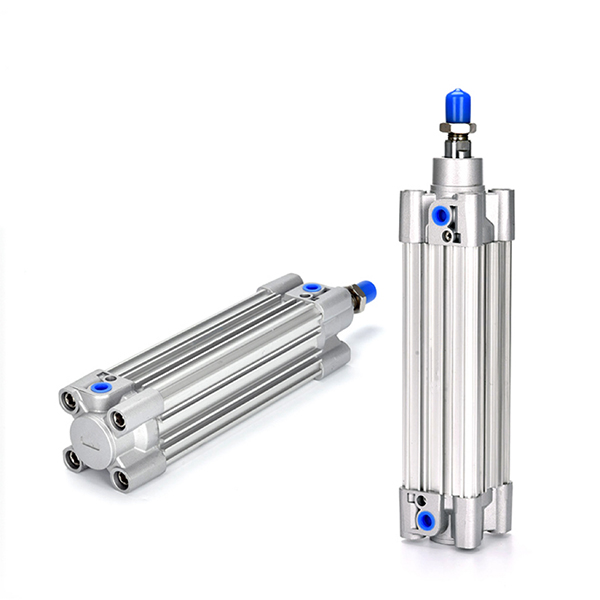

Siri CP96S ISO15552 Standard Pneumatic Cylinder (Dua Kusyen Tugas Berat)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Silinder batang pengikat siri SOLH CP96S mematuhi piawaian antarabangsa ISO15552 / VDMA24562. Mengguna pakai tong profil aluminium yang dilengkapi dengan sistem kusyen dwi (kusyen udara boleh laras + pad penimbal getah). Mempunyai bunyi yang rendah, ketegaran tinggi, sesuai untuk aplikasi automasi tugas berat berkelajuan tinggi, frekuensi tinggi dan lejang panjang. Pertukaran mekanikal langsung dengan siri CP96S asal.

Struktur Teras & Ciri Reka Bentuk

   1. Struktur: Tong profil dengan batang pengikat terbina dalam, 15% lebih ringan daripada silinder batang pengikat tradisional. Kusyen dwi menyerap kesan hujung dan mengurangkan bunyi operasi.

   2. Bahan: Tong aluminium anod yang keras, penutup hujung berkekuatan tinggi, rod omboh bersalut krom keras. Tahan haus dan hayat perkhidmatan yang panjang.

   3. Varian Operasi

     -- CP96S: Model standard bertindak ganda rod tunggal

     -- CP96SD (akhiran W): Berganda ganda bertindak, prestasi anti-kilasan yang sangat baik

     -- Akhiran -S: Cincin magnet terbina dalam untuk suis magnet

   4. Sistem Kusyen: Kusyen udara + penimbal komposit getah, sesuai untuk berbasikal berkelajuan tinggi 50~1000mm/s.

   5. Ketegaran Tinggi: Penutup hujung mesin ketepatan, pesongan rod omboh kecil, rintangan beban mengimbangi yang kuat.

   6. Alur Sensor: Slot terpelihara untuk suis magnet siri M9B, A93.

   7. Kebolehtukaran: Dimensi standard ISO15552, serasi dengan aksesori siri SE, SAI, DNC.

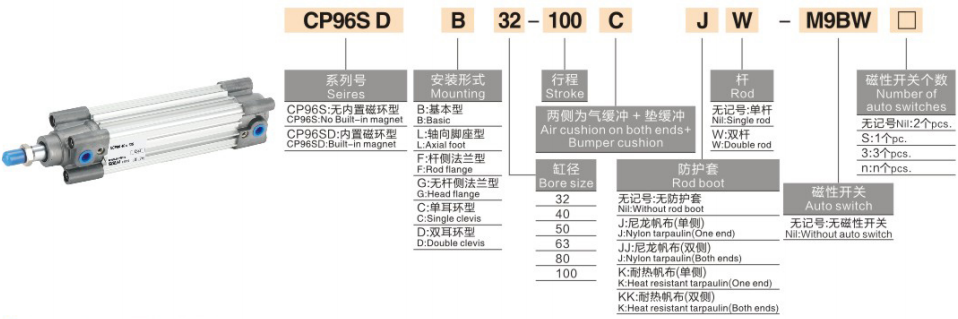

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：CP96SB40-100W-S

   2. Contoh Pesanan Standard

     -- CP96SB50-200-S: Bore50, stroke200, rod tunggal, jenis asas dengan magnet

     -- CP96SF63-150W: Bore63, stroke150, rod berkembar, pelekap bebibir sebelah rod

Spesifikasi Teknikal Teras

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

Jenis Pemasangan & Model Terbitan

   1. Pilihan Pemasangan

     -- Asas, lekap kaki, bebibir depan/belakang, clevis tunggal/berganda.

   2. Siri Terbitan Utama

     -- CP96S / CP96SD: Rod tunggal & model rod berkembar

     -- CP96SK: Silinder tersuai suhu tinggi

     -- CP96SR: Rod omboh keluli tahan karat untuk persekitaran kakisan ringan

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan yang diperlukan, rizab ≥50% margin keselamatan; utamakan CP96S untuk permintaan bunyi berkelajuan tinggi & rendah.

   2. Pengesahan strok: Tambah margin keselamatan 10~20mm; lejang standard maks 800mm, disesuaikan sehingga 2000mm.

   3. Padanan konfigurasi

     -- Maklum balas kedudukan: Pilih model magnet -S dengan suis magnet M9B/A93;

     -- Pemasangan: L lekap kaki untuk beban berat mendatar; F flange untuk pemasangan menegak;

     -- Persekitaran istimewa: Pilih CP96SK untuk suhu tinggi, CP96SR untuk keadaan menghakis.

Ringkasan Satu Ayat

     Silinder rod pengikat SOLH CP96S ISO15552 dilengkapi dengan kusyen dwi udara & getah, hingar rendah berkelajuan tinggi, kapasiti beban anti-offset yang kuat, penggerak linear tugas berat yang ideal untuk peralatan automasi eksport frekuensi tinggi.
