Silinder Mini Keluli Tahan Karat Pendek Siri CM3 | Silinder Pneumatik Ultra-Kompak Generasi Baharu

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

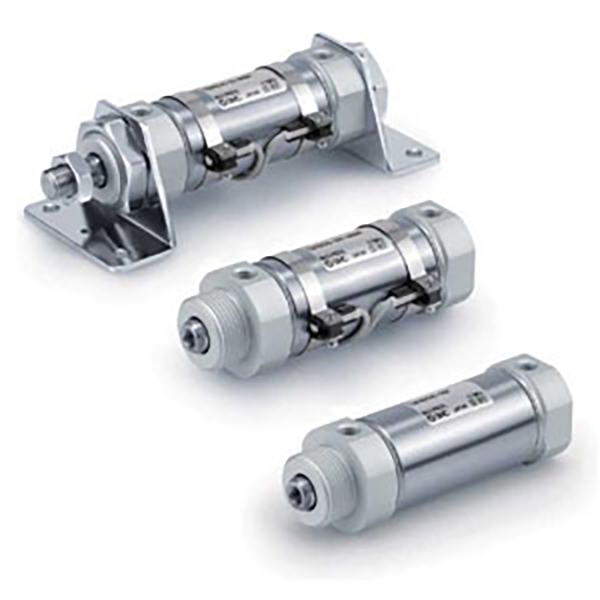

     Siri SOLH CM3/CDM3 ialah silinder mini keluli tahan karat jenis pendek generasi baharu yang dioptimumkan sebagai pengganti yang dinaik taraf untuk siri CM2 tradisional. Ia meliputi saiz gerek dari φ20 hingga φ40, menampilkan pengurangan panjang keseluruhan maksimum sebanyak 29mm dan berat 21% lebih ringan berbanding dengan CM2. Dengan badan ultra-kompak, binaan keluli tahan karat 304 penuh, operasi bebas minyak dan reka bentuk paip 4 hala, ia menyesuaikan dengan sempurna kepada keadaan kerja terhad ruang, lembap, asid & alkali lemah dan bersih. Digunakan secara meluas dalam industri makanan, perubatan, elektronik dan pembungkusan untuk tugas gerakan linear ketepatan beban sederhana.

  1.1 Pembinaan Bahan Standard & Premium

     Mematuhi sepenuhnya piawaian boleh tukar ganti JIS B 8356. Keseluruhan tiub silinder, rod omboh dan penutup hujung menggunakan keluli tahan karat 304 berkualiti tinggi, memberikan prestasi kalis karat dan tahan kakisan yang sangat baik. Ia beroperasi secara stabil dalam persekitaran lembap, keadaan kerja asid lemah/alkali lemah dan bengkel pengeluaran bersih dengan kebolehsuaian persekitaran yang kukuh.

  1.2 Struktur Ultra-Kompak Bersepadu

     Mengguna pakai penguncian benang penutup hujung dan struktur tiub silinder bersepadu, saiz keseluruhan sangat diminimumkan. Reka bentuk paip 4 hala yang inovatif (selang 90°) memberikan kebebasan pemasangan yang sangat tinggi, menyelesaikan dilema pemasangan ruang peralatan yang sempit dan merealisasikan susun atur fleksibel stesen automatik.

  1.3 Jenis Pergerakan Terpelbagai untuk Liputan Senario Penuh

     • Lakonan Berganda (CM3B) : Pergerakan salingan pengambilan udara dwi hujung, jenis paling universal untuk pemanduan linear automatik standard.

     • Lakonan Tunggal (CM3S/T) : S = Spring return, T = Spring extend; tetapan semula automatik selepas kuasa dimatikan untuk senario keutamaan keselamatan.

     • Rod Berganda (CM3W) : Output rod dwi hujung, pergerakan stabil segerak dan strok berkesan berganda untuk mekanisme rantaian khas.

     • Rod Tidak Berputar (CM3K) : Rod omboh anti-kilasan heksagon, putaran sifar semasa operasi untuk keperluan kedudukan ketepatan tinggi.

  1.4 Pengedap Bertaraf Tinggi & Hayat Perkhidmatan Panjang

     Dilengkapi dengan gelang pengedap dwiarah geseran rendah dan alur penyimpanan minyak terbina dalam, silinder ini mempunyai tekanan permulaan ultra rendah dan operasi yang stabil. Reka bentuk pelinciran bebas minyak standard memenuhi piawaian industri yang bersih. Struktur tahan haus yang dioptimumkan memastikan hayat perkhidmatan lebih daripada 8 juta kitaran, sekali gus mengurangkan kekerapan penyelenggaraan peralatan.

  1.5 Penampan Fleksibel & Tatarajah Aruhan

     Penampan getah standard untuk penyerapan kejutan asas dan pengurangan hingar; penimbal udara jenis A pilihan untuk operasi kerap berkelajuan tinggi untuk menghapuskan kesan akhir. Model CDM3 didatangkan dengan cincin magnet terbina dalam, serasi dengan suis magnet siri M9B/A93/Z73 untuk maklum balas isyarat kedudukan masa nyata dan kawalan pautan automatik PLC; CM3 versi bukan magnet untuk gerakan kitaran mudah.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Struktur Model Biasa: CDM3B25-100Z

 2. Contoh Pesanan Standard

     • Model Lakonan Berganda Magnet: CDM3B32-50Z (φ32 lubang, lejang 50mm, gelang magnet terbina dalam, bertindak dua kali)

     • Model Pulangan Spring Lakonan Tunggal: CDM3S20-25Z (φ20 lubang, lejang 25mm, set semula spring)

     • Model Ketepatan Tidak Berpusing: CDM3K40-100Z (φ40 lubang, lejang 100mm, rod anti-kilasan heksagon)

3. Parameter Teknikal Teras (Jenis Standard)

4. 0.5MPa Data Teras & Ketegangan Teori

 4.1 Lakonan Berganda (CM3B) Jadual Teras & Ketegangan

  4.2 Jadual Prestasi Lakonan Tunggal (CM3S Spring Return).

5. Jenis Pemasangan & Model Derivatif

  5.1 Kaedah Pemasangan Terpelbagai

     • B Jenis Asas: Pemasangan terus melalui benang penutup hujung, kaedah pemasangan yang paling universal dan kos efektif.

     • L Lekapan Kaki: Dibetulkan oleh pendakap kaki paksi untuk pemasangan mendatar yang stabil.

     • F/G Flange Mount: Pemasangan bebibir sisi batang / tanpa batang untuk kedudukan tetap menegak.

     • C/D Clevis Mount: Sambungan clevis tunggal / double clevis untuk senario hayunan dan pautan.

     • E Gunung Trunnion: Struktur trunnion sisi tanpa batang untuk gerakan hayunan yang fleksibel.

  5.2 Siri Terbitan Teras

     • CDM3B: Jenis lakonan berganda magnetik (model arus perdana standard)

     • CDM3S/T: Jenis lakonan tunggal magnetik (pulangan spring / lanjutan spring)

     • CDM3W: Rod berkembar magnetik jenis bertindak ganda

     • CDM3K: Jenis rod heksagon tidak berputar magnetik

     • CDM3R: Jenis pelekap ultra-nipis langsung untuk stesen terhad ruang yang melampau

6. Perbandingan Pemilihan CM3 vs CM2

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Gergaji: Sahkan saiz lubang mengikut berat beban sebenar, simpan tidak kurang daripada 50% margin keselamatan. Utamakan siri CM3 untuk keadaan kerja tujahan sederhana, bersih dan tahan kakisan.

     2. Pemilihan Strok: Strok kerja sebenar ditambah margin keselamatan 10~20mm. Ikut peraturan strok standard: lakonan berganda ≤300mm, lakonan tunggal ≤100mm.

     3. Konfigurasi Fungsian: Pilih B untuk gerakan salingan dua lakonan konvensional; S untuk senario keselamatan set semula spring lakonan tunggal; K untuk permintaan penentududukan anti-kilasan berketepatan tinggi.

Ringkasan Satu Ayat

     Silinder mini keluli tahan karat pendek generasi baharu SOLH CM3 menampilkan badan ringan ultra padat, rintangan kakisan tahan karat penuh 304, operasi tahan lama tanpa minyak dan kaedah pelekap yang pelbagai, menyediakan penyelesaian gerakan linear tujahan sederhana yang kestabilan tinggi dan menjimatkan ruang untuk peralatan automasi bersih makanan, perubatan, elektronik dan pembungkusan.
