Silinder Pengapit Siri CKG1 (CKP1) | Silinder Tugas Berat Dipasang Rod dengan Suis Anti-Magnet

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Perbezaan Struktur Teras

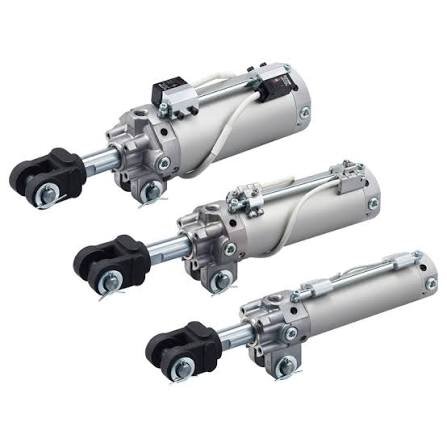

     Siri SOLH CKG1/CKP1 ialah silinder pengapit tugas berat yang dipasang pada rod yang direka khas untuk kimpalan dan persekitaran gangguan magnet yang kuat. Tersedia dalam saiz gerek φ40/50/63mm dengan lejang standard antara 50mm hingga 200mm, siri ini dilengkapi dengan suis magnet medan magnet anti kuat asal yang menyokong pelekap 3 arah. Menampilkan struktur ringan yang padat, operasi yang stabil di bawah gangguan magnet yang kuat, daya pengapit yang berat dan kelajuan gerakan boleh laras, ia amat sesuai untuk lekapan kimpalan arka/kimpalan titik, pembaikan alat mesin dan stesen pengapit beban berat automatik. Siri ini dibahagikan kepada dua model: CKG1 dengan cincin magnet terbina dalam standard dan CKP1 dengan cincin magnet terbina dalam berkuasa tinggi untuk keperluan anti-magnet yang berbeza.

1.1 Bahagian Fungsian Siri

     • CKG1 (Gelang Magnetik Standard): Dipadankan dengan suis anti-magnet D-P3DWA / D-P4DW. Sesuai untuk persekitaran magnet kuat biasa dan senario kalis percikan kimpalan arka. Kod kalis percikan pilihan: -XC88 / -XC89 / -XC91, memberikan prestasi anti-gangguan kos efektif dan stabil untuk stesen kimpalan konvensional.

    • CKP1 (Gelang Magnet Kuasa Tinggi): Dilengkapi dengan gelang magnet kuat terbina dalam yang dipertingkatkan dan serasi dengan suis anti-magnet gred tinggi D-P79WSE / D-P74L / Z. Ia menyediakan keupayaan gangguan anti-magnet yang lebih kuat dan aruhan isyarat yang lebih stabil, sesuai untuk keadaan kerja kimpalan medan magnet tinggi dan frekuensi tinggi.

1.2 Struktur Unik Dipasang Rod

     Rod pelekap suis magnet direka secara bersepadu pada bahagian rod omboh, menyokong pemasangan 3 arah (atas / kiri / kanan). Susun atur terbenam mengelakkan gangguan lekapan dan perlanggaran mekanikal, memastikan pendawaian fleksibel dan pengesanan isyarat stabil dalam susun atur lekapan kimpalan padat.

1.3 Naik Taraf Kompak & Reka Bentuk Boleh Tukar

     Struktur badan silinder yang dioptimumkan memendekkan panjang keseluruhan sebanyak 7mm untuk model CKP1-40, dengan pengurangan 7% dalam berat keseluruhan. Model φ63-150mm beratnya hanya 1.82kg. Dimensi pemasangan boleh ditukar ganti sepenuhnya dengan siri CK1 jenis lama tradisional, merealisasikan penggantian terus dan naik taraf tanpa mengubah suai struktur lekapan.

1.4 Prestasi Tugas Berat & Tahan Lama

     Mengguna pakai struktur terkawal dwiarah dua hala dengan penimbal udara dua hujung standard untuk pengapit yang stabil dan melepaskan gerakan. Rod omboh menjalani rawatan penyaduran krom keras, dan badan silinder mengamalkan proses anodisasi keras, merealisasikan rintangan haus dan rintangan hentaman yang sangat baik. Reka bentuk bebas minyak menyesuaikan diri dengan persekitaran yang bersih dan keadaan kerja kimpalan yang keras dengan penyelenggaraan yang rendah.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Contoh Model Biasa: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Contoh Pesanan Standard

     • Konfigurasi Magnetik Piawai CKG1: CKG1A63-50YZ-P4DWL (Gelang magnet standard, lebar mata 16.5mm, lubang φ63, lejang 50mm, dipasang pada rod, dengan suis anti-magnet P4DWL)

     • CKP1 Konfigurasi Magnetik Kuasa Tinggi: CKP1B40-75Z-P79WSE (Gelang magnet berkuasa tinggi, lebar mata tugas berat 19.5mm, lubang φ40, lejang 75mm, dipasang pada rod, dengan suis antimagnet gred tinggi P79WSE)

3. Parameter Teknikal Am (20℃, Keadaan Standard 0.5MPa)

  3.1 Spesifikasi Asas

     • Mod Operasi: Bertindak dua arah (pengapit / pelepasan boleh dikawal dua hala)

     • Julat Tekanan Kerja: 0.05~1.0MPa; Tekanan Bukti: 1.5MPa

     • Suhu Ambien: -10℃~60℃ (dengan suis magnet); -10℃~70℃ (tanpa suis)

     • Kelajuan Operasi Piston: 50~300mm/s (peraturan kelajuan benang, badan silinder tidak menonjol)

     • Mod Penampan: Penampan udara dua hujung standard; penimbal udara dua hujung pilihan dipertingkatkan (-X1515)

     • Mod Pelinciran: Operasi tanpa minyak

     • Ciri Suis Magnet: Reka bentuk medan magnet anti-kuat profesional, pemasangan rod eksklusif 3 arah

3.2 Daya Pengapit Teori (Unit: kN @0.5MPa)

3.3 Berat Produk (Unit: kg @100mm Strok)

4. Padanan Suis Magnet Anti-Kuat (Kelebihan Teras Jenis Dipasang Rod)

     Kelebihan Pemasangan & Persekitaran: Struktur rod suis bersepadu menyokong pemasangan 3 arah sewenang-wenangnya, dengan berkesan mengelakkan pengumpulan sanga kimpalan dan gangguan mekanikal lekapan. Suis yang dipadankan menggunakan reka bentuk kalis percikan dan habuk profesional, menyesuaikan sepenuhnya kepada persekitaran kerja kimpalan yang keras dan kompleks dengan output isyarat yang stabil dan boleh dipercayai.

5. Senario Aplikasi Biasa

     • Stesen Lekapan Kimpalan: Khusus untuk kimpalan arka dan pengapit bahan kerja kimpalan titik, kedudukan kalis percikan dan penetapan alatan kimpalan. Reka bentuk anti-magnet dan anti-percikan profesional menyelesaikan masalah hanyutan dan kegagalan isyarat dalam mengimpal persekitaran magnet yang kuat.

     • Alat Mesin & Pusat Pemesinan: Digunakan pada penetapan bahan kerja beban berat, pengapit acuan dan kedudukan tepat lejang pendek. Daya pengapit yang tinggi dan kapasiti anti pesongan yang sangat baik memastikan toleransi pemprosesan yang stabil.

     • Stesen Tugas Berat Automatik: Sesuai untuk pengapit palet berat, pengehad pemindahan dan kedudukan mekanisme membalik. Ia memberikan tindakan kitaran yang konsisten dan stabil dengan rintangan gangguan alam sekitar yang kuat.

     • Kawasan Kerja Medan Magnet yang Kuat: Sesuai untuk stesen yang dipadankan dengan elektromagnet, pengapit berhampiran motor frekuensi tinggi dan kedudukan dalam zon gangguan magnet yang kuat. Suis anti-magnet khusus menjamin 100% isyarat kedudukan yang boleh dipercayai.

6. Perbandingan Pantas Siri CKG1 lwn CKP1

7. Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan Saiz Gergaji: Pilih saiz gerudi berdasarkan beban pengapit sebenar. Ikut peraturan: daya pengapit teori ≥ beban sebenar × 1.5 faktor keselamatan. φ40 untuk beban ringan, φ50 untuk beban sederhana, φ63 untuk keadaan kerja beban berat.

   2. Pemilihan Strok: Lejang standard berjulat dari 50mm hingga 200mm. Simpan margin lejang tambahan 5~10mm mengikut ketinggian bahan kerja untuk mengelakkan gangguan mekanikal semasa tindakan pengapitan.

   3. Padanan Konfigurasi

￮ Cincin & Suis Magnet: Pilih CKG1 + P4DW untuk persekitaran kimpalan biasa; pilih CKP1 + P79WSE untuk stesen kimpalan frekuensi tinggi dan gangguan tinggi.

￮ Spesifikasi Lebar Mata: C=12.5mm untuk ruang pemasangan sempit; A=16.5mm untuk kegunaan am standard; B=19.5mm untuk senario pengapit beban berat.

Ringkasan Satu Ayat

     Silinder pengapit tugas berat siri SOLH CKG1/CKP1 ialah penyelesaian pneumatik anti-magnet profesional untuk industri kimpalan, menampilkan pemasangan suis 3 arah, operasi tanpa minyak, penimbal udara standard dan saiz pemasangan boleh tukar ganti. CKG1 menyediakan prestasi magnet anti-AC yang kos efektif, manakala CKP1 yang dinaik taraf memberikan keupayaan anti-gangguan AC/DC yang unggul, kedua-duanya sesuai untuk pengapit berat yang stabil dalam persekitaran magnetik dan kimpalan kuat yang kompleks.
