Silinder Pin Siri CJP2 (Lakonan Berganda)

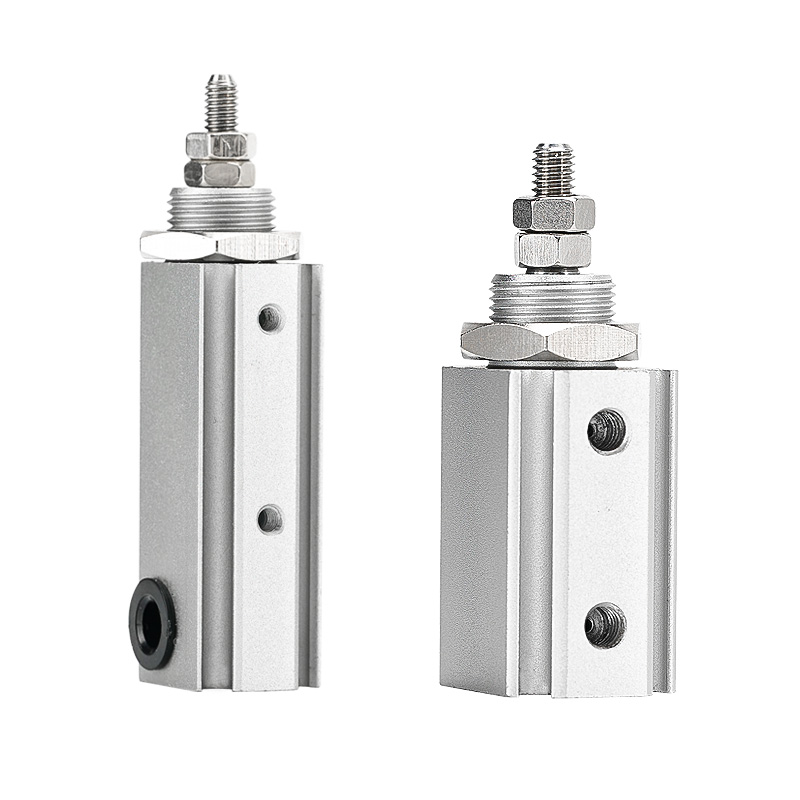

Silinder Pin Bertindak Berganda Siri CJP2 (Silinder Mikro Padat)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH CJP2 ialah silinder pin bertindak ganda padat. Kelebihan teras: badan ultra-pendek, struktur ringan, tujahan dua arah yang stabil dan operasi frekuensi tinggi yang boleh dipercayai. Direka untuk pergerakan tolak-tarik ketepatan dua hala dalam ruang terkurung, beban mikro sederhana dan stesen automatik kitaran tinggi. Ia adalah model arus perdana untuk aplikasi pemanduan linear dua hala mikro.

Struktur Teras & Ciri Reka Bentuk

     -- Mod Pandu: Bertindak dua kali (bekalan udara untuk kedua-dua lejang lanjutan dan tarik balik). Julat gerek: Ø4 / 6 / 10 / 16mm, meliputi muatan mikro hingga kecil.

     -- Struktur: Badan aluminium tersemperit (dinaik taraf daripada versi loyang tradisional), 55%~65% lebih ringan. Dilengkapi dengan kusyen getah pada kedua-dua hujungnya untuk mengurangkan kesan dan bunyi.

     -- Pemasangan Serbaguna: 6 konfigurasi pelekap tersedia: jenis asas, lekap panel, lekap bebibir, lekap kaki, lekap trunnion dan lekap clevis untuk pemasangan berbilang orientasi.

     -- Keserasian Penderia: Semua spesifikasi dibina dengan gelang magnet, pemasangan sokongan dua suis magnet, termasuk gerek Ø4 minimum & lejang 5mm tanpa pendakap tambahan.

     -- Bahan & Pengedap: Aluminium anodized keras + pengedap NBR, operasi bebas minyak, sesuai untuk persekitaran yang bersih atau sedikit berminyak. Hayat perkhidmatan mekanikal ≥3 juta kitaran.

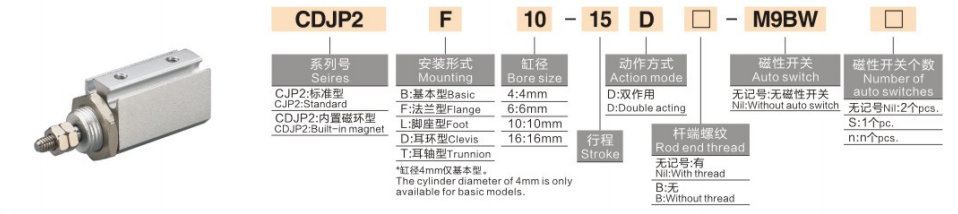

Peraturan Pengekodan Model Lengkap

  1. Contoh Model：CDJP2B10-15D-M9B

   2. Contoh Rujukan Pesanan Standard

     -- CJP2B6-20D：Bore 6, lejang 20, jenis asas bertindak dua kali, tiada cincin magnet

     -- CDJP2F4-10D：Bore 4, lejang 10, lekap panel, cincin magnet terbina dalam

     -- CDJP2B16-30D-2M9B：Bore 16, lejang 30, jenis asas, dilengkapi dengan dua suis M9B

Spesifikasi Teknikal Teras Universal (@0.5MPa, Lakonan Berganda)

Kelebihan Daya Saing Teras

   1. Badan ringan ultra pendek

     -- Panjang keseluruhan dipendekkan sebanyak 6~9.5mm berbanding model CJP lama, berat berkurangan 55%~65%, sesuai untuk susun atur pemasangan ultra-terkurung.

   2. Output dwiarah yang stabil

     -- Reka bentuk lakonan berganda tanpa spring balik. Tujahan dua arah adalah 30%~50% lebih tinggi daripada silinder lakonan tunggal yang setara, sesuai untuk muatan 100g ~ 5kg.

   3. Kekerapan tinggi & operasi hingar rendah

     -- Kusyen getah + pengedap geseran rendah. Kelajuan operasi 50~500mm/s, stabil melebihi 200cpm, bunyi hentaman ≤60dB.

   4. Pemasangan berbilang & standard cincin magnet penuh

     -- 6 bentuk pelekap menyesuaikan diri dengan susun atur alatan yang kompleks. Cincin magnet dilengkapi untuk semua saiz, walaupun lubang Ø4 minimum menyokong suis magnet dwi untuk pemantauan kedudukan yang mudah.

   5. Reka bentuk bebas minyak & hayat perkhidmatan yang panjang

     -- Serasi dengan barisan pengeluaran yang bersih. Badan aluminium yang dikeraskan dan pengedap tahan haus memastikan operasi yang stabil melebihi ≥3 juta kitaran.

Pilihan Pemasangan & Aplikasi Perindustrian Biasa

    1. Borang Pemasangan

     -- Jenis Asas (B): Tamatkan penetapan paksi benang luaran untuk tolak-tarik lurus

     -- Jenis Panel (F): Badan dibenamkan ke dalam panel peralatan untuk susun atur ultra-nipis

     -- Jenis Bebibir (L): Penetapan bebibir sebelah rod untuk aplikasi beban menegak

     -- Jenis Kaki (T): Lekap kaki bawah untuk tolak-tarik sisi mendatar

   2. Senario Aplikasi Biasa

     -- Elektronik 3C: Cengkaman komponen mikro, lontar cip, ujian ketahanan butang, pemanduan jig kecil

     -- Peralatan Ketepatan: Pensuisan injap mikro, kedudukan gentian, pelarasan halus instrumen, penggerak gelangsar kecil

     -- Automasi Umum: Pemuatan/pemunggahan frekuensi tinggi, pengelupasan label, pemindahan bahan kerja lejang pendek

     -- Peranti Perubatan: Pergerakan teleskopik instrumen kecil, pendorongan bendalir mikro, pemasangan kedudukan ketepatan

Perbandingan Pemilihan: CJP2 VS CJ1 VS CJP Micro Cylinders

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek berdasarkan muatan

     -- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rizab ≥30% margin keselamatan.

  2. Pengesahan strok

     -- Pilih strok mengikut perjalanan yang diperlukan; utamakan pukulan yang lebih pendek untuk kayuhan frekuensi tinggi yang stabil.

   3. Padanan konfigurasi

     -- Kedudukan kawalan gelung tertutup: Lengkapkan dua suis magnetik M9B untuk maklum balas kedudukan dua arah.

     -- Susun atur pemasangan: Jenis panel (F) untuk peralatan terbenam; jenis asas (B) untuk pemasangan berulir paksi.

Ringkasan Satu Ayat

     SOLH CJP2 silinder pneumatik pin bertindak ganda padat mempunyai badan ringan ultra-pendek, tujahan stabil dua arah, kusyen getah dan 6 varian pelekap; Cincin magnet terbina dalam versi CDJP2 serasi dengan suis siri M9, penggerak linear mikro yang ideal untuk tugas tolak tarik pendek dua arah dalam 3C, instrumen ketepatan dan peralatan automasi perubatan.
