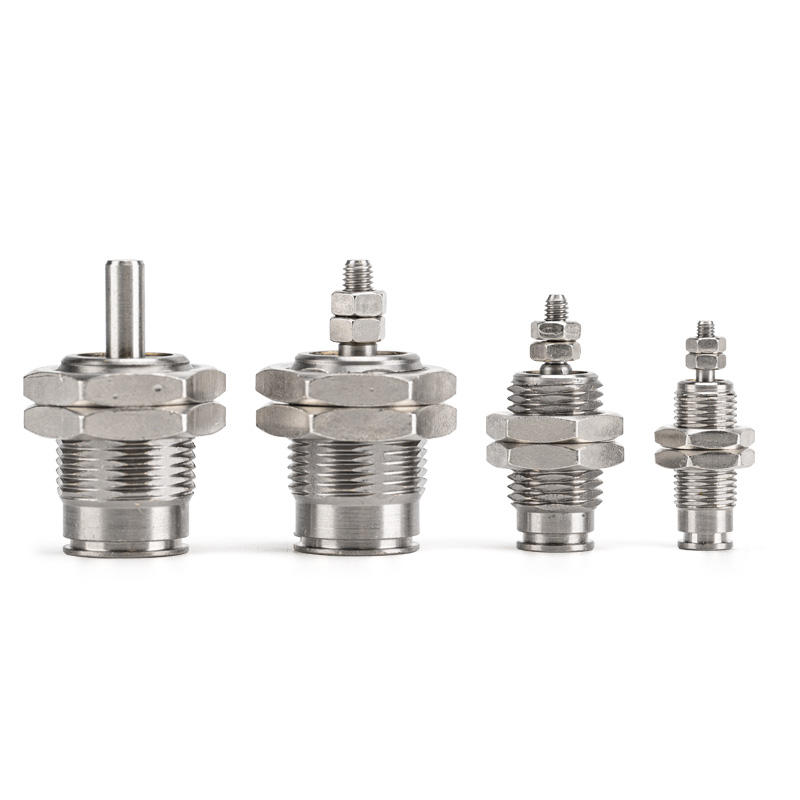

Silinder Pin Bertindak Tunggal Siri CJP (Silinder Mikro Lejang Pendek)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH CJP ialah silinder pin pemulangan spring bertindak tunggal. Ciri teras: badan ultra-pendek, jejak pemasangan minimum, tujahan satu arah dan set semula spring automatik apabila udara terputus. Sesuai untuk pergerakan tolak-tarik ketepatan satu arah di bawah ruang terhad, beban ringan dan stesen lejang pendek frekuensi tinggi. Ia adalah model klasik untuk aplikasi pemanduan satu arah kecil.

Struktur Teras & Ciri Reka Bentuk

     -- Mod Pandu: Lakonan tunggal (mulangan musim bunga). Panjangkan apabila udara dibekalkan; ditarik balik secara automatik oleh spring tanpa tekanan udara untuk operasi yang selamat.

     -- Saiz Gergaji: Ø4 / 6 / 10 / 16mm, meliputi julat muatan mikro hingga ringan (0.1~3kg).

     -- Struktur: Badan loyang beranod keras, rod omboh keluli tahan karat, tiada kusyen terbina dalam. Garis luar pendek tambahan, tersedia untuk pemasangan panel atau pembenaman siram di dalam peralatan.

     -- Jenis Lekap: Dua konfigurasi teras — Lekapan panel (B) dan Lekap siram (S).

     -- Bahan & Pengedap: Perumah loyang + pengedap NBR, operasi bebas minyak, serasi dengan persekitaran yang bersih & sedikit berminyak. Hayat perkhidmatan mekanikal ≥3 juta kitaran.

     -- Pilihan Penderia: Varian CDJP dengan cincin magnet terbina dalam, menyokong satu suis magnet untuk pengesanan kedudukan lanjutan.

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：CJPB6-10

   2. Contoh Rujukan Pesanan Standard

     -- CJPB4-5：Bore 4, lejang 5, lekap panel, tiada gelang magnet

     -- CDJPS10-15：Bore 10, lejang 15, lekap tertanam flush, magnet terbina dalam

     -- CJPB6-10H4：Bore 6, lejang 10, lekap panel, sambungan tekan masuk OD4

Spesifikasi Teknikal Teras Universal (0.5MPa, Pulangan Spring Bertindak Tunggal)

Kelebihan Daya Saing Teras

   1. Garis besar ultra padat menjimatkan ruang pemasangan

     -- Badan lebih pendek menyokong pembenaman siram di dalam mesin atau pemasangan panel, memotong ruang yang diduduki sehingga 50% berbanding dengan silinder standard, sesuai untuk stesen yang sangat terhad.

   2. Tujahan satu arah dengan tetapan mati kuasa

     -- Penarikan spring diaktifkan apabila bekalan udara terputus. Selamat untuk mengapit, mengeluarkan dan menghentikan kedudukan pergerakan satu arah.

   3. Tindak balas pantas & operasi frekuensi tinggi yang stabil

     -- Pengedap geseran rendah tanpa kusyen membolehkan kitaran konsisten ≥250cpm untuk tugasan berulang lejang pendek.

   4. Operasi bebas minyak & hayat perkhidmatan dilanjutkan

     -- Sesuai untuk keadaan bengkel yang bersih. Badan tembaga dan jaminan pengedap tahan lama ≥3 juta kitaran tanpa penyelenggaraan.

   5. Konfigurasi pemasangan fleksibel

     -- Pemasangan tertanam panel dan siram tersedia; hujung rod boleh rata atau bulat untuk dipadankan dengan reka bentuk mekanikal yang pelbagai.

Pilihan Pemasangan & Aplikasi Perindustrian Biasa

   1. Borang Pemasangan

     -- Pemasangan Panel (B): Bebibir dipasang pada permukaan peralatan, mudah untuk gerakan tolak & tarik luaran

     -- Flush Mount (S): Badan tertanam ke dalam lubang peralatan, hanya rod omboh terdedah untuk penjimatan ruang maksimum di dalam jentera

   2. Senario Aplikasi Biasa

     -- 3C & Elektronik: Pengapit bahagian mikro, lontar cip, pemacu jig kecil, ujian ketahanan butang

     -- Instrumen Ketepatan: Pensuisan injap mini, kedudukan gentian, pelarasan halus instrumen, pemberhentian lejang pendek

     -- Automasi Umum: Pemuatan/pemunggahan frekuensi tinggi, pengelupasan label, pemindahan komponen mikro, pengapit satu arah

     -- Peralatan Perubatan: Sambungan instrumen miniatur, pendorong cecair mikro, pemasangan kedudukan ketepatan

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek berdasarkan muatan

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg. Rizab ≥50% margin keselamatan.

   2.Pengesahan pukulan

     -- Lejang standard: 5/10/15mm. Pukulan yang lebih pendek memberikan prestasi frekuensi tinggi yang lebih stabil.

   3. Padanan konfigurasi

     -- Maklum balas kedudukan: Pilih CDJP dengan magnet terbina dalam ditambah satu suis M9B untuk memantau kedudukan lanjutan.

     -- Susun atur lekap: Siram pelekap terbenam (S) untuk pemasangan peralatan dalaman; lekap panel (B) untuk pemasangan permukaan.

Ringkasan Satu Ayat

     SOLH CJP tunggal bertindak spring kembali silinder pneumatik pin mikro menawarkan badan padat ultra-pendek dengan pilihan pemasangan tertanam panel dan siram; Versi CDJP menyokong pengesanan suis magnetik, penggerak kecil ekonomik yang ideal untuk lentingan lejang pendek satu arah, tugas pengapit dan kedudukan dalam ruang terkurung 3C, instrumen ketepatan dan peralatan automasi perubatan.
